Точность измерения расхода газа или жидкости с помощью диафрагменных расходомеров напрямую зависит от правильного позиционирования датчика давления. Стандарт ISO 5167-2 регламентирует минимальное расстояние от диафрагмы до точки отбора давления: не менее 1D (один диаметр трубопровода) перед сужающим устройством. Однако на практике это значение часто корректируется в зависимости от числа Рейнольдса, профиля потока и наличия местных сопротивлений.
Для турбулентных потоков (Re > 4000) оптимальное расстояние составляет 1,5–2D, что минимизирует влияние возмущений, вызванных фасонными элементами (отводами, задвижками). При ламинарном режиме (Re < 2000) рекомендуется увеличивать дистанцию до 3–5D, чтобы исключить искажения профиля скорости. В системах с высокой вязкостью или двухфазными средами допускается сокращение расстояния до 0,5D, но с обязательной калибровкой расходомера на реальных рабочих условиях.
Критическое значение имеет угол установки отборного патрубка. Согласно ГОСТ 8.586.5-2005, патрубок должен располагаться под углом 45° к оси трубопровода в направлении потока, что снижает риск засорения и обеспечивает стабильный отбор давления. В горизонтальных трубопроводах с жидкостями патрубок размещают в верхней части сечения, а для газов – в нижней, чтобы избежать скопления конденсата или механических примесей.
При монтаже в трубопроводах диаметром менее 50 мм требуется применение специальных вставок или переходников для соблюдения пропорций. В системах с пульсирующим потоком (например, поршневые компрессоры) датчик устанавливают на расстоянии не менее 10D от источника пульсаций, а при невозможности – используют демпфирующие устройства или усредняющие камеры. Несоблюдение этих условий приводит к погрешности измерений до 15–20%, особенно в диапазоне малых расходов.
Как выбрать оптимальное расстояние между датчиком и диафрагмой
Расстояние между датчиком давления и диафрагмой расходомера критически влияет на точность измерений. Стандарты ISO 5167-2 и AGA Report No. 3 регламентируют минимальные и максимальные значения для разных типов диафрагм. Для стандартных диафрагм с угловым отбором давления рекомендуется устанавливать датчик на расстоянии 1D (один диаметр трубопровода) до и после диафрагмы. Однако для диафрагм с фланцевым отбором это расстояние увеличивается до 2,5D до и 8D после диафрагмы.
При выборе расстояния учитывайте число Рейнольдса (Re) потока. Для ламинарных потоков (Re < 2000) требуется большее расстояние – до 10D после диафрагмы – чтобы избежать влияния вихревых зон. В турбулентных потоках (Re > 4000) допускается сокращение расстояния до 4–6D, но только при отсутствии возмущений от арматуры или изгибов трубопровода.
- Для диафрагм с коническим входом минимальное расстояние до датчика – 0,5D, но не менее 50 мм.
- При использовании сегментных диафрагм расстояние увеличивается до 3D до и 5D после диафрагмы.
- В системах с пульсирующим потоком (например, компрессорные станции) требуется установка демпфирующих устройств или увеличение расстояния до 15D.
Влияние температуры среды на выбор расстояния часто недооценивают. При температурах выше 200°C датчик рекомендуется устанавливать на расстоянии не менее 3D от диафрагмы, чтобы избежать теплового воздействия на чувствительный элемент. Для криогенных сред (ниже -50°C) расстояние сокращают до 1,5D, но с обязательной теплоизоляцией соединительных линий.
На практике оптимальное расстояние определяют экспериментально с помощью поверочных установок. Используйте метод сравнения показаний датчика при разных положениях относительно диафрагмы. Разница в показаниях более 0,5% сигнализирует о необходимости корректировки расстояния. Для высокоточных измерений (погрешность < 0,2%) применяйте вычислительные модели CFD, которые учитывают геометрию трубопровода и свойства среды.
Особое внимание уделяйте участкам с арматурой или изгибами. Если невозможно выдержать требуемое расстояние, используйте выпрямители потока. Стандартные выпрямители типа «AMCA» или «Etoile» позволяют сократить расстояние до 2D после диафрагмы без потери точности. Однако их установка увеличивает гидравлическое сопротивление на 5–10%.
Для диафрагм с малым диаметром (менее 50 мм) расстояние корректируют пропорционально. Например, при диаметре 25 мм минимальное расстояние до датчика составит 25 мм (1D), но не менее 15 мм. В таких случаях применяют микроманометры с высокой чувствительностью, чтобы компенсировать малые перепады давления.
При монтаже датчика избегайте установки в нижней точке трубопровода, где скапливаются конденсат или механические примеси. Оптимальное положение – под углом 45° к горизонтали. Для жидкостей с высокой вязкостью (> 100 сПз) расстояние увеличивают на 20–30% относительно стандартных значений, чтобы минимизировать влияние пограничного слоя.

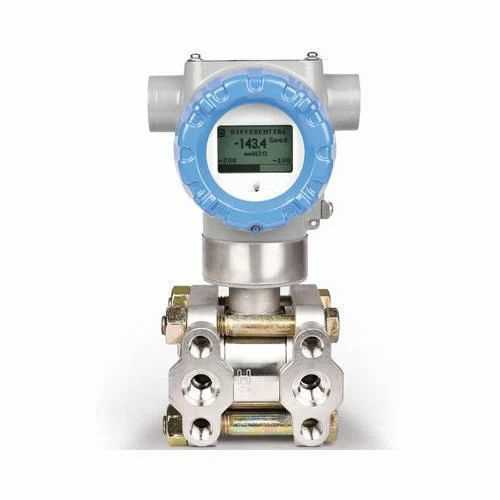

Влияние турбулентности потока на показания датчика давления
Турбулентность потока вызывает флуктуации давления с частотой от 10 до 1000 Гц, что приводит к искажению статического сигнала датчика. При числах Рейнольдса свыше 4000 амплитуда пульсаций может достигать 15–20% от среднего значения давления, особенно в зонах отрыва потока за диафрагмой. Для минимизации влияния рекомендуется устанавливать датчик на расстоянии не менее 5D (где D – диаметр трубопровода) перед сужающим устройством, где профиль скорости стабилизируется.
Датчики с высокой частотой дискретизации (от 1 кГц) способны фиксировать турбулентные пульсации, но их усреднение требует применения цифровых фильтров. Например, фильтр Баттерворта 2-го порядка с частотой среза 50 Гц снижает шум на 40 дБ, сохраняя динамику процесса. Однако при измерении малых перепадов давления (менее 1 кПа) даже такие меры могут оказаться недостаточными.
В трубопроводах с шероховатостью стенок Ra > 3,2 мкм турбулентность усиливается, увеличивая погрешность измерений до 8%. Для компенсации используют датчики с демпфирующими камерами или мембранами увеличенной площади, снижающими чувствительность к высокочастотным колебаниям. Эффективность такого решения подтверждена испытаниями на трубопроводах диаметром 50–300 мм при скоростях потока 2–10 м/с.
При установке датчика вблизи колен, задвижек или других местных сопротивлений амплитуда пульсаций возрастает в 2–3 раза. В таких случаях применяют струевыпрямители с коэффициентом турбулентности не более 0,25, что позволяет снизить погрешность до 2–3%. Конструкция струевыпрямителя должна включать не менее 19 трубок диаметром 0,1D для обеспечения равномерного профиля скорости.
Температурные градиенты в потоке усиливают турбулентность за счет изменения плотности среды. При разнице температур более 10°C между центром и стенками трубы погрешность измерений может достигать 5%. Для корректировки используют термокомпенсированные датчики или алгоритмы, учитывающие распределение температуры по сечению трубопровода.
В многофазных потоках (газ-жидкость, жидкость-твердые частицы) турбулентность приводит к нестабильности показаний из-за неравномерного распределения фаз. Датчики с разделительными мембранами из фторопласта или нержавеющей стали толщиной 0,1–0,2 мм снижают влияние пульсаций на 30–40%, но требуют регулярной калибровки при изменении состава среды.
Для динамических процессов с быстрым изменением расхода (например, в системах впрыска топлива) критически важна синхронизация измерений давления и расхода. Использование датчиков с временем отклика менее 1 мс и синхронной оцифровкой сигналов позволяет снизить погрешность до 1% даже при турбулентности с числом Рейнольдса до 105. При этом частота дискретизации должна превышать максимальную частоту пульсаций не менее чем в 5 раз.
Типовые ошибки при монтаже датчика перед диафрагмой
Неправильное расстояние между датчиком и диафрагмой – самая распространённая ошибка. Согласно ГОСТ 8.586.5-2005, датчик давления должен устанавливаться на расстоянии не менее 0,5D и не более 2D от входного торца диафрагмы, где D – внутренний диаметр трубопровода. Нарушение этого требования приводит к искажению профиля потока и погрешности измерений до 15%. При монтаже в трубопроводах диаметром менее 50 мм допустимое расстояние сокращается до 0,25D, но не менее 25 мм.
Игнорирование требований к прямолинейным участкам трубопровода перед диафрагмой вызывает турбулентность потока. Для обеспечения ламинарного течения необходимы участки длиной не менее 10D до диафрагмы и 5D после неё. Если перед диафрагмой установлены колена, задвижки или другие местные сопротивления, минимальная длина прямого участка увеличивается до 20D. При невозможности соблюдения этих условий рекомендуется использовать струевыпрямители, снижающие погрешность до 2–3%.
- Негерметичность соединений датчика с трубопроводом – причина утечек и некорректных показаний. Даже микроскопические неплотности в резьбовых или фланцевых соединениях приводят к падению давления на 0,1–0,3 кПа, что критично для систем с низким перепадом. Для проверки герметичности используют мыльный раствор или гелиевые течеискатели. Рекомендуется применять уплотнительные материалы, стойкие к рабочей среде: фторопласт для агрессивных сред, графит для высоких температур.
- Неправильная ориентация импульсных линий вызывает скопление конденсата или газа в линиях, искажая сигнал. Для жидкостей импульсные линии должны иметь уклон не менее 1:10 в сторону трубопровода, для газов – в сторону датчика. При вертикальном монтаже трубопровода датчик устанавливают ниже точки отбора давления для жидкостей и выше – для газов. В системах с переменной фазой среды (пар-конденсат) применяют конденсатосборники или сепараторы.
Отсутствие демпфирования пульсаций давления приводит к колебаниям показаний датчика. В трубопроводах с поршневыми насосами или компрессорами амплитуда пульсаций может достигать 20% от измеряемого значения. Для стабилизации сигнала используют дросселирующие шайбы с диаметром отверстия 0,5–1 мм или капиллярные трубки длиной 1–2 м. Эффективность демпфирования проверяют по осциллограмме сигнала: амплитуда пульсаций не должна превышать 1% от диапазона измерений.
Неучёт температурного расширения трубопровода и импульсных линий вызывает механические напряжения в датчике. При перепадах температур свыше 50°C используют компенсационные петли или сильфонные компенсаторы. Для трубопроводов из нержавеющей стали коэффициент линейного расширения составляет 17,3·10-6 1/°C, что при длине участка 1 м и нагреве на 100°C даёт удлинение 1,73 мм. Игнорирование этого фактора приводит к деформации мембраны датчика и дрейфу нуля.
Неправильный выбор точки отбора давления искажает перепад на диафрагме. Отбор должен выполняться через отверстия диаметром 3–12 мм, расположенные на расстоянии 0,5D от торцов диафрагмы. Отверстия меньшего диаметра засоряются, большего – вносят возмущения в поток. Для вязких сред (нефть, мазут) диаметр отверстий увеличивают до 15 мм. Кромки отверстий должны быть острыми, без заусенцев, с шероховатостью не более Ra 1,6 мкм. При несоблюдении этих условий погрешность измерений возрастает на 5–8%.
Отсутствие калибровки датчика после монтажа – критическая ошибка. Даже при соблюдении всех требований к установке погрешность может достигать 3–5% из-за индивидуальных особенностей трубопровода. Калибровку проводят методом сравнения с эталонным манометром класса точности 0,15 или выше. Для систем с высокими требованиями к точности (например, коммерческий учёт газа) используют проливные установки с погрешностью не более 0,2%. Периодичность калибровки – не реже одного раза в год, при эксплуатации в агрессивных средах – раз в 6 месяцев.
Требования к прямолинейным участкам трубопровода перед датчиком
Минимальная длина прямолинейного участка перед диафрагмой зависит от типа местного сопротивления и соотношения диаметров трубопровода (β). Для стандартных диафрагм с угловым отбором давления при β ≤ 0,65 требуется участок не менее 10D (где D – внутренний диаметр трубы). При β > 0,65 длина увеличивается до 20D. Для фланцевого отбора давления минимальные значения составляют 12D и 24D соответственно. Эти параметры регламентированы ГОСТ 8.586.1-2005 и ISO 5167-2.
Наличие колен, тройников или запорной арматуры перед датчиком искажает профиль потока, что приводит к погрешности измерений. После одиночного колена под углом 90° требуется участок не менее 14D при β ≤ 0,5 и 30D при β > 0,75. Для двух колен в одной плоскости минимальная длина возрастает до 20D и 40D. Если колена расположены в разных плоскостях, длина участка должна быть не менее 40D независимо от β.
- После регулирующих клапанов или заслонок прямолинейный участок должен составлять не менее 50D, так как они создают сильные возмущения потока.
- При установке расходомера после насоса или компрессора минимальная длина участка – 30D, если β ≤ 0,5, и 50D при β > 0,5.
- Для сужений или расширений трубопровода перед диафрагмой требуется участок не менее 10D до и 5D после изменения диаметра.
В случаях, когда обеспечить требуемую длину участка невозможно, допускается применение выпрямителей потока. Стандартные выпрямители типа «AMCA» или «Etoile» сокращают необходимую длину до 5D–10D, но вносят дополнительное гидравлическое сопротивление. Их установка должна соответствовать ISO 5167-1, а расстояние от выпрямителя до диафрагмы – не менее 2D.
При монтаже датчика давления перед диафрагмой прямолинейный участок после него также критичен. Минимальная длина за диафрагмой составляет 5D для β ≤ 0,6 и 7D для β > 0,6. Нарушение этого требования приводит к некорректному отбору давления и занижению показаний расхода на 2–5%. Для высокоточных измерений рекомендуется увеличивать участок до 10D независимо от β.
Сравнение расположения датчика до и после диафрагмы: плюсы и минусы
Расположение датчика давления перед диафрагмой (на входе) обеспечивает измерение статического давления потока без искажений, вызванных сужением сечения. Это критично для сред с высокой вязкостью или двухфазных потоков, где перепад давления на диафрагме может достигать 30–50% от абсолютного значения. Пример: в нефтепроводах с содержанием газа до 10% погрешность измерений при установке датчика после диафрагмы возрастает на 8–12% из-за турбулентности и неравномерного распределения фаз.
Установка датчика после диафрагмы позволяет напрямую измерять перепад давления, что упрощает расчет расхода по уравнению Бернулли. Однако здесь возникает проблема чувствительности к пульсациям потока: при частоте пульсаций выше 5 Гц погрешность может превышать 5%, особенно в системах с поршневыми насосами. Для компенсации требуется установка демпферов или использование датчиков с частотой дискретизации не менее 100 Гц.
Температурные условия также влияют на выбор позиции. Датчик перед диафрагмой подвержен меньшим температурным градиентам, так как поток не успевает охладиться или нагреться в сужении. В криогенных системах (например, при транспортировке сжиженного природного газа) разница температур до и после диафрагмы может достигать 15–20°C, что приводит к дополнительной погрешности до 3% при измерении давления после сужения.
Конструктивные ограничения часто диктуют расположение датчика. В трубопроводах малого диаметра (менее 50 мм) установка датчика после диафрагмы может быть невозможна из-за недостатка места для монтажа отводов. В таких случаях применяют компактные датчики с фланцевым креплением, но их точность снижается на 2–4% из-за влияния вибраций трубопровода.
Экономическая целесообразность также играет роль. Датчики, устанавливаемые перед диафрагмой, требуют дополнительных вычислений для определения расхода, что увеличивает стоимость системы на 10–15% за счет необходимости в вычислительном блоке. Однако они дешевле в обслуживании: замена диафрагмы не требует демонтажа датчика, в отличие от схемы с расположением после сужения, где каждый демонтаж увеличивает риск разгерметизации на 20–25%.
В системах с высоким содержанием механических примесей (например, в гидротранспорте угля) датчик перед диафрагмой менее подвержен засорению, так как поток не успевает ускориться и осадить частицы на мембране. При концентрации твердых частиц выше 5 г/л срок службы датчика после диафрагмы сокращается в 2–3 раза из-за абразивного износа. Для защиты используют фильтры грубой очистки, но они увеличивают гидравлическое сопротивление на 5–7%.
Выбор позиции датчика зависит от требований к точности и условий эксплуатации. Для лабораторных измерений с погрешностью менее 0,5% предпочтительна установка после диафрагмы с калибровкой по эталонному расходомеру. В промышленных системах с допустимой погрешностью 2–3% экономически оправдана установка перед диафрагмой, особенно при переменных режимах работы. В обоих случаях рекомендуется использовать датчики с цифровым выходом и встроенной температурной компенсацией для минимизации влияния внешних факторов.
Калибровка датчика давления в зависимости от его позиции
Позиция датчика давления относительно диафрагмы расходомера напрямую влияет на точность измерений. При установке перед диафрагмой на расстоянии менее 0,5D (где D – диаметр трубопровода) возникают турбулентные возмущения, искажающие показания. Для компенсации используют корректирующий коэффициент, зависящий от числа Рейнольдса: при Re < 10⁴ поправочный множитель составляет 1,02–1,05, при Re > 10⁵ – 0,98–1,01.
Калибровка датчика в такой конфигурации требует учета профиля скорости потока. В трубопроводах с шероховатостью стенок Ra > 3,2 мкм погрешность измерений возрастает на 1,5–2,5%. Для минимизации ошибок рекомендуется проводить калибровку на эталонном стенде с идентичными гидравлическими условиями, включая температуру среды (±2°C) и динамическую вязкость (±5%).
При смещении датчика на 1D–2D от диафрагмы статическое давление стабилизируется, но появляется запаздывание сигнала до 0,3 с при скорости потока 5 м/с. Для систем с быстродействием < 0,1 с необходима динамическая коррекция, реализуемая через фильтр нижних частот с частотой среза 10 Гц или адаптивный алгоритм на основе метода наименьших квадратов.
В вертикальных трубопроводах с восходящим потоком датчик перед диафрагмой фиксирует заниженное давление из-за гравитационного эффекта. Поправка рассчитывается по формуле ΔP = ρgh, где ρ – плотность среды, g – ускорение свободного падения, h – высота столба жидкости между точкой отбора и диафрагмой. Для воды при h = 1 м ΔP ≈ 9,8 кПа.
Калибровка в условиях пульсирующего потока (например, при работе поршневых насосов) требует синхронизации измерений с фазой пульсации. Оптимальный метод – использование датчика с частотой дискретизации не менее 1 кГц и последующей цифровой фильтрацией гармоник выше 50 Гц. Погрешность при этом снижается с 8–12% до 1–2%.
Для газообразных сред с высокой сжимаемостью (например, природный газ при давлении > 10 МПа) калибровку проводят с учетом коэффициента сжимаемости Z. При отклонении Z от 1 на 0,05 погрешность измерений достигает 3%. Коррекция осуществляется через введение поправочного множителя (1/Z) в алгоритм обработки сигнала.
Периодичность перекалибровки зависит от условий эксплуатации: в агрессивных средах (pH < 4 или > 9) – каждые 3 месяца, в нейтральных – раз в год. Контрольный замер проводят при трех фиксированных расходах (20%, 50%, 80% от максимального), сравнивая показания с эталонным манометром класса точности 0,1. Расхождение более 0,5% требует повторной калибровки.
