Как поменять щетки на генераторе форд фокус 2

Генератор на Форд Фокус 2 (модели 2004–2011 годов) комплектуется щеточным узлом, ресурс которого составляет 80–120 тыс. км. Признаки износа: падение напряжения бортовой сети ниже 13,2 В на холостых оборотах, мерцание ламп приборной панели, появление ошибки P0562 (низкое напряжение) или P1619 (неисправность цепи возбуждения). Щетки изнашиваются неравномерно – чаще страдает положительная, поэтому замена только одной неэффективна.

Для работы потребуется: набор торцевых головок (8, 10, 13 мм), удлинитель, трещотка, отвертка с плоским жалом, мультиметр, новые щетки (артикул 1768345 для генераторов Valeo или 104211-0570 для Denso). Перед началом отключите минусовую клемму аккумулятора – это обязательное условие, иначе возможен скачок напряжения при снятии генератора.

Генератор на Форд Фокус 2 расположен в нижней части моторного отсека, со стороны пассажира. Доступ к нему перекрывают: расширительный бачок охлаждающей жидкости, патрубок воздуховода и кронштейн крепления компрессора кондиционера (на моделях с климатической системой). Демонтаж начинайте с отсоединения разъема регулятора напряжения – он фиксируется защелкой, которую нужно отжать отверткой.

Ключевой момент – проверка состояния контактных колец ротора. Если на них видны глубокие борозды или окисление, щетки не прослужат долго даже после замены. Очистите кольца мелкозернистой наждачной бумагой (P1000), затем протрите спиртом. При сборке смажьте подшипники генератора консистентной смазкой Liqui Moly LM 50 – это продлит срок службы узла на 20–30%.

Необходимые инструменты и материалы для замены щеток

Для замены щеток генератора на Форд Фокус 2 потребуется минимальный набор инструментов, но каждый из них должен быть качественным и подходящим по размеру. Основной список включает:

• Торцевые головки на 8, 10 и 13 мм – для снятия клемм аккумулятора и крепежа генератора.
• Накидной ключ на 10 мм – удобен для работы с труднодоступными болтами.
• Отвертка с плоским шлицем (3–5 мм) – для отсоединения разъемов и фиксаторов щеточного узла.
• Трещотка с удлинителем (10–15 см) – облегчает демонтаж генератора в ограниченном пространстве моторного отсека.
• Мультиметр – для проверки напряжения на генераторе до и после замены (диапазон измерения 0–20 В).

Не используйте рожковые ключи для болтов генератора – высок риск сорвать грани. Если крепеж закис, применяйте проникающую смазку (например, WD-40) за 10–15 минут до работы.

Щетки генератора для Форд Фокус 2 (артикул оригинала – 1768057) лучше приобретать в комплекте с регулятором напряжения, так как их износ часто происходит одновременно. Аналоги от проверенных производителей:

• Hella (артикул 8EL 009 700-001) – ресурс 80–100 тыс. км.
• Bosch (артикул 1 197 311 024) – совместим с генераторами Valeo и Denso.
• ERA (артикул 224055) – бюджетный вариант с гарантией 12 месяцев.

Избегайте дешевых подделок – они могут иметь неправильную геометрию или низкое качество графита, что приведет к быстрому износу контактных колец ротора.

Дополнительные расходные материалы, которые могут понадобиться:

• Наждачная бумага зернистостью P400–P600 – для зачистки контактных колец ротора при наличии окислов или выработки.
• Контактная смазка (например, Molykote HSC Plus) – наносится на новые щетки для снижения трения и улучшения электропроводности.
• Изолента или термоусадочная трубка – для изоляции проводов при необходимости.
• Ветошь и очиститель контактов (например, Liqui Moly Kontaktreiniger) – для удаления грязи и масла с поверхностей генератора.

Если при демонтаже обнаружится повреждение подшипников генератора, потребуется их замена – артикул переднего подшипника 6203-2RS, заднего – 6003-2RS. Заранее проверьте их состояние по люфту и шуму.

Работать удобнее на смотровой яме или подъемнике, но при их отсутствии достаточно домкрата и страховочных упоров. Обязательно отключите минусовую клемму аккумулятора перед началом работ – это исключит короткое замыкание и сброс настроек бортового компьютера. Для фиксации генератора в снятом положении используйте проволочный крюк или ремень – вес узла около 5 кг.

Время замены щеток без снятия генератора – 30–40 минут, с демонтажем – 1,5–2 часа. Если у вас нет опыта, сфотографируйте расположение разъемов и крепежа перед разборкой. При установке новых щеток убедитесь, что они свободно перемещаются в держателе – заедание приведет к неравномерному износу и преждевременному выходу из строя.

Как правильно снять генератор с автомобиля

Перед началом работ отключите аккумулятор, сняв клемму «минус». На Форд Фокус 2 генератор расположен в нижней части двигателя со стороны пассажира, что требует доступа снизу. Поднимите автомобиль на подъемнике или используйте смотровую яму – домкрат не обеспечит достаточной устойчивости. Зафиксируйте колеса противооткатными упорами.

Снимите защиту картера, если она установлена. На большинстве моделей она крепится на 6–8 болтах под ключ на 10 или 13 мм. Отсоедините электрические разъемы генератора: основной силовой провод (гайка на 10 мм) и разъем регулятора напряжения. Перед отключением пометьте провода маркером или сфотографируйте их расположение.

Ослабьте натяжение ремня привода генератора. На Форд Фокус 2 для этого используется натяжной ролик с шестигранным отверстием под ключ на 8 мм. Вращайте ролик против часовой стрелки, пока ремень не ослабнет. Снимите ремень со шкива генератора, затем с остальных шкивов. Проверьте ремень на износ – трещины или расслоения указывают на необходимость замены.

Открутите крепежные болты генератора. Верхний болт (обычно на 15 мм) расположен под кронштейном – для доступа используйте удлинитель с головкой. Нижний болт (на 13 мм) часто скрыт за шкивом или кронштейном насоса ГУР. При необходимости снимите шкив генератора, зафиксировав его от проворачивания ключом на 24 мм и открутив центральную гайку на 27 мм.

После снятия болтов генератор останется висеть на кронштейне. Аккуратно выньте его, наклоняя в сторону радиатора. На некоторых модификациях потребуется отсоединить шланг системы охлаждения или проводку датчика температуры – действуйте осторожно, чтобы не повредить пластиковые фиксаторы.

Проверьте посадочное место генератора на наличие грязи, масла или коррозии. Очистите поверхность металлической щеткой и обезжирьте. Осмотрите кронштейны крепления – трещины или деформации требуют замены деталей. Если генератор снимался для ремонта, заранее подготовьте рабочее место: разложите инструменты, запасные части и смазку для подшипников.

При обратной установке генератора сначала закрепите его на кронштейне, затем наживите болты. Не затягивайте их до конца – сначала наденьте ремень и отрегулируйте натяжение. Убедитесь, что ремень правильно лег в ручьи шкивов, иначе он быстро износится или соскочит. Затягивайте болты крест-накрест с моментом 45–55 Н·м.

После установки подключите электрические разъемы, установите защиту картера и подсоедините клемму аккумулятора. Запустите двигатель и проверьте работу генератора: напряжение на клеммах аккумулятора должно быть в пределах 13,8–14,5 В. Если показания отличаются, проверьте соединения или отрегулируйте натяжение ремня.

Разборка генератора для доступа к щеткам

Перед началом работ отсоедините клемму «минус» аккумулятора и снимите генератор с автомобиля. На Форд Фокус 2 генератор крепится тремя болтами: два на 15 мм (верхний и нижний) и один на 13 мм (боковой). Для удобства используйте головку с удлинителем – доступ к нижнему болту ограничен выпускным коллектором. После демонтажа очистите корпус генератора от грязи и масла, чтобы избежать попадания абразивов внутрь при разборке.

Снимите пластиковую крышку с задней части генератора, поддев её плоской отвёрткой в местах защёлок. Под крышкой расположены регулятор напряжения и щёточный узел. Открутите два винта крепления регулятора (головка на 8 мм) и аккуратно извлеките его вместе со щётками. Если щётки изношены до длины менее 5 мм, замена обязательна – дальнейшая эксплуатация приведёт к повреждению контактных колец ротора.

Для доступа к подшипникам и проверки состояния контактных колец потребуется снять шкив. Зафиксируйте ротор через отверстие в крышке генератора, вставив отвёртку в вентиляционные отверстия, и открутите гайку шкива головкой на 24 мм. Используйте съёмник для снятия шкива, если он сидит плотно. После этого открутите четыре стяжных болта корпуса (головка на 10 мм) и разъедините переднюю и заднюю крышки генератора.

Ротор извлекайте осторожно, чтобы не повредить обмотку и контактные кольца. Осмотрите кольца на наличие глубоких борозд или подгораний – при сильном износе потребуется проточка на токарном станке или замена ротора. Проверьте подшипники: передний (со стороны шкива) должен вращаться без люфта и шума, задний – аналогично. При необходимости замените их, используя пресс для запрессовки новых подшипников.

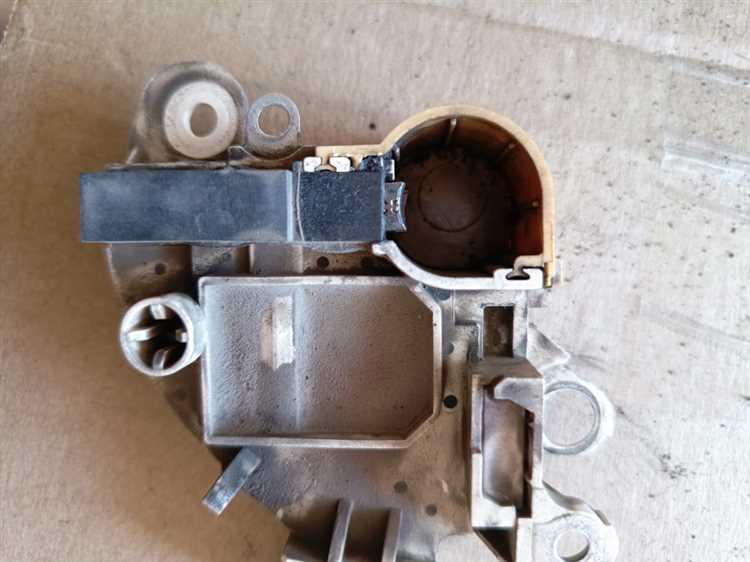

Щёточный узел на Форд Фокус 2 интегрирован с регулятором напряжения, поэтому при замене щёток часто меняют весь блок. Новый регулятор должен соответствовать маркировке оригинальной детали (например, Valeo 437.3702 или аналог). Перед установкой очистите посадочное место от остатков старой прокладки и нанесите тонкий слой герметика для предотвращения попадания влаги.

Сборку проводите в обратной последовательности. При установке ротора убедитесь, что шпонка на валу совпадает с пазом в шкиве. Затяните стяжные болты корпуса с моментом 4–5 Н·м, гайку шкива – 80–90 Н·м. После сборки проверьте работу генератора на холостом ходу: напряжение на клеммах аккумулятора должно составлять 13,8–14,4 В при включённых потребителях.

Проверка состояния старых щеток и контактных колец

После демонтажа щеточного узла осмотрите щетки на предмет износа. Длина новых щеток генератора Форд Фокус 2 составляет 12–14 мм. Если остаточная длина менее 5 мм – замена обязательна. Обратите внимание на форму: равномерный износ по всей поверхности свидетельствует о нормальной работе, а скошенные или сколотые края указывают на перекос или заедание в направляющих.

Проверьте пружины, прижимающие щетки. Они должны обеспечивать усилие не менее 1,5–2 Н. Слабое нажатие приводит к искрению и перегреву контактных колец. Измерьте сопротивление пружин мультиметром в режиме омметра: значение должно стремиться к нулю. Коррозия или деформация пружин – повод для замены всего узла.

• Контактные кольца осматривайте при снятом роторе. Диаметр новых колец – 28,5 мм. Допустимый износ – не более 0,5 мм. При превышении этого значения кольца протачивают на токарном станке или заменяют ротор.
• Цвет поверхности колец должен быть равномерным, без темных полос или точечных выгораний. Черные следы свидетельствуют о перегреве из-за плохого контакта или короткого замыкания в обмотке.
• Шероховатость поверхности проверяйте на ощупь. Глубокие борозды или задиры ускоряют износ щеток. При наличии таких дефектов кольца шлифуют мелкозернистой наждачной бумагой (P1000–P1200).

Измерьте сопротивление между контактными кольцами. Для этого установите мультиметр в режим измерения сопротивления (200 Ом) и подключите щупы к кольцам. Нормальное значение – 2,5–4 Ом. Показания выше 5 Ом указывают на обрыв обмотки ротора, ниже 2 Ом – на межвитковое замыкание. В обоих случаях требуется ремонт или замена ротора.

Оцените состояние изоляции между кольцами и валом ротора. Пробой изоляции проявляется как утечка тока на массу. Проверку проводите мегомметром при напряжении 500 В: сопротивление должно быть не менее 1 МОм. При меньших значениях ротор подлежит замене.

Перед установкой новых щеток очистите контактные кольца от графитовой пыли и окислов. Используйте безворсовую салфетку, смоченную в спирте или специальном очистителе для электрических контактов. Не применяйте абразивные материалы – они повреждают защитное покрытие колец. После очистки продуйте поверхность сжатым воздухом для удаления остатков загрязнений.

При сборке убедитесь, что щетки свободно перемещаются в направляющих без заеданий. Нанесите на поверхность колец тонкий слой токопроводящей смазки (например, Molykote 55). Это снижает трение и предотвращает окисление. Избегайте избытка смазки – она может попасть на обмотку и вызвать короткое замыкание.

Установка новых щеток в генератор

Перед установкой новых щеток убедитесь, что длина их рабочей части соответствует заводским параметрам: для генераторов Форд Фокус 2 (1.6/1.8/2.0 л) допустимый выступ щеток из держателя – 5–7 мм. Если щетки короче 4 мм, генератор не обеспечит стабильный заряд аккумулятора даже при исправном регуляторе напряжения. Очистите посадочные места в держателе от угольной пыли и окислов с помощью безворсовой салфетки, смоченной в спирте или очистителе контактов (например, CRC Contact Cleaner). Избегайте использования наждачной бумаги – абразивные частицы могут повредить коллектор ротора.

При установке щеток в держатель ориентируйте их так, чтобы скошенная кромка (если таковая предусмотрена конструкцией) была направлена в сторону вращения ротора – это снижает вибрацию и продлевает срок службы. Закрепите щетки в держателе с помощью стопорных винтов или пружинных фиксаторов, затягивая их с моментом 1,2–1,5 Н·м (для резьбы М4). Проверьте свободу хода щеток в направляющих: они должны перемещаться без заеданий, но не болтаться – допустимый люфт не более 0,2 мм. Если щетки заклинивают, подточите их грани надфилем, сохраняя исходный угол скоса.

После установки щеток соберите генератор в обратной последовательности, но перед окончательной затяжкой крышки проверните ротор вручную на 2–3 оборота – это позволит щеткам занять правильное положение относительно коллектора. Подключите генератор к аккумулятору и запустите двигатель, контролируя напряжение на клеммах АКБ: при 2000 об/мин оно должно составлять 13,8–14,4 В. Если напряжение выходит за пределы, замените регулятор напряжения – даже новые щетки не компенсируют его неисправность.

Сборка генератора после замены щеток

Установите регулятор напряжения с новыми щетками на место, совместив направляющие пазы на корпусе с выступами на генераторе. Затяните два крепежных винта моментом 3,5–4,2 Н·м, используя динамометрическую отвертку – превышение усилия приведет к деформации пластикового корпуса регулятора. Проверьте свободу хода щеток: они должны выступать из гнезда на 12–14 мм и плавно возвращаться под действием пружин без заеданий. Подключите разъем регулятора, убедившись в фиксации защелки – неплотное соединение вызовет ошибку зарядки.

Монтаж генератора обратно на автомобиль

Перед установкой генератора на Форд Фокус 2 убедитесь, что посадочные поверхности на двигателе и корпусе генератора очищены от грязи и масла. Нанесите тонкий слой медной смазки на болты крепления (M10×1.25, момент затяжки 45 Н·м) и шпильку натяжителя ремня (M8×1.25, 25 Н·м). Подключите силовой провод к клемме «B+» генератора, затянув гайку M10 с усилием 10 Н·м – используйте ключ с динамометром, чтобы избежать деформации клеммы. Установите генератор на кронштейн, совместив отверстия с направляющими втулками, и зафиксируйте нижний болт (M12×1.5) предварительно, не затягивая до конца.

Наденьте приводной ремень на шкив генератора, следуя схеме маршрута: коленвал → генератор → натяжной ролик → компрессор кондиционера (если есть) → шкив помпы. Отрегулируйте натяжение ремня, вращая регулировочный болт натяжителя против часовой стрелки до достижения прогиба 8–10 мм при нажатии с усилием 10 кгс в середине ветви между генератором и коленвалом. Затяните контргайку натяжителя (M12×1.5, 40 Н·м) и окончательно зафиксируйте нижний болт генератора. Подключите разъем регулятора напряжения, убедившись в надежной фиксации защелки, и установите на место пластиковую крышку двигателя, если она снималась.

Проверка работоспособности генератора после ремонта

Запустите двигатель и измерьте напряжение на клеммах АКБ мультиметром. На холостом ходу (800–900 об/мин) при выключенных потребителях напряжение должно составлять 13,8–14,4 В. При включении фар, обогрева и кондиционера допустимо снижение до 13,5 В, но не ниже. Если показания выходят за эти пределы, проверьте регулятор напряжения и целостность диодного моста – на Форд Фокус 2 они часто выходят из строя при перегрузках.

Оцените шум генератора. После замены щеток допустим легкий свист в первые 50–100 км пробега – это притираются новые детали. Постоянный гул или скрежет указывает на износ подшипников или перекос шкива. В таком случае потребуется демонтаж и разборка узла для замены неисправных элементов. Не игнорируйте посторонние звуки: на Форд Фокус 2 подшипники генератора выходят из строя при пробеге свыше 120 тыс. км.

Завершите проверку диагностикой сигнальной лампы на приборной панели. После запуска двигателя она должна гаснуть в течение 1–2 секунд. Если лампа продолжает гореть или мигает, подключите сканер OBD-II и считайте коды ошибок. Для генератора Форд Фокус 2 характерны ошибки P0562 (низкое напряжение) и P0563 (высокое напряжение). При их наличии повторно проверьте цепь возбуждения и регулятор напряжения – чаще всего проблема кроется в них.
