Датчик уровня топлива (ДУТ) – один из ключевых элементов топливной системы, отвечающий за точность показаний на приборной панели. Его неисправность приводит к ложным сигналам о количестве бензина или дизеля, что чревато остановкой двигателя в неподходящий момент. Средний срок службы ДУТ составляет 8–10 лет, но агрессивные условия эксплуатации (перепады температур, некачественное топливо, вибрации) сокращают его ресурс до 5–7 лет. Проверка датчика не требует специального оборудования, но требует последовательности и внимания к деталям.
Первый признак неполадок – скачки стрелки указателя уровня топлива или её зависание в одном положении. В 70% случаев проблема кроется в окислении контактов или износе резистивного элемента. Для диагностики потребуются мультиметр с диапазоном измерения сопротивления до 200 Ом, отвёртка с изолированной ручкой и схема подключения датчика для вашей модели автомобиля. Перед началом работ убедитесь, что топливный бак заполнен не менее чем на 10–15% – это критично для корректных измерений.
Наиболее распространённые типы ДУТ – поплавковые (реостатные) и емкостные. Поплавковые датчики используются в 90% легковых автомобилей и работают по принципу изменения сопротивления при движении поплавка. Емкостные, встречающиеся в современных моделях, измеряют уровень топлива по изменению электрической ёмкости между пластинами. Методика проверки отличается: для реостатных датчиков ключевым параметром является сопротивление, для емкостных – напряжение на выходе. В обоих случаях отклонение от заводских значений более чем на 5–7% указывает на неисправность.
Не игнорируйте проверку проводки и разъёмов – до 30% сбоев в работе ДУТ связаны с плохим контактом или обрывом цепи. Особое внимание уделите заземлению: коррозия на клеммах или слабое крепление могут искажать сигнал. Если после всех манипуляций датчик продолжает работать некорректно, замените его – ремонт в большинстве случаев нерентабелен. Средняя стоимость нового ДУТ для популярных моделей (Kia Rio, Volkswagen Polo, Lada Granta) составляет 1500–3000 рублей, а установка занимает не более 30 минут.

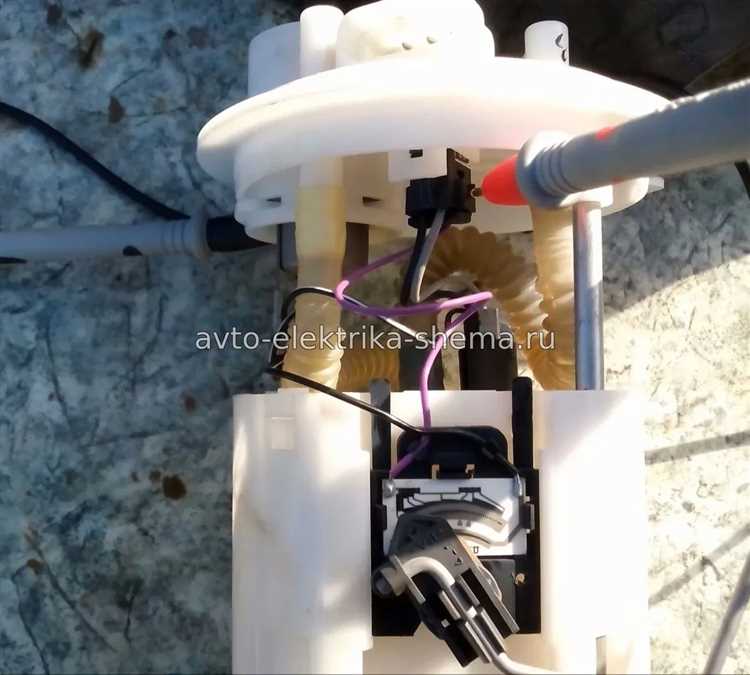

Какие инструменты понадобятся для диагностики датчика
Мультиметр с диапазоном измерения сопротивления до 200 Ом – основной инструмент. Для большинства датчиков уровня топлива (ДУТ) сопротивление поплавка в пустом баке составляет 20–30 Ом, в полном – 150–200 Ом. Проверяйте прибор на точность перед использованием: замкните щупы и убедитесь, что показания близки к нулю.
Набор отвёрток с изолированными ручками и магнитными наконечниками. Крепёж датчика часто скрыт под пластиковыми накладками или металлическими крышками. Для доступа к ДУТ в баках с верхним расположением (например, ВАЗ-2110) потребуется TORX T20 или T25. Избегайте использования ржавых инструментов – они могут повредить контакты.
Сканер OBD-II с поддержкой протокола CAN для автомобилей после 2008 года. Модели типа Launch CReader VII или Autel MaxiCOM MK808 позволяют считывать коды ошибок P0460–P0464, связанные с неисправностями ДУТ. Для старых машин (до 2000 года) подойдёт адаптер ELM327 с программой Torque Pro – он отображает напряжение на сигнальном проводе датчика в реальном времени.
Шприц на 20–50 мл с тонкой иглой для проверки герметичности поплавка. Наберите в него бензин и аккуратно введите иглу в поплавок через микроотверстие. Если внутри появится жидкость, поплавок неисправен. Метод работает для датчиков с пластиковыми или пенопластовыми поплавками (например, Bosch 0 261 200 043).
Паяльная станция с регулировкой температуры до 350°C и припой ПОС-61. Окисленные контакты на плате датчика – частая причина нестабильных показаний. Зачистите их игольчатым надфилем, затем пропаяйте паяльником мощностью 30–40 Вт. Для защиты от коррозии нанесите тонкий слой силиконовой смазки (например, Dow Corning 4).
Тестер топливного насоса с манометром до 6 бар. Подключите его к топливной рампе и создайте давление 3–4 бар. Если показания ДУТ скачут при работающем насосе, проблема в плохом контакте или коротком замыкании в проводке. Метод эффективен для систем с обратной связью (например, Toyota Corolla E120).
Фонарь с магнитным основанием и гибким шлангом. Освещение подкапотного пространства или днища автомобиля критично при работе с датчиками, расположенными в труднодоступных местах (например, под задним сиденьем в Renault Logan). Выбирайте модели с цветовой температурой 5000–6500 К – они дают естественный свет без искажений.
Как снять топливный бак или получить доступ к датчику без демонтажа
На большинстве автомобилей доступ к датчику уровня топлива возможен через технологическое отверстие в салоне или багажнике. У моделей Volkswagen Golf V, Skoda Octavia II и Audi A3 8P оно расположено под задним сиденьем или ковриком багажника – достаточно открутить 2–4 болта крепления крышки. На Renault Logan и Lada Granta датчик скрыт под лючком в полу багажного отделения, закреплённым на пластиковых защёлках или винтах под Torx T20.
Если отверстие отсутствует, проверьте возможность доступа через топливный модуль. На Kia Rio III и Hyundai Solaris датчик встроен в насосный блок, который извлекается через верх бака после снятия заднего сиденья и отсоединения топливопроводов. Перед демонтажем сбросьте давление в системе, отключив предохранитель топливного насоса и запустив двигатель до остановки. Используйте плоскогубцы с тонкими губками для отсоединения быстросъёмных фиксаторов топливных шлангов.
Для автомобилей с труднодоступным баком (например, Toyota Land Cruiser 200 или Nissan Patrol Y62) применяйте эндоскоп с гибким кабелем диаметром 4–6 мм. Введите его через заливную горловину, предварительно сняв резиновый уплотнитель и открутив пробку. Осветите зону датчика светодиодной подсветкой – на большинстве моделей он расположен в верхней части бака, рядом с насосом. Зафиксируйте изображение для анализа состояния поплавка и контактов.
На грузовых автомобилях (MAN TGS, Mercedes Actros) датчик часто установлен на фланце в верхней части бака. Для доступа без снятия бака используйте подъёмник или смотровую яму, чтобы добраться до фланца через технологический люк в раме. Отсоедините электрический разъём и топливопроводы, затем открутите 6–8 болтов крепления фланца ключом на 17 или 19. При работе с дизельными системами соблюдайте меры противопожарной безопасности – пары топлива тяжелее воздуха и скапливаются в низинах.
На мотоциклах (Honda CBR600RR, Yamaha YZF-R1) датчик обычно расположен под сиденьем или боковым пластиком. Снимите пластиковые панели, отсоедините разъём и открутите датчик ключом на 10 или 12. На некоторых моделях (Kawasaki Ninja 400) бак крепится на двух болтах под сиденьем – их демонтаж позволяет приподнять бак на 10–15 см, обеспечивая доступ к датчику без полного снятия. Используйте магнитную головку для предотвращения падения болтов в труднодоступные места.
При работе с алюминиевыми баками (Audi A6 C7, BMW 5 Series F10) избегайте использования ударного инструмента – высок риск деформации металла. Для откручивания прикипевших болтов применяйте проникающую смазку (например, WD-40 Specialist или Liqui Moly LM-40) с выдержкой 15–20 минут. Если болт не поддаётся, высверлите его сверлом диаметром на 0,5 мм меньше резьбы, затем нарежьте новую резьбу метчиком.
После получения доступа очистите контакты датчика от окислов с помощью спирта и мелкозернистой наждачной бумаги (P1000). Проверьте целостность поплавка – на пластиковых моделях часто встречаются трещины, приводящие к заполнению топливом и неверным показаниям. При установке датчика замените резиновую прокладку фланца – даже микроскопические повреждения приводят к утечкам паров топлива и срабатыванию контрольной лампы неисправности системы EVAP.
Способы проверки сопротивления датчика мультиметром
Проверка сопротивления при изменении уровня поплавка – ключевой этап. Медленно перемещайте поплавок из нижнего положения в верхнее, фиксируя показания мультиметра через каждые 10–15 мм хода. У исправного датчика сопротивление должно плавно увеличиваться без скачков или зависаний. Резкие изменения значений (например, с 150 Ом до 50 Ом) указывают на износ резистивного слоя или окисление контактов.
Сравните полученные данные с эталонными значениями из технической документации автомобиля. Например, для датчиков Bosch сопротивление при пустом баке обычно 10–30 Ом, при полном – 180–220 Ом. Если фактические показания отличаются более чем на 10–15%, датчик требует замены или чистки контактов. Обратите внимание на температурные условия: сопротивление может незначительно меняться при нагреве датчика.
При отсутствии документации используйте косвенный метод: измерьте сопротивление датчика в крайних положениях поплавка и разделите разницу на количество сегментов шкалы приборной панели. Например, если сопротивление меняется с 40 до 240 Ом, а шкала имеет 8 делений, каждый сегмент должен соответствовать изменению на ~25 Ом. Отклонения в отдельных участках укажут на локальные повреждения резистивной дорожки.
Как проверить питание и сигнал на разъёме датчика
Отсоедините разъём датчика уровня топлива, предварительно отключив зажигание. На большинстве автомобилей разъём имеет 3 контакта: питание (+12 В), масса и сигнальный провод. Для проверки используйте мультиметр в режиме измерения постоянного напряжения (DCV 20 В). Подключите чёрный щуп к минусовой клемме аккумулятора или кузову, красный – к контакту питания на разъёме. При включённом зажигании напряжение должно быть в пределах 11,5–14,5 В. Если значения ниже – проверьте предохранитель, реле топливного насоса и целостность проводки от блока управления.
Для проверки сигнального провода подключите мультиметр в режиме измерения сопротивления (Ω) или напряжения (DCV 20 В), в зависимости от типа датчика:
- Для резистивных датчиков: подключите щупы к сигнальному и массовому контактам. При перемещении поплавка сопротивление должно плавно меняться (например, 50–250 Ом для пустого и полного бака).
- Для датчиков с аналоговым сигналом: подключите красный щуп к сигнальному проводу, чёрный – к массе. При включённом зажигании напряжение должно изменяться от 0,5 В (пустой бак) до 4,5 В (полный), в зависимости от модели.
Если показания не меняются или отсутствуют – датчик неисправен либо нарушен контакт в разъёме.
Проверьте массу датчика, подключив один щуп мультиметра к массовому контакту разъёма, второй – к минусовой клемме аккумулятора. Сопротивление должно быть близко к 0 Ом. Если значение выше 0,5 Ом – очистите контакты разъёма, проверьте затяжку болтов крепления датчика к баку и целостность провода массы. Окисление или обрыв в цепи массы – частая причина некорректных показаний уровня топлива.
Определение неисправностей по характерным признакам показаний
Постоянное отображение полного бака независимо от реального уровня топлива – признак короткого замыкания в цепи датчика или обрыва провода «массы». Отсоедините разъем датчика и измерьте напряжение на проводе питания (обычно 5 В или 12 В). Если напряжение присутствует, а стрелка не падает, проверьте целостность провода от датчика до указателя. При обрыве восстановите соединение или замените проводку.
Стрелка указателя топлива «зависает» на одном уровне при изменении количества топлива – типичный симптом неисправности указателя в приборной панели или стабилизатора напряжения. Подключите заведомо исправный датчик: если показания не меняются, демонтируйте приборную панель и проверьте стабилизатор (для аналоговых систем) или блок управления (для цифровых). В 90% случаев требуется замена микросхемы или перепрошивка.
Завышенные или заниженные показания на 20–30% относительно реального уровня топлива часто вызваны деформацией рычага поплавка или смещением датчика в баке. Снимите датчик и осмотрите поплавок: если он погнут или треснул, замените его. Проверьте положение датчика в баке – смещение на 2–3 мм может искажать показания. Для корректировки используйте регулировочные шайбы или подгибайте рычаг поплавка с шагом 1 мм.
Чистка контактов и проверка поплавка на механические повреждения
Отсоедините разъем датчика уровня топлива, предварительно сняв минусовую клемму с аккумулятора. Осмотрите контакты на наличие окислов, загрязнений или следов коррозии – даже тонкий слой окиси увеличивает сопротивление на 20–30%, искажая показания. Для очистки используйте спирт изопропиловый (90% и выше) и мягкую щетку с синтетической щетиной. Избегайте металлических инструментов: они царапают покрытие контактов, ускоряя повторное окисление.
Проверьте поплавок на герметичность. Погрузите его в емкость с бензином на 5 минут – появление пузырьков указывает на микротрещины. Вспененные поплавки (часто встречаются в датчиках старше 8 лет) теряют плавучесть, завышая уровень топлива на 10–15%. Замените поврежденный поплавок на аналог с идентичным весом: разница даже в 0,5 г смещает показания на 2–3 литра.
Оцените состояние рычага поплавка. Изгибы или люфты в шарнире приводят к неравномерному движению, особенно на неровностях. Проверьте свободный ход: при наклоне бака на 15° поплавок должен перемещаться плавно, без заеданий. Если рычаг деформирован, выправьте его плоскогубцами, контролируя угол по заводской схеме – отклонение более 3° вызывает ошибку в 5–7%.
Протрите резистивную дорожку датчика безворсовой салфеткой, смоченной в спирте. Налет от топлива и продукты износа щеток создают паразитное сопротивление, особенно в диапазоне 1/4–3/4 бака. Не применяйте абразивы: они стирают графитовое покрытие, сокращая ресурс датчика на 40–60%. После очистки измерьте сопротивление мультиметром – при полном баке оно должно соответствовать паспортным значениям (±5%).
Проверьте крепление датчика к баку. Ослабленные болты вызывают вибрацию, которая приводит к микротрещинам в корпусе поплавка или обрыву проводов. Затяните крепеж моментом 8–10 Н·м, используя динамометрический ключ. Если на прокладке видны следы топлива, замените ее – даже микроскопические утечки искажают показания из-за изменения давления в баке.
Сравните положение поплавка с реальным уровнем топлива. Наполните бак на 10 литров и замерьте высоту поплавка от дна – она должна совпадать с данными из сервисной документации (±2 мм). Расхождение указывает на износ механизма или неверную калибровку. Восстановите геометрию рычага или отрегулируйте датчик с помощью специального стенда, если отклонение превышает 5 мм.
После сборки проведите тест-драйв на 10–15 км. Резкие ускорения и торможения помогут выявить скрытые дефекты: скачки стрелки указателя более чем на 5% от шкалы свидетельствуют о неисправности поплавка или контактов. Зафиксируйте показания на холостом ходу и при движении – разница не должна превышать 2–3%.
Замена датчика уровня топлива: пошаговая инструкция
Перед началом работ подготовьте инструменты: торцевой ключ на 10 мм (для большинства моделей ВАЗ, Renault, Hyundai), отвёртку с плоским жалом, мультиметр, новый датчик (оригинальный или аналог с совместимым сопротивлением, например, для Lada Granta – 2190-3827010). Отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание при работе с электропроводкой. Слейте топливо из бака до уровня ниже датчика – для этого используйте шланг и ёмкость, либо опустите автомобиль на подъёмнике, чтобы бак оказался выше горловины.
Демонтаж начинайте с доступа к датчику. На большинстве автомобилей он расположен под задним сиденьем или в багажнике (например, у Kia Rio – под лючком в полу багажника). Снимите защитную крышку, отсоедините разъём проводки (нажмите на фиксатор) и отверните крепёжные гайки. Аккуратно извлеките датчик, избегая резких движений – поплавок и рычаг хрупкие. Проверьте состояние уплотнительного кольца: если оно деформировано или затвердело, замените его (артикул для Volkswagen Golf – 1J0 919 133 A).
- Установите новый датчик, совместив метки на корпусе с пазами в баке. Затяните гайки моментом 5–7 Н·м (для алюминиевых баков – 3–4 Н·м).
- Подключите разъём, убедившись в щелчке фиксатора. Восстановите питание аккумулятора и включите зажигание – стрелка указателя должна переместиться в положение, соответствующее уровню топлива.
- Залейте 10–15 литров топлива и проверьте работу датчика: при наклоне автомобиля на 10–15° показания не должны резко меняться. Если стрелка «залипает», отключите разъём и прозвоните цепь мультиметром (сопротивление должно плавно изменяться от 30 до 300 Ом при перемещении поплавка).
Проверка работы датчика после установки и калибровка приборной панели
После установки датчика уровня топлива заполните бак на 10–15 литров и включите зажигание, не запуская двигатель. Наблюдайте за стрелкой указателя на приборной панели: она должна отклониться в течение 2–3 секунд и стабилизироваться в положении, соответствующем реальному уровню. Если показания не меняются или зашкаливают, отключите разъём датчика и замерьте сопротивление мультиметром – для большинства автомобилей при пустом баке оно составляет 200–300 Ом, при полном – 10–30 Ом. Проверьте целостность проводки от датчика до блока управления, особое внимание уделив контактам на разъёме: окисление или неплотное соединение искажают сигнал.
Калибровка приборной панели требуется, если стрелка не совпадает с фактическим уровнем топлива. В большинстве современных автомобилей процедура выполняется через диагностический сканер (например, Launch X431 или ELM327) с использованием функции «Обучение датчика уровня топлива». Для моделей без такой опции слейте топливо до минимального уровня, отсоедините клемму АКБ на 10 минут, затем залейте 5 литров и включите зажигание на 10 секунд – повторите 2–3 раза. На старых автомобилях (ВАЗ, ГАЗ) калибровка проводится механически: ослабьте крепление стрелки указателя и выставьте её в положение «0» при пустом баке, затем зафиксируйте.
