Лямбда-зонд – ключевой элемент системы управления двигателем, отвечающий за корректировку топливно-воздушной смеси. Его неисправность приводит к увеличению расхода топлива на 15–30%, падению мощности двигателя и росту вредных выбросов. Средний ресурс датчика составляет 80–160 тыс. км, но в условиях некачественного топлива или частых коротких поездок он может выйти из строя раньше.
Первый признак проблем – загорание индикатора Check Engine на приборной панели. Код ошибки P0130–P0167 (в зависимости от типа датчика) указывает на некорректные показания или отсутствие сигнала. Однако ошибка не всегда означает полный отказ: иногда датчик просто загрязняется или теряет чувствительность. Для точной диагностики требуется сканирование через OBD-II адаптер с последующим анализом графиков напряжения.
Другие симптомы включают нестабильный холостой ход (обороты плавают в диапазоне ±200 об/мин), рывки при разгоне и характерный запах бензина из выхлопной трубы. При этом расход топлива может вырасти на 2–5 л/100 км без видимых причин. Если автомобиль оснащён двумя датчиками (до и после катализатора), неисправность первого приводит к переобогащению смеси, второго – к ложным срабатываниям системы контроля катализатора.
Проверить работоспособность лямбда-зонда можно мультиметром. На прогретом двигателе напряжение на сигнальном проводе должно колебаться в пределах 0,1–0,9 В с частотой 1–2 Гц. Если показания статичны или выходят за эти рамки, датчик подлежит замене. Также стоит обратить внимание на время отклика: при резком нажатии на газ напряжение должно меняться за 200–300 мс. Замедленная реакция указывает на износ.
Замена лямбда-зонда – процедура, требующая точности. Перед установкой нового датчика необходимо очистить резьбу в выпускном коллекторе от нагара и смазать её медной пастой, чтобы избежать прикипания. После замены рекомендуется сбросить адаптивные настройки ЭБУ через диагностический сканер или отключением аккумулятора на 10–15 минут. Это позволит блоку управления быстрее перенастроиться на новые параметры.
Какие ошибки в бортовом компьютере сигнализируют о проблеме с лямбда зондом
Ошибки P0131/P0151 (низкое напряжение) и P0132/P0152 (высокое напряжение) свидетельствуют о смещении сигнала лямбда-зонда за допустимые пределы. Первые возникают при обогащенной смеси или загрязнении датчика, вторые – при обедненной смеси или неисправности нагревательного элемента. P0133/P0153 фиксируют медленный отклик датчика, что характерно для изношенных или загрязненных зондов. Если бортовой компьютер выдает P0135/P0155, проблема в цепи подогрева – обрыв, короткое замыкание или неисправность реле.
Реже встречаются коды P2231/P2232 (обрыв цепи сигнала нагревателя) и P2270/P2271 (несоответствие сигналов верхнего и нижнего датчиков). Последние указывают на неэффективную работу катализатора или неверную корректировку топливной смеси. При появлении любой из этих ошибок рекомендуется проверить сопротивление нагревателя (должно быть 2–14 Ом при 20°C), напряжение питания (12 В) и сигнал датчика осциллографом – рабочий зонд должен генерировать колебания в диапазоне 0,1–0,9 В с частотой 1–5 Гц.
Как проверить напряжение и сопротивление лямбда зонда мультиметром
Перед проверкой прогрейте двигатель до рабочей температуры (не менее 80°C) – холодный лямбда-зонд не выдаёт корректных показаний. Отключите разъём датчика от жгута проводов и подключите мультиметр в режиме измерения постоянного напряжения (диапазон 2 В). Запустите двигатель и наблюдайте за показаниями: исправный датчик должен генерировать сигнал в пределах 0,1–0,9 В с частотой 1–2 Гц. Если напряжение стабильно держится на уровне 0,45 В или отсутствует вовсе, зонд неисправен.
Для проверки нагревательного элемента переведите мультиметр в режим измерения сопротивления (омметр, диапазон 200 Ом). Подключите щупы к контактам нагревателя (обычно это два крайних провода в разъёме). Сопротивление должно составлять 2–14 Ом в зависимости от модели датчика. Значение выше 20 Ом или обрыв цепи указывают на перегорание нагревателя – требуется замена.
Проверьте питание нагревателя: подсоедините мультиметр в режиме постоянного напряжения (20 В) к контакту питания нагревателя и массе автомобиля. При включённом зажигании напряжение должно соответствовать бортовой сети (12–14 В). Если питание отсутствует, проверьте предохранитель, реле и целостность проводки. Обрыв цепи питания приводит к некорректной работе зонда даже при исправном нагревателе.
Для диагностики опорного напряжения подключите мультиметр между сигнальным проводом (обычно чёрный или серый) и массой при включённом зажигании. Исправный ЭБУ подаёт на датчик опорное напряжение 0,45–0,5 В. Отклонение более чем на 0,1 В свидетельствует о проблемах в цепи или блоке управления. В этом случае проверьте контакты разъёма на окисление и целостность проводов.
При проверке широкополосных лямбда-зондов (например, LSU 4.9) алгоритм отличается: измерьте напряжение между сигнальными проводами (Ip и Vs) в режиме холостого хода. Исправный датчик выдаёт 2,5–3,5 В на Vs и 0,45 В на Ip. Если значения выходят за эти пределы, зонд требует замены. Учтите, что широкополосные датчики чувствительны к качеству топлива и состоянию двигателя – перед проверкой убедитесь в отсутствии подсосов воздуха и пропусков зажигания.
После проверки восстановите соединение разъёма и сбросьте ошибки ЭБУ сканером или отключением клеммы аккумулятора на 10 минут. Если после запуска двигателя ошибка по лямбда-зонду появляется вновь, а показания мультиметра не соответствуют норме, датчик подлежит замене. Не пытайтесь очистить зонд механически – это не восстановит его работоспособность.
Какие изменения в работе двигателя указывают на неисправность датчика кислорода
Первый признак – нестабильные обороты холостого хода. Двигатель начинает «плавать» в диапазоне 500–1200 об/мин, особенно заметно после прогрева. Это происходит из-за некорректных сигналов лямбда-зонда, заставляющих ЭБУ ошибочно корректировать состав топливной смеси. Если скачки оборотов сопровождаются вибрацией кузова, вероятность неисправности датчика превышает 70%.
Резкое увеличение расхода топлива – второй характерный симптом. При выходе из строя лямбда-зонда ЭБУ переходит в аварийный режим, обогащая смесь на 15–25%. На автомобилях с пробегом свыше 100 000 км это может привести к перерасходу до 3 литров на 100 км. Особенно критично для двигателей с непосредственным впрыском, где ошибка в дозировке топлива усиливается.
Потеря динамики разгона и «тупой» отклик на педаль газа проявляются при частичной деградации датчика. Задержка реакции на нажатие акселератора достигает 1–2 секунд, а максимальная мощность снижается на 10–15%. Это связано с тем, что ЭБУ не получает точных данных о содержании кислорода в выхлопе и не может оптимизировать угол опережения зажигания. На турбированных моторах эффект усиливается из-за неверной коррекции наддува.
Появление ошибок P0130–P0135, P0140–P0141 или P0171–P0172 в бортовом компьютере – прямое указание на проблемы с лямбда-зондом. Ошибка P0171 («бедная смесь») часто возникает при обрыве цепи нагревателя датчика, а P0134 («нет активности») – при полном отказе. Даже если ошибка исчезает после сброса, через 50–100 км пробега она появляется вновь, подтверждая неисправность.
Черный дым из выхлопной трубы при резком ускорении или под нагрузкой указывает на переобогащение смеси. Это происходит, когда неисправный датчик передает ЭБУ сигнал о недостатке кислорода, заставляя систему впрыска подавать больше топлива. На бензиновых двигателях с катализатором такой режим работы приводит к его преждевременному разрушению из-за перегрева. На дизелях аналогичный симптом сопровождается резким запахом несгоревшего топлива.
Как часто нужно проверять лямбда зонд в зависимости от пробега автомобиля
Проверка лямбда-зонда зависит от типа двигателя, условий эксплуатации и регламента производителя, но существуют общие интервалы, подтвержденные практикой диагностов. Для бензиновых автомобилей с пробегом до 50 000 км контроль проводят только при появлении ошибок или симптомов неисправности: нестабильный холостой ход, повышенный расход топлива, потеря мощности. На этом этапе зонд редко выходит из строя, если не было механических повреждений или использования некачественного топлива.
При пробеге от 50 000 до 100 000 км проверка становится обязательной каждые 30 000–40 000 км. В этот период начинается естественный износ чувствительного элемента: отложения сажи, свинца и серы снижают точность показаний. Особое внимание требуется автомобилям, эксплуатируемым в городском режиме с частыми короткими поездками – такие условия ускоряют загрязнение зонда. Диагностику проводят сканером OBD-II, анализируя напряжение сигнала (0,1–0,9 В) и время отклика.
После 100 000 км интервал проверки сокращают до 15 000–20 000 км. На этом этапе риск отказа резко возрастает: ресурс большинства недорогих зондов (Bosch, Denso) составляет 100 000–150 000 км, а премиальных (NTK, Delphi) – до 200 000 км. Ключевые признаки деградации: медленный отклик на изменение состава смеси (более 300 мс), постоянное напряжение в районе 0,45 В (ложный сигнал), ошибки P0130–P0135. При обнаружении отклонений зонд подлежит замене, а не чистке – восстановление работоспособности временное.
- Дизельные двигатели: проверка каждые 20 000 км после 80 000 км пробега. Из-за высокого содержания серы в топливе и сажи зонды загрязняются быстрее. Особенно критично для систем с сажевым фильтром (DPF) – неисправный лямбда-зонд может спровоцировать его преждевременный выход из строя.
- Турбированные двигатели: контроль каждые 25 000 км после 60 000 км. Повышенные температуры и давление ускоряют деградацию керамического элемента. Рекомендуется использовать зонды с усиленным защитным покрытием (например, с платиновым напылением).
- Автомобили с ГБО: проверка каждые 10 000–15 000 км. Газовое топливо содержит примеси, которые оседают на чувствительном элементе, искажая показания. Требуется адаптация ЭБУ под газ или установка зонда с расширенным диапазоном измерений.
Для автомобилей старше 15 лет или с пробегом свыше 200 000 км проверка проводится каждые 10 000 км. На этом этапе зонд часто работает в предельном режиме, а его замена может потребоваться даже при отсутствии ошибок – из-за естественного старения материалов. Параллельно проверяют состояние проводки и разъемов: окисление контактов приводит к ложным сигналам. Если автомобиль редко эксплуатируется, диагностику проводят не реже одного раза в год – длительные простои ускоряют коррозию внутренних элементов.
Исключения из правил: если автомобиль оснащен широкополосным лямбда-зондом (например, Bosch LSU 4.9), его ресурс выше на 30–50%, а интервал проверки можно увеличить на 10 000–15 000 км. Однако такие зонды чувствительнее к перепадам напряжения и требуют стабильного питания. При использовании топлива с октановым числом ниже рекомендованного (например, АИ-92 вместо АИ-95) проверку проводят на 20% чаще – детонация разрушает керамический элемент. В регионах с холодным климатом зимой интервалы сокращают на 5 000 км из-за повышенной нагрузки на систему питания.

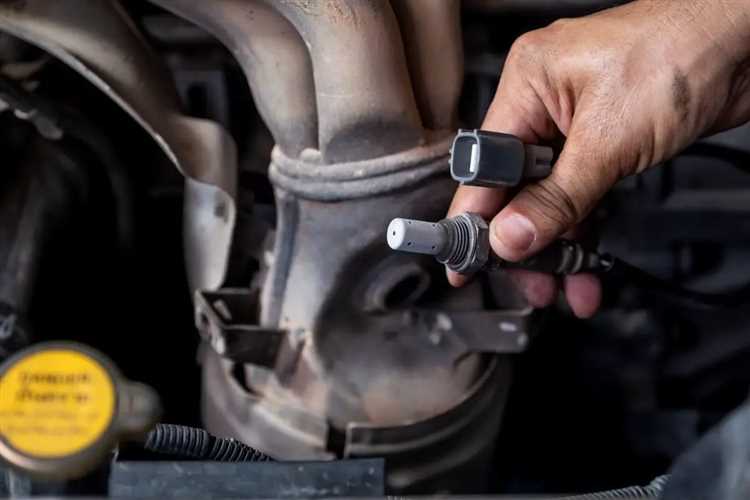

Какие внешние признаки повреждения корпуса или проводки лямбда зонда
Первый сигнал о проблеме – видимые механические дефекты корпуса. На керамическом наконечнике зонда могут появиться трещины, сколы или оплавления, вызванные перегревом или ударами. Особое внимание стоит уделить защитному экрану: если он деформирован, прогорел или покрыт толстым слоем сажи, это указывает на нарушение температурного режима работы. Коррозия на металлической резьбе или фланце крепления также снижает герметичность соединения, что приводит к подсосу воздуха и искажению показаний.
Проводка лямбда зонда страдает от двух основных факторов: высоких температур и механических повреждений. Осмотрите изоляцию проводов на предмет:
- оплавлений или обугливания – особенно в местах близкого контакта с выпускным коллектором;
- трещин и разрывов, вызванных вибрацией или трением о соседние детали;
- окисления контактов в разъеме, которое проявляется зеленоватым или белым налетом.
Если провода оголены или пережаты, риск короткого замыкания возрастает в разы. Проверьте также фиксацию разъема: ослабленное соединение приводит к периодическим сбоям в передаче сигнала.
Нетипичные загрязнения на корпусе зонда часто свидетельствуют о внутренних проблемах двигателя. Маслянистый налет или капли антифриза на наконечнике говорят о прорыве картерных газов или негерметичности прокладки ГБЦ. Белый порошкообразный налет – признак использования топлива с высоким содержанием присадок на основе свинца или кремния, которые разрушают каталитический слой. В таких случаях замена зонда без устранения первопричины даст лишь временный эффект.

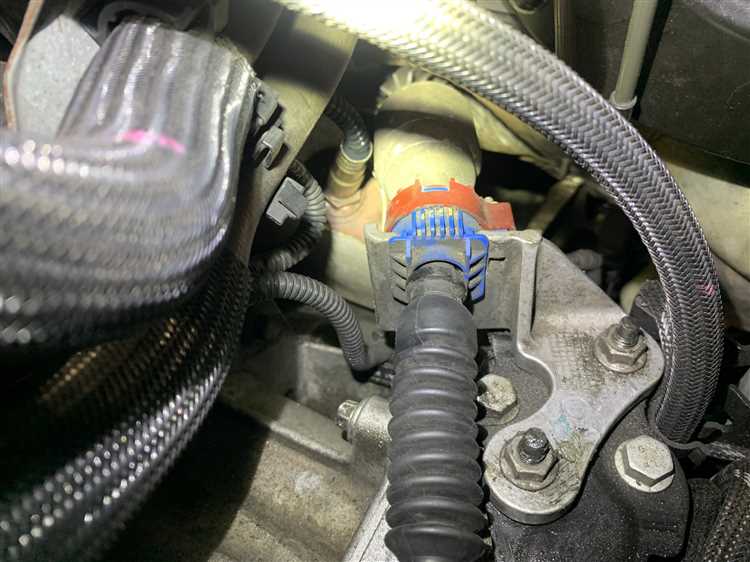

Как диагностировать лямбда зонд с помощью сканера OBD2 и специальных программ
Подключите сканер OBD2 к диагностическому разъёму автомобиля – обычно он расположен под рулевой колонкой или в бардачке. Убедитесь, что зажигание включено, но двигатель не запущен. Современные адаптеры, такие как ELM327 или Launch X431, поддерживают протоколы CAN, ISO 9141-2 и другие, необходимые для чтения данных с лямбда-зондов.
Запустите программу для диагностики: Torque Pro, FORScan (для Ford), CarScanner или OBD Auto Doctor. В разделе «Датчики» или «Live Data» найдите параметры, связанные с кислородными датчиками. Для переднего (верхнего) зонда ищите обозначения «O2 Sensor Bank 1 Sensor 1» или «Lambda Voltage». Задний (нижний) зонд обозначается как «Bank 1 Sensor 2».
Проверьте напряжение лямбда-зонда на холостом ходу и при повышенных оборотах (2500–3000 об/мин). Исправный датчик должен генерировать сигнал в диапазоне 0,1–0,9 В с частотой переключения 1–5 раз в секунду. Если напряжение стабильно держится на уровне 0,45 В или не меняется вовсе – датчик неисправен или загрязнён. Для широкополосных зондов (например, LSU 4.9) корректные значения лежат в пределах 0,7–4,5 мА.
Проанализируйте график сигнала в реальном времени. В программах типа Torque Pro можно построить график напряжения лямбда-зонда. Нормальная работа характеризуется пилообразной кривой с чёткими переходами между бедной и богатой смесью. Если линия ровная или имеет хаотичные скачки – датчик требует замены. Обратите внимание на время отклика: задержка более 200 мс указывает на износ.
Считайте коды ошибок, связанные с лямбда-зондами: P0130–P0135 (неисправность цепи), P0136–P0141 (низкий/высокий сигнал), P0171–P0175 (бедная/богатая смесь). Программы вроде FORScan позволяют сбросить ошибки и провести повторную диагностику после прогрева двигателя. Если коды появляются снова – проблема в датчике или проводке.
Сравните показания переднего и заднего зондов. Задний датчик должен показывать стабильное напряжение около 0,45 В, так как он контролирует работу катализатора. Если его показания повторяют сигнал переднего зонда – катализатор разрушен или задний датчик неисправен. Для точной диагностики используйте режим «Тест датчика кислорода» в программе, если он предусмотрен.
