Как подмотать электронный спидометр на камазе с тахографом

Корректировка показаний спидометра на КамАЗе с установленным тахографом – задача, требующая точного понимания работы бортовых систем. На грузовиках этой марки чаще всего применяются механические или электронные спидометры, интегрированные с датчиками скорости на коробке передач или заднем мосту. Тахограф, особенно цифровой (например, VDO DTCO 3283 или Штрих-Taxi 3), фиксирует данные о скорости, времени вождения и пробеге, синхронизируясь с CAN-шиной автомобиля. Любое вмешательство должно учитывать не только спидометр, но и сохранность данных в памяти тахографа и ЭБУ.

Основные методы коррекции включают замену датчика скорости, перепрошивку ЭБУ или использование специализированных программаторов. Для механических спидометров (например, на КамАЗ-5320) применяется регулировка тросового привода или замена шестерни в коробке передач. В электронных системах (КамАЗ-6520, 5490) требуется работа с сигналами от датчика Холла или индуктивного датчика, расположенного на КПП. Важно: некорректная настройка может привести к расхождению данных между спидометром, тахографом и системой мониторинга транспорта (ГЛОНАСС/GPS).

При работе с тахографом необходимо учитывать требования Приказа Минтранса №440 и Технического регламента Таможенного союза 018/2011. Несанкционированное изменение показаний влечет штраф до 50 000 рублей для юридических лиц. Для легальной корректировки используйте сертифицированные мастерские с лицензией ФБУ «Росавтотранс». Инструменты типа Kess V2, FGTech Galletto или TachoSoft позволяют редактировать данные в памяти тахографа, но требуют знания протоколов обмена (например, K-Line или CAN).

Перед началом работ проверьте тип спидометра и тахографа. На КамАЗах с двигателями Cummins или Mercedes-Benz OM457 чаще встречаются электронные системы с CAN-интерфейсом. В таких случаях корректировка возможна только через диагностический разъем OBD-II с использованием ПО типа Jaltest или Cummins Insite. Для механических систем (например, на старых моделях с двигателем КамАЗ-740) допустима замена приводной шестерни с изменением передаточного числа, но это влияет на точность показаний одометра.

Необходимые инструменты и оборудование для работы со спидометром

Для корректировки спидометра на КамАЗе с тахографом потребуется диагностический сканер, совместимый с протоколом J1939. Наиболее подходящие модели: Jaltest CV, Bosch KTS 570 или Launch X-431 Pro. Эти устройства поддерживают чтение и запись параметров электронного блока управления (ЭБУ), включая данные о пробеге и скорости. Без сканера с прямым доступом к CAN-шине невозможно корректно изменить показания спидометра, так как современные тахографы (например, VDO DTCO 3.0 или Stoneridge SE5000) синхронизируются с ЭБУ и блокируют несанкционированные вмешательства.

Обязательным инструментом является программатор для работы с микросхемами памяти. Для спидометров КамАЗа чаще всего используются микросхемы 93C46, 24C02 или 25LC640. Подходящие программаторы: TL866II Plus, CH341A с адаптером SOIC8 или RT809H. Программатор должен поддерживать чтение и запись в режиме ISP (In-System Programming), чтобы избежать демонтажа микросхемы с платы. Для работы с тахографом дополнительно потребуется адаптер TachoMaster или TachoPro, позволяющий обходить защиту от нелицензионных изменений.

Набор отвёрток и ключей включает торцевые головки 8, 10, 12 и 14 мм для снятия панели приборов, а также прецизионные отвёртки PH0, PH1 и T8 для разборки корпуса спидометра. Для отсоединения разъёмов ЭБУ и тахографа понадобятся стрипперы для снятия изоляции и кримпер для обжима контактов. При работе с проводкой используйте мультиметр с функцией измерения сопротивления и напряжения (например, Fluke 17B или UNI-T UT61E) для проверки целостности цепей датчика скорости.

Для калибровки спидометра после вмешательства необходим генератор сигналов частоты, имитирующий импульсы с датчика скорости. Подойдут модели FG-100 или GW Instek SFG-1013, способные выдавать сигнал в диапазоне 50–1500 Гц с амплитудой 5–12 В. Без этого оборудования невозможно точно настроить коэффициент передачи импульсов, что приведёт к расхождению реальной и отображаемой скорости. Для проверки работы спидометра на ходу используйте GPS-логгер (например, Garmin GLO 2) с точностью измерения скорости не менее 0,1 км/ч.

Дополнительно потребуются расходные материалы: припой Sn63/Pb37 или бессвинцовый SAC305, флюс RMA-223, термоусадочные трубки диаметром 2–6 мм и изолента 3M Super 33+. Для защиты от статического электричества используйте антистатический браслет и коврик. При работе с тахографом обязательно наличие лицензионного ПО от производителя (например, VDO TIS-Compact или Stoneridge Workshop), так как неофициальные утилиты часто некорректно взаимодействуют с защищёнными прошивками.

Проверка текущих показаний спидометра и тахографа перед корректировкой

Перед началом корректировки спидометра на КамАЗе с тахографом необходимо зафиксировать текущие показания обоих устройств. Для этого включите зажигание, не запуская двигатель, и сравните данные на приборной панели с информацией на экране тахографа. Разница в показаниях не должна превышать 2–3% от реальной скорости, иначе требуется диагностика датчика скорости или проводки. Особое внимание уделите хронологическим записям тахографа: проверьте последние 24 часа на предмет скачков скорости или несоответствий времени движения.

Используйте диагностический сканер, совместимый с протоколом J1939, для считывания данных с ЭБУ КамАЗа. Подключите устройство к диагностическому разъему (обычно расположен под рулевой колонкой) и запросите параметры PID 0x0D (скорость) и PID 0x2F (уровень топлива). Сравните полученные значения с показаниями спидометра и тахографа. Если сканер показывает скорость на 5–10 км/ч выше или ниже, чем на приборах, вероятна неисправность импульсного датчика или его привода.

Для проверки механической части спидометра демонтируйте приводной трос или датчик скорости (в зависимости от модели КамАЗа). Осмотрите шестерни на предмет износа зубьев или люфта – допустимый зазор не более 0,2 мм. Проверьте сопротивление датчика Холла (если установлен): при 20°C оно должно составлять 800–1200 Ом. При отклонениях замените неисправный элемент, так как даже незначительный износ приводит к систематической погрешности в показаниях.

Запустите двигатель и выполните тестовый заезд на ровном участке дороги длиной не менее 1 км. Зафиксируйте показания спидометра и тахографа на скоростях 40, 60 и 80 км/ч, используя GPS-навигатор с точностью не ниже 0,1 км/ч в качестве эталона. Рассчитайте погрешность по формуле: (показания прибора – реальная скорость) / реальная скорость × 100%. Допустимая погрешность спидометра – до +6% (но не менее 0%), тахографа – ±1%. Превышение этих значений указывает на необходимость калибровки или замены компонентов.

Сверьте данные тахографа с записями в памяти устройства. Войдите в меню тахографа (код доступа обычно «0000» или указан в документации) и запросите отчет за последние 7 дней. Обратите внимание на периоды, когда скорость превышала 90 км/ч – это может свидетельствовать о некорректной работе датчика или вмешательстве в систему. Если обнаружены расхождения, выполните сброс настроек тахографа к заводским (при наличии резервной копии данных) и повторите проверку. При сохранении ошибок обратитесь к сертифицированному сервисному центру для перепрошивки или замены блока управления тахографом.

Отключение и демонтаж приборной панели КамАЗа для доступа к спидометру

Перед началом работ отсоедините клемму «минус» аккумуляторной батареи, чтобы исключить короткое замыкание при демонтаже электрических разъемов. На моделях КамАЗ-5490 и 6520 приборная панель крепится на четырех винтах M6 с головкой под ключ на 10, расположенных по периметру: два в верхней части за декоративной накладкой и два снизу, под рулевой колонкой. Для доступа к нижним винтам потребуется снять пластиковый кожух рулевого вала, открутив три самореза T20.

После снятия крепежа аккуратно потяните панель на себя, избегая резких движений – за ней расположены жгуты проводов с разъемами типа AMP Junior Timer (для спидометра) и Deutsch DT (для тахографа). Отсоедините разъемы, нажав на фиксаторы: черный (питание) и серый (сигнал от датчика скорости). На моделях с аналоговым спидометром (например, КамАЗ-43118) дополнительно отключите тросик привода, вращая его против часовой стрелки до щелчка.

При демонтаже панели на КамАЗ-65115 обратите внимание на дополнительный кронштейн крепления в левой части – он фиксируется болтом M8 с головкой на 13. Если панель не поддается, проверьте наличие скрытых защелок в углах: нажмите на них плоской отверткой, одновременно потянув панель вниз. Избегайте приложения силы к стеклу спидометра – оно может треснуть при перекосе.

Для обратной установки сначала подключите все разъемы, убедившись в надежной фиксации (должен быть слышен щелчок), затем закрепите панель винтами в обратной последовательности. Перед окончательной затяжкой проверьте совмещение отверстий и отсутствие зазоров. После подключения аккумулятора включите зажигание и убедитесь в работоспособности спидометра и тахографа – показания должны соответствовать нулю при неподвижном автомобиле.

Методы ручной настройки механического спидометра на КамАЗе

Настройка механического спидометра КамАЗа начинается с проверки привода гибкого вала. Отсоедините трос от коробки передач и вращайте его вручную – при исправном состоянии он должен вращаться свободно, без заеданий. Если наблюдается сопротивление, замените трос или очистите его от грязи, используя WD-40 и ветошь. Для моделей с раздаточной коробкой (например, КамАЗ-4310) проверьте состояние шестерни привода: износ зубьев более 0,3 мм требует замены детали. Убедитесь, что передаточное число привода соответствует заводским параметрам – для большинства модификаций это 1:625 или 1:1000.

Калибровка показаний спидометра выполняется регулировкой магнитного узла. Снимите приборную панель, демонтируйте спидометр и найдите регулировочный винт на магнитном диске (обычно под заглушкой на задней крышке). Вращайте винт по часовой стрелке для увеличения показаний на 5–7 км/ч на каждые 10 оборотов, против – для уменьшения. Контролируйте изменения с помощью GPS-навигатора или эталонного спидометра, подключенного к диагностическому разъему. Для точной настройки используйте стенд с имитацией скорости 60 км/ч – погрешность не должна превышать ±2%.

После регулировки проверьте герметичность корпуса спидометра: попадание влаги вызывает коррозию магнита и искажение показаний. Уплотнительное кольцо смажьте силиконовой смазкой, а резьбовые соединения затяните с моментом 3–4 Н·м. При установке троса соблюдайте радиус изгиба не менее 150 мм – меньший радиус приводит к преждевременному износу и разрыву. Для моделей с электронным тахографом (ЕСТР) после настройки спидометра выполните синхронизацию данных через меню прибора, иначе возможны расхождения в показаниях скорости и пробега.

Использование диагностического сканера для электронной корректировки показаний

Электронная корректировка спидометра на КамАЗе с тахографом требует подключения диагностического сканера, совместимого с протоколом J1939 или K-Line. Наиболее эффективны устройства, поддерживающие работу с ЭБУ двигателя (например, Bosch EDC7UC31) и блоком управления тахографом (чаще всего VDO DTCO 1381 или 3283). Перед началом процедуры убедитесь, что сканер обновлён до последней версии прошивки – устаревшие версии могут не распознавать актуальные параметры.

Подключение сканера выполняется через диагностический разъём OBD-II (расположен под рулевой колонкой или в кабине слева от водителя). Для КамАЗов с двигателями Cummins или ЯМЗ-658 требуется адаптер с поддержкой CAN-шины, так как стандартный OBD-II не всегда обеспечивает полный доступ к необходимым параметрам. При подключении проверьте напряжение бортовой сети – оно должно быть в пределах 24±0,5 В, иначе возможны сбои в работе сканера.

После успешного подключения выберите в меню сканера раздел «Корректировка параметров» или «Настройка спидометра». В зависимости от модели тахографа алгоритм действий отличается:

• Для VDO DTCO 1381: перейдите в «Параметры транспортного средства» → «Калибровка скорости» → введите новый коэффициент (например, 0,95 для уменьшения показаний на 5%).
• Для DTCO 3283: используйте пункт «Настройка датчика скорости» → измените значение импульсов на километр (стандартное значение – 4000 имп/км для большинства КамАЗов).
• Для тахографов Stoneridge SE5000: требуется активация режима «Сервисное меню» через ввод PIN-кода (по умолчанию 123456), затем выберите «Корректировка скорости».

Коэффициент корректировки рассчитывается по формуле: Новый коэффициент = (Текущая скорость / Желаемая скорость). Например, если спидометр показывает 90 км/ч при реальной скорости 85 км/ч, коэффициент составит 0,944. Вводите значение с точностью до трёх знаков после запятой – округление приведёт к погрешности в показаниях. После ввода подтвердите изменения и дождитесь записи данных в память ЭБУ (обычно занимает 5–15 секунд).

Некоторые сканеры (например, Launch X431 или Autel MaxiSys) позволяют сохранять резервную копию заводских настроек перед корректировкой. Это критически важно, если планируется возврат к исходным параметрам или диагностика неисправностей в будущем. Резервная копия сохраняется на SD-карту или в облачное хранилище сканера – обязательно проверьте её целостность после создания.

После внесения изменений проведите тестовый заезд на участке с известной длиной (например, 1 км) и сравните показания спидометра с GPS-данными. Допустимая погрешность – не более 3% от реальной скорости. Если расхождение превышает этот показатель, повторите процедуру с уточнённым коэффициентом. Обратите внимание: на некоторых моделях КамАЗ (например, 6520 или 5490) корректировка через сканер затрагивает только тахограф, а спидометр на приборной панели требует отдельной настройки через CAN-шину.

Распространённые ошибки при корректировке:

1. Использование сканера без поддержки протокола J1939 – приводит к невозможности доступа к ЭБУ двигателя.
2. Ввод коэффициента без учёта передаточного числа моста (например, 5,94 для КамАЗ-5320) – искажает расчёт скорости.
3. Игнорирование предупреждений о несовместимости версий ПО тахографа и сканера – может вызвать блокировку устройства.
4. Корректировка при работающем двигателе – некоторые ЭБУ сбрасывают изменения после перезагрузки.

Для долгосрочной стабильности показаний после корректировки рекомендуется:

• Проверить состояние датчика скорости (расположен на КПП) – износ или загрязнение приводит к ложным сигналам.
• Обновить прошивку тахографа до последней версии – производители регулярно исправляют ошибки в алгоритмах расчёта скорости.
• Заменить CAN-шину при наличии повреждений или окисления контактов – это частая причина сбоев в передаче данных.
• Сбросить адаптивные настройки ЭБУ после корректировки (через сканер или отключением аккумулятора на 10 минут).

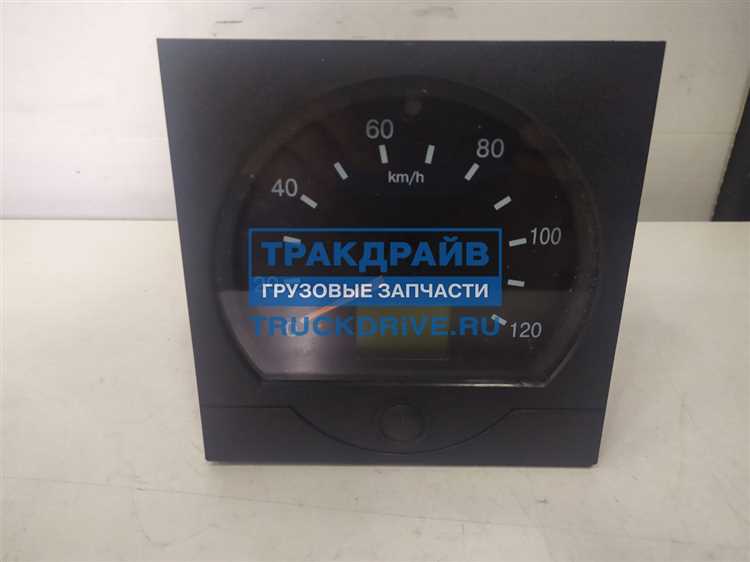

Синхронизация данных спидометра и тахографа после изменения показаний

После корректировки показаний спидометра на КамАЗе с тахографом критически важно обеспечить согласованность данных между двумя системами. Тахографы, особенно цифровые модели (например, VDO DTCO 3283 или Штрих-Taxi), хранят информацию о пробеге в защищённой памяти, недоступной для прямого редактирования. Разница в показаниях даже на 1–2% может вызвать ошибки в логах тахографа, что приведёт к штрафам при проверке инспекторами Ространснадзора.

Первый шаг – проверка текущих данных в тахографе через диагностический интерфейс. Для этого используйте ПО производителя (VDO TIS-Web, Штрих-Service) или универсальные сканеры типа TachoMaster. Сравните пробег, записанный в тахографе, с новыми показаниями спидометра. Если расхождение превышает 50 км, потребуется калибровка датчика скорости или перепрошивка блока управления двигателем (ЭБУ) с учётом новых параметров.

• Для аналоговых тахографов (например, КАСБИ-2712) синхронизация выполняется механически: регулировкой троса привода или заменой шестерни на коробке передач. Погрешность после настройки не должна превышать 0,5%.
• Цифровые тахографы требуют программной корректировки через CAN-шину. Используйте адаптеры типа K-Line или J2534 для доступа к ЭБУ. В ПО задайте новый коэффициент импульсов на километр (например, 4000 имп/км для КамАЗ-5490).
• При замене датчика скорости (индуктивного или Холла) обязательно выполните тестовый заезд на 10–15 км с фиксацией данных в тахографе. Проверьте соответствие показаний через отчёт о событиях.

Несоответствие данных часто возникает из-за некорректной работы датчика скорости или повреждения проводки. Проверьте сопротивление датчика (для индуктивных – 800–1200 Ом) и целостность экранированного кабеля. При обнаружении короткого замыкания или обрыва замените проводку полностью, а не паяйте повреждённые участки – это снижает помехоустойчивость.

После настройки проведите калибровку тахографа согласно регламенту ЕСТР. Для этого:

1. Подключите тахограф к диагностическому ПО.
2. Введите новый коэффициент импульсов (k-фактор) и радиус качения колёс (например, 520 мм для шин 315/80 R22.5).
3. Выполните калибровочный заезд на ровном участке дороги длиной не менее 1 км с постоянной скоростью 50–60 км/ч.
4. Сравните данные спидометра и тахографа. Допустимая погрешность – не более 1%.

При превышении погрешности повторите процедуру с другими параметрами k-фактора.

Завершающий этап – документирование изменений. Внесите данные о корректировке в журнал технического обслуживания автомобиля с указанием:

• старых и новых показаний спидометра;
• даты и времени проведения работ;
• использованного оборудования и ПО;
• подписи ответственного лица.

Сохраните резервную копию данных тахографа до и после синхронизации. Это защитит от претензий при проверках и упростит диагностику в случае повторных сбоев.
