Как сделать кодовый замок на ардуино

Кодовый замок на базе Arduino – это не только практичное решение для защиты дверей, шкафов или сейфов, но и отличный проект для изучения работы с микроконтроллерами, сенсорами и базовой электроникой. В отличие от готовых модулей, самодельный замок позволяет гибко настраивать сложность кода, количество попыток ввода и даже интегрировать дополнительные функции, например, SMS-уведомления или RFID-идентификацию. Для реализации потребуется плата Arduino Uno или Nano, мембранная клавиатура 4×4 (например, Keypad 4×4 Matrix), сервопривод SG90 или электромагнитный замок, а также резисторы на 10 кОм для подтяжки пинов.

Основная логика работы строится на сравнении введенного пользователем кода с заранее заданным в памяти Arduino. При успешном совпадении сервопривод поворачивается на 90 градусов, разблокируя механизм, или срабатывает реле, подавая питание на электромагнит. Для защиты от подбора пароля можно добавить таймер блокировки после трех неверных попыток – это реализуется через счетчик ошибок и функцию delay() или millis() для неблокирующей задержки. Важно учитывать, что мембранная клавиатура подключается к цифровым пинам Arduino через матричную разводку, где каждый столбец и строка соединяются с отдельным контактом.

Для питания проекта подойдет блок на 5 В (например, от зарядного устройства для смартфона) или батарейный отсек с напряжением 6–9 В. Если замок будет использоваться на улице, выбирайте влагозащищенный корпус и герметизируйте соединения термоусадкой. В коде обязательно предусмотрите возможность смены пароля без перепрошивки Arduino – для этого удобно использовать EEPROM, где хранится текущий код. Начинайте с простой версии с фиксированным паролем, а затем расширяйте функционал: добавляйте звуковые сигналы через пьезоизлучатель, светодиодную индикацию или связь с мобильным приложением через Bluetooth-модуль HC-05.

Выбор компонентов для сборки кодового замка

Микроконтроллер – основа проекта. Для кодового замка подойдет Arduino Uno R3 или Nano: первый удобнее для прототипирования, второй компактнее и дешевле. Оба работают на ATmega328P с тактовой частотой 16 МГц, чего достаточно для обработки ввода с клавиатуры и управления исполнительным механизмом. Избегайте плат на базе ESP8266 или ESP32, если не планируете удаленное управление – их Wi-Fi-модуль здесь избыточен и повышает стоимость.

Клавиатура – интерфейс ввода кода. Оптимальный выбор – мембранная клавиатура 4×4 (16 кнопок) или 3×4 (12 кнопок). Модели с подсветкой (например, Keypad 4x4 Backlit) удобны в темноте, но требуют дополнительного питания. Альтернатива – сенсорная клавиатура на базе TTP229, но она чувствительна к помехам и сложнее в настройке. Для надежности берите клавиатуры с металлизированными контактами – они служат дольше резистивных.

Исполнительный механизм зависит от типа замка. Для электромеханических замков подойдет соленоид на 12 В (например, ZYE1-0530) с тяговым усилием от 5 кг. Для электронных замков с ригелем – сервопривод MG996R (крутящий момент 10 кг·см) или шаговый двигатель 28BYJ-48 с драйвером ULN2003. Соленоиды быстрее, но потребляют до 1 А в импульсе – учитывайте это при выборе блока питания.

Блок питания должен обеспечивать стабильное напряжение и ток. Для Arduino и клавиатуры хватит 5 В от USB или адаптера на 1 А. Для соленоида или сервопривода потребуется отдельный источник на 12 В (2 А минимум). Используйте импульсные блоки питания – они компактнее и эффективнее линейных. Избегайте дешевых китайских адаптеров без фильтрации: пульсации напряжения могут вызывать ложные срабатывания.

Корпус и крепеж определяют долговечность конструкции. Для прототипа подойдет пластиковый кейс с отсеками для батарей (например, Hammond 1591XX). Для уличного использования берите алюминиевый корпус с IP65 (защита от пыли и влаги). Крепежные стойки M3 и винты с потайной головкой фиксируют плату Arduino и клавиатуру. Для соленоида используйте металлические кронштейны – пластиковые могут деформироваться от нагрузки.

Провода и разъемы влияют на надежность соединений. Для клавиатуры берите многожильные провода сечением 0,2 мм² – они гибкие и не ломаются при изгибах. Для силовых цепей (соленоид, сервопривод) используйте провода 0,75 мм². Разъемы Dupont удобны для макетирования, но для финальной сборки замените их на винтовые клеммники или пайку. Изолируйте соединения термоусадочной трубкой – изолента со временем отклеивается.

Подключение клавиатуры к плате Ардуино

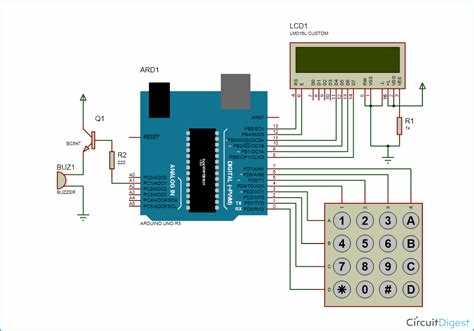

Для подключения мембранной клавиатуры 4×4 (например, модели KY-040 или аналогов) к Arduino Uno потребуется 8 цифровых пинов. Стандартная распиновка: строки (Rows) подключаются к пинам 2–5, столбцы (Columns) – к пинам 6–9. Используйте библиотеку Keypad, доступную в менеджере библиотек Arduino IDE, чтобы упростить обработку нажатий. В коде задайте массив символов для клавиш, например: char keys[4][4] = {{'1','2','3','A'},{'4','5','6','B'},{'7','8','9','C'},{'*','0','#','D'}};.

При пайке или использовании макетной платы избегайте длинных проводов – это снижает помехи. Для стабильной работы подключите подтягивающие резисторы на 10 кОм к каждой строке (Rows) или активируйте внутренние подтяжки Arduino командой pinMode(pin, INPUT_PULLUP). Если клавиатура не реагирует, проверьте соответствие пинов в коде и физическом подключении, а также наличие контакта в разъемах.

Для клавиатур 3×4 (например, модели TM1638) схема аналогична, но требует 7 пинов: 3 для строк, 4 для столбцов. Библиотека Keypad поддерживает оба формата – достаточно изменить размер массива keys и количество пинов в конфигурации. Пример инициализации: Keypad keypad = Keypad(makeKeymap(keys), rowPins, colPins, ROWS, COLS);, где rowPins и colPins – массивы с номерами пинов.

Настройка цифровых входов и выходов для управления замком

Для работы кодового замка на Arduino потребуется минимум три цифровых пина: один для считывания клавиатуры (если используется матричная клавиатура 4×4, достаточно 8 пинов), один для управления электромагнитом или сервоприводом (например, пин 9 с ШИМ для плавного управления) и один для светодиодного индикатора состояния (пин 13, так как на большинстве плат к нему подключен встроенный светодиод). При подключении клавиатуры избегайте пинов 0 и 1 – они зарезервированы для последовательного порта и могут вызвать конфликты при загрузке скетча.

Электромагнитный замок подключается через транзисторный ключ, например, NPN-транзистор типа 2N2222 или MOSFET IRF520. База транзистора соединяется с управляющим пином Arduino через резистор 220–470 Ом, а коллектор – с катушкой замка (напряжение питания катушки должно соответствовать номиналу, обычно 12 В). Эмиттер подключается к земле. Не забудьте установить диод 1N4007 параллельно катушке для защиты от обратных токов при отключении питания.

Для индикации состояния замка используйте RGB-светодиод или отдельные светодиоды. Например, красный (пин 12) сигнализирует о заблокированном состоянии, зелёный (пин 11) – о разблокировке, а жёлтый (пин 10) – о вводе неверного кода. Токоограничивающие резисторы для светодиодов выбирайте из расчёта 220 Ом при питании 5 В. Если требуется звуковая сигнализация, пьезоизлучатель подключается к пину 8 через резистор 100 Ом.

При настройке пинов в скетче используйте директивы pinMode() в функции setup(). Для входов клавиатуры укажите режим INPUT_PULLUP, чтобы избежать необходимости в дополнительных подтягивающих резисторах. Выходы для управления замком и индикаторами настраивайте как OUTPUT. Пример минимальной конфигурации: pinMode(9, OUTPUT); pinMode(10, OUTPUT); pinMode(2, INPUT_PULLUP);.

Для матричной клавиатуры 4×4 распиновка должна соответствовать библиотеке Keypad. Стандартное подключение: строки к пинам 2–5, столбцы – к 6–9. В коде инициализируйте объект клавиатуры с указанием пинов и символов кнопок: Keypad keypad = Keypad(makeKeymap(keys), rowPins, colPins, ROWS, COLS);. Проверяйте нажатия в основном цикле с помощью char key = keypad.getKey();.

Программирование логики проверки введенного кода

Логика проверки кода строится на сравнении введенной последовательности с эталонной. В простейшем случае используйте массив `char correctCode[] = {‘1’, ‘2’, ‘3’, ‘4’};` для хранения правильного пароля. Длина массива должна соответствовать количеству символов в коде – например, 4 или 6 цифр. Для динамического хранения введенных данных создайте аналогичный массив `char inputCode[6];` с запасом на максимальную длину.

Для обработки ввода применяйте счетчик символов. Объявите переменную `int inputIndex = 0;` и увеличивайте её при каждом нажатии кнопки клавиатуры. После ввода последнего символа сравните массивы с помощью функции `memcmp(inputCode, correctCode, codeLength) == 0`. Если результат равен нулю, код совпадает. Не используйте оператор `==` для сравнения массивов напрямую – это приведет к ошибкам.

Добавьте защиту от переполнения буфера. Перед записью нового символа проверяйте условие `if (inputIndex < codeLength)`. Если счетчик достиг максимального значения, игнорируйте дальнейший ввод или сбрасывайте его принудительно. Это предотвратит выход за границы массива и потенциальные сбои программы.

Реализуйте таймаут для сброса ввода. Используйте переменную `unsigned long lastInputTime;` для хранения времени последнего нажатия. При каждом вводе обновляйте её значением `millis()`. Если с момента последнего нажатия прошло более 5 секунд (`millis() — lastInputTime > 5000`), сбрасывайте `inputIndex` в ноль. Это защитит от случайного ввода кода посторонними.

Для повышения безопасности храните эталонный код в EEPROM. Используйте библиотеку `` и функцию `EEPROM.write(address, value)` для записи каждого символа по отдельности. При старте программы считывайте код обратно с помощью `EEPROM.read(address)`. Это позволит менять пароль без перепрошивки устройства.

Добавьте ограничение на количество попыток. Объявите переменную `int attemptCount = 0;` и увеличивайте её при каждой неудачной попытке. Если `attemptCount` превышает 3, блокируйте ввод на 30 секунд. Для отсчета времени блокировки используйте `millis()` и дополнительную переменную `unsigned long blockTime;`. После разблокировки сбрасывайте счетчик попыток.

Оптимизируйте проверку с учетом энергосбережения. Если устройство питается от батареи, переводите микроконтроллер в режим сна после 10 секунд бездействия. Используйте библиотеку `` и функцию `sleep_mode()`. Для пробуждения настройте внешнее прерывание на пин клавиатуры или кнопку сброса.

Реализация звуковых и световых сигналов при вводе

Для индикации состояния кодового замка подключите пьезоизлучатель к цифровому пину Arduino (например, D8) через резистор 220 Ом. Используйте функцию tone() для генерации звуковых сигналов: короткий сигнал (100 мс, 1000 Гц) при нажатии кнопки, длинный (500 мс, 500 Гц) при неверном коде и три коротких (по 200 мс) при успешном вводе. Светодиод (красный на D9, зелёный на D10) подключите через резисторы 330 Ом – красный загорается при ошибке, зелёный мигает дважды при правильном коде. Избегайте одновременного включения светодиодов, чтобы не перегружать пины.

В коде реализуйте проверку введённого кода через условные операторы: при совпадении с эталонным значением вызывайте функцию successSignal(), иначе – errorSignal(). Для экономии памяти храните звуковые паттерны в массивах: int successTones[] = {1000, 200, 1000, 200, 1000, 200};. Светодиоды управляйте через digitalWrite() с задержками delay(), но не более 200 мс, чтобы не блокировать основной цикл. Для плавного мигания зелёного светодиода используйте ШИМ (analogWrite()) с постепенным изменением яркости от 0 до 255.

При тестировании проверьте синхронность сигналов: звук и свет должны начинаться одновременно, иначе создастся впечатление нестабильной работы. Если пьезоизлучатель звучит тихо, замените резистор на 100 Ом или используйте активный buzzer. Для сложных мелодий примените библиотеку Pitches.h, но учтите, что она увеличивает размер скетча на ~2 КБ. Оптимизируйте код, вынося повторяющиеся участки в отдельные функции, например, blinkLED(int pin, int times, int delayMs).

Использование EEPROM для хранения пароля

EEPROM в Arduino (например, ATmega328P) позволяет хранить данные до 100 000 циклов записи, что достаточно для редко изменяемых паролей. Для работы с памятью используйте библиотеку EEPROM.h, встроенную в Arduino IDE. Пароль записывается побайтно: каждый символ строки занимает одну ячейку (адрес 0–1023 для ATmega328P). Пример записи 4-значного пароля:

• Выделите первые 4 ячейки EEPROM (адреса 0–3).
• Используйте EEPROM.write(address, value) для записи каждого символа.
• Проверяйте успешность записи с помощью EEPROM.read(address).

Для защиты от случайного перезаписывания добавьте контрольную сумму (например, XOR всех байтов пароля) в последнюю ячейку. При считывании пароля сравнивайте контрольную сумму с рассчитанной заново – это исключит ошибки при чтении.

Оптимизируйте количество записей: обновляйте пароль только при его изменении, а не при каждом запуске системы. Для длинных паролей (более 10 символов) используйте сжатие – например, кодирование ASCII-символов в HEX или упаковку двух цифр в один байт. Избегайте хранения пароля в виде строки с завершающим нуль-терминатором: это занимает лишнюю ячейку и усложняет проверку.

Сборка и подключение электромагнитного или сервоприводного замка

Выбор типа замка зависит от требований к надежности и механической нагрузке. Электромагнитные замки (например, 12V/24V 300–500 кг) подходят для дверей с высокой проходимостью, так как выдерживают усилие до 500 кг и не имеют движущихся частей. Сервоприводные замки (например, SG90 или MG996R) компактнее, но требуют точной настройки угла поворота и ограничены усилием в 10–20 кг. Для уличных условий выбирайте модели с влагозащитой IP65–IP67.

Подключение электромагнитного замка начинайте с проверки напряжения питания. Большинство моделей работают от 12V, но встречаются и 24V – используйте соответствующий блок питания с током не менее 1–2A. Подсоедините «+» к клемме замка, а «-» к общему проводу Arduino через NPN-транзистор (например, TIP120) или реле (SRD-05VDC-SL-C). Управляющий сигнал с пина Arduino подавайте на базу транзистора через резистор 1–2 кОм для защиты микроконтроллера.

• Для сервопривода SG90 используйте питание 5V от Arduino или внешнего источника (ток до 1A).
• Подключите сигнальный провод к любому ШИМ-пину (D3, D5, D6, D9, D10, D11 на Uno).
• Задайте угол поворота в коде: servo.write(90) для среднего положения, servo.write(0) – открыто, servo.write(180) – закрыто.
• При использовании мощных серв (MG996R) запитайте их отдельно от Arduino через 5V/3A блок питания, соединив «земли».

Механическая установка замка требует точности. Для электромагнитного замка закрепите ответную пластину на дверной коробке строго параллельно магниту – зазор не должен превышать 1–2 мм. При монтаже сервопривода используйте металлические кронштейны или 3D-печатные держатели, чтобы исключить вибрации. Рычаг сервы соедините с защелкой через тягу или зубчатую передачу – угол поворота должен обеспечивать полное открытие/закрытие без перекосов.

Тестирование проводите в два этапа. Сначала проверьте замок без двери: для электромагнитного замка подайте питание и убедитесь, что магнит удерживает груз не менее 70% от заявленного усилия. Для сервопривода запустите скетч с циклом открытия/закрытия и измерьте ток потребления – при нагрузке он не должен превышать 1.5A для SG90 и 2.5A для MG996R. На втором этапе установите замок на дверь и отрегулируйте механику: зазор для электромагнита, длину тяги для сервопривода.

Дополнительные меры безопасности включают защиту от перегрузки и ложных срабатываний. Для электромагнитного замка добавьте диод 1N4007 параллельно катушке (катодом к «+») для гашения ЭДС самоиндукции. В цепь сервопривода установите конденсатор 1000 мкФ/16V для сглаживания бросков тока. В коде Arduino предусмотрите задержку 500 мс между командами открытия/закрытия, чтобы избежать дребезга контактов и перегрева сервопривода.

Тестирование и отладка работы кодового замка

Логика проверки кода требует тестирования граничных условий. Задайте эталонный пароль (например, «1234») и протестируйте следующие сценарии: ввод правильного кода, ввод кода с одной ошибкой, ввод кода с превышением длины (если ограничение установлено), ввод пустой строки. Для каждого случая убедитесь, что сервопривод или электромагнит срабатывает только при корректном вводе. Время отклика системы не должно превышать 200 мс – превышение указывает на неоптимизированный код или задержки в обработке прерываний.

Проверка работы исполнительного механизма зависит от типа замка. Для сервопривода SG90 протестируйте углы поворота: при подаче команды на открытие вал должен поворачиваться на 90° за 0.5–0.8 с. Если движение прерывистое, увеличьте питание до 6 В или замените сервопривод на модель с металлическим редуктором. Для электромагнитного замка измерьте ток потребления: при напряжении 12 В он должен составлять 0.3–0.5 А. Если замок не удерживает дверь, проверьте механическое крепление и силу притяжения – минимальное усилие должно быть не менее 150 кг.

Тестирование энергопотребления критично для автономных систем. Подключите амперметр последовательно с питанием Arduino и измерьте ток в трех режимах: ожидание ввода (должно быть 20–30 мА), активный ввод кода (40–60 мА), срабатывание замка (для сервопривода – до 500 мА в пике). Если потребление превышает норму, отключите ненужные модули (например, светодиод на пине 13) или оптимизируйте код, убрав задержки delay() в пользу таймеров.

Финальный этап – стресс-тестирование. Запустите цикл из 1000 попыток ввода кода с интервалом 1 с между нажатиями. Система должна сохранять работоспособность без перезагрузок или зависаний. Проверьте температуру микроконтроллера: при длительной работе она не должна превышать 60°C. Если замок используется на улице, протестируйте его при температурах от –10°C до +50°C – в этих условиях возможны сбои из-за изменения сопротивления проводов или дрейфа параметров сервопривода.

Доработка корпуса и защита устройства от внешних воздействий

Корпус для кодового замка должен выдерживать механические нагрузки и защищать плату от пыли, влаги и случайных повреждений. Оптимальный материал – ударопрочный пластик типа ABS или поликарбоната толщиной не менее 3 мм. Для уличного применения используйте герметичные корпуса с классом защиты IP65 или выше, где первая цифра обозначает пыленепроницаемость, а вторая – устойчивость к струям воды. В местах крепления кнопок и дисплея установите силиконовые прокладки толщиной 1–1,5 мм, чтобы предотвратить попадание влаги через зазоры. Если замок монтируется на металлическую дверь, заземлите корпус, чтобы избежать статического электричества, способного повредить микроконтроллер.

Для защиты от вандализма и несанкционированного доступа к внутренним компонентам используйте скрытые винты с нестандартными головками (например, Torx T6 с защитным штифтом) или клеевые соединения на основе эпоксидной смолы. Внешние кнопки замените на мембранные или сенсорные панели без выступающих элементов – они менее подвержены износу и сложнее для взлома. Если замок устанавливается в общественном месте, добавьте металлическую пластину толщиной 2 мм поверх платы Arduino, чтобы предотвратить повреждение при ударах. Для дополнительной защиты от электромагнитных помех оберните плату в фольгу из меди или алюминия, подключив её к общему заземлению.

Температурные перепады и конденсат – критические факторы для электронных компонентов. В регионах с экстремальными условиями (-20°C и ниже) используйте термостабилизированные корпуса с теплоизоляцией из вспененного полиэтилена или пенополиуретана. Для предотвращения образования конденсата внутри корпуса разместите пакетики с силикагелем (1–2 шт. на 100 см³ объёма) и обеспечьте минимальную вентиляцию через фильтры из пористого материала. При монтаже на улице направьте дисплей и кнопки вниз или под углом, чтобы дождь не попадал на контакты.
