Ротор – ключевой элемент гидравлической тормозной системы, от которого зависит эффективность торможения, долговечность колодок и безопасность на трассе. Стандартные размеры роторов варьируются от 140 до 220 мм, но выбор не ограничивается диаметром. Важны материал, конструкция и совместимость с конкретной системой.
Для кросс-кантри и трейла оптимальны роторы 160–180 мм. Они обеспечивают баланс между весом и тормозным усилием, не перегружая вилку и раму. На эндуро и даунхилле требуются 200–220 мм – большая площадь рассеивания тепла предотвращает перегрев при длительных спусках. Для шоссейных велосипедов достаточно 140–160 мм, так как скорости ниже, а нагрузка на тормоза меньше.
Материал ротора влияет на износ и теплоотвод. Нержавеющая сталь – универсальный вариант: устойчива к коррозии, долговечна, но тяжелее алюминиевых аналогов. Алюминиевые роторы с стальным кольцом (например, Shimano RT-AD) легче на 20–30%, но быстрее изнашиваются. Для экстремальных условий подходят роторы с титановым сердечником – они выдерживают высокие температуры, но стоят в 2–3 раза дороже.
Конструкция ротора определяет жесткость и шумность. Сплошные роторы дешевле, но хуже охлаждаются – подходят для спокойного катания. Вентилируемые (с прорезями или перфорацией) эффективнее отводят тепло, но могут издавать свист при торможении. Роторы с волнистым краем (например, Shimano Ice Technologies) снижают вибрацию и шум, но требуют более частой замены колодок.
Совместимость с тормозной системой критична. Shimano использует крепление Center Lock, SRAM – шестиболтовое. Адаптеры позволяют устанавливать роторы разных стандартов, но это увеличивает вес и снижает надежность. Перед покупкой проверьте тип крепления на втулке и наличие подходящего адаптера для выбранного размера ротора.
При замене ротора учитывайте износ колодок. Новый ротор с изношенными колодками приведет к неравномерному торможению и быстрому выходу из строя. Рекомендуется менять ротор и колодки одновременно, особенно если на старом роторе видны глубокие канавки или неравномерный износ.
Какие типы роторов существуют и чем они отличаются
Роторы для велосипедных дисковых тормозов делятся на три основных типа: сплошные, вентилируемые и двухкомпонентные. Сплошные роторы – самые простые и дешевые, изготавливаются из цельного листа стали толщиной 1,8–2,3 мм. Их главное преимущество – низкая цена и малый вес, но они хуже отводят тепло, что критично при длительных спусках. Вентилируемые роторы имеют перфорацию или прорези между двумя стальными дисками, соединенными перемычками. Это улучшает охлаждение на 20–30% по сравнению со сплошными, но увеличивает вес на 15–25 грамм.
Двухкомпонентные роторы состоят из алюминиевого центра (спайдера) и стального тормозного кольца. Такая конструкция снижает вес на 30–50 грамм по сравнению с цельностальными аналогами, но требует точной центровки и дороже в производстве. Алюминиевый спайдер лучше гасит вибрации, что уменьшает риск резонанса на высоких скоростях. Однако стальное кольцо изнашивается быстрее, чем у монолитных роторов, особенно в грязных условиях.
По способу крепления роторы бывают шестиболтовыми и Center Lock. Шестиболтовые фиксируются шестью винтами к втулке, что обеспечивает надежность, но усложняет установку – требуется динамометрический ключ для равномерной затяжки (момент 4–6 Н·м). Center Lock использует шлицевое соединение с гайкой, как у кассеты, что ускоряет монтаж и снижает риск перекоса. Однако для замены такого ротора нужен специальный ключ Shimano TL-LR10 или аналоги.
Диаметр ротора напрямую влияет на тормозную мощность: чем больше размер, тем эффективнее торможение за счет увеличенного рычага. Стандартные диаметры – 140, 160, 180 и 203 мм. Для кросс-кантри и трейла достаточно 160 мм, для эндуро и даунхилла – 180–203 мм. Переход с 160 на 180 мм увеличивает тормозной момент на 12–15%, но требует проверки совместимости с вилкой и рамой. Некоторые производители, например SRAM, предлагают адаптеры для установки роторов большего диаметра на вилки, изначально рассчитанные на меньший размер.
Перфорация и прорези на роторах выполняют две функции: улучшают охлаждение и удаляют грязь с колодок. Перфорированные роторы (например, Shimano RT-MT800) эффективнее рассеивают тепло, но склонны к растрескиванию под нагрузкой. Прорези (как у Hope Floating) лучше очищают колодки от абразивных частиц, но издают больше шума. Для агрессивного катания предпочтительны роторы с комбинированной обработкой – перфорацией по краю и прорезями ближе к центру, как у Magura Storm HC.
Материал ротора определяет его долговечность и стоимость. Стальные роторы (AISI 420 или 440C) – самый распространенный вариант, устойчивый к коррозии и износу. Титановые роторы (например, от Ashima) легче на 40–50%, но стоят в 3–5 раз дороже и требуют специальных колодок. Карбоновые роторы (как у Carbon Ti) используются в профессиональном спорте для максимального снижения веса, но хрупкие и не подходят для повседневного катания. При выборе материала учитывайте условия эксплуатации: для мокрых трасс сталь – оптимальный выбор, для гонок – титан или карбон.
Как определить совместимость ротора с тормозной системой
Первым шагом проверьте тип крепления ротора. Стандартные варианты – 6-болтовое (используется в большинстве систем) и CenterLock (разработка Shimano, требует специального адаптера или втулки с соответствующим посадочным местом). Если ваша втулка поддерживает только один из форматов, выбор ротора ограничен. Для перехода с 6-болтового на CenterLock или наоборот потребуется адаптер, но учтите: каждый дополнительный элемент снижает жесткость конструкции и может влиять на тормозные характеристики.
Диаметр ротора должен соответствовать рекомендациям производителя тормозной системы. Например, Shimano Deore рассчитан на роторы от 160 до 203 мм, а SRAM Guide – от 180 до 220 мм. Превышение допустимого размера приводит к перегреву колодок и снижению эффективности торможения, особенно на затяжных спусках. Для гравийных велосипедов оптимальны роторы 140–160 мм, для эндуро – 180–203 мм, для даунхилла – 203–220 мм. Проверьте маркировку на калипере или в технической документации.
Материал и конструкция ротора влияют на совместимость с колодками. Стальные роторы универсальны и работают с органическими и металлическими колодками, но тяжелее алюминиевых или титановых. Ламинированные роторы (например, Shimano Ice Technologies) требуют колодок без абразивных включений, иначе быстро изнашиваются. Если используете керамические колодки, выбирайте роторы с гладкой поверхностью без насечек – они обеспечивают равномерный контакт и снижают шум. Перед установкой очистите ротор от заводской смазки спиртом или специальным обезжиривателем, иначе колодки будут скрипеть и плохо тормозить первые 50–100 км.
Какой диаметр ротора выбрать для разных стилей езды
Диаметр ротора напрямую влияет на эффективность торможения, теплоотвод и вес системы. Для кросс-кантри (XC) оптимальны роторы 140–160 мм: они обеспечивают достаточную мощность при минимальном весе. На трассах с затяжными спусками и резкими перепадами высот 160 мм – компромисс между контролем и маневренностью. Модели с алюминиевой сердцевиной (например, Shimano RT-MT800) снижают вес на 20–30 г без потери жесткости.
Трейл и эндуро требуют большего запаса прочности. Здесь стандарт – 160–180 мм. Роторы 180 мм увеличивают тормозной момент на 15–20% по сравнению с 160 мм, что критично на скоростных спусках с уклоном 15–25°. Для тяжелых райдеров (от 90 кг) или при использовании велосипеда с полной подвеской (ход 140–160 мм) рекомендуется сразу ставить 180 мм спереди и 160 мм сзади. Пример: SRAM CenterLine 180 мм с двухслойной конструкцией выдерживает нагрев до 600°C без деформации.
Даунхилл и фрирайд – территория роторов 200–220 мм. На скоростях свыше 60 км/ч и при перепадах высот от 500 м затяжные торможения нагревают ротор до 400–500°C. Роторы 203 мм (например, Hope Floating) имеют увеличенную площадь охлаждения на 25% по сравнению с 180 мм, что снижает риск закипания тормозной жидкости. Задний ротор 180–200 мм стабилизирует велосипед при резких остановках на неровностях.
Городские и туристические велосипеды редко нуждаются в роторах крупнее 160 мм. Для езды по асфальту и легкому бездорожью достаточно 140–160 мм: они легче, дешевле и не перегружают вилку. Исключение – грузовые велосипеды или райдеры с массой тела свыше 100 кг. В таких случаях 160 мм спереди и 140 мм сзади обеспечат стабильное торможение даже с полной загрузкой (до 50 кг).
Грэвел и велотуризм – пограничные дисциплины, где важен баланс между весом и надежностью. Стандартный выбор – 160 мм спереди и 140 мм сзади. На маршрутах с гравийными участками и перепадами высот (например, Альпы или Пиренеи) лучше увеличить передний ротор до 180 мм. Это компенсирует снижение эффективности торможения из-за загрязнения колодок и ротора. Для длительных поездок (от 100 км в день) выбирайте роторы с перфорацией или волнистым краем (например, Shimano RT-AD800) – они лучше отводят грязь и воду.
Детские и подростковые велосипеды комплектуются роторами 140–160 мм. Для детей до 12 лет (вес до 40 кг) достаточно 140 мм: больший диаметр создаст избыточный тормозной момент, что может привести к блокировке колеса. Подросткам (12–16 лет) подойдут 160 мм спереди и 140 мм сзади. Важно: на велосипедах с колесами 24–26 дюймов роторы крупнее 160 мм смещают центр тяжести, ухудшая управляемость.
Электровелосипеды (e-MTB, e-cargo) требуют усиленных роторов из-за высокой массы и скоростей. Для e-MTB оптимальны 180–203 мм: электродвигатель разгоняет велосипед до 25 км/ч за 3–4 секунды, что увеличивает нагрузку на тормоза. На грузовых e-bike (масса до 150 кг) ставьте 203 мм спереди и 180 мм сзади. Используйте роторы с увеличенной толщиной (2,3–3,0 мм) – они дольше сохраняют геометрию при частых торможениях. Пример: Magura Storm HC 203 мм выдерживает до 1000 циклов торможения с полной нагрузкой без потери эффективности.
При выборе диаметра учитывайте совместимость с калипером. Не все тормоза поддерживают роторы крупнее 180 мм: например, Shimano Deore M6000 рассчитан только на 160–180 мм, а Saint M820 – до 203 мм. Перед покупкой проверьте спецификации производителя. Также обратите внимание на тип крепления: шестиболтовые роторы универсальны, но CenterLock (шлицевое крепление) легче на 10–15 г и проще в установке. Для экстремальных дисциплин выбирайте плавающие роторы (например, TRP-22) – они компенсируют тепловое расширение и снижают риск деформации на 40%.
Материалы роторов: плюсы и минусы стали, алюминия и титана
Стальные роторы – выбор для экстремальных условий. Они выдерживают температуры до 600°C без деформации, что критично при длительных спусках с гор. Прочность на разрыв у нержавеющей стали (например, AISI 420) достигает 800 МПа, что в 2–3 раза выше, чем у алюминия. Однако вес стального ротора толщиной 1,8 мм – около 180 г (160 мм), что на 30–40% тяжелее алюминиевых аналогов. Коррозионная стойкость зависит от покрытия: хромированные модели служат дольше, но требуют регулярной очистки от грязи и реагентов.
Алюминиевые роторы – баланс цены и эффективности. Сплавы серии 6061-T6 или 7075-T6 обеспечивают достаточную жесткость при весе 110–130 г (160 мм). Теплопроводность алюминия в 4 раза выше, чем у стали, что ускоряет охлаждение, но при перегреве (свыше 200°C) сплав теряет прочность. Срок службы – 1,5–2 года при активном катании, после чего появляются микротрещины. Идеальны для кросс-кантри и трейла, где нагрузки умеренные, а вес критичен.
Титановые роторы – премиум-сегмент для гонок и агрессивного катания. Сплав Ti-6Al-4V легче алюминия (90–100 г на 160 мм) и прочнее стали (предел прочности – 900 МПа). Устойчив к коррозии и выдерживает температуры до 450°C без потери свойств. Главный недостаток – цена: титановый ротор стоит в 3–5 раз дороже стального. Также требует специальных колодок (например, с керамическим покрытием), так как стандартные металлические быстро изнашиваются из-за низкой теплопроводности титана.
Выбор материала зависит от дисциплины и бюджета. Для даунхилла и эндуро – сталь: прочность важнее веса. Для кросс-кантри и марафонов – алюминий: оптимальное соотношение цены и характеристик. Титан оправдан только в профессиональном спорте, где каждая грамм экономии влияет на результат. При покупке проверяйте толщину ротора: 1,8 мм для стали, 2,0–2,3 мм для алюминия, 1,5–1,8 мм для титана – стандартные значения для разных нагрузок.
Как проверить крепление ротора: стандарты IS и CenterLock
Перед проверкой крепления ротора определите стандарт втулки: IS (6 болтов) или CenterLock (шлицевое соединение с центральной гайкой). У каждого свои особенности монтажа и требования к инструментам. Для IS потребуется шестигранник на 5 мм или T25, для CenterLock – кассетный ключ на 40–50 мм или специальный инструмент Shimano TL-LR10.
Для роторов IS проверьте затяжку всех шести болтов динамометрическим ключом. Момент затяжки – 4–6 Н·м. Болты должны быть затянуты крест-накрест, начиная с любого, чтобы избежать перекоса диска. Если болты ослаблены, диск может сместиться при торможении, вызвав биение и неравномерный износ колодок. После затяжки прокрутите колесо и убедитесь, что ротор не задевает колодки.

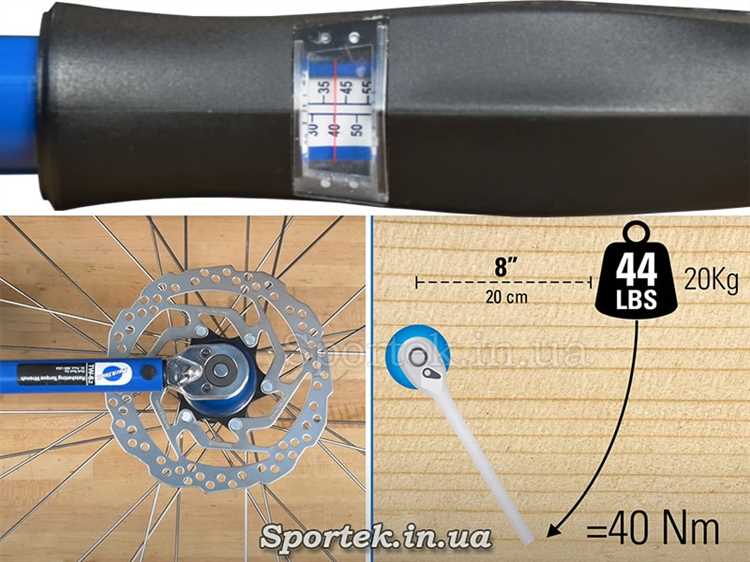

У роторов CenterLock основное внимание уделите центральной гайке. Момент затяжки – 40–50 Н·м. Гайка должна быть зафиксирована стопорным кольцом (если предусмотрено конструкцией). Проверьте, не проворачивается ли ротор на втулке: зажмите гайку и попробуйте сдвинуть диск рукой – люфт недопустим. Если ротор сидит неплотно, очистите шлицы от грязи и смазки, затем повторите установку.
- Признаки неправильного крепления ротора IS:
- Болты проворачиваются при затяжке (резьба повреждена или болт не до конца вкручен).
- Диск «гуляет» при нажатии на тормоз (неравномерная затяжка).
- Скрип или вибрация при торможении (перекос из-за деформированного крепежа).
- Признаки проблем с CenterLock:
- Ротор прокручивается на втулке (недостаточный момент затяжки или износ шлицов).
- Стопорное кольцо не фиксируется (повреждено или не соответствует стандарту).
- Биение диска более 0,1 мм (проверяется индикатором часового типа).
Для точной диагностики биения ротора используйте стенд или закрепите велосипед в станке. Поднесите индикатор к краю диска и медленно прокрутите колесо. Допустимое биение – не более 0,1 мм. Если значение выше, проверьте:
- Ровность самого ротора (деформация от удара или перегрева).
- Правильность установки на втулку (для IS – равномерность затяжки болтов, для CenterLock – чистоту шлицов).
- Состояние втулки (износ подшипников или фланцев).
После проверки и корректировки крепления проведите тестовый заезд на низкой скорости. Обратите внимание на:
- Отсутствие посторонних шумов (скрип, скрежет).
- Равномерность торможения без рывков.
- Нагрев ротора после нескольких интенсивных торможений (чрезмерный нагрев указывает на трение колодок о диск из-за перекоса).
Если дефекты сохраняются, замените ротор или обратитесь в мастерскую для профессиональной диагностики втулки.
Влияние веса ротора на торможение и общую динамику велосипеда
Вес ротора напрямую влияет на инерцию колеса, что критично при частых разгонах и торможениях. Например, ротор массой 160 г против 140 г увеличивает момент инерции колеса на ~3–5% в зависимости от диаметра. Для кросс-кантри, где каждый грамм на счету, разница в 20 г может замедлять разгон на 0,1–0,2 секунды на дистанции 100 м. В даунхилле же лишний вес компенсируется стабильностью при высоких скоростях, но требует большего усилия при модуляции тормоза.
Тормозная мощность не зависит от массы ротора напрямую, но его теплоемкость – да. Толстые роторы (2,3–3,0 мм) из нержавеющей стали эффективнее рассеивают тепло, чем тонкие (1,8 мм) алюминиевые или карбоновые аналоги. При длительном спуске ротор весом 200 г (180 мм) нагревается на 15–20% медленнее, чем 140-граммовый, что снижает риск фейдинга на 30–40%. Для эндуро и трейла оптимальный баланс – роторы 180–203 мм с толщиной 2,0–2,3 мм.
На динамику велосипеда влияет не только масса, но и распределение веса ротора. Центрально расположенный тяжелый ротор (например, двухкомпонентный с алюминиевой сердцевиной) уменьшает гироскопический эффект, облегчая маневрирование. В то же время легкий ротор с концентрированной массой по краю (как у некоторых карбоновых моделей) усиливает стабильность на прямых, но затрудняет резкие повороты. Для шоссейных и гравийных велосипедов предпочтительны роторы 140–160 мм с равномерным распределением массы.
Материал ротора определяет его вес и долговечность. Нержавеющая сталь (AISI 420) при толщине 2,0 мм весит ~180 г (160 мм), а алюминиевый ротор того же размера – ~120 г. Однако алюминий изнашивается в 2–3 раза быстрее, особенно в грязи или при агрессивном катании. Карбоновые роторы (80–100 г) снижают вес до минимума, но требуют специальных колодок и теряют эффективность при температурах выше 200°C. Для гонок XC и марафонов сталь остается золотым стандартом.
Вес ротора сказывается на ресурсе подвески. При каждом торможении инерция колеса передается на амортизаторы, увеличивая нагрузку на пружины и демпферы. На велосипеде с 180-граммовым ротором подвеска сжимается на 5–7% сильнее, чем с 140-граммовым, при одинаковом усилии торможения. Это критично для трейловых байков с ходом 140–160 мм: тяжелый ротор ускоряет износ сальников и требует более частой регулировки отскока.
Выбор ротора зависит от стиля катания и типа покрытия. Для городских велосипедов и фитнеса достаточно 140–160 мм роторов весом 120–150 г – они обеспечивают плавное торможение без лишней нагрузки. В кросс-кантри и трейле оптимальны 160–180 мм роторы (150–180 г), где баланс между весом и теплоотводом важнее крайних значений. Даунхилл и эндуро требуют 200–220 мм роторов (200–250 г) с усиленной конструкцией для работы в экстремальных условиях.
Монтаж ротора также влияет на его эффективность. Шестиболтовые крепления добавляют 10–15 г по сравнению с CenterLock, но обеспечивают более жесткое соединение. При установке тяжелого ротора (200+ г) рекомендуется использовать адаптеры с усиленными болтами (например, из титана), чтобы избежать вибраций. Для легких роторов (менее 140 г) достаточно стандартных стальных болтов – дополнительная масса адаптера нивелирует выигрыш в весе.
Как правильно установить ротор без перекосов и биения
Перед установкой ротора очистите поверхность фланца втулки и сам диск от грязи, масла и остатков старого фиксатора резьбы. Используйте безворсовую салфетку и изопропиловый спирт с концентрацией не менее 90%. Даже микроскопические частицы пыли или жира могут вызвать неравномерное прилегание, что приведёт к биению при вращении.
Проверьте состояние крепёжных болтов или центрирующего кольца (в зависимости от типа крепления). Болты должны быть без заусенцев, а резьба – чистой и неповреждённой. Для роторов с шестиболтовым креплением используйте динамометрический ключ с моментом затяжки 4–6 Н·м, соблюдая последовательность «звёздочка»: затягивайте болты крест-накрест, по 1/4 оборота за проход. Для роторов CenterLock затягивайте стопорное кольцо с усилием 40 Н·м.
Установите ротор на втулку, совместив метки выравнивания (если они есть). При отсутствии меток ориентируйтесь на равномерное распределение зазоров между ротором и фланцем. Перед окончательной затяжкой проверните колесо и наблюдайте за биением через индикатор часового типа или лазерный указатель. Допустимое биение не должно превышать 0,15 мм для гидравлических тормозов и 0,25 мм для механических.
Если биение обнаружено, ослабьте крепёжные болты и откорректируйте положение ротора, слегка постукивая по нему резиновым молотком или используя специальный инструмент для правки дисков. Для точной настройки зафиксируйте колесо в вилке или раме, чтобы исключить влияние люфтов подшипников. Повторяйте проверку после каждой корректировки, пока биение не устранится.
После установки ротора проведите тест на вращение: поднимите колесо и прокрутите его с умеренной скоростью. Прислушайтесь к посторонним звукам – скрежет или царапанье указывают на касание колодок. Проверьте зазор между ротором и колодками: он должен быть равномерным по всей окружности и составлять 0,5–1 мм. Если колодки задевают диск, отрегулируйте суппорт или повторите центровку.
Для долговременной стабильности используйте фиксатор резьбы средней прочности (например, Loctite 243) на крепёжных болтах. Избегайте чрезмерного затягивания – это может деформировать ротор. После первых 50 км пробега повторно проверьте затяжку болтов и биение, так как вибрации могут ослабить крепёж.
Когда и как часто нужно менять ротор на велосипеде
Ротор дисковых тормозов изнашивается неравномерно: его ресурс зависит от стиля езды, условий эксплуатации и материала. Стандартные стальные роторы толщиной 1,8–2,0 мм служат от 2 000 до 5 000 км при умеренной нагрузке. Агрессивное катание по пересечённой местности, частые резкие торможения или езда в грязи сокращают срок службы до 1 000–1 500 км. Алюминиевые роторы, используемые в некоторых бюджетных моделях, изнашиваются быстрее – уже через 800–1 200 км.
Критический износ определяется по остаточной толщине: производители указывают минимально допустимое значение на поверхности ротора (обычно 1,5 мм для стальных). Измеряйте толщину штангенциркулем в нескольких точках – неравномерный износ сигнализирует о необходимости замены. Визуальные признаки: глубокие борозды, трещины или синеватые пятна перегрева. Если ротор деформирован (биение превышает 0,15 мм), его также следует заменить – правка редко даёт долговременный эффект.
Регулярность проверки зависит от интенсивности использования. При ежедневных поездках по городу контролируйте состояние ротора каждые 500 км. Для кросс-кантри или эндуро интервал сокращается до 300 км, а при участии в гонках – после каждого заезда. Не полагайтесь только на слух: скрип или вибрация при торможении могут возникать из-за загрязнения колодок, а не износа ротора.
Замена ротора требуется при замене тормозных колодок, если их материал несовместим с текущим ротором. Например, металлические колодки быстро изнашивают органические роторы, а керамические – неэффективны со стальными. Также меняйте ротор при переходе на другой стандарт крепления (CenterLock на 6-болтовое или наоборот), если адаптеры не обеспечивают надёжной фиксации.
Температурные условия эксплуатации влияют на скорость износа. Частые спуски с гор приводят к перегреву ротора, что ускоряет его деградацию. В таких случаях используйте роторы увеличенного диаметра (203 мм вместо 160 мм) или модели с улучшенным теплоотводом (например, с перфорацией или волнистым краем). После экстремальных нагрузок дайте системе остыть перед проверкой – горячий ротор может показать ложное биение.
Не экономьте на качестве: бюджетные роторы из мягкой стали изнашиваются в 1,5–2 раза быстрее, чем фирменные (Shimano, SRAM, Hope). При замене учитывайте совместимость с тормозной системой: роторы для гидравлических и механических тормозов отличаются по конструкции. Устанавливайте новый ротор с чистыми болтами и динамометрическим ключом (момент затяжки для 6-болтовых – 4–6 Н·м, для CenterLock – 40–50 Н·м).
После установки проведите притирку: 20–30 плавных торможений на скорости 20–25 км/ч с постепенным увеличением усилия. Это равномерно распределит материал колодок по поверхности ротора и предотвратит локальный перегрев. Избегайте резких торможений первые 50 км – это продлит срок службы как ротора, так и колодок.
