Шлейф матрицы – это гибкая печатная плата, соединяющая экран телевизора с основной платой управления. Его повреждение приводит к характерным дефектам: вертикальные или горизонтальные полосы, искажение цветов, частичное или полное отсутствие изображения. Чаще всего неисправность возникает из-за механического износа, перегибов, окисления контактов или перегрева. В 70% случаев ремонт возможен без замены матрицы, если дефект локализован именно в шлейфе.
Для диагностики потребуется мультиметр в режиме прозвонки (200 Ом) и увеличительное стекло. Проверьте целостность дорожек: сопротивление между контактами на концах шлейфа должно быть близко к нулю. Если прибор показывает обрыв (1 или бесконечность), дефект подтвержден. Окисленные контакты определяются визуально – темные или зеленоватые пятна на медных площадках. В таких случаях достаточно зачистки ластиком или спиртом, но при глубокой коррозии потребуется перепайка.
Ремонт шлейфа требует паяльной станции с регулировкой температуры (250–300°C), тонкого жала (0,3–0,5 мм) и припоя с флюсом (например, ПОС-61). Если дорожка оборвана, восстановите ее с помощью тонкого провода (0,05–0,1 мм) или токопроводящего клея. При перегибах шлейфа в месте излома часто повреждается полиимидная основа – ее можно укрепить каптоновой лентой или эпоксидной смолой. Важно: пайку проводите быстро (3–5 секунд на контакт), чтобы не повредить соседние дорожки.
После ремонта проверьте шлейф на короткое замыкание между соседними контактами – расстояние между ними часто составляет 0,2–0,3 мм. Используйте мультиметр в режиме проверки диодов: прибор не должен пищать. Соберите телевизор и протестируйте изображение в разных режимах (статичное, динамическое). Если дефект сохраняется, проблема может быть в контроллере матрицы или самой панели – в этом случае ремонт своими силами нецелесообразен.

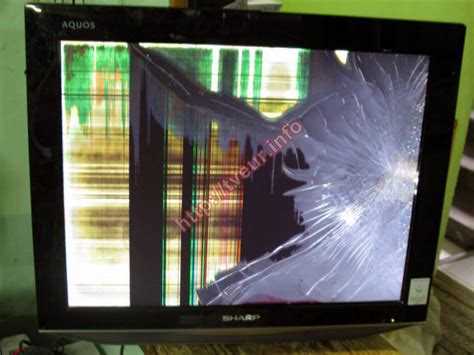

Как определить неисправность шлейфа матрицы по внешним признакам
Искажение изображения в виде «размытых» участков или цветовых пятен, не связанных с сигналом, – второй характерный симптом. Например, на экране могут появляться розовые, зеленые или синие зоны, которые не исчезают при переключении источников. Это происходит из-за нарушения передачи сигналов по отдельным линиям шлейфа, когда часть проводников работает с перебоями или вовсе не функционирует.
Если экран полностью гаснет при включении, но подсветка работает (видно слабое свечение при взгляде сбоку), проблема может крыться в обрыве шлейфа. Особенно это вероятно, если телевизор реагирует на пульт, но изображение отсутствует. Проверьте целостность шлейфа визуально: ищите следы перегибов, потертостей или темных пятен на гибкой ленте – это признаки механического повреждения.
Мерцание экрана или периодическое пропадание изображения при нагреве телевизора также указывает на шлейф. В таких случаях дефект проявляется через 10–30 минут после включения и усиливается при повышении температуры. Причина – расширение материалов шлейфа, из-за чего нарушается контакт в местах пайки или на разъемах. Попробуйте локально охладить шлейф феном (холодный режим) – если изображение стабилизируется, диагноз подтверждается.
Появление «битых» пикселей или артефактов в виде квадратов, линий или «снега» на части экрана часто связано с частичным обрывом шлейфа. В отличие от неисправной матрицы, такие дефекты не расползаются по всей площади, а локализуются в одной зоне. Например, если искажения возникают только в верхней трети экрана, повреждены соответствующие проводники шлейфа, отвечающие за этот участок.
Отсутствие реакции на сенсорные кнопки или некорректное отображение меню (например, часть текста пропадает) может быть следствием повреждения шлейфа, соединяющего плату управления с матрицей. В современных телевизорах часть сигналов проходит через тот же шлейф, что и видеоданные. Проверьте, не отходят ли контакты шлейфа от разъема на плате – иногда достаточно их аккуратно поджать.
Если при включении телевизора изображение появляется с задержкой в несколько секунд или требуется многократное перезапуск, это может говорить о плохом контакте в шлейфе. Особенно если после легкого постукивания по корпусу экран «оживает». В таких случаях шлейф либо окислился, либо его контакты недостаточно прижаты в разъеме. Демонтируйте заднюю крышку и осмотрите соединения – окисление выглядит как белый или зеленоватый налет на контактах.
Необходимые инструменты и материалы для ремонта шлейфа
Для восстановления шлейфа матрицы потребуется набор инструментов с определёнными характеристиками. Основной – паяльная станция с регулировкой температуры в диапазоне 200–350°C и тонким жалом (0,2–0,5 мм). Модели с керамическим нагревателем предпочтительнее из-за стабильности работы. Дополнительно нужны пинцет с антистатическим покрытием и изогнутыми губками для захвата тонких проводников, а также лупа с подсветкой (минимум 5x увеличение) или цифровой микроскоп для контроля качества пайки.
Расходные материалы включают бескислотный флюс (например, RMA-223 или гелевый флюс для SMD-компонентов) и припой с низкой температурой плавления (Sn63Pb37 или бессвинцовый Sn96.5Ag3Cu0.5). Толщина припоя – 0,3–0,5 мм. Для очистки контактов подойдёт изопропиловый спирт (концентрация не менее 95%) и безворсовые салфетки. Изолента на основе полиимида (каптон) толщиной 0,05 мм пригодится для временной фиксации шлейфа.
Для демонтажа корпуса телевизора понадобятся отвёртки с магнитными наконечниками: крестовая PH00 для мелких винтов и плоская 2,0 мм для защёлок. Пластиковые лопатки или медиаторы толщиной 0,5–1,0 мм помогут разъединить пластиковые элементы без повреждений. Если шлейф приклеен к рамке, используйте термофен с регулировкой температуры до 120°C для аккуратного отделения.
Для восстановления повреждённых дорожек шлейфа необходим токопроводящий клей (например, CircuitWorks CW2400) или серебросодержащая паста. Альтернатива – медная фольга толщиной 0,03 мм и эпоксидный клей с высокой адгезией. При обрыве нескольких проводников потребуется тонкий многожильный провод (сечение 0,05–0,1 мм²), например, МГТФ-0,07.
Контроль качества пайки осуществляется мультиметром в режиме прозвонки с порогом сопротивления не более 1 Ом. Для проверки сигналов на шлейфе используйте осциллограф с полосой пропускания от 100 МГц. Если ремонт предполагает замену разъёма, выбирайте оригинальные компоненты или аналоги с совместимыми посадочными размерами (например, FFC-разъёмы с шагом 0,5 мм).
Антистатический браслет с заземлением обязателен при работе с чувствительной электроникой. Для защиты матрицы от пыли и статического электричества используйте антистатическую плёнку или чистый полиэтилен. Рабочее место должно быть оборудовано заземлённым ковриком и источником рассеянного света (цветовая температура 5000–6500 К).
При отсутствии опыта пайки микроэлементов рекомендуется потренироваться на неисправных платах с аналогичными шлейфами. Для этого подойдут старые ноутбуки или мониторы с повреждёнными матрицами. Запасные шлейфы можно приобрести на специализированных площадках (например, AliExpress или eBay), указав точную модель телевизора – совместимость проверяется по номеру партии или фотографии разъёма.
В случае глубоких повреждений шлейфа (расслоение, окисление дорожек) может потребоваться полная замена. Для этого заказывайте шлейф с запасом по длине (на 10–15 мм больше оригинала) и проверяйте соответствие количества контактов. При пайке нового шлейфа используйте термоусадочную трубку диаметром 1,0–1,5 мм для изоляции мест соединений.

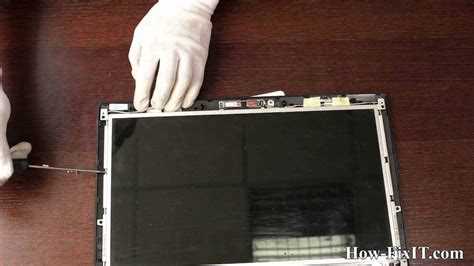

Пошаговая разборка телевизора для доступа к шлейфу матрицы
Отключите телевизор от сети и положите экраном вниз на мягкую поверхность, например, на полотенце или антистатический коврик. Снимите подставку, если она мешает – обычно она крепится на 2–4 винтах под резиновыми заглушками. У моделей с VESA-кронштейном демонтируйте металлическую пластину, открутив болты с тыльной стороны. Запоминайте расположение крепежа: винты разной длины используются для разных отверстий.
Снимите заднюю крышку, открутив все видимые винты по периметру. У современных телевизоров их может быть от 10 до 25 штук, включая скрытые под наклейками или резиновыми ножками. Некоторые модели имеют защелки по краям – аккуратно подденьте их пластиковой лопаткой, начиная с нижней части. Избегайте чрезмерного давления: пластик тонкий и может треснуть.
После снятия крышки отсоедините шлейфы питания и сигнальные кабели, ведущие к плате управления. Запомните их расположение или сфотографируйте: у каждого разъема своя форма и ключ, предотвращающий неправильное подключение. Шлейфы матрицы обычно подключены к T-CON плате через LVDS или eDP-разъемы – они могут быть зафиксированы защелками или металлическими скобами. Отсоединяйте их, потянув за пластиковый язычок, а не за провода.
Демонтируйте металлический экран, закрывающий платы. Он крепится на винтах или защелках и часто приклеен к раме двусторонним скотчем. Если экран не поддается, прогрейте края феном на низкой температуре (до 60°C) – это ослабит клей. Будьте осторожны с конденсаторами на плате питания: даже после отключения они могут сохранять заряд до нескольких часов.
Найдите шлейф матрицы – это плоский кабель шириной от 1 до 5 см, идущий от панели экрана к T-CON плате. У некоторых телевизоров он приклеен к металлической рамке или закреплен пластиковыми держателями. Если шлейф проходит под рамкой, аккуратно снимите ее, открутив винты по периметру. Не перегибайте кабель: повреждение проводников приведет к артефактам на экране.
Перед извлечением шлейфа проверьте его крепление. В большинстве случаев он вставляется в разъем с нулевым усилием (ZIF) и фиксируется пластиковой планкой. Поднимите планку на 90 градусов, потяните шлейф параллельно плате, а не вверх. Если кабель припаян, потребуется паяльник с тонким жалом и опыт работы с микросхемами. В этом случае лучше обратиться к специалисту – перегрев контактов выведет матрицу из строя.
Методы диагностики повреждений шлейфа без специального оборудования
Первый признак неисправности шлейфа – артефакты на экране: вертикальные или горизонтальные полосы, искажения цветопередачи, мерцание. Осмотрите шлейф визуально при хорошем освещении, используя лупу с 5–10-кратным увеличением. Ищите микротрещины на проводниках, потемнения или следы окисления на контактных площадках, отслоения лакового покрытия. Особое внимание уделите местам изгибов – там чаще всего возникают обрывы из-за усталости материала.
Проверка целостности шлейфа мультиметром в режиме прозвонки (200 Ом) позволяет выявить обрывы. Отсоедините шлейф от платы и матрицы, закрепите щупы на противоположных концах одного проводника. Сопротивление исправного участка не должно превышать 1–2 Ом. Если прибор показывает бесконечность или скачки значений, проводник повреждён. Для проверки изоляции между соседними дорожками установите мультиметр в режим измерения сопротивления на 20 МОм – показания должны стремиться к бесконечности.
Метод «покачивания» помогает обнаружить скрытые дефекты. Подключите телевизор к питанию и аккуратно сгибайте шлейф в разных местах, наблюдая за экраном. Появление или исчезновение артефактов при определённом положении указывает на точку обрыва. Работайте в тонких хлопчатобумажных перчатках, чтобы избежать статического электричества. Избегайте резких движений – чрезмерный изгиб может усугубить повреждение.
Тест с подсветкой через шлейф эффективен для прозрачных или полупрозрачных моделей. Отсоедините шлейф от матрицы и направьте на него яркий светодиодный фонарь с узким лучом. Внимательно осмотрите проводники на просвет: обрывы проявятся как тёмные разрывы, а короткие замыкания – как нехарактерные перемычки между дорожками. Метод работает только с шлейфами без металлизированного экранирования.
Проверка контактных площадок на плате и матрице требует чистки спиртом и последующего осмотра. Используйте безворсовую салфетку, смоченную в изопропиловом спирте (90% и выше). Протрите контакты, удаляя оксидную плёнку и загрязнения. После высыхания осмотрите площадки на предмет микротрещин или отслоения меди. Если контактная группа матрицы выполнена в виде гибких «лепестков», убедитесь, что они не деформированы и плотно прилегают к шлейфу.

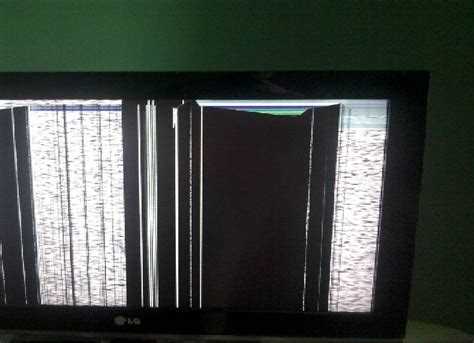

Анализ характера артефактов позволяет локализовать повреждение. Вертикальные полосы одного цвета указывают на обрыв дорожки, отвечающей за соответствующий цветовой канал (R, G или B). Хаотичные цветные точки или «снег» часто свидетельствуют о нарушении контакта в разъёме. Если изображение двоится или сдвинуто по горизонтали, проблема, скорее всего, в дорожках синхронизации. Запишите последовательность появления дефектов при нагреве телевизора – это поможет отличить механическое повреждение от термического расширения.
Как правильно отсоединить и подключить шлейф матрицы
При подключении шлейфа соблюдайте следующие правила:
- Проверьте целостность контактов на шлейфе – окисление или загрязнение удалите спиртовой салфеткой (изопропиловый спирт 90%+), не используйте абразивы.
- Совместите ключ на шлейфе (выступ или выемка) с ответной частью разъёма – неправильная ориентация приведёт к короткому замыканию.
- Вставляйте шлейф до упора, пока не услышите щелчок фиксатора или не почувствуете сопротивление. На моделях с металлическими фиксаторами (например, Panasonic) дополнительно прижмите их пальцем после установки.
- После подключения визуально проверьте равномерность входа шлейфа в разъём – зазоры или перекосы недопустимы.
- Перед включением телевизора убедитесь, что все кабели и крепления матрицы установлены правильно, иначе возможны артефакты изображения или полный отказ экрана.
На некоторых телевизорах (например, Philips с матрицами AUO) после подключения требуется сбросить настройки через сервисное меню – коды доступа уточняйте в документации к конкретной модели.
Техники восстановления контактов на повреждённом шлейфе
Повреждение контактов шлейфа матрицы – распространённая проблема, приводящая к артефактам изображения, полосам или полному отсутствию сигнала. Восстановление требует точности и правильного подбора инструментов. Основные методы включают механическую зачистку, пайку и применение токопроводящих составов. Выбор техники зависит от типа повреждения: окисление, обрыв дорожек или отслоение контактных площадок.
Для механической зачистки используйте ластик с жёстким абразивом или стекловолоконную щётку. Окисленные участки обрабатывайте круговыми движениями, удаляя налёт до появления блестящего металла. Избегайте чрезмерного давления – тонкие дорожки шлейфа легко повредить. После зачистки протрите поверхность спиртом (изопропиловым, 99%) для удаления остатков оксидов и жира. Этот метод эффективен при поверхностном окислении, но не подходит для глубоких обрывов.
Пайка микродорожек требует паяльной станции с регулировкой температуры (260–300°C) и тонкого жала (0,2–0,5 мм). Используйте припой с низкой температурой плавления (например, Sn42/Bi58) и флюс без кислоты (RMA-223). Алгоритм действий:
- Зафиксируйте шлейф на ровной поверхности с помощью термостойкого скотча.
- Нанесите минимальное количество флюса на повреждённый участок.
- Прикоснитесь жалом к дорожке на 1–2 секунды, затем добавьте припой.
- Проверьте соединение мультиметром в режиме прозвонки.
При пайке избегайте перегрева – длительный контакт жала с дорожкой может привести к её отслоению от подложки.
Токопроводящие клеи и пасты – альтернатива пайке для восстановления контактов без нагрева. Подходят составы на основе серебра (например, CircuitWorks CW2400) или графита. Наносите материал тонким слоем с помощью зубочистки или иглы, соблюдая шаг дорожек. После высыхания (обычно 10–30 минут) проверьте сопротивление между контактами – оно не должно превышать 1 Ом. Недостаток метода: со временем клей может потерять проводимость из-за окисления или механических нагрузок.
При отслоении контактных площадок от подложки шлейфа используйте эпоксидный клей с наполнителем из металлического порошка (например, Devcon Plastic Steel). Смешайте компоненты в пропорции 1:1, нанесите микродозу на край площадки и прижмите её к подложке с помощью пинцета. Зафиксируйте положение на 24 часа. Для ускорения полимеризации допустим локальный нагрев до 60°C, но не выше – риск деформации шлейфа.
После восстановления контактов обязательно протестируйте шлейф под нагрузкой. Подключите матрицу к плате и включите телевизор на 30–60 минут. Если артефакты не появляются, зафиксируйте шлейф термоусадочной трубкой или изолентой, чтобы предотвратить повторные повреждения. При нестабильной работе проверьте все восстановленные участки мультиметром – сопротивление между соседними дорожками должно стремиться к бесконечности, а между контактами одной дорожки – к нулю.
Особенности пайки тонких проводников шлейфа матрицы
Шлейфы матриц современных телевизоров содержат проводники толщиной от 0,05 до 0,2 мм, что требует использования паяльника мощностью не более 25 Вт. Температура жала не должна превышать 280–300°C – превышение приводит к отслоению медных дорожек от полиимидной основы. Для контроля используйте терморегулируемый паяльник с узким жалом типа «игла» или «микро-волна» диаметром 0,5–1 мм.
Перед пайкой зачистите контактные площадки шлейфа скальпелем или лазерным ножом, удаляя остатки старого припоя и оксидную пленку. Избегайте механического воздействия на проводники – даже легкое нажатие может вызвать микроразрывы. Для обезжиривания используйте изопропиловый спирт с концентрацией не менее 95%, нанося его безворсовой салфеткой или кистью из натурального волоса.
Припой для пайки должен иметь низкую температуру плавления (например, Sn63Pb37 с температурой 183°C или бессвинцовый SAC305 – 217°C) и диаметр 0,3–0,5 мм. Наносите припой точечно, дозируя количество: избыток приведет к замыканию соседних дорожек, недостаток – к холодной пайке. Флюс выбирайте безотмывочный на основе канифоли или синтетических смол (например, RMA-223), чтобы избежать коррозии после пайки.
Время контакта жала с проводником не должно превышать 2–3 секунды. При перегреве полиимидная основа шлейфа деформируется, что нарушает геометрию контактов. Для равномерного прогрева используйте технику «паяльного мостика»: прикоснитесь жалом к припою на контактной площадке, затем перенесите каплю на проводник. Избегайте прямого давления на шлейф – фиксируйте его пинцетом или вакуумным держателем.
После пайки проверьте качество соединения под микроскопом с увеличением 10–20x. Ищите признаки перегрева: потемнение полиимида, вздутие дорожек, неравномерное растекание припоя. Для тестирования используйте мультиметр в режиме прозвонки, измеряя сопротивление между соседними контактами – оно должно стремиться к бесконечности. При обнаружении замыканий удалите излишки припоя медной оплеткой или вакуумным отсосом.
Для защиты от окисления нанесите тонкий слой конформного покрытия (например, акрилового лака или силиконового компаунда). Избегайте использования эпоксидных смол – они создают механическое напряжение при отверждении. При работе с многослойными шлейфами учитывайте, что внутренние проводники могут быть скрыты под изоляционным слоем: пайка без предварительного удаления изоляции приведет к короткому замыканию.
При пайке гибких шлейфов (FPC) используйте термостойкий скотч для фиксации на рабочей поверхности. Избегайте изгибов шлейфа под углом менее 90° в зоне пайки – это приводит к микротрещинам. Для восстановления поврежденных дорожек применяйте токопроводящий клей на основе серебра (например, CircuitWorks CW2400), нанося его шприцем с иглой 0,2 мм. Время полимеризации клея – не менее 24 часов при комнатной температуре.
