Резистор на 1 кОм – один из самых распространённых компонентов в электронике. Его номинал обозначается цветовой маркировкой из четырёх или пяти полос. Для четырёхполосного варианта последовательность цветов: коричневый, чёрный, красный, золотистый (допуск ±5%). Пятиполосный резистор имеет дополнительную полосу для точности: коричневый, чёрный, чёрный, коричневый, золотистый (±5%) или коричневый, чёрный, чёрный, коричневый, коричневый (±1%).
При выборе резистора на 1 кОм обращайте внимание на маркировку и мощность. Для высокоточных схем используйте пятиполосные резисторы с допуском ±1% (цвета: коричневый, чёрный, чёрный, коричневый, коричневый). В импульсных цепях проверяйте предельную рассеиваемую мощность – при токе свыше 30 мА стандартный резистор на 0,25 Вт перегреется.
Фото резистора на 1 кОм должно показывать чёткую цветовую маркировку и пропорции корпуса. Если полосы стёрты или неразличимы, используйте мультиметр в режиме измерения сопротивления. Погрешность измерения не должна превышать ±2% для надёжной работы схемы.
Как выглядит резистор на 1 кОм: фото и описание
В SMD-исполнении резистор на 1 кОм маркируется кодом 1001 или 102 (первые две цифры – номинал, третья – количество нулей). Размеры корпуса: 0402 (1×0,5 мм), 0603 (1,6×0,8 мм) или 0805 (2×1,2 мм). Для поверхностного монтажа выбирайте компоненты с мощностью не менее 0,125 Вт, чтобы избежать деградации при длительной нагрузке.
Какие цветовые полосы у резистора на 1 килоом
Резистор на 1 кОм (1000 Ом) с допуском ±5% маркируется четырьмя цветовыми полосами: коричневая, чёрная, красная и золотая. Первые две полосы обозначают номинал: коричневая – «1», чёрная – «0» (итого «10»). Третья полоса – множитель: красная соответствует 10² (100), что даёт 10 × 100 = 1000 Ом. Золотая полоса указывает на допуск ±5%. Для резисторов с допуском ±1% (пять полос) схема меняется: коричневая, чёрная, чёрная, коричневая, коричневая (100 × 10¹ = 1000 Ом, допуск ±1%).
При проверке ориентируйтесь на стандарт IEC 60062:
- Первая полоса всегда ближе к краю резистора – если сомневаетесь, ищите золотистую или серебристую (допуск) на противоположном конце.
- Красная полоса как множитель (10²) встречается только у номиналов от 100 Ом до 9,9 кОм – у 1 кОм она обязательна.
- Если резистор имеет только три полосы, допуск по умолчанию ±20% (отсутствует золотая/серебристая полоса).
Как отличить резистор 1 кОм от других номиналов по маркировке
Резисторы на 1 кОм маркируются по-разному в зависимости от типа корпуса и стандарта производителя. Наиболее распространённая цветовая маркировка для этого номинала – коричневая, чёрная, красная полосы (1-0-2), где последняя полоса обозначает множитель ×100. В SMD-резисторах используется трёх- или четырёхзначный код: «1001» или «102» – здесь первые две цифры (10) указывают на значение, а последняя (2) – количество нулей (1000 Ом).
В советских и некоторых зарубежных резисторах встречается буквенно-цифровая маркировка: «1К» или «1kΩ». Буква «К» (килоом) ставится после цифры, если значение превышает 1000 Ом, но не достигает мегаома. Важно: в импортных компонентах «1k» пишется без пробела, а в отечественных – с пробелом («1 К»).
Для резисторов с допуском 5% (серия E24) цветовая маркировка включает четвёртую полосу – золотистую. Если на корпусе только три полосы, допуск по умолчанию составляет 20%, а номинал всё равно определяется по первым трём. Пример: коричневая-чёрная-красная – 1 кОм, но без четвёртой полосы точность ниже.
В SMD-резисторах с кодом EIA-96 (прецизионные) используется двухзначный код + буква. Для 1 кОм это «01C» – «01» соответствует значению 100, а «C» – множитель ×10. Список кодов EIA-96 доступен в документации производителя, но для быстрой идентификации достаточно запомнить: «01C» = 1 кОм, «01B» = 100 Ом, «01D» = 10 кОм.
При проверке мультиметром резистор 1 кОм должен показывать значение в диапазоне 950–1050 Ом (для 5% допуска). Если маркировка стёрта или нечитаема, измерение сопротивления – единственный надёжный способ подтвердить номинал. Однако учитывайте, что параллельное или последовательное подключение других элементов может исказить результат.

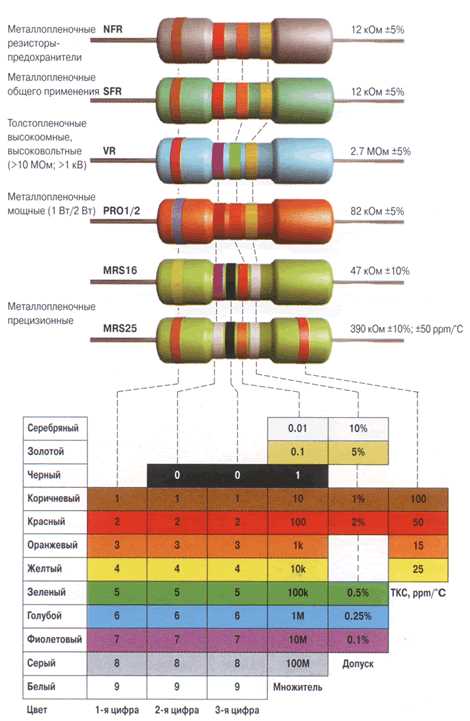

Где искать значение сопротивления на корпусе резистора
На большинстве современных резисторов значение сопротивления наносится в виде цветовой маркировки – системы цветных полос. Для резистора на 1 кОм (1000 Ом) характерны четыре или пять полос. В четырёхполосной схеме первые две полосы обозначают числовое значение (коричневая – 1, чёрная – 0), третья – множитель (красная – ×100), четвёртая – допуск (золотая – ±5%). Пятиполосные резисторы добавляют третью значащую цифру, но принцип остаётся тем же: первые три полосы – число, четвёртая – множитель, пятая – допуск.
На резисторах с низкой мощностью (до 0,5 Вт) маркировка часто компактна и расположена вдоль корпуса. У SMD-резисторов значение указывается цифро-буквенным кодом: например, 102 означает 10 × 10² = 1 кОм. Первые две цифры – номинал, третья – количество нулей. Для резисторов с допуском 1% используется трёхзначный код (например, 1001 – 100 × 10¹ = 1 кОм), где последние две цифры – множитель.
- Резисторы старого образца (например, советские МЛТ) могут иметь прямую цифровую маркировку:
1Кили1kΩ. Буква «К» здесь обозначает килоомы, а «Ω» – омы. - На мощных резисторах (от 1 Вт) значение часто выбито на керамическом или металлическом корпусе лазером или краской. Ищите надписи вроде
1k0или1000Ω.
При расшифровке цветовой маркировки учитывайте направление чтения: полоса допуска (золотая, серебряная или коричневая) обычно шире остальных и смещена к краю. Если все полосы одинаковой ширины, ищите зазор между третьей и четвёртой полосой – он указывает на начало отсчёта. Для проверки используйте онлайн-калькуляторы маркировки или справочные таблицы, но помните: цветовая гамма может варьироваться у разных производителей (например, оттенки красного иногда путают с оранжевым).

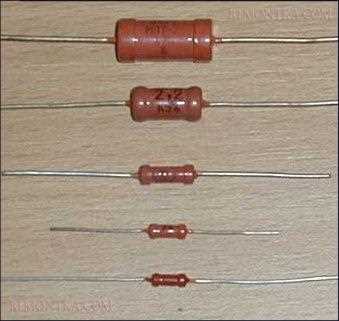

Какие размеры и формы бывают у резисторов на 1 кОм
Резисторы на 1 кОм выпускаются в корпусах стандартных типоразмеров, определяемых мощностью рассеивания. Наиболее распространены металлоплёночные и углеродные резисторы с габаритами: 2,5×6,8 мм (мощность 0,125 Вт), 3,5×9 мм (0,25 Вт), 5×11 мм (0,5 Вт) и 6,5×15 мм (1 Вт). Для поверхностного монтажа (SMD) используются чип-резисторы типоразмеров 0402 (1×0,5 мм), 0603 (1,6×0,8 мм), 0805 (2×1,25 мм) и 1206 (3,2×1,6 мм), где цифры обозначают длину и ширину в сотых долях дюйма. Прецизионные резисторы с допуском 1% или 0,5% часто имеют увеличенные размеры из-за дополнительных слоёв металлизации.
Как выглядит SMD-резистор на 1 кОм и его обозначение
SMD-резистор на 1 кОм чаще всего маркируется кодом 102 или 1K0 в зависимости от типоразмера и стандарта производителя. На корпусах типоразмеров 0402, 0603 и 0805 код 102 обозначает сопротивление: первые две цифры – номинал (10), третья – множитель (10² = 100), что в сумме даёт 10 × 100 = 1 кОм. Для более крупных корпусов (1206 и выше) используется маркировка 1K0, где буква K заменяет десятичную точку, а 0 указывает на отсутствие дополнительных нулей.
Внешне SMD-резистор на 1 кОм представляет собой прямоугольный керамический чип с металлизированными контактными площадками по краям. Цвет корпуса обычно чёрный или тёмно-серый, но встречаются и варианты с зелёным, синим или коричневым покрытием – это зависит от материала защитного слоя. На поверхности может быть нанесён код маркировки, однако у резисторов типоразмера 0402 и меньше надписи часто отсутствуют из-за малых габаритов (1,0 × 0,5 мм). В таких случаях номинал определяется по документации платы или с помощью мультиметра.
- Типоразмеры и габариты (длина × ширина в мм):
- 0402: 1,0 × 0,5
- 0603: 1,6 × 0,8
- 0805: 2,0 × 1,25
- 1206: 3,2 × 1,6
- Допуск (точность) чаще всего составляет ±1% (маркировка F) или ±5% (маркировка J), что указывается в документации или на упаковке.
- Мощность рассеивания зависит от типоразмера:
- 0402: 0,062 Вт
- 0603: 0,1 Вт
- 0805: 0,125 Вт
- 1206: 0,25 Вт
При пайке SMD-резисторов на 1 кОм важно учитывать полярность – она отсутствует, но ориентация контактных площадок должна совпадать с посадочным местом на плате. Для ручной пайки рекомендуется использовать паяльник с тонким жалом (0,3–0,5 мм) и температурой 280–320°C. При работе с типоразмерами 0402 и 0603 удобно применять пинцет с антистатическим покрытием, чтобы избежать смещения компонента во время нагрева. Перед установкой проверяйте номинал мультиметром, особенно если маркировка отсутствует или нечитаема.
Примеры фото резисторов 1 кОм разных производителей
У Panasonic резисторы 1 кОм представлены в сериях ERJ и ERA. На фото чип-резисторов 0402 видна чёрная защитная плёнка с белой маркировкой «102». Толстоплёночная технология обеспечивает устойчивость к электростатическим разрядам до 2 кВ. Допуск ±5%, но для серии ERA-V допуск сужен до ±0,5%. Рабочая температура до +125°C, что ниже, чем у Yageo, но достаточно для бытовой электроники.
Резисторы KOA Speer серии RK73H отличаются компактностью и надёжностью. На фото SMD-резисторов 0201 видна маркировка «102» на чёрном корпусе. Толстоплёночная конструкция с допуском ±1% и мощностью 0,05 Вт. Рабочий диапазон температур от -55°C до +155°C, но при +70°C мощность снижается до 60% от номинала. Рекомендуются для портативных устройств с ограниченным пространством.
Как проверить резистор на 1 кОм мультиметром перед использованием
Перед проверкой установите мультиметр в режим измерения сопротивления. Для резистора на 1 кОм выберите диапазон 2 кОм или ближайший больший, если прибор не поддерживает автоматический выбор. Это исключит погрешности из-за недостаточной чувствительности. Убедитесь, что щупы подключены к разъёмам COM и VΩmA – перепутанные гнёзда дадут неверные показания.
Проверьте резистор на обрыв: при бесконечном сопротивлении (OL на дисплее) или нулевом значении (короткое замыкание) компонент бракованный. Для точности повторите измерение, поменяв щупы местами – разница в показаниях не должна превышать 1–2 Ом. Если мультиметр показывает стабильное значение, резистор пригоден для работы.
Обратите внимание на температурный режим: нагрев резистора во время пайки или работы может временно изменить его сопротивление. После остывания повторите измерение. Если значение стабилизировалось в пределах допуска, резистор исправен. Для прецизионных схем используйте мультиметр с точностью не хуже 0,5%.
Запишите результаты проверки, особенно если работаете с партией компонентов. Это поможет выявить закономерности: например, если несколько резисторов из одной партии показывают 1,1 кОм, вероятно, брак в маркировке или производственный дефект. В таких случаях замените всю партию или перепроверьте номинал по цветовой маркировке.
