Текстолит и фоторезист – основа для изготовления печатных плат в условиях мелкосерийного и единичного производства. Качество конечного изделия зависит от точности подготовки поверхности, выбора режимов экспонирования и проявления. Стандартный стеклотекстолит марки FR-4 толщиной 1,5 мм требует предварительной шлифовки абразивом с зернистостью P400–P600 для удаления оксидной пленки и улучшения адгезии фоторезиста. После механической обработки поверхность обезжиривают изопропиловым спиртом или ацетоном – остатки жира или пыли приводят к отслаиванию резиста на этапе проявления.

Фоторезисты делятся на позитивные и негативные. Позитивные (например, AZ 1518, SP-7) разрушаются под действием УФ-излучения, негативные (SU-8, KMPR) – полимеризуются. Для большинства задач оптимален позитивный резист толщиной 3–5 мкм: он обеспечивает разрешение до 20 мкм при экспонировании лампой мощностью 350–400 Вт в течение 30–60 секунд. Время проявления в 1–2% растворе гидроксида натрия (NaOH) или карбоната натрия (Na₂CO₃) составляет 1–2 минуты при температуре 20–25°C. Превышение этих параметров ведет к подтравливанию рисунка.

Экспонирование проводят через фотошаблон с разрешением не ниже 1200 dpi. Расстояние между шаблоном и платой должно быть минимальным – зазоры более 0,1 мм вызывают размытие краев дорожек. После проявления плату промывают дистиллированной водой и сушат потоком теплого воздуха (40–50°C). Для проверки качества используют микроскоп с увеличением 50–100x: дефекты в виде недопроявленных участков или сколов резиста устраняют повторным нанесением и экспонированием.

Травление текстолита выполняют в растворе хлорного железа (FeCl₃) концентрацией 35–40% при температуре 40–50°C. Скорость травления – 10–15 мкм/мин. Альтернатива – персульфат аммония ((NH₄)₂S₂O₈) 20% концентрации, работающий при 30–40°C и не оставляющий осадка на плате. После травления резист удаляют ацетоном или специальными смывками (например, Remover PG), избегая механического воздействия, чтобы не повредить медные дорожки.

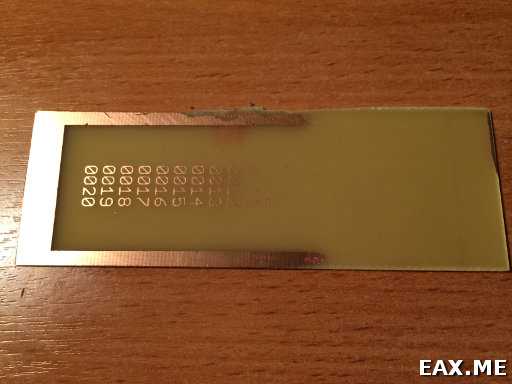

Выбор подходящего текстолита для печатных плат

Текстолит для печатных плат классифицируется по материалу основы, толщине, типу фольги и классу огнестойкости. Наиболее распространённые основы – стеклотекстолит (FR-4) и гетинакс (FR-2). FR-4 содержит эпоксидную смолу с наполнителем из стеклоткани, обеспечивая высокую механическую прочность и термостойкость до +130°C. Гетинакс на бумажной основе дешевле, но уступает по электрическим характеристикам и стабильности размеров при нагреве, что критично для плат с высокой плотностью монтажа.

Толщина текстолита варьируется от 0,2 до 3,2 мм. Для односторонних плат с низкой плотностью трассировки подойдёт 1,0–1,6 мм, для двусторонних и многослойных – 0,8–1,2 мм. Тонкие платы (0,4–0,6 мм) используют в гибких сборках или компактных устройствах, но требуют осторожности при сверлении и пайке из-за риска деформации. При выборе толщины учитывайте также высоту компонентов и требования к жёсткости конструкции.

Медная фольга на текстолите бывает электролитической (ED) и катаной (RA). Электролитическая фольга дешевле, но имеет шероховатую поверхность, что улучшает адгезию фоторезиста, но снижает точность травления при ширине проводников менее 0,15 мм. Катаная фольга гладкая, подходит для высокочастотных плат и микротравления, однако требует более тщательной подготовки поверхности перед нанесением фоторезиста.

Класс огнестойкости текстолита обозначается маркировкой FR (Flame Retardant). FR-4 соответствует стандарту UL94 V-0, выдерживая воздействие открытого пламени без поддержания горения. Для бытовой электроники достаточно FR-2 (UL94 HB), но в промышленных и автомобильных приложениях предпочтителен FR-4 или его модификации с улучшенной термостойкостью (например, FR-4 с Tg ≥ 170°C).

Диэлектрическая проницаемость (ε) и тангенс угла потерь (tan δ) критичны для высокочастотных плат. У FR-4 ε ≈ 4,2–4,8 на частоте 1 МГц, но на СВЧ (1 ГГц и выше) значение может возрастать до 5,0, что приводит к потерям сигнала. Для ВЧ-применений выбирайте специализированные материалы: Rogers RO4003C (ε = 3,38, tan δ = 0,0027) или Taconic RF-35 (ε = 3,5, tan δ = 0,0018). Эти материалы дороже, но обеспечивают стабильность параметров в широком диапазоне частот.

При работе с фоторезистом учитывайте адгезию меди к основе. У FR-4 с гладкой фольгой адгезия ниже, чем у шероховатой, что может привести к отслаиванию проводников при травлении. Для улучшения сцепления используйте химическое обезжиривание (например, раствором серной кислоты) или механическую обработку (щётка с абразивом). Гетинакс менее требователен к подготовке, но его поверхность гигроскопична – после очистки плату необходимо сушить при 80–100°C в течение 10–15 минут.

Стоимость текстолита зависит от материала и толщины. Гетинакс FR-2 толщиной 1,5 мм стоит ≈ 150–250 руб/м², FR-4 той же толщины – 500–900 руб/м². Специализированные материалы для ВЧ-плат обойдутся в 2000–5000 руб/м². При заказе учитывайте минимальную партию: большинство поставщиков продают FR-4 листами 1020×1220 мм, а гетинакс – 915×1220 мм. Для прототипов выгоднее покупать готовые заготовки размером 100×100 мм или 150×200 мм.

При выборе текстолита для серийного производства оцените технологичность материала. FR-4 легко поддаётся сверлению, фрезерованию и металлизации отверстий, но требует контроля температуры при пайке (максимум +260°C в течение 10 секунд). Гетинакс хуже переносит термоудары, что может привести к расслоению при ручной пайке. Для плат с SMD-компонентами предпочтителен FR-4 с низким коэффициентом теплового расширения (CTE ≤ 12 ppm/°C), чтобы избежать растрескивания паяных соединений при циклических нагрузках.

Подготовка поверхности текстолита перед нанесением фоторезиста

Обезжиривание – критический шаг, определяющий адгезию фоторезиста. Применяйте изопропиловый спирт (концентрация не менее 95%) или специализированные растворители для электроники, например, ацетон или метилэтилкетон. Нанесите растворитель на безворсовую ткань и протрите поверхность в одном направлении, избегая повторного касания очищенных участков. Для удаления остатков жира и пыли промойте текстолит дистиллированной водой с последующей сушкой в потоке теплого воздуха (температура 40–50°C). Не используйте бытовые моющие средства – они оставляют пленку, ухудшающую сцепление.

Контроль чистоты поверхности проводите визуально и тактильно. Наклоните текстолит под углом 45° к источнику света: на идеально подготовленной поверхности не должно быть разводов, пятен или микроцарапин. Проверьте пальцем (в перчатке) – поверхность должна быть гладкой, без ощущения «жирности» или шероховатости. При обнаружении дефектов повторите обезжиривание или механическую обработку. Для точной оценки используйте тест на смачиваемость: капля дистиллированной воды должна растекаться равномерно, без образования отдельных капель.

Температурная стабилизация текстолита перед нанесением фоторезиста предотвращает конденсацию влаги и улучшает равномерность покрытия. Выдержите заготовку в помещении с контролируемой влажностью (40–60%) и температурой 20–25°C не менее 30 минут. Для ускорения процесса допускается нагрев в термошкафу при 60°C в течение 10–15 минут с последующим охлаждением до комнатной температуры. Избегайте резких перепадов температур – это приводит к микротрещинам в фольге и снижению адгезии.

Последний шаг – защита подготовленной поверхности от повторного загрязнения. Храните текстолит в герметичном контейнере с силикагелем или в вакуумной упаковке не более 2 часов до нанесения фоторезиста. При работе используйте нитриловые перчатки и избегайте контакта с кожей, волосами или одеждой. Если между подготовкой и нанесением прошло более 4 часов, повторите обезжиривание изопропиловым спиртом. Для особо ответственных плат рекомендуется провести тестовое нанесение фоторезиста на небольшой участок – равномерное покрытие без разводов подтверждает готовность поверхности.

Способы равномерного нанесения фоторезиста на заготовку

Наиболее точный метод – центрифугирование. Для этого заготовку фиксируют на вращающемся столике с частотой 500–3000 об/мин. Скорость подбирают экспериментально: при 1000 об/мин слой фоторезиста толщиной 1–2 мкм формируется за 20–30 секунд. Важно предварительно обезжирить поверхность изопропиловым спиртом и высушить потоком чистого азота. Неравномерность покрытия при этом методе не превышает 5%, если заготовка имеет плоскую геометрию без резких перепадов высоты.

Для крупногабаритных плат или нестандартных форм применяют распыление через пневматический краскопульт с соплом 0,3–0,5 мм. Давление воздуха – 2–3 атм, расстояние до заготовки – 15–20 см. Фоторезист разбавляют растворителем (например, этилацетатом) в соотношении 1:1 для снижения вязкости. Наносят 2–3 тонких слоя с промежуточной сушкой по 5 минут при 60°C. Метод требует вытяжной вентиляции и защиты органов дыхания.

Погружение подходит для двусторонних плат. Заготовку медленно (1–2 мм/с) опускают в ванну с фоторезистом, выдерживают 10–15 секунд и извлекают с той же скоростью. Температура раствора должна быть стабильной – 20–22°C. После извлечения дают стечь излишкам в течение 30 секунд, затем сушат вертикально при 70°C 10 минут. Толщина слоя регулируется вязкостью состава: для 5 мкм используют вязкость 20–25 сПз.

Вальцевание обеспечивает высокую производительность при серийном производстве. Заготовку пропускают между двумя резиновыми валиками, один из которых частично погружен в фоторезист. Зазор между валиками настраивают в пределах 0,1–0,3 мм в зависимости от требуемой толщины слоя. Скорость подачи – 0,5–1 м/мин. Метод критичен к чистоте поверхности: пыль или ворсинки вызывают локальные дефекты. После нанесения плату сушат горизонтально на сетчатом конвейере при 80°C 5–7 минут.

Ручной метод с использованием ракеля из силикона или полиуретана применим для единичных образцов. Фоторезист наносят каплями вдоль одного края заготовки, затем ракелем с углом наклона 45° равномерно распределяют по поверхности. Давление должно быть достаточным для удаления пузырьков воздуха, но не чрезмерным, чтобы не повредить подложку. Толщина слоя зависит от зазора между ракелем и поверхностью – для 3 мкм зазор составляет 0,05 мм. Сушку проводят при 60°C 15 минут.

Для фоторезистов на водной основе (например, AZ 40XT) оптимален метод электростатического распыления. Заготовку заземляют, а фоторезист заряжают до 30–50 кВ. Частицы равномерно осаждаются на поверхность под действием электростатического поля, минимизируя потери материала. Толщина слоя регулируется напряжением и временем нанесения. Метод исключает образование капель и подтеков, но требует специализированного оборудования и строгого контроля влажности воздуха (40–60%).

Сушка фоторезиста: время и условия для разных типов

Сушка фоторезиста – критический этап, определяющий адгезию и разрешающую способность рисунка. Для позитивных фоторезистов на основе диазонафтохинона (например, AZ 1518, S1813) оптимальная температура сушки составляет 90–100°C в течение 10–15 минут. Превышение 110°C приводит к термической деградации светочувствительного компонента, снижая контрастность экспонирования. Негативные фоторезисты (SU-8, KMPR) требуют более жестких условий: 95°C – 30 минут для тонких слоев (до 20 мкм) и до 60 минут для толстых (50–100 мкм). Сушку проводят на горячей плите с равномерным нагревом, избегая градиентов температуры, которые вызывают внутренние напряжения и отслаивание.

Влажность воздуха в помещении не должна превышать 40–50% RH, особенно для гидрофильных фоторезистов (например, AZ 40XT). При влажности выше 60% на поверхности образуется конденсат, ухудшающий адгезию и приводящий к дефектам после проявления. Для сушки в конвекционных печах скорость потока воздуха ограничивают 0,5 м/с, чтобы избежать неравномерного испарения растворителя. Время сушки корректируют в зависимости от толщины слоя: при увеличении толщины на каждые 10 мкм добавляют 5–7 минут. Для тонких слоев (5–10 мкм) достаточно 5–8 минут при 90°C.

Экспонирование фоторезиста с помощью УФ-лампы

Экспонирование – ключевой этап, определяющий точность рисунка на текстолите. Для работы с позитивным фоторезистом (например, AZ 1518 или SP-20) используйте УФ-лампы с длиной волны 365–405 нм. Бытовые лампы для сушки ногтей или кварцевые облучатели не подходят: их спектр смещён в коротковолновую область, что приводит к переэкспонированию и потере деталей.

Оптимальная мощность лампы – 8–15 Вт на расстоянии 10–15 см от заготовки. При меньшей мощности время экспонирования увеличивается, при большей – растёт риск термического повреждения фоторезиста. Для равномерного освещения используйте лампы с отражателем или диффузором. Проверьте равномерность засветки тестовым экспонированием: при правильной настройке края платы и центр должны иметь одинаковую глубину проявки.

• Время экспонирования зависит от типа фоторезиста и толщины слоя:
  • AZ 1518 (толщина 1,5–2 мкм) – 30–45 секунд;
  • SP-20 (толщина 3–5 мкм) – 60–90 секунд;
  • Сухой плёночный фоторезист (например, Riston) – 90–120 секунд.
• Превышение времени на 20–30% приводит к «заплыванию» тонких дорожек (менее 0,2 мм). Недостаточная экспозиция – к неполному проявлению и отслаиванию резиста.

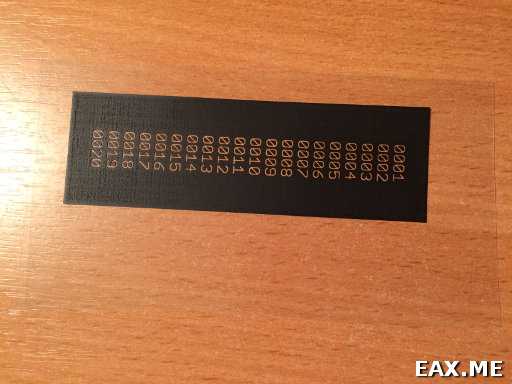

Подготовьте фотошаблон: плёнка должна быть плотно прижата к текстолиту. Используйте стекло толщиной 3–4 мм для равномерного прижима. Зазоры между шаблоном и платой вызывают размытие краёв из-за рассеивания УФ-излучения. Для проверки плотности прилегания подсветите плату с обратной стороны: светлые участки указывают на зазоры.

Температура окружающей среды влияет на чувствительность фоторезиста. Оптимальный диапазон – 20–25°C. При температуре ниже 18°C время экспонирования увеличивается на 15–20%, выше 28°C – снижается на 10–15%. Влажность воздуха не должна превышать 60%: конденсат на фотошаблоне или плате приводит к локальному недоэкспонированию.

После экспонирования дайте плате «отдохнуть» 2–3 минуты перед проявкой. Это время необходимо для завершения фотохимической реакции в резисте. Проявление сразу после экспонирования может привести к неравномерному удалению незасвеченных участков. Храните экспонированные платы в темноте: даже рассеянный свет (особенно солнечный) продолжает воздействовать на фоторезист.

Для контроля качества экспонирования используйте тестовые платы с дорожками разной ширины (0,1–1 мм). После проявки проверьте:

1. Чёткость краёв дорожек – размытие не должно превышать 10% от ширины;
2. Отсутствие «мостиков» между соседними дорожками;
3. Равномерность проявки по всей площади платы.

Если тест неудовлетворителен, скорректируйте время экспонирования или расстояние до лампы. Записывайте параметры каждого эксперимента для повторяемости результатов.

Проявление рисунка после экспонирования

Проявление – критический этап, определяющий четкость и точность печатной платы. После экспонирования фоторезист меняет растворимость: засвеченные участки (при позитивном резисте) становятся уязвимыми к проявителю, а незасвеченные – сохраняют защитные свойства. Оптимальная концентрация проявителя зависит от типа резиста: для сухого пленочного (например, Ordyl Alpha 350) используют 0,8–1,2% раствор карбоната натрия, для жидкого (AZ 4562) – 0,5–0,7%. Превышение концентрации ускоряет процесс, но увеличивает риск подтравливания.

Температура проявителя напрямую влияет на скорость реакции. Для большинства фоторезистов рекомендуемый диапазон – 20–25°C. При температуре ниже 18°C процесс замедляется, что может привести к неполному удалению засвеченных участков, а выше 28°C – к деградации незасвеченного слоя. Используйте термостат или водяную баню для поддержания стабильных условий. Время проявления варьируется от 30 секунд до 2 минут в зависимости от толщины резиста и типа проявителя.

• Для сухого пленочного резиста толщиной 35–50 мкм: 45–60 секунд в 1% растворе Na₂CO₃ при 22°C.
• Для жидкого резиста AZ 1518 (толщина 1,5–2 мкм): 30–45 секунд в 0,6% растворе при 24°C.
• Для высококонтрастных резистов (например, SU-8): 1–1,5 минуты в специальном проявителе PGMEA.

Проявление проводят в ванне с постоянным перемешиванием или с помощью пульверизатора. Статичный раствор приводит к неравномерному удалению резиста и образованию «островков» на плате. При ручном методе используйте мягкую кисть из натурального ворса (например, колонок) для аккуратного удаления растворенных участков. Избегайте жестких щеток – они повреждают незасвеченный слой и оставляют микроцарапины.

Контроль качества проявления проводят под микроскопом с увеличением 10–20x. Критерий готовности – полное удаление засвеченного резиста без остатков на проводниках и отсутствие подтравливания краев. Если на плате остаются мутные участки, увеличьте время проявления на 10–15 секунд или повысьте концентрацию проявителя на 0,1%. При перепроявке края проводников становятся неровными, а ширина линий уменьшается на 5–10 мкм.

После проявления плату немедленно промывают дистиллированной водой в течение 30–60 секунд. Остатки проявителя нейтрализуют 1% раствором уксусной кислоты (10–15 секунд), затем снова промывают водой. Сушку проводят сжатым воздухом или в термошкафу при 60–70°C в течение 5–10 минут. Не используйте бумажные полотенца – они оставляют ворсинки, которые могут помешать травлению.

Типичные ошибки на этапе проявления и их последствия:

1. Недостаточное время проявления: остатки резиста на проводниках приводят к неполному травлению и коротким замыканиям.
2. Перепроявление: сужение проводников, потеря мелких элементов (например, контактных площадок диаметром менее 0,3 мм).
3. Неравномерное перемешивание: локальные дефекты, особенно на краях платы.
4. Использование жесткой воды: образование солевых отложений, ухудшающих адгезию при травлении.

Для плат с высокой плотностью монтажа (шаг проводников менее 0,2 мм) применяют двухэтапное проявление: сначала в стандартном растворе, затем в ультразвуковой ванне с проявителем низкой концентрации (0,3–0,5%) в течение 15–20 секунд. Это позволяет удалить резист из узких зазоров без повреждения основного рисунка. Ультразвук включают на мощность 20–30 Вт – превышение приводит к отслоению резиста.

Хранение проявителя требует герметичной тары из полипропилена или стекла. Карбонат натрия гигроскопичен – при контакте с воздухом концентрация раствора снижается на 0,1–0,2% в сутки. Готовый проявитель используют в течение 3–5 дней, после чего эффективность падает на 30–40%. Для продления срока службы добавляйте 0,05% бензотриазола – он замедляет окисление и стабилизирует pH на уровне 10,5–11,0.

Травление текстолита: выбор раствора и контроль процесса

Для травления медной фольги на текстолите используют три основных типа растворов: хлорное железо (FeCl₃), персульфат аммония ((NH₄)₂S₂O₈) и смеси на основе соляной кислоты с перекисью водорода (HCl + H₂O₂). Хлорное железо – самый распространённый вариант: работает при температуре 30–50°C, обеспечивает скорость травления 10–30 мкм/мин, но требует нейтрализации отходов из-за токсичности. Персульфат аммония безопаснее, не оставляет осадка, но медленнее (5–15 мкм/мин) и дороже. Смесь HCl + H₂O₂ (1:1) – бюджетный и быстрый (20–40 мкм/мин) раствор, однако агрессивен к фоторезисту и требует постоянного контроля концентрации.

Контроль процесса травления начинается с подготовки раствора. Для FeCl₃ используйте 30–40% водный раствор (плотность 1,3–1,4 г/см³), для персульфата – 200–250 г/л при 40–50°C. Температуру поддерживайте с точностью ±2°C: перегрев ускоряет травление, но снижает избирательность, недогрев – замедляет процесс. Время травления зависит от толщины фольги: для 35 мкм при 40°C в FeCl₃ потребуется 8–12 минут, в персульфате – 15–20. Используйте механическое перемешивание (пузырьковое или качание ванны) для равномерного удаления меди и предотвращения «теней» под фоторезистом.

• Проверяйте готовность плат визуально: медь должна полностью удалиться с незащищённых участков, края проводников – быть чёткими, без подтравов. Используйте лупу с 5–10-кратным увеличением.
• Измеряйте плотность раствора ареометром: для FeCl₃ снижение плотности ниже 1,25 г/см³ сигнализирует о необходимости замены.
• Нейтрализуйте отработанный раствор: FeCl₃ – содой (Na₂CO₃) до pH 7–8, персульфат – известковым молоком (Ca(OH)₂).
• После травления промывайте платы в проточной воде 2–3 минуты, затем удаляйте фоторезист ацетоном или специальным стриппером.

Удаление фоторезиста после травления без повреждения платы

После травления платы фоторезист удаляют механическим или химическим способом. Оптимальный выбор зависит от типа фоторезиста и материала основы. Для сухого пленочного резиста (например, DuPont Riston) используйте ацетон или специальные смывки на основе метилэтилкетона (МЭК) – время воздействия не более 2–3 минут при температуре 20–25°C. Жидкий фоторезист (типа AZ 4562) удаляют раствором NaOH (1–2% концентрации) или KOH (0,5–1%) при 40–50°C в течение 1–2 минут. Избегайте передержки: щелочные растворы при длительном контакте разъедают медную фольгу, особенно на тонких дорожках (менее 0,15 мм). После химической обработки промойте плату дистиллированной водой и просушите сжатым воздухом под давлением 2–3 бар.

Механическое удаление допустимо только для толстых слоев резиста (более 50 мкм) с использованием мягкой щетки из нейлона или стекловолокна. Давление не должно превышать 0,5 кг/см², иначе возможны микротрещины в фольге. Для плат с мелким шагом (менее 0,2 мм) предпочтителен ультразвук частотой 40 кГц в ванне с изопропиловым спиртом – время обработки 30–60 секунд. После любого метода проверьте плату под микроскопом (увеличение 10–20x) на отсутствие остатков резиста и повреждений дорожек.
