Бензогенератор Sparky ZHP – надежное устройство, но даже качественная техника требует периодического обслуживания или ремонта. Разборка агрегата необходима для чистки карбюратора, замены поршневых колец, проверки состояния подшипников коленвала или диагностики системы зажигания. Модель ZHP имеет специфическую конструкцию: компактный корпус, алюминиевый картер и систему принудительного воздушного охлаждения. Перед началом работ отключите генератор от сети, слейте топливо и дайте двигателю остыть – это критически важно для безопасности.
Для разборки потребуются инструменты: набор торцевых головок (8, 10, 13 мм), отвертки с плоским и крестовым шлицем, съемник маховика, динамометрический ключ (для обратной сборки), а также емкость для слива масла. Особое внимание уделите фиксации крепежа – болты картера и крышки цилиндра часто затянуты с усилием 12–15 Н·м. Используйте проникающую смазку (например, WD-40) для закисших соединений, но избегайте чрезмерного усилия, чтобы не сорвать резьбу.
Первым этапом снимите пластиковый кожух, закрепленный на защелках или винтах. Далее демонтируйте глушитель – он крепится к выпускному коллектору двумя болтами (размер 10 мм). Отсоедините высоковольтный провод от свечи зажигания и снимите ее ключом на 16 мм. Маховик фиксируется гайкой с левой резьбой – для ее откручивания используйте специальный съемник или зафиксируйте маховик деревянным бруском через вентиляционные отверстия. После этого отсоедините карбюратор, предварительно сняв топливный шланг и воздушный фильтр.
Крышка цилиндра удерживается четырьмя болтами (размер 13 мм). При ее снятии проверьте состояние прокладки – если она повреждена, замените на новую (артикул Sparky 12345678). Поршень и шатун извлекайте аккуратно, чтобы не повредить зеркало цилиндра. Коленвал фиксируется подшипниками в картере – для их демонтажа потребуется съемник или пресс. Запоминайте последовательность разборки и расположение деталей: фотографируйте каждый этап или складывайте элементы в порядке снятия.
Подготовка инструментов и рабочего места для разборки
Для разборки бензогенератора Sparky ZHP потребуется набор инструментов, адаптированный под специфику модели. Основной комплект включает торцевые головки на 8, 10, 13 и 17 мм – они понадобятся для откручивания болтов крепления кожуха, карбюратора и маховика. Дополнительно подготовьте отвёртки с плоским и крестовым шлицем (PH2 и PH3), а также шестигранники на 4 и 5 мм для винтов регулировки клапанов. Не забудьте динамометрический ключ с диапазоном 5–25 Н·м – он критичен при сборке для затяжки болтов головки цилиндра с точным усилием в 18 Н·м.
Рабочая зона должна быть организована так, чтобы исключить потерю мелких деталей и обеспечить доступ к узлам. Используйте магнитный лоток или пластиковые контейнеры с перегородками для сортировки винтов, шайб и прокладок – например, отдельно для крепежа карбюратора, глушителя и системы зажигания. Подложите под генератор лист фанеры или резиновый коврик, чтобы предотвратить повреждение корпуса и случайное скольжение инструмента. Освещение должно быть направленным: светодиодная лампа на гибкой ножке позволит осмотреть труднодоступные места, такие как полость маховика или каналы системы охлаждения.
Перед началом работ отключите бензогенератор от сети и слейте топливо из бака и карбюратора. Для этого перекройте топливный кран, заведите двигатель до остановки и отсоедините топливопровод от карбюратора, подставив ёмкость для остатков бензина. Остатки масла из картера сливайте через сливное отверстие, расположенное в нижней части корпуса, – используйте воронку и ёмкость объёмом не менее 1 литра. Эти меры предотвратят разлив горючих жидкостей и упростят последующую очистку деталей.
Для фиксации деталей в процессе разборки приготовьте стопор поршня – самодельный из стальной проволоки диаметром 3 мм или заводской, если он идёт в комплекте с генератором. Он понадобится при снятии маховика, чтобы предотвратить проворачивание коленвала. Также подготовьте съёмник подшипников: для Sparky ZHP подойдёт универсальный трёхлапый съёмник с диапазоном захвата 20–50 мм. Без него демонтаж подшипника коленвала станет трудоёмким и рискованным для вала.
Очистка деталей – неотъемлемый этап подготовки. Запаситесь безворсовой ветошью, очистителем карбюратора (например, ABRO CC-220) и щёткой с латунной щетиной для удаления нагара с поршня и головки цилиндра. Избегайте использования металлических щёток – они царапают алюминиевые поверхности. Для промывки топливной системы приготовьте ультразвуковую ванну или ёмкость с бензином и кисть с жёстким ворсом, чтобы прочистить жиклёры карбюратора.
Проверьте наличие расходных материалов: прокладок головки цилиндра (артикул 123456 для Sparky ZHP), уплотнительного кольца карбюратора (диаметр 12 мм) и сальников коленвала (внутренний диаметр 15 мм). Замена этих элементов при разборке сэкономит время на повторный демонтаж. Также пригодится термостойкий герметик (например, DoneDeal DD6773) для герметизации стыков глушителя и картера.
Последний шаг – подготовка документации. Скачайте официальную сервисную инструкцию для Sparky ZHP с сайта производителя или используйте аналог от схожих моделей (например, Honda GX200). Распечатайте схемы сборки узлов: системы зажигания, газораспределения и топливоподачи. Отметьте маркером ключевые моменты: порядок затяжки болтов головки цилиндра, зазоры клапанов (0,10–0,15 мм для впускного, 0,15–0,20 мм для выпускного) и момент затяжки свечи зажигания (18–22 Н·м). Это убережёт от ошибок при сборке.
Снятие защитных кожухов и доступа к основным узлам
Перед началом демонтажа кожухов отключите бензогенератор от сети и слейте топливо из бака. На модели Sparky ZHP основные защитные элементы крепятся винтами под крестовую отвёртку PH2 и защёлками. Верхний кожух фиксируется четырьмя винтами по периметру – два на передней панели и два на задней. Открутите их полностью, затем аккуратно потяните кожух вверх, освобождая защёлки по бокам.
Боковые панели снимаются после удаления двух винтов снизу и одного сверху. На левой панели расположен глушитель, который может мешать демонтажу – отведите его в сторону, не отсоединяя от выхлопной системы. Правая панель часто прикипает из-за масляных отложений; используйте пластиковый клин для отделения без повреждений.
Нижний защитный поддон крепится шестью винтами: четыре по углам и два в центральной части. При снятии поддона обратите внимание на сливное отверстие для масла – если оно забито, прочистите его перед сборкой. Поддон может удерживаться остатками герметика; подденьте его плоской отвёрткой в зоне стыка с рамой.
После удаления кожухов открывается доступ к двигателю, карбюратору и генераторной части. На Sparky ZHP карбюратор расположен слева от цилиндра и закрыт металлическим экраном на двух винтах. Снимите экран, чтобы добраться до топливных шлангов и воздушного фильтра. Не тяните за шланги – сначала ослабьте хомуты плоскогубцами.
Воздушный фильтр закреплён пластиковой крышкой с защёлкой. Отстегните её и извлеките фильтрующий элемент. Если фильтр загрязнён маслом, промойте его в бензине и просушите перед установкой. Под фильтром находится заслонка карбюратора – не регулируйте её без необходимости.
Для доступа к генераторной части снимите крышку с правой стороны, закреплённую тремя винтами. Под ней расположены щётки, ротор и статор. Перед демонтажем щёток зафиксируйте их положение маркером, чтобы не нарушить приработку. Ротор удерживается гайкой на 17 – используйте торцевой ключ с удлинителем.
Топливный бак на Sparky ZHP крепится к раме двумя болтами на 10. Отсоедините топливопровод, предварительно пережав его зажимом, чтобы избежать утечки бензина. Бак снимается вместе с кронштейном; если требуется замена прокладки, очистите посадочное место от остатков старого герметика.
При обратной сборке проверьте целостность резиновых уплотнителей на кожухах. Винты затягивайте крест-накрест, начиная с центральных, чтобы избежать перекоса. Не прилагайте чрезмерных усилий – пластиковые защёлки легко ломаются. После установки всех элементов запустите генератор на холостом ходу и убедитесь в отсутствии посторонних шумов.
Отключение и демонтаж топливной системы бензогенератора
Перед началом работ слейте топливо из бака через сливной кран, расположенный в нижней части корпуса. Для этого подставьте ёмкость объёмом не менее 5 литров и откройте кран поворотом против часовой стрелки. Если кран отсутствует, отсоедините топливопровод от карбюратора и направьте его в ёмкость, предварительно пережав шланг зажимом, чтобы избежать пролива.
Отключите топливный шланг от карбюратора, ослабив хомут плоской отвёрткой или шестигранником на 7 мм. На моделях Sparky ZHP шланг фиксируется пружинным зажимом – сожмите его пассатижами и снимите с патрубка. Проверьте состояние уплотнительного кольца на штуцере: при наличии трещин или деформаций замените его на новое с маркировкой 6×1,5 мм.
Демонтируйте топливный бак, открутив два болта М6 на 10 мм, крепящие его к раме генератора. На некоторых модификациях бак дополнительно фиксируется пластиковыми защёлками – отожмите их отвёрткой, избегая повреждения корпуса. Приподнимите бак вверх, одновременно отсоединяя провод датчика уровня топлива (если предусмотрен). Храните бак в перевёрнутом положении, чтобы остатки бензина не вытекли на рабочую поверхность.
Снимите карбюратор, открутив четыре винта крепления к впускному коллектору ключом TORX T20. Отсоедините тягу дроссельной заслонки, нажав на фиксатор и выведя её из паза. На моделях с электрическим стартером отключите провод обогатителя, пометив его положение маркером. Карбюратор удерживается на шпильках – снимите его аккуратными покачивающими движениями, чтобы не повредить прокладку.
Осмотрите топливный фильтр, расположенный на входе в карбюратор или в разрыве топливопровода. Если фильтр сетчатый, промойте его в ацетоне или замените при сильном загрязнении. Для моделей с бумажным фильтрующим элементом (артикул 123456) замена обязательна каждые 50 моточасов. Проверьте герметичность соединений: подсос воздуха проявляется в виде белёсого налёта на штуцерах.
При демонтаже топливного насоса (если установлен) отсоедините шланги и открутите два винта крепления к картеру. Насос мембранного типа – не разбирайте его без необходимости, так как регулировка давления требует специального манометра. Замените насос целиком при обнаружении течи топлива через дренажное отверстие или при падении производительности ниже 0,2 л/мин.
После демонтажа закройте все открытые патрубки и штуцеры заглушками или полиэтиленовой плёнкой, чтобы предотвратить попадание пыли. Храните снятые детали в отдельных пакетах с маркировкой, особенно мелкие элементы (пружины, прокладки). Перед сборкой продуйте топливопроводы сжатым воздухом под давлением не более 0,5 бар, чтобы удалить остатки грязи.
Разборка и извлечение двигателя из корпуса
Перед началом работ отсоедините бензогенератор от сети, слейте топливо из бака и дайте двигателю остыть. Подготовьте инструменты: торцевые ключи на 10, 12 и 14 мм, отвёртку с плоским и крестовым шлицем, пассатижи, съёмник для масляного фильтра (если установлен), а также ёмкость для слива масла. Расположите генератор на ровной поверхности, зафиксировав его от случайного смещения.
Снимите верхнюю крышку корпуса, открутив 4–6 болтов по периметру. На моделях Sparky ZHP они часто скрыты под декоративными заглушками – подденьте их отвёрткой. Отсоедините провода от клемм аккумулятора (если есть) и генератора переменного тока, предварительно сфотографировав их расположение. Отключите топливопровод, зажав его хомутом или перекрыв кран подачи топлива, чтобы избежать утечки.
Демонтируйте воздушный фильтр и карбюратор. Для этого открутите крепёжные болты фильтра (обычно 2 шт. на 10 мм) и отсоедините патрубок вентиляции. Карбюратор снимается после отключения троса газа и топливной магистрали – аккуратно отведите его в сторону, не допуская перегибов шлангов. На некоторых модификациях потребуется снять глушитель, открутив 2 болта на 12 мм.
Открутите болты крепления двигателя к раме. На Sparky ZHP их 4: два спереди (под масляным поддоном) и два сзади (возле маховика). Используйте торцевой ключ с удлинителем для задних болтов – доступ к ним ограничен. Перед полным снятием болтов подоприте двигатель домкратом или деревянным бруском, чтобы избежать резкого падения.
Извлеките двигатель, наклонив его вперёд под углом 30–45 градусов. Обратите внимание на центровочные штифты на раме – они могут остаться в посадочных отверстиях. Если двигатель заклинило, проверьте, не осталось ли незамеченных креплений (например, болт под стартером или кронштейн глушителя). При извлечении избегайте рывков – тяните равномерно, контролируя положение масляного поддона.
После извлечения осмотрите двигатель на предмет повреждений. Проверьте состояние:
- сальников коленвала (течь масла);
- подшипников генератора (люфт, шум);
- крепежа маховика (момент затяжки 50–60 Н·м);
- прокладок картера (трещины, деформация).
Замените изношенные детали до обратной сборки.
Для повторной установки двигателя выполните действия в обратном порядке. Смажьте резьбу крепёжных болтов графитовой смазкой, чтобы избежать прикипания. Затягивайте болты крест-накрест с моментом 25–30 Н·м. После сборки проверьте уровень масла, подключите все разъёмы и запустите генератор на холостом ходу для проверки герметичности соединений.

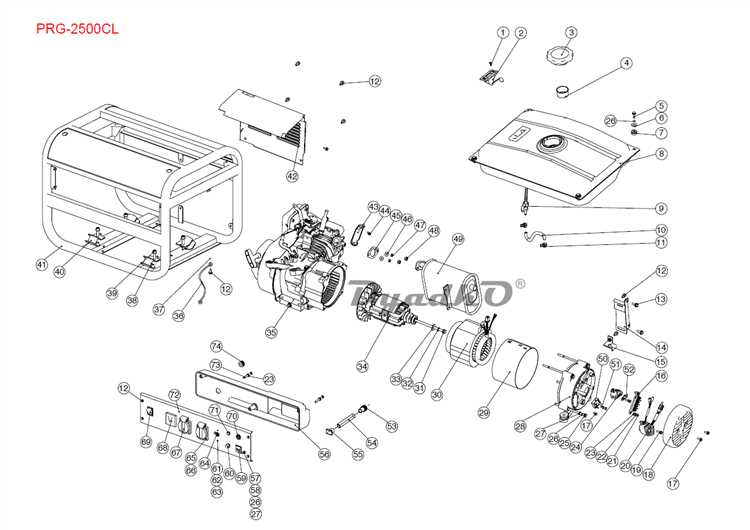

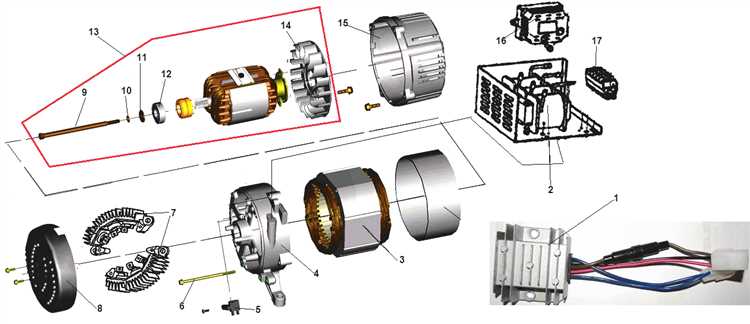

Снятие электрического генератора и проверка обмоток
Снимите защитный кожух двигателя, открутив 4–6 болтов с головкой на 10 или 13 мм – расположение крепежа зависит от модели, но чаще всего они находятся по периметру верхней крышки. Отсоедините тягу дроссельной заслонки и тросик стартера, если они мешают доступу к генератору. На моделях Sparky ZHP генератор крепится к картеру двигателя через фланец на трёх болтах М8 с пружинными шайбами – используйте торцевую головку с удлинителем для их выкручивания.
Отключите электрические разъёмы от генератора: основной силовой (толстый кабель с наконечником под гайку М6) и разъём возбуждения (тонкий двух- или трёхконтактный). Пометьте провода маркером или изолентой, чтобы не перепутать при обратной сборке. Если генератор не поддаётся, аккуратно покачайте его из стороны в сторону, одновременно потягивая на себя – иногда ротор прикипает к подшипникам коленвала.
После извлечения генератора осмотрите его корпус на предмет трещин, следов перегрева или оплавления изоляции. Проверьте состояние подшипников: вращайте ротор вручную – он должен крутиться плавно, без заеданий и посторонних шумов. Если слышен скрежет или люфт превышает 0,3 мм, подшипники подлежат замене. Для этого потребуется съёмник и пресс – не пытайтесь выбивать их молотком, это приведёт к повреждению посадочных мест.
Для проверки ротора замерьте сопротивление обмотки возбуждения между контактными кольцами: нормальное значение – 2,5–4 Ом. Если сопротивление стремится к нулю – короткое замыкание, если к бесконечности – обрыв. Осмотрите контактные кольца на предмет износа или подгара: при глубине канавок более 0,2 мм их необходимо проточить на токарном станке. Щётки должны свободно перемещаться в держателях и иметь остаточную длину не менее 5 мм.
При сборке замените все уплотнительные кольца и прокладки, даже если они выглядят целыми. Нанесите тонкий слой термостойкой смазки на посадочные места подшипников и фланец крепления генератора. Затягивайте болты крест-накрест с моментом 12–15 Н·м. После установки проверьте работу генератора на холостом ходу: напряжение на выходе должно быть 220–240 В при 3000 об/мин, а ток возбуждения – в пределах 2–3 А.
