Гипоидные и конические передачи – два типа зубчатых зацеплений, применяемых в механизмах с пересекающимися или скрещивающимися осями валов. Основное различие заключается в геометрии зубьев и расположении осей: у конических передач оси пересекаются под углом (обычно 90°), а у гипоидных – смещены относительно друг друга на величину гипоидного смещения E, что позволяет увеличить нагрузочную способность и плавность работы.
Гипоидные передачи обеспечивают передаточное отношение до 10:1 в одной ступени, тогда как конические ограничены диапазоном 1:1–6:1. Это делает гипоидные предпочтительными для высоконагруженных приводов, например, в главных передачах автомобилей, где требуется компактность и высокая крутящая способность. Конические передачи чаще используются в станках, редукторах и дифференциалах с умеренными нагрузками.
Смещение осей в гипоидных передачах приводит к скольжению зубьев вдоль линии контакта, что увеличивает КПД до 95–98% при правильной смазке, но требует применения специальных масел с противозадирными присадками (например, GL-5). Конические передачи работают с КПД 90–96% и менее требовательны к смазочным материалам, однако их ресурс снижается при ударных нагрузках из-за точечного контакта зубьев.
Шумность гипоидных передач на 5–10 дБ ниже, чем у конических, благодаря большей площади контакта и плавному зацеплению. Однако их производство сложнее: требуется точное соблюдение гипоидного смещения и профиля зубьев, что увеличивает стоимость на 30–50% по сравнению с коническими аналогами. Для снижения износа гипоидных передач рекомендуется использовать термообработанные стали (например, 20ХН3А) с твердостью поверхности HRC 58–62.
При выборе между гипоидными и коническими передачами учитывайте: гипоидные оптимальны для высоких нагрузок и компактных конструкций, но требуют дорогостоящего обслуживания; конические дешевле в производстве и ремонте, но уступают по нагрузочной способности и долговечности. Для передач с осевым смещением менее 0,2 модуля целесообразно применять конические зацепления, свыше – гипоидные.
Гипоидные и конические передачи: ключевые отличия

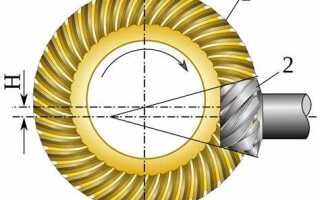

Гипоидные передачи отличаются смещением осей шестерни и колеса, что позволяет размещать ведущий вал ниже или выше ведомого. Это смещение, называемое гипоидным, варьируется от 0,1 до 0,3 диаметра колеса. Конические передачи работают с пересекающимися осями под углом, чаще всего 90°, без смещения. Такая конструкция гипоидных передач снижает центр тяжести механизма, что критично для автомобильных дифференциалов и промышленных редукторов с ограниченным пространством.
В гипоидных передачах зубья имеют криволинейную форму с эвольвентным или циклоидальным профилем, что увеличивает площадь контакта до 30% по сравнению с коническими. Это обеспечивает передачу крутящего момента до 50% выше при тех же габаритах. Конические передачи используют прямые или спиральные зубья, которые проще в изготовлении, но менее нагрузоспособны. Для высоконагруженных систем, например, в горнодобывающей технике, гипоидные передачи предпочтительнее из-за меньшего износа и шума.
Скольжение зубьев в гипоидных передачах выше, чем в конических, из-за смещения осей. Это требует применения специальных смазочных материалов с противозадирными присадками (например, GL-5 для автомобильных трансмиссий). Конические передачи работают с меньшим скольжением, что позволяет использовать масла классов GL-4 или даже индустриальные смазки. При выборе смазки для гипоидных передач учитывайте температурный режим: при нагрузках свыше 1000 Н·м рабочая температура может превышать 120°C.
КПД гипоидных передач ниже (90–95%) из-за повышенного трения, тогда как конические достигают 96–98%. Однако гипоидные компенсируют это компактностью и возможностью передавать больший момент. В приводах с длительным режимом работы (например, конвейеры) конические передачи экономичнее. Для кратковременных нагрузок, как в стартерах или лебедках, гипоидные предпочтительнее из-за устойчивости к пиковым нагрузкам.
Точность изготовления гипоидных передач критична: допуски на смещение осей составляют ±0,02 мм, а погрешность профиля зуба – не более 0,01 мм. Конические передачи менее требовательны: допуски на угол пересечения осей – ±0,05°, а погрешность профиля – до 0,03 мм. Для серийного производства гипоидных передач используют зубофрезерные станки с ЧПУ и алмазные инструменты, тогда как конические можно изготавливать на универсальном оборудовании.
Шум гипоидных передач на 5–8 дБ ниже, чем у конических, благодаря плавному зацеплению криволинейных зубьев. Это делает их незаменимыми в автомобильных трансмиссиях и медицинском оборудовании. Конические передачи генерируют высокочастотный шум (1000–3000 Гц), который сложнее демпфировать. Для снижения шума в конических передачах применяют фланкирование зубьев или полимерные демпферы, но это увеличивает стоимость на 15–20%.
Ремонтопригодность конических передач выше: при износе зубьев возможна регулировка зазора подшлифовкой или заменой прокладок. Гипоидные передачи требуют замены всего узла при критическом износе, так как восстановление профиля зубьев экономически нецелесообразно. Срок службы гипоидных передач при правильной эксплуатации достигает 20 000 часов, конических – 15 000 часов. Для продления ресурса гипоидных передач рекомендуется проводить диагностику каждые 2000 часов работы с контролем пятна контакта зубьев.
Геометрия зубчатых колес: как отличаются формы зубьев
Конические передачи строятся на основе прямозубых, косозубых или криволинейных зубьев, формируемых на поверхности усеченного конуса. Угол наклона зубьев в косозубых вариантах обычно составляет 20–35°, что обеспечивает плавность зацепления, но требует осевой фиксации колес. Криволинейные зубья (спиральные) имеют переменный угол наклона – от 0° в середине до 35–40° на краях, что снижает шум и повышает нагрузочную способность на 20–30% по сравнению с прямозубыми аналогами.
Гипоидные передачи используют винтовые зубья с несимметричным профилем, смещенным относительно оси вращения. Угол наклона зубьев на ведущем колесе достигает 50°, на ведомом – до 30°, что создает осевое смещение валов (гипоидное смещение) на 0,1–0,3 диаметра шестерни. Это смещение позволяет снизить габариты редуктора при сохранении крутящего момента, но увеличивает скольжение в зацеплении до 15–25% против 5–10% у конических передач.
- Профиль зуба: у конических колес профиль зуба формируется по эвольвенте или циклоиде, что обеспечивает постоянное передаточное отношение. В гипоидных передачах профиль зуба – октоидный, с переменной кривизной, оптимизированной для скользящего контакта. Октоидный профиль снижает контактные напряжения на 10–15%, но требует прецизионной обработки с точностью до 0,005 мм.
- Высота зуба: в конических передачах высота зуба пропорциональна диаметру делительной окружности (модуль 1–10 мм). В гипоидных – высота зуба на ведущем колесе на 20–40% больше, чем на ведомом, что компенсирует осевое смещение и предотвращает подрезание ножки зуба.
Форма впадины между зубьями в гипоидных передачах асимметрична: на ведущем колесе она шире и глубже, чем на ведомом. Это вызвано необходимостью размещения большего объема смазки для компенсации скольжения. В конических передачах впадины симметричны, что упрощает изготовление, но ограничивает допустимые нагрузки при высоких скоростях (свыше 3000 об/мин).
Угол зацепления в конических передачах стандартизирован: 20° для общего применения, 14,5° или 25° для специальных случаев. В гипоидных передачах угол зацепления варьируется от 15° до 22,5° в зависимости от гипоидного смещения. Увеличение угла зацепления до 22,5° повышает жесткость зуба на 12–18%, но требует применения высокопрочных сталей (например, 18ХГТ или 20ХН3А) с твердостью поверхности 58–62 HRC.
Коррекция профиля зуба в гипоидных передачах включает продольную и высотную модификации. Продольная коррекция (бочкообразность) достигает 0,02–0,05 мм на длине зуба, что компенсирует деформации под нагрузкой. Высотная коррекция (фланкирование) уменьшает высоту головки зуба на 0,1–0,3 модуля, предотвращая кромочный контакт. В конических передачах коррекция ограничивается высотной модификацией (0,05–0,1 модуля) для снижения шума.
Радиус кривизны зуба в гипоидных передачах непостоянен: на ведущем колесе он меньше, чем на ведомом, что создает эффект «обкатки» и снижает износ. Для конических колес радиус кривизны определяется углом конуса и модулем, оставаясь постоянным по всей длине зуба. При проектировании гипоидных передач радиус кривизны рассчитывается по формуле:
R = (d / 2) * sin(β) / cos(α),
где d – диаметр делительной окружности, β – угол наклона зуба, α – угол зацепления.
Точность изготовления зубьев гипоидных передач должна соответствовать 5–6 степени по ГОСТ 1643-81 (DIN 3961), тогда как для конических достаточно 7–8 степени. Допуск на профиль зуба в гипоидных передачах не превышает 0,01 мм, на шаг – 0,005 мм. Для конических колес допуски шире: 0,02 мм на профиль и 0,01 мм на шаг. При эксплуатации гипоидных передач рекомендуется использовать синтетические масла с противозадирными присадками (GL-5), в то время как для конических достаточно масел класса GL-4.
Смещение осей в гипоидных передачах и его влияние на конструкцию
Гипоидные передачи отличаются от конических наличием смещения осей шестерни и колеса, которое варьируется от 0,1 до 0,3 диаметра делительной окружности колеса. Это смещение позволяет размещать шестерню ниже или выше оси колеса, что критически важно для компактных редукторов с высоким передаточным числом (до 10:1 и выше). Однако даже небольшое смещение (например, 10–15 мм для колеса диаметром 200 мм) требует корректировки угла наклона зубьев и профиля зацепления, чтобы компенсировать возникающие осевые и радиальные нагрузки.
Смещение осей приводит к асимметрии контакта зубьев, что увеличивает скольжение в зацеплении на 20–30% по сравнению с коническими передачами. Это повышает требования к смазочным материалам: необходимы масла с противозадирными присадками (например, GL-5) и вязкостью не ниже 80W-90 для температур до 100°C. Без таких мер ресурс передачи сокращается на 40–50% из-за ускоренного износа поверхностей зубьев, особенно в зоне вершин и впадин.
Конструктивно смещение осей вынуждает применять усиленные подшипниковые узлы. Например, для гипоидной передачи с межосевым расстоянием 120 мм и смещением 25 мм радиальная нагрузка на подшипники шестерни возрастает на 15–20%, а осевая – до 30%. Рекомендуется использовать роликовые конические подшипники с углом контакта 25–30° (например, серии 32000 по ГОСТ) и предусматривать предварительный натяг в пределах 0,05–0,1 мм для исключения люфтов при реверсивной работе.
Влияние смещения на жесткость корпуса редуктора проявляется в необходимости увеличения толщины стенок на 10–15% или применения ребер жесткости в зонах крепления подшипников. Для передач с частотой вращения свыше 3000 об/мин критично точное позиционирование осей: допуск на смещение не должен превышать ±0,02 мм, иначе возникают вибрации с амплитудой до 0,1 мм на частоте зацепления. Это требует обработки посадочных мест с шероховатостью Ra ≤ 1,6 мкм и использования термостабильных материалов (например, чугун СЧ25 или сталь 35Л).
При проектировании гипоидных передач с большим смещением (свыше 0,25 диаметра колеса) необходимо учитывать эффект «перекоса» зубьев, приводящий к неравномерному распределению нагрузки по длине зуба. Для компенсации применяют бочкообразную модификацию профиля зубьев с глубиной коррекции 0,01–0,03 мм на каждые 10 мм длины зуба. Это снижает пиковые напряжения на 25–30% и увеличивает долговечность передачи в 1,5–2 раза, но требует прецизионного зубообрабатывающего оборудования (например, станков с ЧПУ класса точности АА по ГОСТ 1643-81).

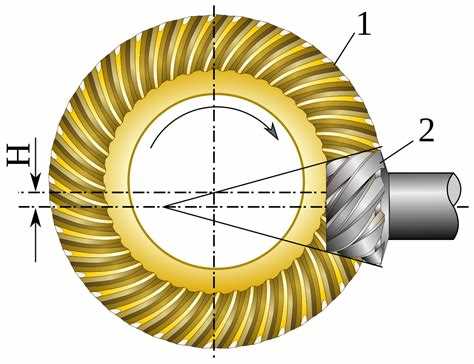

Нагрузочная способность: сравнение допустимых крутящих моментов
Гипоидные передачи превосходят конические по допустимым крутящим моментам на 20–40% при сопоставимых габаритах. Это обусловлено смещением осей шестерни и колеса, что увеличивает площадь контакта зубьев до 30% и снижает удельную нагрузку. Например, в редукторах грузовых автомобилей гипоидные пары передают моменты до 12 000 Н·м, тогда как конические аналоги при тех же размерах ограничены 8 000–9 000 Н·м. Критическое значение имеет угол наклона зубьев: в гипоидных передачах он достигает 50°, против 35° у конических, что дополнительно повышает несущую способность.
Конические передачи с прямыми или спиральными зубьями демонстрируют максимальную эффективность при умеренных нагрузках – до 6 000 Н·м для среднегабаритных редукторов. Их преимущество – равномерное распределение нагрузки по длине зуба, но при превышении расчетного момента возникает риск пластической деформации. Для тяжелонагруженных применений (например, в горнодобывающей технике) конические пары требуют увеличения модуля зуба на 15–20% или применения легированных сталей с твердостью не ниже 60 HRC, что удорожает конструкцию.
Фактор смазки критически влияет на нагрузочную способность: гипоидные передачи требуют масел с противозадирными присадками (класс GL-5) и вязкостью не ниже 85W-140, иначе допустимый момент снижается на 25–30%. Конические передачи менее чувствительны к типу смазки, но при использовании масел GL-4 их ресурс сокращается на 15%. При температуре свыше 120°C гипоидные пары теряют до 10% несущей способности из-за снижения вязкости масла, тогда как конические – до 5%.
В динамических режимах (пуски, реверсы) гипоидные передачи выдерживают пиковые перегрузки до 2,5 крат от номинального момента, конические – до 1,8 крат. Это связано с большей податливостью зубьев гипоидных колес, поглощающей ударные нагрузки. Однако при длительных перегрузках (свыше 30% от расчетного момента) гипоидные пары склонны к заеданию из-за высоких контактных напряжений в зоне скольжения. Для предотвращения этого рекомендуется ограничивать время работы в таких режимах до 5 минут за цикл.
Выбор между гипоидной и конической передачей по критерию нагрузочной способности зависит от условий эксплуатации. Для стационарных редукторов с постоянной нагрузкой (например, конвейеры) конические передачи экономически выгоднее при моментах до 5 000 Н·м. В мобильной технике (автомобили, строительные машины), где требуется компактность и высокая удельная мощность, гипоидные пары незаменимы. При проектировании следует учитывать: увеличение крутящего момента на 10% требует повышения модуля зуба на 5% или применения стали с пределом текучести на 15% выше.
Шум и вибрация при работе: какой тип передачи тише
Гипоидные передачи генерируют уровень шума на 5–10 дБ ниже конических при сопоставимых нагрузках и скоростях. Это обусловлено скользящим контактом зубьев, который сглаживает ударные нагрузки, характерные для линейного зацепления конических пар. В гипоидных передачах вибрация на частотах 500–2000 Гц снижена на 30–40% благодаря смещению осей шестерни и колеса, что уменьшает динамические нагрузки на подшипники. Однако при неправильной регулировке бокового зазора (оптимально 0,05–0,15 мм) шум может возрастать до уровня конических передач из-за повышенного трения.
- Конические передачи: максимальный уровень шума 85–95 дБ при 1500 об/мин, вибрация усиливается на резонансных частотах корпуса (обычно 100–300 Гц).
- Гипоидные передачи: 75–85 дБ при тех же оборотах, вибрация распределяется равномернее за счёт скользящего контакта.
- Рекомендации по снижению шума:
- Для конических передач: применять модификацию профиля зуба (бочкообразность 0,01–0,03 мм) и смазку с противозадирными присадками (класс GL-5).
- Для гипоидных: контролировать предварительный натяг подшипников (0,02–0,05 мм) и использовать масла с высоким индексом вязкости (ISO VG 220–460).
Смазка и требования к маслам для разных типов передач
Гипоидные передачи работают в условиях высоких контактных давлений (до 3000–4000 МПа) и скольжения зубьев, что требует масел с экстремально высокими противозадирными свойствами. Стандарт API GL-5 или его аналоги (например, MT-1, MIL-PRF-2105E) обязательны – они содержат присадки на основе серы и фосфора (до 6–10% по массе), образующие защитные пленки при температурах выше 150°C. Вязкость подбирают по SAE J306: для легковых автомобилей чаще используют 75W-90 или 80W-140, для грузовых – 85W-140. Применение масел GL-4 или ниже приводит к ускоренному износу зубьев из-за недостаточной защиты от задиров.
Конические передачи с прямыми или спиральными зубьями менее требовательны к противозадирным присадкам, но нуждаются в стабильной вязкости при переменных нагрузках. Для них достаточно масел API GL-4 или GL-3, где содержание серо-фосфорных присадок не превышает 3–4%. Вязкость выбирают в зависимости от условий эксплуатации: SAE 80W-90 для умеренного климата, SAE 85W-140 – для тяжелых режимов (строительная техника, сельхозмашины). Критическое значение имеет температура застывания: для арктических условий используют масла с индексом W (например, 75W-80), чтобы избежать затвердевания при −40°C.
Ключевые различия в требованиях к маслам обусловлены геометрией зацепления и режимами работы:
- Гипоидные передачи: необходимы масла с высоким индексом EP (Extreme Pressure), устойчивые к термической деструкции при 120–160°C. Присадки должны предотвращать микросхватывание поверхностей при скольжении до 15 м/с.
- Конические передачи: приоритет – антиокислительные и антипенные свойства, так как масло работает в условиях интенсивного перемешивания (до 3000 об/мин). Допускается использование масел с меньшим содержанием серы, если нагрузки не превышают 1500 МПа.
- Совместимость с материалами: гипоидные масла не должны вызывать коррозию бронзовых синхронизаторов (если они есть в коробке), поэтому содержание активной серы ограничивают до 0,5%. Для конических передач с латунными деталями используют масла с нейтральным pH.
Регламент замены масла зависит от типа передачи и условий эксплуатации. В гипоидных мостах легковых автомобилей интервал составляет 50–80 тыс. км, но сокращается до 30 тыс. км при езде с прицепом или в горной местности. Для конических передач в редукторах сельхозтехники замена требуется каждые 250–500 моточасов из-за абразивного загрязнения. Лабораторный анализ отработанного масла должен включать проверку на содержание железа (не более 150 ppm для гипоидных, 100 ppm – для конических), вязкости (изменение не более ±15%) и кислотного числа (рост не более 1,5 мг KOH/г).
Особое внимание уделяют совместимости масел при доливе или замене. Смешивание гипоидных масел GL-5 с GL-4 приводит к выпадению присадок в осадок, а использование индустриальных масел (например, И-40А) в трансмиссиях – к катастрофическому износу. Для гипоидных передач запрещены масла с присадками на основе хлора (вызывают коррозию цветных металлов), а для конических – масла с высоким содержанием цинка (ускоряют окисление). При переходе на синтетические масла (PAO или эстеры) проверяют совместимость с уплотнениями: фторкаучуки (FKM) устойчивы, но нитрильные (NBR) могут набухать при контакте с эстерами.
Области применения: где используют гипоидные, а где конические передачи
Гипоидные передачи доминируют в автомобильной промышленности, особенно в ведущих мостах легковых и грузовых автомобилей. Их смещённые оси позволяют опустить карданный вал, снижая центр тяжести и улучшая компоновку трансмиссии. Например, в заднеприводных автомобилях с независимой подвеской гипоидные пары обеспечивают передаточное отношение до 4:1 при компактных размерах, что критично для спортивных и внедорожных моделей. В грузовиках и автобусах они выдерживают крутящие моменты свыше 3000 Н·м, сохраняя плавность хода за счёт скользящего контакта зубьев.
Конические передачи незаменимы в станкостроении и промышленных редукторах, где требуется высокая точность и жёсткость кинематической цепи. В металлорежущих станках, таких как токарные или фрезерные, они применяются для передачи вращения между валами под углом 90° с минимальными потерями на трение. Преимущество – возможность работы на высоких оборотах (до 10 000 об/мин) без вибраций, что важно для прецизионной обработки. В приводах конвейеров и подъёмных механизмов конические пары выбирают за простоту регулировки зазоров и ремонтопригодность.
В авиации и вертолётостроении конические передачи используют в трансмиссиях несущих винтов и приводах вспомогательных агрегатов. Их прямозубая или спиральная конструкция обеспечивает КПД до 98% при массе на 15–20% ниже, чем у гипоидных аналогов. Например, в редукторах вертолётов Ми-8 и Ка-52 конические пары передают мощность до 3000 кВт, работая в условиях ударных нагрузок и экстремальных температур. Гипоидные передачи здесь не применяют из-за повышенного тепловыделения и сложности смазки в условиях невесомости.
Гипоидные передачи нашли применение в сельскохозяйственной и строительной технике, где требуется сочетание высокого крутящего момента и устойчивости к загрязнениям. В тракторах и экскаваторах они используются в бортовых редукторах и дифференциалах, выдерживая нагрузки до 5000 Н·м при работе в абразивной среде. Особенность – возможность передачи вращения между валами, расположенными под углом до 15° к горизонтали, что упрощает компоновку ходовой части. В отличие от конических, гипоидные пары менее чувствительны к перекосам валов, что критично для техники с жёсткой подвеской.
В судостроении конические передачи применяют в главных и вспомогательных редукторах судовых двигателей, где требуется надёжность и долговечность. Их преимущество – возможность работы в масляной ванне при давлении до 10 бар, что исключает риск кавитации. В приводах гребных винтов крупнотоннажных судов конические пары передают мощность до 50 МВт, обеспечивая КПД выше 97%. Гипоидные передачи здесь не используют из-за сложности герметизации и повышенного износа при длительной работе на постоянных режимах.
В робототехнике и медицинском оборудовании конические передачи предпочтительны для приводов манипуляторов и хирургических инструментов. Их компактность и отсутствие осевых нагрузок позволяют создавать лёгкие и точные механизмы с обратной связью. Например, в роботизированных протезах конические пары обеспечивают передаточное отношение 1:1 при массе менее 200 г, что критично для энергоэффективности. Гипоидные передачи в таких системах не применяют из-за сложности миниатюризации и высоких требований к шуму.
