Датчик положения коленчатого вала (ДПКВ) – ключевой элемент системы управления двигателем ВАЗ, отвечающий за синхронизацию работы электронного блока управления (ЭБУ) с механическими процессами в моторе. На автомобилях семейства ВАЗ (2108–2115, Приора, Гранта, Калина) применяется индуктивный датчик, генерирующий сигнал при прохождении зубьев задающего диска (60-2 зуба) мимо его чувствительного элемента. Точность этого сигнала критична: погрешность даже в 1–2 градуса может привести к пропускам зажигания, падению мощности или невозможности запуска двигателя.

Расположение ДПКВ на ВАЗ стандартно: он крепится к картеру сцепления или блоку цилиндров напротив задающего диска, установленного на шкиве коленвала. Рабочий зазор между датчиком и зубьями диска должен составлять 0,5–1,5 мм – отклонение от этого значения вызывает искажение сигнала. Признаки неисправности: нестабильные обороты на холостом ходу, детонация, ошибки P0335–P0339 в памяти ЭБУ. Для диагностики используйте мультиметр (сопротивление обмотки исправного датчика – 500–700 Ом) или осциллограф для проверки формы сигнала.

Замена ДПКВ на ВАЗ требует точности: после установки нового датчика обязательно проверьте зазор щупом и убедитесь в отсутствии металлической стружки на его поверхности. При сборке используйте только оригинальные крепежные элементы – болт с шайбой должен обеспечивать надежную фиксацию без перекосов. После замены сбросьте ошибки ЭБУ сканером или отключением клеммы АКБ на 10 минут. В 80% случаев некорректная работа датчика связана с загрязнением или механическим повреждением задающего диска, поэтому осмотрите его на наличие сколов или износа зубьев.

Для продления срока службы ДПКВ избегайте попадания масла и грязи на его разъем, регулярно очищайте область вокруг датчика и проверяйте целостность проводки. При появлении симптомов неисправности не откладывайте диагностику – игнорирование проблемы может привести к выходу из строя катализатора или повреждению поршневой группы из-за детонации.

Датчик положения коленвала на ВАЗ: назначение и работа

Датчик положения коленчатого вала (ДПКВ) на автомобилях ВАЗ – ключевой элемент системы управления двигателем, отвечающий за синхронизацию работы электронного блока управления (ЭБУ) с механическими процессами в моторе. Его основная задача – определение углового положения и частоты вращения коленвала с точностью до 0,5–1 градуса. Без корректных данных от ДПКВ ЭБУ не может рассчитать момент впрыска топлива и зажигания, что приводит к невозможности запуска двигателя или его нестабильной работе.

На большинстве моделей ВАЗ (2108–2115, Приора, Гранта, Калина) используется индуктивный датчик, работающий по принципу электромагнитной индукции. Он состоит из магнитного сердечника, обмотки и корпуса с крепежным отверстием. Датчик устанавливается напротив задающего диска (шкива коленвала) с 58 зубьями, один из которых отсутствует – этот пропуск служит опорной точкой для определения верхней мертвой точки (ВМТ) первого цилиндра. Расстояние между датчиком и зубьями диска должно составлять 0,5–1,5 мм; отклонение от этого значения вызывает сбои в работе.

При вращении коленвала зубья диска изменяют магнитное поле в обмотке датчика, генерируя переменный сигнал синусоидальной формы. Частота этого сигнала прямо пропорциональна оборотам двигателя: на холостом ходу (800–900 об/мин) она составляет около 150 Гц, при 3000 об/мин – до 500 Гц. ЭБУ анализирует амплитуду и частоту сигнала, определяя текущее положение коленвала и корректируя параметры работы двигателя в реальном времени. При обрыве цепи или коротком замыкании в датчике блок управления переходит в аварийный режим, ограничивая мощность и фиксируя ошибку P0335–P0339.

Типичные неисправности ДПКВ на ВАЗ включают механические повреждения (трещины корпуса, обрыв проводов), загрязнение магнитного сердечника металлической стружкой или масляными отложениями, а также смещение датчика относительно задающего диска. Симптомы выхода из строя: затрудненный запуск, «плавающие» обороты, детонация, потеря мощности или полная остановка двигателя. Для диагностики достаточно мультиметра: сопротивление исправной обмотки должно быть в пределах 500–700 Ом, а напряжение сигнала на холостом ходу – 0,2–0,3 В переменного тока.

Замена ДПКВ на ВАЗ не требует специального инструмента: достаточно отсоединить разъем, выкрутить болт крепления (обычно М6) и установить новый датчик, соблюдая зазор. Важно использовать оригинальные запчасти или аналоги от проверенных производителей (Bosch 0 261 210 113, ERA 550465, АвтоВАЗ 2112-3847010). После установки рекомендуется сбросить ошибки ЭБУ с помощью диагностического сканера или отключения клеммы аккумулятора на 10–15 минут. Неправильная установка (перекос, слишком большой зазор) приводит к повторному возникновению неисправностей.

Для продления срока службы ДПКВ регулярно проверяйте состояние задающего диска: сколы, износ зубьев или налипание грязи искажают сигнал. Также следите за герметичностью разъема – попадание влаги вызывает окисление контактов. При замене ремня ГРМ или шкива коленвала обязательно контролируйте положение датчика: смещение даже на 0,5 мм может стать причиной нестабильной работы двигателя. В случае частых сбоев проверьте целостность проводки от датчика до ЭБУ, особенно в местах изгибов и рядом с выпускным коллектором, где высокая температура ускоряет старение изоляции.

Где находится датчик положения коленвала на автомобилях ВАЗ

На большинстве моделей ВАЗ с инжекторными двигателями (2108–2115, 2110–2112, Granta, Priora, Kalina, Vesta) датчик положения коленвала (ДПКВ) расположен на крышке масляного насоса с правой стороны двигателя, если смотреть по ходу движения. Точное место – между шкивом коленвала и корпусом насоса, в специальном посадочном гнезде с одним крепежным болтом. На 8-клапанных моторах (например, ВАЗ-21114) он смещен ближе к блоку цилиндров, на 16-клапанных (ВАЗ-21126) – чуть выше, рядом с задающим диском (зубчатым шкивом). Для доступа к датчику часто требуется снять правое переднее колесо и подкрылок, а на некоторых моделях (Kalina, Priora) – дополнительно демонтировать воздушный фильтр или его корпус.

На классических моделях ВАЗ с распределенным впрыском (2104–2107 инжектор) ДПКВ установлен на кронштейне рядом с маховиком, с левой стороны двигателя. Чтобы его обнаружить, нужно заглянуть под автомобиль или снять защиту картера – датчик находится напротив венца маховика, в отверстии картера сцепления. На старых системах впрыска (например, GM) он может быть интегрирован в трамблер, но такие варианты встречаются редко. При замене важно соблюдать зазор между датчиком и задающим диском: для инжекторных ВАЗ он составляет 0,5–1,2 мм (регулируется шайбами).

Как проверить работоспособность датчика коленвала мультиметром

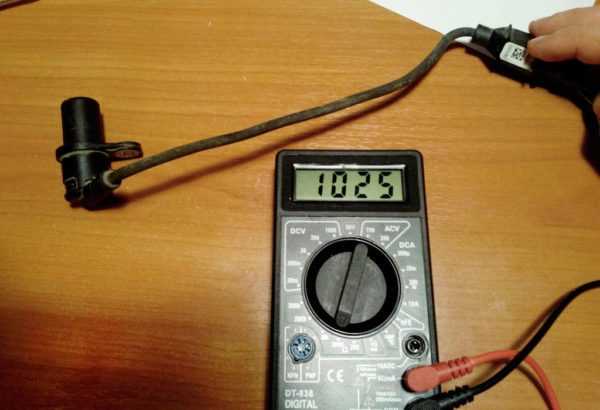

Перед началом проверки отключите аккумулятор и снимите датчик положения коленвала (ДПКВ) с автомобиля. На моделях ВАЗ он расположен возле шкива коленвала, закреплён болтом на 10. Очистите разъём и корпус датчика от грязи, чтобы исключить ложные показания из-за плохого контакта.

Для проверки индуктивности переведите мультиметр в режим измерения индуктивности (если прибор поддерживает эту функцию). Подключите щупы аналогично предыдущему шагу. Допустимое значение индуктивности для исправного ДПКВ – 200–400 мГн. Отклонения свидетельствуют о межвитковом замыкании или обрыве обмотки.

• Отсоедините разъём от датчика и блока управления.
• Включите зажигание, не запуская двигатель.
• Переведите мультиметр в режим измерения постоянного напряжения (20 В).
• Подключите чёрный щуп к массе автомобиля, красный – к контакту 1 разъёма ДПКВ (питание +12 В).
• Повторите измерение на контакте 2 (сигнал) – напряжение должно быть около 5 В.
• Если питание отсутствует, проверьте предохранитель F2 (7,5 А) и целостность проводки.

Если мультиметр не фиксирует напряжение при прокрутке стартера, проверьте зазор между датчиком и задающим диском. На ВАЗ он должен составлять 0,5–1,2 мм. Увеличенный зазор снижает амплитуду сигнала. Отрегулируйте положение датчика, ослабив крепёжный болт.

Основные признаки неисправности датчика положения коленвала

Первый и наиболее очевидный симптом – нестабильная работа двигателя на холостом ходу. Обороты начинают «плавать» в диапазоне 500–1500 об/мин, мотор подергивается или глохнет без видимых причин. Это происходит из-за сбоев в синхронизации подачи топлива и зажигания, так как ЭБУ не получает корректные данные о положении коленвала.

Двигатель может запускаться с задержкой или не заводиться вовсе. Стартер крутит, но вспышек в цилиндрах нет – ЭБУ блокирует подачу топлива и искру, если не видит сигнал от датчика. В некоторых случаях мотор схватывает, но сразу глохнет, особенно при холодном пуске.

Резкие провалы при разгоне или рывки под нагрузкой – еще один характерный признак. При нажатии на педаль газа автомобиль может дергаться, терять мощность на 2–3 секунды, а затем восстанавливать тягу. Это связано с пропусками зажигания из-за неверных расчетов момента впрыска.

На приборной панели загорается индикатор «Check Engine» с кодами ошибок P0335–P0339. Эти коды прямо указывают на проблемы с цепью датчика коленвала или отсутствие сигнала. Для диагностики достаточно подключить сканер OBD-II и считать ошибки – дополнительные тесты не требуются.

Повышенный расход топлива на 10–20% без изменения стиля вождения. ЭБУ переходит в аварийный режим, увеличивая подачу топлива для компенсации нестабильной работы. При этом выхлоп становится более дымным, а катализатор перегревается из-за несгоревшего бензина.

Детонация в двигателе при резком ускорении или подъеме в гору. Из-за неверного момента зажигания топливовоздушная смесь воспламеняется раньше времени, вызывая металлический стук в блоке цилиндров. Длительная эксплуатация в таком режиме приводит к разрушению поршней и шатунов.

Вибрации двигателя на средних и высоких оборотах, особенно заметные на руле или кузове. Это следствие рассинхронизации работы цилиндров – один или несколько из них работают с задержкой, нарушая баланс. На ВАЗ с 8-клапанными моторами вибрации проявляются сильнее из-за конструктивных особенностей.

Полный отказ датчика приводит к невозможности запуска двигателя. В этом случае единственный способ завести автомобиль – заменить датчик. Перед установкой нового проверьте зазор между сердечником датчика и задающим диском (0,5–1,2 мм) и целостность проводки – обрыв или короткое замыкание часто становятся причиной неисправности.

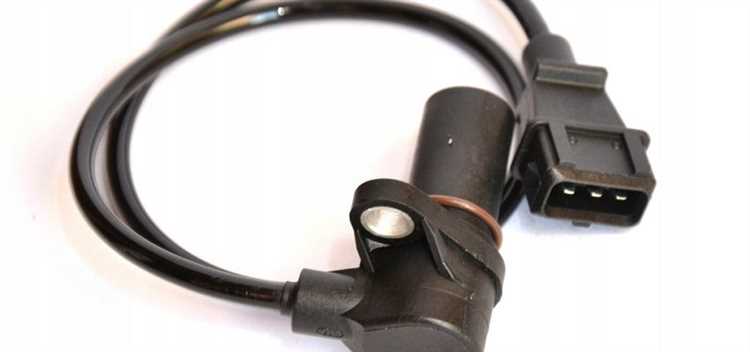

Какие ошибки выдает ЭБУ при выходе из строя датчика коленвала

В некоторых случаях ЭБУ может выдавать ошибку P1335, характерную для систем с датчиком Холла. Она означает, что контроллер не обнаружил синхронизацию между сигналами ДПКВ и датчика распредвала. При этом двигатель может запускаться, но работать с перебоями, особенно на высоких оборотах. Также встречается ошибка P0340, хотя она относится к датчику распредвала, но при обрыве цепи ДПКВ ЭБУ иногда ошибочно фиксирует и её.

Для диагностики используйте сканер OBD-II или адаптер ELM327 с программой Torque. При появлении ошибок P0335/P0336 проверьте сопротивление обмотки датчика (должно быть 500–700 Ом), зазор между сердечником и задающим диском (0,5–1,2 мм) и целостность проводки. Обрыв или короткое замыкание в цепи питания (5 В) или сигнального провода также вызывает эти ошибки. Не игнорируйте повреждения задающего диска – сколы или деформации зубьев приводят к P0336.

Если ошибки появляются периодически, осмотрите разъём ДПКВ на наличие окислов и проверьте напряжение на контактах при включённом зажигании. При отсутствии сигнала на осциллографе замените датчик – ремонту он не подлежит. После замены сбросьте ошибки и выполните пробный запуск. Если проблема сохраняется, проверьте ЭБУ на предмет повреждений или программных сбоев.

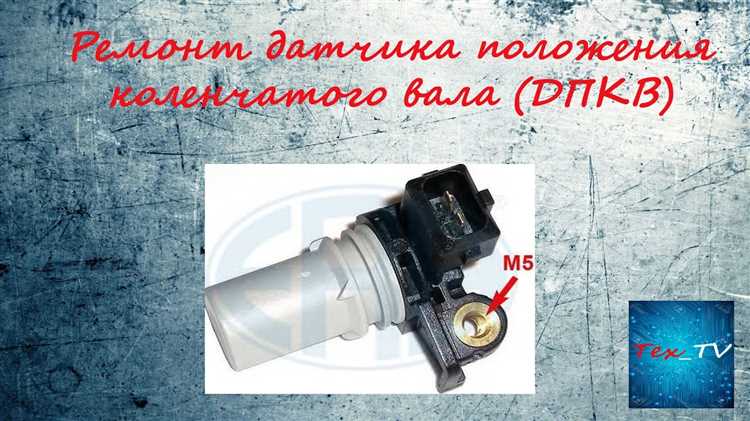

Пошаговая замена датчика положения коленвала на ВАЗ своими руками

Замена датчика положения коленвала (ДПКВ) на автомобилях ВАЗ требует точности и соблюдения последовательности действий. Модели 2108–2115, 2110–2112, а также Приора, Калина и Гранта оснащены индуктивным датчиком с артикулом 2112-3847010 или его аналогами (например, ERA 550.289). Перед началом работ отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание.

ДПКВ расположен на крышке масляного насоса, за шкивом коленвала. Для доступа к нему снимите правое переднее колесо и подкрылок (на моделях с 16-клапанными двигателями – дополнительно демонтируйте защитный кожух ремня ГРМ). Используйте головку на 10 мм для откручивания болта крепления датчика. В некоторых случаях потребуется удлинитель, так как доступ ограничен.

Перед демонтажем старого датчика очистите посадочное место от грязи и масла ветошью, смоченной в бензине или очистителе карбюратора. Проверьте состояние уплотнительного кольца – оно должно быть целым, без трещин. Если кольцо повреждено, замените его (артикул 2112-1005160). Установите новый датчик, совместив его паз с выступом на крышке масляного насоса.

Затяните болт крепления моментом 8–12 Н·м. Превышение усилия может привести к деформации корпуса датчика или срыву резьбы. После установки подключите разъем проводки, убедившись в надежности фиксации фишки – слабый контакт вызывает ошибки P0335 или P0336 в ЭБУ.

Запустите двигатель и проверьте его работу на холостом ходу. Обороты должны быть стабильными, без провалов. Если двигатель не заводится или работает с перебоями, отключите разъем ДПКВ и измерьте сопротивление обмотки мультиметром: норма – 550–750 Ом. При отклонении замените датчик повторно.

На автомобилях с электронной педалью газа (Е-газ) после замены ДПКВ может потребоваться адаптация дроссельной заслонки. Для этого включите зажигание на 30 секунд, затем выключите и запустите двигатель. Процедура выполняется автоматически, но при ошибках используйте диагностический сканер для сброса адаптаций.

В таблице ниже приведены ключевые параметры ДПКВ для различных моделей ВАЗ:

После завершения работ сбросьте ошибки ЭБУ с помощью сканера или отключив клемму аккумулятора на 10 минут. Проверьте отсутствие утечек масла в месте установки датчика – уплотнительное кольцо должно обеспечивать герметичность.
