Масса на ВАЗ 2106 – критический элемент электрической цепи, от которого зависит стабильность работы двигателя, освещения и других систем. Основные точки подключения массы расположены в моторном отсеке, салоне и багажнике. Первая и самая важная – клемма на блоке цилиндров, соединённая с минусовой клеммой аккумулятора толстым проводом сечением не менее 16 мм². Она обеспечивает надёжный контакт для стартера, генератора и системы зажигания.
Вторая ключевая точка – масса на кузове под капотом, обычно закреплённая на левом брызговике или усилителе передней панели. От неё запитаны фары, вентилятор охлаждения и реле. Третья – масса в салоне, расположенная под приборной панелью с левой стороны, рядом с монтажным блоком. Она отвечает за работу приборов, стеклоочистителей и обогрева заднего стекла.
Для диагностики проблем с массой используйте мультиметр: сопротивление между клеммой аккумулятора и точкой массы не должно превышать 0,1 Ом. Окисление контактов устраняйте зачисткой до металла и обработкой медной смазкой. При замене проводов выбирайте аналоги с сечением не меньше оригинальных: 4–6 мм² для салонных цепей, 10–16 мм² для силовых.
Схемы электропроводки ВАЗ 2106 можно найти в заводском руководстве по ремонту (раздел «Электрооборудование») или на специализированных ресурсах, таких как autodata.ru и vaz2106.net. Обращайте внимание на год выпуска автомобиля: с 1990-х годов изменилось расположение некоторых массовых точек, особенно в системе впрыска (для моделей с инжектором).
Где искать массу на ВАЗ 2106: схемы и расположение
Основные точки массы на ВАЗ 2106 сосредоточены в моторном отсеке и салоне. Под капотом ключевые соединения расположены на левом брызговике (рядом с аккумулятором) – здесь крепится толстый черный провод от минусовой клеммы АКБ к кузову. Второй важный узел – болт на блоке цилиндров, куда подключается масса генератора и стартера. На правой стороне моторного щита (около вакуумного усилителя тормозов) находится еще одна точка, отвечающая за питание приборной панели и освещения.
В салоне масса приборной доски выведена на болт под панелью приборов с левой стороны, за бардачком. Здесь же подключаются провода от датчиков температуры и уровня топлива. Для проверки соединений используйте мультиметр: сопротивление между минусом АКБ и любой точкой массы не должно превышать 0,5 Ом. Окисленные контакты зачищайте наждачной бумагой и обрабатывайте медной смазкой.
Схемы электропроводки ВАЗ 2106 (например, схема №34.3722 или 37.3701) детально показывают разводку массовых проводов. Особое внимание уделите проводу от двигателя к кузову – он часто рвется в месте перехода через моторный щит. При замене проводки используйте провода сечением не менее 16 мм² для силовых цепей и 4 мм² для приборов.
Какие точки массы существуют на ВАЗ 2106 и их назначение
На ВАЗ 2106 основные точки массы сосредоточены в моторном отсеке, салоне и багажнике. Главная масса расположена на левом брызговике кузова, где крепится толстый провод от минусовой клеммы аккумулятора. Эта точка обеспечивает общий «минус» для всей электросистемы автомобиля, включая стартер, генератор и блок предохранителей. При окислении или ослаблении контакта здесь возникают проблемы с запуском двигателя и нестабильной работой электроприборов.
Вторая ключевая точка – масса на двигателе, закреплённая болтом на головке блока цилиндров (обычно рядом с трамблёром). Она отвечает за заземление системы зажигания, датчиков и электрических компонентов мотора. Плохой контакт в этой зоне приводит к перебоям в работе двигателя, особенно на холостых оборотах, и может вызывать ошибки в показаниях датчиков температуры или давления масла.
В салоне ВАЗ 2106 масса расположена под приборной панелью, с левой стороны у ног водителя. К ней подключены провода от комбинации приборов, освещения и некоторых реле. Окисление или обрыв этой точки проявляется в виде неработающих указателей топлива, температуры или мигающих ламп на панели. Для доступа к ней потребуется снять нижнюю часть торпедо.
В багажнике масса находится на левой боковине кузова, рядом с фонарём освещения номерного знака. Она обеспечивает питание задних фонарей, стоп-сигналов и подсветки багажника. При коррозии контакта или повреждении провода возможны отказы в работе этих элементов, а также ложные срабатывания сигнализации из-за «плавающего» минуса.
Дополнительные точки массы встречаются на кузове в районе передних фар (для ближнего/дальнего света) и на кронштейне крепления генератора. Первая влияет на яркость и стабильность работы фар, вторая – на зарядку аккумулятора. Признаки проблем: мерцание света или разряд АКБ даже при работающем двигателе. Для проверки используйте мультиметр в режиме измерения сопротивления (должно быть близко к 0 Ом).
Обслуживание точек массы сводится к зачистке контактов от окислов, подтяжке болтов и нанесению защитной смазки (например, Литол-24). Особое внимание уделяйте местам с повышенной влажностью – моторный отсек и багажник. При замене проводов используйте медные наконечники и термоусадочные трубки для защиты от коррозии. Регулярная проверка массовых соединений избавит от трудно диагностируемых неисправностей электрооборудования.
Как найти основную массу двигателя на ВАЗ 2106
Основная масса двигателя ВАЗ 2106 расположена на левой стороне блока цилиндров, рядом с коробкой передач. Точка крепления – болт М8, вкрученный в специальный прилив на блоке, обычно закрытый резиновым колпачком. От этого болта отходит толстый черный провод сечением не менее 16 мм², идущий к минусовой клемме аккумулятора. Проверьте затяжку болта динамометрическим ключом (момент 15–18 Н·м) и состояние провода: окисление или повреждение изоляции нарушает контакт, что приводит к утечкам тока и нестабильной работе электрооборудования.
Вторая точка массы двигателя находится на верхней части головки блока цилиндров, возле распределителя зажигания. Здесь крепится тонкий провод (сечение 4–6 мм²) к шпильке М6, соединенной с кузовом через кронштейн. Очистите контактные поверхности от ржавчины и грязи, используя наждачную бумагу (зернистость 400–600) и контактную смазку. При сборке затяните гайку с моментом 5–7 Н·м, избегая перетяжки – это предотвратит срыв резьбы на алюминиевой головке.
Где расположена масса на кузове автомобиля и как её проверить
На ВАЗ 2106 основные точки массы сосредоточены в моторном отсеке, салоне и багажнике. Главный минусовой провод от аккумулятора крепится к кузову на левом брызговике, рядом с батареей. Вторая ключевая точка – болт на блоке цилиндров, соединяющий двигатель с кузовом. В салоне масса приборной панели расположена под торпедой, слева от рулевой колонки, на кронштейне крепления.
В багажнике минусовой провод от задних фонарей и топливного насоса (если установлен) подключается к кузову возле правой арки. Дополнительные точки массы могут находиться на лонжеронах, особенно если автомобиль оборудован нештатной электроникой. Проверка начинается с визуального осмотра: ищите окисление, коррозию или ослабленные крепления.
- Отсоедините клемму аккумулятора перед началом работ.
- Очистите контактные поверхности металлической щёткой или наждачной бумагой (зернистость 120–240).
- Нанесите тонкий слой консистентной смазки (например, Литол-24) на очищенные участки.
- Затяните болты моментом 10–12 Н·м для надёжного контакта.
Для проверки качества массы используйте мультиметр в режиме измерения сопротивления. Подключите один щуп к минусовой клемме аккумулятора, второй – к проверяемой точке на кузове. Сопротивление должно быть близко к нулю (не более 0,2 Ом). Если показания выше, ищите обрыв провода или плохой контакт.
Особое внимание уделите массе генератора. Провод от генератора к блоку цилиндров часто окисляется из-за высоких температур. Проверьте его целостность и надёжность крепления к шпильке на задней крышке генератора. При необходимости замените провод на новый сечением не менее 16 мм².
В салоне проверьте массу приборной панели, подключив мультиметр между минусовой клеммой аккумулятора и болтом крепления панели. Если сопротивление превышает 0,5 Ом, демонтируйте кронштейн, очистите его и кузов от краски и ржавчины. Установите дополнительную шайбу из нержавеющей стали для улучшения контакта.
Для диагностики скрытых проблем с массой запустите двигатель и включите потребители (фары, печку, обогрев заднего стекла). Если при добавлении нагрузки напряжение на аккумуляторе падает ниже 13 В, ищите плохую массу в цепи генератора или стартера. В сложных случаях прозвоните все провода массы от аккумулятора до конечных точек, используя схему электрооборудования ВАЗ 2106.
Схемы подключения массы к аккумулятору и генератору
На ВАЗ 2106 масса аккумулятора подключается через толстый провод сечением не менее 16 мм² к кузову автомобиля. Основная точка крепления – болт на левом брызговике (возле аккумуляторного отсека), где также фиксируется минусовая клемма АКБ. Дополнительный провод массы идёт от минусовой клеммы к блоку двигателя, обеспечивая надёжный контакт с массой силового агрегата. При слабом контакте в этих точках возникают падения напряжения, что приводит к нестабильной работе электрооборудования и затруднённому запуску двигателя.
Для проверки целостности цепей массы используйте мультиметр в режиме измерения сопротивления. Между минусовой клеммой АКБ и блоком двигателя сопротивление не должно превышать 0,1 Ом, между корпусом генератора и кузовом – 0,2 Ом. При превышении этих значений очистите контактные поверхности от ржавчины и окислов, затяните крепёж с моментом 10–12 Н·м. Замените провода массы при обнаружении повреждений изоляции или обрывов жил.

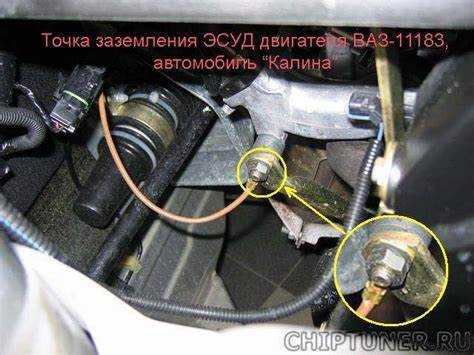

Типичные места обрыва массы и способы их диагностики
Второй проблемный участок – масса генератора. Провод, соединяющий корпус генератора с двигателем, часто окисляется в месте контакта с клеммой или ломается из-за вибрации. Диагностировать обрыв можно мультиметром: при работающем двигателе напряжение между «+» АКБ и корпусом генератора должно быть не более 0,2 В. Превышение этого значения указывает на плохой контакт.
Масса на блоке предохранителей – ещё одна уязвимая зона. Провод, идущий от минусовой клеммы АКБ к блоку, крепится под гайку на кузове рядом с ним. Со временем контакт ослабевает, что вызывает перебои в работе освещения, стеклоочистителей или указателей поворота. Проверка заключается в измерении сопротивления между клеммой и кузовом: оно должно стремиться к нулю.
Обрыв массы датчика температуры охлаждающей жидкости приводит к некорректным показаниям приборной панели или проблемам с системой впрыска. Провод крепится к впускному коллектору или блоку цилиндров. Для проверки отсоедините разъём датчика и замерьте сопротивление между его массовым контактом и двигателем – оно не должно превышать 1 Ом.
На карбюраторных моделях часто страдает масса катушки зажигания. Провод, соединяющий корпус катушки с кузовом, может переломиться у основания или окислиться в месте крепления. Симптомы – пропуски зажигания, затруднённый пуск. Диагностика: подключите мультиметр между корпусом катушки и минусом АКБ, сопротивление должно быть близко к нулю.
Не менее распространён обрыв массы стартера. Толстый провод, идущий от корпуса стартера к двигателю, подвержен коррозии и механическим повреждениям. Признаки – щелчки втягивающего реле без прокрутки двигателя. Проверка: замерьте падение напряжения на проводе при попытке запуска – оно не должно превышать 0,5 В.
Для устранения обрывов используйте медные наконечники, зачищайте контактные поверхности до металлического блеска и применяйте контактную смазку. Затягивайте гайки с моментом 8–10 Н·м. При замене проводов выбирайте сечение не менее оригинального: для массы АКБ – 16–25 мм², для генератора – 6–10 мм², для датчиков – 1–2,5 мм².
Инструменты для проверки контакта массы на ВАЗ 2106
Для диагностики массы на ВАЗ 2106 потребуется минимальный набор инструментов, но с правильным выбором можно избежать ошибок. Основной прибор – мультиметр с функцией измерения сопротивления (до 200 Ом) и постоянного напряжения (до 20 В). Модели с автоматическим выбором диапазона (например, DT-830B или UNI-T UT33D) упрощают работу, но подойдет и аналоговый тестер. Дополнительно нужны провода с «крокодилами» для подключения к клеммам аккумулятора и точкам массы.
Проверка контакта начинается с визуального осмотра. Для этого используйте:
- Фонарик с узким лучом (например, налобный) – освещает труднодоступные места под капотом и в салоне.
- Зеркало на телескопической ручке (диаметр 50–70 мм) – позволяет осмотреть крепления массы на днище кузова без демонтажа элементов.
- Щетка с металлической щетиной и наждачная бумага (зернистость P120–P240) – для зачистки окисленных контактов.
При подозрении на скрытые дефекты (например, обрыв провода внутри изоляции) пригодится детектор скрытой проводки. Бюджетные модели (типа «Дятел Е121») работают на частоте 50 Гц и выявляют обрывы в жгутах массы без вскрытия обшивки. Для точной локализации используйте тонкий щуп из закаленной стали – им удобно прощупывать провода в гофрах и проверять целостность жил.
В сложных случаях (например, при «плавающей» массе) эффективен осциллограф. Подключите его между точкой массы и «минусом» АКБ: при работающем двигателе на холостом ходу амплитуда сигнала не должна превышать 50 мВ. Если осциллографа нет, используйте светодиодный пробник с низким порогом срабатывания (не более 0,5 В) – он покажет наличие паразитных напряжений на массе при включении потребителей (фары, вентилятор).
Как очистить и восстановить окисленные точки массы
Окисление точек массы на ВАЗ 2106 – распространённая причина нестабильной работы электрооборудования. Начните с отключения аккумулятора: снимите клемму «минус» ключом на 10. Основные проблемные зоны – соединения на кузове (под капотом у левого брызговика, на моторном щите), блоке предохранителей и задней части автомобиля (у фонарей). Для доступа к скрытым точкам используйте фонарик и зеркало на гибкой ножке.
Очистка проводится в три этапа:
- Механическая обработка. Удалите ржавчину и окислы металлической щёткой или наждачной бумагой (зернистость 120–240). Для труднодоступных мест подойдёт надфиль или специальная насадка на дрель. Не применяйте абразивы на пластиковых или окрашенных поверхностях – используйте ластик или канцелярский нож.
- Химическая нейтрализация. Нанесите преобразователь ржавчины (например, «Цинкарь») на 10–15 минут, затем смойте водой и просушите сжатым воздухом. Альтернатива – раствор пищевой соды (1 ст. л. на 100 мл воды) для нейтрализации кислотных остатков.
- Защитная обработка. После сушки покройте контакты токопроводящей смазкой (КВТ, Molykote) или графитовой пастой. Для болтовых соединений используйте медную пасту – она предотвращает прикипание и улучшает проводимость.
При восстановлении соединений замените оцинкованные шайбы на новые (толщина 1–1,5 мм) и затяните болты моментом 8–10 Н·м. Если провод массы повреждён, обожмите наконечник новым (подходящий размер для ВАЗ 2106 – 6–8 мм²) или припаяйте его с применением кислотного флюса. Проверьте качество контакта мультиметром: сопротивление между точкой массы и «минусом» АКБ не должно превышать 0,2 Ом. После сборки протестируйте работу фар, вентилятора охлаждения и звукового сигнала – нестабильность в этих цепях часто указывает на оставшиеся проблемы с массой.
