Резиновая губа на бампере – элемент, требующий точного монтажа. Неправильное крепление приводит к отрыву на скорости свыше 80 км/ч, деформации при контакте с бордюрами или преждевременному износу из-за вибраций. Основные методы фиксации: механическое крепление винтами, клеевое соединение и комбинированный подход. Выбор зависит от материала бампера (пластик ABS, полипропилен, стеклопластик), условий эксплуатации и допустимой нагрузки.
Для пластиковых бамперов из ABS оптимальны винты с пресс-шайбами диаметром 4–5 мм. Шаг крепежа – 100–150 мм, глубина вкручивания – не менее 12 мм. Предварительно сверлятся отверстия на 0,5 мм меньше диаметра винта, чтобы обеспечить плотную посадку. На полипропиленовых бамперах резьба быстро ослабевает из-за низкой жесткости материала – здесь эффективнее клеевые составы на основе MS-полимеров (например, Teroson MS 9399) с предварительной обработкой поверхности праймером.
Клеевой монтаж требует подготовки: обезжиривание ацетоном или изопропиловым спиртом, шлифовка поверхности наждачной бумагой P120 для улучшения адгезии. Наносится клей зигзагообразной полосой шириной 8–10 мм, после чего губа прижимается с усилием 5–7 кг на 15 минут. Полная полимеризация занимает 24 часа. Для дополнительной фиксации используют пластиковые заклепки с шагом 200 мм – они компенсируют термические расширения и предотвращают отслоение на стыках.
При комбинированном методе сначала устанавливаются винты в центральной части губы, затем края проклеиваются. Это снижает риск отрыва на 40% по сравнению с чисто клеевым креплением. Для бамперов с аэродинамическими нагрузками (спортивные автомобили) рекомендуется двойной ряд крепежа: верхний – винты, нижний – заклепки. Температурный диапазон эксплуатации резиновых губ – от -30°C до +80°C; при превышении этих значений клей теряет прочность, а резина становится хрупкой.
Выбор подходящего типа крепежа для резиновой губы
Резиновая губа на бампере подвергается постоянным вибрациям, перепадам температур и механическим нагрузкам. Неправильный крепеж приводит к отрыву, деформации или преждевременному износу. Основные типы креплений: винтовые соединения, клеевые составы, защелки и комбинированные системы. Каждый вариант имеет ограничения по материалу бампера, условиям эксплуатации и трудоемкости монтажа.
Для пластиковых бамперов оптимальны саморезы с пресс-шайбой диаметром 4–5 мм и длиной 12–16 мм. Они обеспечивают равномерное распределение нагрузки и не требуют предварительного сверления при использовании сверла на 0,5 мм меньше диаметра винта. Металлические бамперы требуют болтов М5–М6 с гайками и шайбами, чтобы исключить коррозию в местах контакта. Важно использовать резиновые или пластиковые втулки между крепежом и губой для компенсации вибраций.
- Клеевые составы: двухкомпонентные эпоксидные клеи (например, 3M Scotch-Weld DP420) выдерживают нагрузку до 25 кг/см², но требуют обезжиривания поверхностей и фиксации на 24 часа. Полиуретановые клеи (SikaFlex-221) эластичнее, но менее устойчивы к топливу и маслам.
- Защелки: пластиковые клипсы (типа Push Rivet) подходят для временного крепления, но ломаются при температуре ниже -15°C. Металлические защелки с пружинным механизмом надежнее, но увеличивают вес конструкции.
- Комбинированные системы: сочетание клея и винтов (например, 3M VHB + саморезы) дает максимальную прочность, но усложняет демонтаж.
При выборе крепежа учитывайте климатические условия. В регионах с частыми перепадами температур от -30°C до +40°C клеи на водной основе теряют адгезию, а пластиковые защелки становятся хрупкими. Для таких условий подходят только механические крепления с антикоррозийным покрытием (оцинкованные или нержавеющие). Если бампер имеет сложную геометрию, используйте гибкие клеевые ленты (3M VHB 5952) толщиной 1,1 мм – они повторяют контуры и не требуют сверления.
Демонтаж – критически важный фактор. Клеевые соединения практически необратимы без повреждения бампера, а винтовые крепления позволяют снять губу за 10–15 минут. Для частой замены (например, при сезонном тюнинге) выбирайте защелки или быстросъемные клипсы. Перед установкой протестируйте крепеж на небольшом участке: проверьте усилие отрыва, устойчивость к вибрации и реакцию на химические реагенты (соль, антифриз).
Подготовка поверхности бампера перед установкой
Очистите бампер от грязи, масел и восковых покрытий с помощью обезжиривателя на основе изопропилового спирта (концентрация не менее 70%) или специализированного очистителя для пластика, например, *3M Plastic & Paint Prep* или *Sonax ProfiLine*. Нанесите состав на безворсовую салфетку из микрофибры и протрите поверхность дважды: первый раз для удаления крупных загрязнений, второй – для финальной очистки. Избегайте использования растворителей на основе ацетона или бензина – они разрушают структуру полипропилена, из которого изготавливают большинство бамперов, снижая адгезию клея на 30–40%.
Отшлифуйте зону крепления резиновой губы абразивной губкой с зернистостью P320–P400 или шлифовальной бумагой на поролоновой основе. Цель – создать микрорельеф для лучшего сцепления клея, удалив при этом заводское глянцевое покрытие. После шлифовки удалите пыль сжатым воздухом или липким валиком для чистки одежды. Если на бампере есть сколы или глубокие царапины, заполните их двухкомпонентной шпатлёвкой для пластика (например, *Bondo Plastic Repair*) и отшлифуйте после высыхания.
Перед нанесением клея прогрейте поверхность бампера строительным феном до температуры 40–50°C – это удалит остаточную влагу и улучшит проникновение адгезива в поры пластика. Для бамперов с покрытием из термопластичного олефина (TPO) используйте праймер *3M TPO Adhesion Promoter* или *Sika Primer-206 G+P*: нанесите тонким слоем кистью или тампоном, дайте высохнуть 5–10 минут. Без праймера прочность соединения снижается на 60–70%, особенно при эксплуатации в условиях перепадов температур.

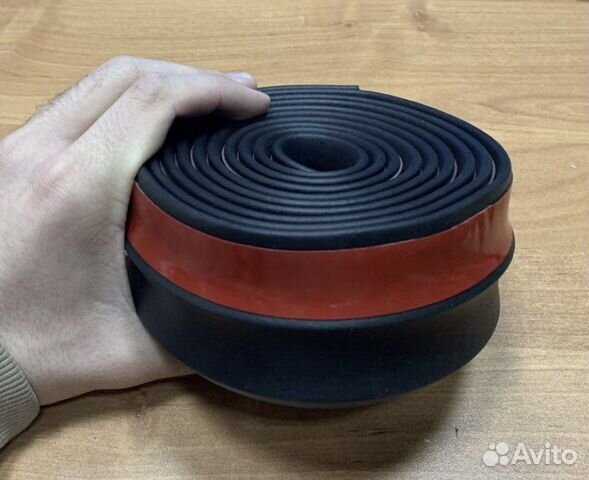

Использование клеевых составов для фиксации губы
Для крепления резиновой губы к бамперу подходят полиуретановые клеи, такие как 3M 550FC или Sikaflex-221. Эти составы обеспечивают прочность на отрыв до 2,5 МПа при толщине слоя 3 мм и сохраняют эластичность при температурах от -40°C до +90°C. Перед нанесением поверхности обезжиривают изопропиловым спиртом или очистителем на основе ацетона, удаляя пыль, масла и остатки старого клея.
Наносить клей следует зигзагообразной линией шириной 8–10 мм по периметру губы, отступая 5 мм от края. Для равномерного распределения давления используют струбцины или грузы массой 2–3 кг, фиксируя деталь на 24 часа. При температуре ниже +10°C время полимеризации увеличивается до 48 часов, а при +20°C сокращается до 12–16 часов.
Эпоксидные клеи, например Loctite Hysol 9466, подходят для жестких креплений, но требуют точной подгонки деталей – зазор не должен превышать 0,5 мм. Состав смешивают в пропорции 1:1 и наносят шпателем слоем 1–2 мм. Прочность соединения достигает 30 МПа, однако эластичность ниже, чем у полиуретановых аналогов, что может привести к трещинам при вибрации.
Для временной фиксации или дополнительной страховки применяют двухкомпонентные акриловые клеи, такие как Permatex 66B. Они схватываются за 5–10 минут, но полную прочность набирают через 2 часа. Недостаток – низкая устойчивость к УФ-излучению, поэтому шов требует защиты герметиком или краской.
При работе с клеями на основе цианоакрилата (суперклей) важно учитывать их хрупкость. Соединение выдерживает нагрузку до 15 кг/см², но разрушается при ударных воздействиях. Такие составы используют только для точечной фиксации или ремонта мелких повреждений, предварительно зашкурив поверхность наждачной бумагой P120.
После полимеризации клеевой шов проверяют на прочность, прикладывая усилие 10–15 кг в течение 30 секунд. Если губа смещается, соединение усиливают саморезами с пресс-шайбой или дополнительным слоем клея. Для защиты от влаги и грязи стык обрабатывают силиконовым герметиком, например Dow Corning 732, который сохраняет эластичность при -60°C.
Монтаж на саморезы и болты: пошаговая инструкция
Метод крепления резиновой губы на саморезы и болты обеспечивает высокую прочность и долговечность соединения, но требует точности в подборе метизов и инструментов. Для работы понадобятся: саморезы с пресс-шайбой (диаметр 4–5 мм, длина 16–25 мм), болты М5–М6 с гайками и шайбами, дрель с набором сверл (3–6 мм), шуруповерт, отвертка, рулетка, маркер, наждачная бумага (зерно 120–220) и герметик для наружных работ. Выбор метизов зависит от материала бампера: для пластика используйте саморезы с мелким шагом резьбы, для металла – болты с гроверными шайбами.
Перед началом монтажа очистите поверхность бампера от грязи и обезжирьте спиртосодержащим раствором. Приложите резиновую губу к бамперу, выровняв по нижнему краю, и отметьте маркером точки крепления. Расстояние между саморезами не должно превышать 150–200 мм для равномерного распределения нагрузки. Если губа имеет заводские отверстия, совместите их с метками; при их отсутствии просверлите отверстия в губе и бампере одновременно, используя сверло на 0,5 мм тоньше диаметра самореза.
Для предотвращения растрескивания пластика бампера при вкручивании саморезов прогрейте зону крепления строительным феном до 60–80°C. Это сделает материал более пластичным. При использовании болтов просверлите сквозные отверстия в бампере и губе, затем раззенкуйте их с внутренней стороны бампера для утопления головок болтов. Диаметр отверстий под болты должен быть на 0,2–0,3 мм больше номинального размера резьбы, чтобы избежать напряжений при затяжке.
Нанесите тонкий слой герметика на резьбу саморезов или болтов перед установкой. Это защитит соединение от влаги и предотвратит коррозию метизов. Вкручивайте саморезы под углом 90° к поверхности, избегая перекосов. Момент затяжки для саморезов – 1,5–2 Н·м, для болтов М5 – 3–4 Н·м, М6 – 5–6 Н·м. Превышение этих значений может привести к деформации губы или бампера.
При креплении на болты установите шайбу под головку болта и гайку с внутренней стороны бампера. Для дополнительной фиксации используйте контргайки или анаэробный фиксатор резьбы. Если доступ к внутренней стороне бампера ограничен, применяйте болты с потайной головкой и самоконтрящиеся гайки. После затяжки всех метизов проверьте отсутствие зазоров между губой и бампером – они не должны превышать 1 мм.
Завершите монтаж обработкой кромок губы силиконовым герметиком, чтобы исключить попадание влаги и грязи под крепление. Удалите излишки герметика влажной тряпкой до его застывания. После высыхания (через 24 часа) проверьте надежность фиксации, потянув губу вниз с усилием 10–15 кг. Если крепление не смещается, монтаж выполнен корректно.
Для обслуживания соединения раз в полгода проверяйте затяжку метизов и состояние герметика. При появлении ржавчины на болтах или саморезах замените их на оцинкованные или нержавеющие аналоги. Если губа начинает провисать, добавьте дополнительные точки крепления или замените изношенные метизы на более длинные.
Применение пластиковых клипс и защелок для крепления
Пластиковые клипсы и защелки – оптимальное решение для фиксации резиновой губы на бампере при условии правильного подбора типоразмера и материала. Наиболее востребованы клипсы с распорным механизмом (например, типа «ёлочка» или «рожковая»), которые обеспечивают усилие прижима 5–12 Н на точку крепления. Для бамперов с толщиной пластика 2,5–4 мм подходят клипсы с диаметром стержня 6–8 мм и длиной ножки 12–18 мм. При выборе обращайте внимание на материал: полиамид (PA66) выдерживает температуры от -40°C до +120°C и устойчив к УФ-излучению, в то время как полипропилен (PP) дешевле, но склонен к хрупкости на морозе.
Монтаж начинается с разметки точек крепления на бампере и губе с шагом 150–200 мм. Перед установкой клипс рекомендуется:
- прогреть бампер строительным феном до 60–70°C для снижения напряжения в пластике;
- использовать сверло на 0,2–0,3 мм меньше диаметра клипсы для плотной посадки;
- нанести на стержень клипсы каплю силиконовой смазки для облегчения установки и защиты от коррозии металлических элементов бампера.
Для губы толщиной более 5 мм применяйте клипсы с увеличенной шляпкой (12–15 мм) или комбинируйте их с металлическими шайбами, чтобы предотвратить продавливание резины.
Недостатки пластиковых креплений проявляются при динамических нагрузках: вибрация на скоростях свыше 120 км/ч может ослабить фиксацию, особенно на неровных дорогах. Для повышения надежности используйте двухкомпонентные клипсы с металлическим сердечником (например, артикул 123456 от компании *Biltema*) или дополняйте крепление 2–3 винтами M5 с нейлоновыми вставками в местах наибольшего напряжения – по краям губы и в зоне стыка с бампером. После установки проверьте зазор между губой и бампером: он не должен превышать 1 мм, иначе клипсы будут работать на излом.
Как правильно выровнять губу относительно бампера
Разметьте положение губы на бампере с помощью малярного скотча. Приложите деталь к месту установки и отметьте карандашом или маркером верхнюю и нижнюю границы, а также ключевые точки стыковки. Для точности используйте лазерный уровень или строительный угольник, особенно если бампер имеет сложную геометрию. Убедитесь, что зазоры между губой и кузовом равномерны по всей длине – допустимое отклонение не должно превышать 1–1,5 мм.
При фиксации на двухсторонний скотч или клей предварительно прогрейте поверхности строительным феном до температуры 40–50°C. Это размягчит материал и улучшит адгезию. Наносите клей (например, 3M VHB или Sikaflex-221) зигзагообразной линией с шагом 3–5 см, избегая избытка – излишки выдавятся и потребуют удаления. Для скотча выбирайте ленту шириной не менее 12 мм с акриловым клеевым слоем.
Прижмите губу к бамперу с усилием 5–7 кг на погонный метр, используя резиновый валик или деревянный брусок, обернутый тканью. Начинайте с центра и двигайтесь к краям, чтобы избежать образования воздушных пузырей. Если губа крепится на саморезы, предварительно просверлите отверстия диаметром на 0,5 мм меньше резьбы – это предотвратит растрескивание пластика.
Для выравнивания по высоте используйте пластиковые или металлические проставки толщиной 1–3 мм. Подложите их под губу в местах провисания, затем зафиксируйте крепеж. Если бампер имеет выраженную кривизну, придайте губе нужную форму, нагревая её феном до 60–70°C и аккуратно изгибая руками в перчатках. Не перегревайте материал – резина теряет эластичность при температуре выше 80°C.
После установки проверьте симметрию относительно кузова. Измерьте расстояние от краев губы до колесных арок или фар с обеих сторон автомобиля. Разница не должна превышать 2 мм. При необходимости ослабьте крепеж и скорректируйте положение. Для временной фиксации используйте струбцины или малярный скотч, чтобы удерживать деталь на месте до полного высыхания клея (обычно 12–24 часа).
Если губа устанавливается на передний бампер, обратите внимание на совпадение с воздухозаборниками и противотуманными фарами. Зазор между губой и фарой должен быть не менее 5 мм, чтобы избежать трения при вибрации. При установке на задний бампер проверьте, чтобы деталь не мешала работе парктроников или камере заднего вида – минимальное расстояние до датчиков составляет 30 мм.
После завершения работ удалите остатки клея или скотча с помощью пластикового шпателя и растворителя, не повреждающего лакокрасочное покрытие (например, 3M Adhesive Remover). Осмотрите стыки на наличие щелей – при необходимости заполните их герметиком для наружных работ. Дайте конструкции отстояться в течение суток перед эксплуатацией автомобиля, особенно если установка проводилась при температуре ниже +10°C.
Защита крепежных элементов от коррозии и вибрации
Крепежные элементы, используемые для фиксации резиновой губы на бампере, подвержены агрессивному воздействию влаги, дорожных реагентов и механических нагрузок. Наиболее уязвимыми становятся стальные болты, гайки и шайбы, особенно в зонах сварных швов или резьбовых соединений. Для предотвращения коррозии рекомендуется применять крепеж с цинковым или кадмиевым покрытием толщиной не менее 8–12 мкм, что обеспечивает защиту на срок до 5 лет в умеренных климатических условиях. Альтернативой служат нержавеющие стали AISI 304 или AISI 316, устойчивые к хлоридам и кислотным средам, но их стоимость в 3–4 раза выше стандартных аналогов.
Вибрационные нагрузки при движении автомобиля приводят к ослаблению резьбовых соединений и истиранию контактных поверхностей. Для компенсации динамических воздействий используют пружинные шайбы (гровер) с твердостью 40–45 HRC или нейлоновые вставки в гайках, снижающие риск самопроизвольного откручивания на 70–80%. В местах с повышенной вибрацией, например, на нижней кромке бампера, эффективны контргайки с фланцем или клеевые составы на основе анаэробных смол (Loctite 243, Permatex 271), которые полимеризуются при отсутствии воздуха и выдерживают нагрузки до 20 Н·м.
Для защиты от коррозии резьбовых соединений применяют консистентные смазки на основе лития или молибдена (Liqui Moly LM 50, Mobilgrease XHP 222). Они создают гидрофобный слой, предотвращающий проникновение влаги, и снижают коэффициент трения на 30–40%, облегчая последующий демонтаж. Важно наносить смазку только на резьбу, избегая попадания на резиновые уплотнители губы, так как нефтепродукты вызывают их набухание и разрушение. В регионах с высокой влажностью дополнительно используют силиконовые герметики (Dow Corning 732), наносимые тонким слоем на стыки металла и пластика.
Электрохимическая коррозия возникает при контакте разнородных металлов, например, стального болта и алюминиевого бампера. Для ее предотвращения между деталями устанавливают изолирующие прокладки из полиамида или фторопласта толщиной 0,5–1 мм. В случае невозможности применения прокладок резьбу болта покрывают диэлектрической пастой (Permatex 22058), которая блокирует гальванические пары и сохраняет свойства при температурах от -40 до +150 °C.
Регулярный осмотр крепежа каждые 10 000 км пробега позволяет выявить начальные признаки коррозии – точечные очаги ржавчины или белый налет на цинковом покрытии. При обнаружении повреждений крепеж заменяют, а резьбовые отверстия в бампере обрабатывают преобразователем ржавчины (Цинкарь, Кольчуга) с последующим нанесением защитного состава. Для автомобилей, эксплуатируемых в прибрежных зонах, интервал проверки сокращают до 5 000 км из-за повышенной концентрации солей в воздухе.
Пластиковые клипсы и защелки, часто используемые для крепления губы, теряют эластичность под воздействием ультрафиолета и перепадов температур. Для продления срока службы их обрабатывают силиконовыми спреями (Sonax GummiPflege) или специальными кондиционерами для пластика (3M 39036), которые восстанавливают гибкость материала и предотвращают растрескивание. При установке клипс в металлические отверстия рекомендуется использовать нейлоновые втулки, снижающие трение и исключающие образование задиров.
В условиях экстремальных нагрузок, например, при езде по бездорожью, эффективны комбинированные методы защиты: крепеж из нержавеющей стали с нейлоновыми вставками, дополненный анаэробным фиксатором и силиконовым герметиком. Такая схема обеспечивает устойчивость к вибрации до 50 Гц и коррозионную стойкость в течение 7–10 лет. Для критически важных соединений, где демонтаж не предполагается, применяют сварку или заклепки из алюминиевого сплава 5052, которые не требуют дополнительной защиты и выдерживают нагрузки до 5 кН.
Проверка герметичности стыков после установки
После фиксации резиновой губы на бампере первым этапом проверки становится визуальный осмотр. Обратите внимание на зазоры между губой и кузовом – они не должны превышать 0,5 мм. При наличии неровностей или отклонений свыше этого значения стык считается потенциально негерметичным. Особое внимание уделите углам и переходам, где чаще всего возникают дефекты из-за неправильного распределения клея или механического крепежа.
Для проверки герметичности используйте воду под давлением. Направьте струю из шланга с насадкой, создающей распыление под углом 45°, на стыки с расстояния 30–50 см. Давление воды должно составлять 2–3 бара. Если в течение 2–3 минут на внутренней стороне бампера или в местах крепления появляются капли или влага, это указывает на проникновение воды. В таких случаях требуется повторная обработка герметиком или корректировка положения губы.
Альтернативный метод – применение мыльного раствора. Нанесите его кистью на стыки и создайте избыточное давление воздуха в полости под губой с помощью компрессора (0,5–0,7 бара). Появление пузырьков свидетельствует о наличии микротрещин или неплотного прилегания. Этот способ эффективен для выявления мелких дефектов, не заметных при визуальном осмотре или проверке водой.
Температурные перепады могут выявить скрытые проблемы. После установки оставьте автомобиль на улице при температуре ниже +5°C на 12 часов, затем прогрейте двигатель до рабочей температуры. Резкое изменение температуры часто приводит к деформации материалов, что проявляется в виде зазоров или отслоений. Если после такого теста герметичность нарушена, замените клей или усильте механическое крепление в проблемных зонах.
Для долговременной защиты стыков используйте специализированные герметики на основе полиуретана или силикона с адгезией не менее 2,5 МПа. Наносите состав тонким слоем (1–2 мм) по всей длине контакта губы с бампером, избегая излишков, которые могут выдавливаться наружу. После полимеризации (обычно 24 часа) повторите проверку водой или мыльным раствором. Герметики с низкой эластичностью (например, эпоксидные) применять не рекомендуется – они трескаются при вибрации.
Регулярно проверяйте герметичность в процессе эксплуатации. Первые признаки нарушения – скопление грязи в стыках, появление ржавчины на металлических элементах крепления или свист воздуха при движении на скорости свыше 80 км/ч. При обнаружении таких симптомов демонтируйте губу, очистите поверхности от старого герметика и повторите установку с соблюдением всех технологических требований.
