Как подтянуть ручник на ленд крузер прадо 150

Toyota Land Cruiser Prado 150 оснащается механическим стояночным тормозом с тросовым приводом, который со временем растягивается. Критическим признаком неисправности становится увеличение хода рычага более чем на 6–8 щелчков при полном затягивании. Регулировка требуется, если автомобиль не удерживается на уклоне 20% или рычаг поднимается без сопротивления.

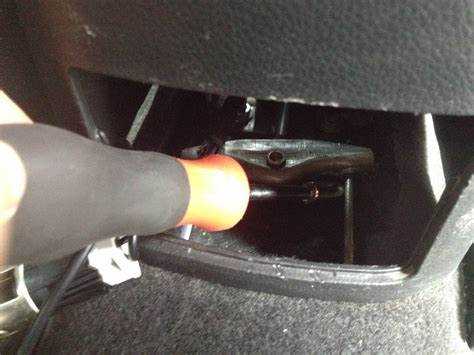

Процедура выполняется без демонтажа элементов салона – доступ к регулировочному механизму открывается через технологическое отверстие в центральном тоннеле. Для работы потребуются: торцевой ключ на 10 мм, удлинитель, отвёртка с плоским шлицем и динамометрический ключ (момент затяжки контргайки – 12 Н·м). Перед началом убедитесь, что задние колодки имеют остаточную толщину не менее 1,5 мм.

Регулировка заключается в подтяжке троса через эксцентриковый механизм, расположенный под пластиковой заглушкой тоннеля. Оптимальный зазор между колодками и барабаном – 0,2–0,3 мм, что соответствует 3–5 щелчкам рычага. Превышение этого значения приводит к перегреву тормозных механизмов и ускоренному износу накладок.

После завершения работ проверьте эффективность ручника на эстакаде: при затянутом рычаге на 5 щелчков задние колёса должны блокироваться, а при отпущенном – свободно вращаться. Если регулировка не дала результата, проверьте состояние тросов на предмет коррозии или обрыва нитей – их ресурс составляет 80–100 тыс. км.

Необходимые инструменты и материалы для работы

Для регулировки ручника на Toyota Land Cruiser Prado 150 потребуются инструменты, адаптированные под специфику конструкции тормозной системы. Основной набор включает:

• Торцевые головки на 10, 12 и 14 мм с трещоткой – для доступа к регулировочному механизму под днищем и снятия защитных кожухов.
• Динамометрический ключ с диапазоном 20–100 Н·м – для контроля момента затяжки гаек на тросах и кронштейнах (рекомендуемое значение: 25–30 Н·м).
• Шестигранник на 5 мм – для фиксации регулировочного болта на уравнителе тросов.
• Плоскогубцы с тонкими губками или специальный инструмент для сжатия пружин тросов (артикул Toyota 09721-00010).
• Монтировка или большая отвертка – для отжатия тормозных колодок при проверке свободного хода тросов.
• Набор щупов (0,1–1,0 мм) – для измерения зазора между колодками и барабаном (норма: 0,2–0,4 мм).
• Подъемник или домкрат с подставками – минимальная высота подъема 40 см для комфортного доступа к заднему мосту.

Из расходных материалов и вспомогательных средств пригодятся: очиститель тормозных механизмов (например, Liqui Moly Bremsen-Reiniger) для удаления грязи с регулировочных узлов, графитовая смазка (артикул Toyota 08887-01206) для обработки резьбовых соединений и направляющих тросов, а также новые шплинты или стопорные шайбы (если старые деформированы). При сильном износе тросов (растяжение более 5 мм на длине 1 м) или повреждении оболочки замените их комплектом оригинальных деталей (артикул троса левого: 47710-60260, правого: 47720-60260). Для проверки работоспособности после регулировки используйте лазерный нивелир или рулетку – ход рычага ручника должен составлять 6–8 щелчков до полной блокировки колес.

Подготовка автомобиля перед регулировкой стояночного тормоза

Отключите стояночный тормоз, переведя рычаг в нижнее положение. Проверьте состояние тросов и их оболочек: на них не должно быть заломов, коррозии или повреждений. Особое внимание уделите участкам возле задних суппортов и под днищем – именно там чаще всего возникают проблемы из-за грязи и влаги. Если тросы закисли, обработайте их проникающей смазкой (например, WD-40) и дайте постоять 10–15 минут.

Снимите задние колеса для удобства доступа к регулировочному механизму. На Прадо 150 он расположен под центральным тоннелем в салоне, но для точной настройки потребуется также осмотреть задние тормозные механизмы. Перед демонтажем колес ослабьте гайки крепления, не снимая их полностью – это предотвратит проворачивание ступицы при работе с тормозами.

Очистите от грязи и ржавчины регулировочную гайку на уравнителе тросов, расположенную под пластиковой крышкой в салоне. Используйте металлическую щетку и ветошь, чтобы удалить абразивные частицы, которые могут повредить резьбу. Если гайка прикипела, нанесите на нее размораживающую жидкость (например, Liqui Moly LM-40) и подождите 5–10 минут перед попыткой вращения.

Проверьте состояние тормозных колодок и дисков. Минимальная толщина фрикционного слоя колодок для Прадо 150 – 3 мм, а толщина диска – не менее 20 мм. Если значения ниже, регулировка ручника не даст результата: изношенные детали не обеспечат достаточного сцепления. Также убедитесь, что поршни суппортов свободно перемещаются – заклинивание приведет к неравномерному натяжению тросов.

Подготовьте необходимые инструменты: торцевую головку на 10 мм для снятия пластиковой крышки, ключ на 12 мм для регулировочной гайки, динамометрический ключ (если планируете затягивать гайки колес с усилием 103 Н·м), а также штангенциркуль для контроля толщины колодок. Работайте в перчатках – острые края металлических деталей могут повредить руки.

Доступ к механизму ручника через салон и багажник

На Prado 150 механизм регулировки ручника скрыт под центральным тоннелем и в багажнике. Для доступа через салон снимите пластиковую накладку тоннеля, закреплённую на защёлках и одном винте под подстаканником. Отсоедините разъём прикуривателя, затем поднимите ковролин – под ним расположена металлическая крышка, фиксируемая четырьмя болтами на 10. После её демонтажа открывается доступ к тросам и регулировочной гайке на уравнителе.

В багажнике доступ к механизму осуществляется через нишу запасного колеса. Снимите фальшпол, открутив четыре пластиковые гайки крепления. Под ним находится металлический кожух, закрывающий уравнитель тросов – его удерживают два болта на 12. Открутив их, можно ослабить или затянуть тросы, контролируя натяжение через салон. Обратите внимание: на моделях с 2015 года уравнитель может быть смещён ближе к левому колесу, что требует дополнительного демонтажа боковой обшивки.

Перед началом работ отключите аккумулятор – рядом с механизмом проходят провода датчика уровня топлива. Для удобства используйте головку с удлинителем на 100 мм и трещотку с карданным шарниром: болты в тоннеле расположены под углом, а пространство ограничено. После регулировки проверьте свободный ход рычага (должно быть 6–8 щелчков до полной блокировки) и убедитесь, что тросы не пережаты обшивкой при обратной сборке.

Определение степени износа тросов и колодок стояночного тормоза

Колодки стояночного тормоза на Prado 150 – это отдельные фрикционные накладки, установленные внутри задних тормозных дисков. Их износ определяется по остаточной толщине накладки: минимально допустимый размер – 1,5 мм. Для проверки снимите задние колеса и осмотрите колодки через смотровое отверстие в суппорте. Если накладка тоньше 2 мм или имеет неравномерный износ (например, скошенные края), замените колодки в комплекте. Также сигналом к замене служит металлический скрежет при использовании ручника – это признак полного истирания фрикционного материала до металлического основания.

Для точной диагностики износа тросов используйте динамометрический ключ. Приложите усилие 20 Н·м к гайке натяжителя троса (расположена под днищем автомобиля) и замерьте ход рычага. Если при этом усилии рычаг поднимается более чем на 8 щелчков, тросы растянуты сверх нормы. Другой метод – проверка свободного хода троса: отсоедините трос от рычага и потяните его вручную. Если трос перемещается с усилием менее 5 кг или имеет люфт более 5 мм, замените его. Не пытайтесь компенсировать износ регулировкой – это приведет к неравномерному распределению нагрузки и ускоренному выходу из строя системы.

Пошаговая инструкция по натяжению троса ручника

Поднимите автомобиль на подъемнике или установите на надежные опоры, предварительно зафиксировав колеса противооткатными упорами. Снимите задние колеса, чтобы получить доступ к тормозным механизмам и регулировочному узлу троса. На Прадо 150 регулировка выполняется через отверстие в тормозном барабане или суппорте – в зависимости от типа тормозной системы (барабанные или дисковые тормоза с механизмом стояночного тормоза).

Найдите регулировочную гайку на тросе ручника, расположенную под центральным тоннелем салона. Для этого снимите декоративную накладку над рычагом ручника, открутив два винта крепления. Гайка находится на конце троса, соединенного с уравнителем. Используйте ключ на 10 мм для вращения гайки по часовой стрелке – это натягивает трос. Проверяйте натяжение после каждого полуоборота.

Если автомобиль оснащен барабанными тормозами, дополнительно отрегулируйте зазор в тормозных колодках. Для этого через смотровое отверстие в барабане вращайте регулировочный механизм (обычно звездочку) до легкого касания колодок о барабан. На дисковых тормозах с механическим приводом ручника проверьте ход рычага на суппорте – он должен перемещаться плавно, без заеданий.

После натяжения троса проверьте работу ручника: рычаг должен фиксироваться на 5–7 щелчках при полном натяжении. Если количество щелчков меньше, ослабьте гайку на пол-оборота и повторите проверку. Избегайте чрезмерного натяжения – это приведет к преждевременному износу колодок и перегреву тормозных механизмов.

Установите колеса на место и опустите автомобиль. Проведите тест на уклоне 20–25%: ручник должен удерживать машину без проскальзывания. Если автомобиль движется, повторите регулировку, увеличив натяжение на 1–2 оборота гайки. На ровной поверхности проверьте, чтобы задние колеса свободно вращались при отпущенном ручнике.

При наличии электронного стояночного тормоза (EPB) регулировка троса вручную не требуется – система автоматически компенсирует износ колодок. Однако если после замены колодок или троса ручник работает некорректно, выполните инициализацию системы через диагностический сканер или следуйте инструкции в сервисном мануале для сброса адаптаций.

Завершив регулировку, смажьте резьбу регулировочной гайки и точки крепления троса консистентной смазкой (например, Литол-24) для предотвращения коррозии. Установите на место декоративную накладку и проверьте герметичность салона – убедитесь, что пыль и влага не проникают через отверстия в тоннеле.

Проверка свободного хода рычага стояночного тормоза

Свободный ход рычага стояночного тормоза на Toyota Land Cruiser Prado 150 должен составлять 6–8 щелчков при полном натяжении. Превышение этого значения указывает на растяжение тросов или износ колодок, а меньшее количество щелчков – на чрезмерную натяжку, что приводит к преждевременному износу механизма.

Для проверки установите автомобиль на ровную поверхность, затяните рычаг до упора и посчитайте количество щелчков. Если их меньше 6, ослабьте натяжение тросов регулировочной гайкой под днищем. При более чем 8 щелчках требуется регулировка или замена изношенных элементов.

• Перед проверкой убедитесь, что задние колеса свободно вращаются – поддомкратьте автомобиль и прокрутите их вручную.
• Если при затянутом рычаге колеса блокируются не полностью, проверьте состояние колодок и тросов.
• Измеряйте ход рычага только при холодных тормозах – нагрев искажает результаты.

На Prado 150 с дисковыми задними тормозами свободный ход может отличаться на 1–2 щелчка из-за особенностей суппортов. В таких случаях ориентируйтесь на фактическое блокирование колес, а не только на количество щелчков.

Если после регулировки гайки под днищем свободный ход не соответствует норме, проверьте состояние тросов на предмет коррозии или заклинивания. Для этого снимите защитные кожухи и осмотрите тросы на наличие повреждений или ржавчины.

1. Отсоедините трос от рычага в салоне, потянув за фиксатор.
2. Проверьте подвижность троса в оболочке – он должен перемещаться без заеданий.
3. Смажьте трос силиконовой смазкой, если обнаружено сопротивление при движении.

При износе колодок более чем на 50% свободный ход рычага увеличивается даже при правильной натяжке тросов. Замените колодки, если их толщина менее 2 мм, и только после этого проводите регулировку.

После завершения работ повторно проверьте свободный ход и убедитесь, что при отпущенном рычаге колеса вращаются без сопротивления. Если проблема сохраняется, проверьте состояние разжимного механизма в суппортах или барабанах.

Регулировка зазора между колодками и тормозным барабаном

На Toyota Land Cruiser Prado 150 с барабанными тормозами задних колес зазор между колодками и барабаном критичен для эффективности ручника. Заводской допуск составляет 0,2–0,4 мм. Превышение этого значения приводит к увеличенному ходу рычага стояночного тормоза, а уменьшение – к перегреву и преждевременному износу фрикционных накладок.

Для проверки зазора используйте щуп толщиной 0,3 мм. Вставьте его между колодкой и барабаном в верхней части механизма, где зазор максимален. Если щуп проходит свободно, требуется регулировка. На Prado 150 доступ к регулировочному механизму осуществляется через отверстие в тормозном щите, закрытое резиновой заглушкой.

Регулировка выполняется вращением звездочки регулировочного механизма. Для этого потребуется специальный ключ на 10 мм с шестигранным профилем или плоская отвертка. Вращайте звездочку по часовой стрелке, чтобы уменьшить зазор, против – чтобы увеличить. После каждого поворота проверяйте щупом результат, избегая чрезмерного затягивания.

Перед началом работ убедитесь, что автомобиль надежно зафиксирован на подъемнике или домкратах с противооткатными упорами. Снимите колесо и тормозной барабан, предварительно открутив фиксирующий винт. Если барабан не снимается, постучите по нему резиновым молотком, избегая ударов по кромке – это может привести к деформации.

После регулировки прокрутите барабан вручную. Он должен вращаться свободно, без заеданий и шума. Если слышен скрежет или ощущается сопротивление, зазор слишком мал. Повторите настройку, увеличив расстояние между колодками и барабаном на 0,1–0,2 мм.

На Prado 150 с электрическим стояночным тормозом (EPB) регулировка зазора выполняется через диагностический сканер. Активируйте режим «Basic Setting» в блоке управления тормозами, следуя инструкции для модели с системой Toyota Safety Sense. Ручная регулировка в таких случаях недопустима – это приведет к ошибкам в работе EPB.

После завершения работ установите барабан на место, затяните фиксирующий винт моментом 8–10 Н·м. Проверьте ход рычага ручника: он должен подниматься на 6–8 щелчков до полной блокировки колес. Если ход превышает 10 щелчков, повторите регулировку, уменьшив зазор на 0,1 мм.

Регулировку рекомендуется проводить каждые 20 000 км или при появлении признаков неэффективности стояночного тормоза. Износ колодок свыше 50% требует их замены – дальнейшая настройка зазора не даст результата. Используйте только оригинальные колодки Aisin или аналоги с каталожным номером 04495-60240.

Тестирование работы ручника после настройки

После регулировки тросов ручника на Прадо 150 проверьте эффективность фиксации на уклоне не менее 20%. Установите автомобиль на ровной площадке, затяните рычаг на 5–7 щелчков и попробуйте сдвинуть машину вручную. Если колеса блокируются, а автомобиль остается неподвижным, настройка выполнена корректно. При проскальзывании увеличьте натяжение тросов на 1–2 оборота регулировочной гайки и повторите тест.

Для проверки в динамике разгонитесь до 20–30 км/ч на безопасном участке, затем резко затяните ручник до упора. Тормозной путь должен сократиться на 30–40% по сравнению с обычным торможением, а задние колеса – блокироваться одновременно. Если одно из колес срабатывает позже, ослабьте трос на соответствующей стороне на ¼ оборота и повторите испытание. Избегайте длительного удержания ручника на скорости выше 40 км/ч – это приводит к перегреву колодок.

• Проверьте отсутствие посторонних звуков: скрипы или металлический скрежет при затягивании ручника указывают на трение троса о оболочку или износ колодок.
• На сухом асфальте ручник должен удерживать автомобиль на уклоне 25% при 6–8 щелчках рычага. На мокрой поверхности допустимо увеличение количества щелчков до 10.
• Если после регулировки рычаг затягивается слишком туго или, наоборот, проваливается, проверьте состояние возвратных пружин и направляющих суппортов.

Типичные ошибки и способы их устранения при регулировке

Первая распространённая ошибка – неправильная оценка исходного состояния тросов. Владельцы часто начинают регулировку, не проверив степень износа колодок или растяжения тросов. На Прадо 150 минимальная толщина фрикционного слоя задних колодок должна быть не менее 1,5 мм. Если износ превышает этот показатель, регулировка ручника не даст результата – потребуется замена колодок. Перед началом работ снимите задние колёса и визуально оцените состояние деталей.

Вторая ошибка – чрезмерное затягивание регулировочной гайки. На Прадо 150 гайка расположена под центральным тоннелем, и её перетяжка приводит к постоянному подтормаживанию задних колёс. Оптимальное количество щелчков ручника при полном натяжении – 6–8. Если после регулировки колёса блокируются уже на 3–4 щелчке, ослабьте гайку на 1–2 оборота и проверьте свободный ход тросов.

Третья проблема – игнорирование состояния направляющих суппортов. Закисшие или загрязнённые направляющие увеличивают сопротивление при движении колодок, что приводит к неравномерному распределению усилия. Перед регулировкой ручника очистите направляющие от ржавчины и старой смазки, нанесите новую высокотемпературную смазку (например, Permatex 24110). Это снизит усилие, необходимое для срабатывания тормоза, и продлит срок службы колодок.

Четвёртая ошибка – некорректная установка регулировочного механизма после демонтажа. При снятии центрального тоннеля владельцы часто путают положение тросов или неправильно фиксируют их в кронштейнах. На Прадо 150 левый и правый тросы имеют разную длину – перепутав их местами, вы получите неравномерное натяжение. Перед установкой промаркируйте тросы и проверьте их положение по заводской схеме в сервисной документации.

Пятая распространённая проблема – регулировка ручника без предварительного прогрева тормозов. Холодные колодки и диски имеют другие фрикционные характеристики, что приводит к неверной оценке эффективности. Прогрейте тормоза, проехав 5–7 км с периодическим лёгким торможением, затем приступайте к регулировке. Это особенно актуально для автомобилей с пробегом свыше 100 000 км, где фрикционный материал может иметь неравномерный износ.

Шестая ошибка – использование неподходящих инструментов. Для регулировки гайки на Прадо 150 требуется ключ на 10 мм с удлинённой головкой или специальный торцевой ключ с гибким валом. Применение рожковых ключей или плоскогубцев приводит к срыву граней гайки. Если грани уже повреждены, используйте экстрактор для болтов или замените гайку в сборе с регулировочным механизмом.

Седьмая проблема – пренебрежение проверкой работы ручника на уклоне. После регулировки владельцы часто ограничиваются тестом на ровной поверхности, где ручник может держать автомобиль даже при неисправностях. Обязательно проверьте удержание на уклоне 20–25%: автомобиль должен оставаться неподвижным при затянутом ручнике на 6–8 щелчков. Если машина скатывается, увеличьте натяжение гайки на 0,5 оборота и повторите тест.

Восьмая ошибка – отсутствие финальной проверки свободного хода тросов. После регулировки ручник может держать хорошо, но тросы остаются перетянутыми, что приводит к их преждевременному износу. Проверьте свободный ход тросов, подняв заднюю часть автомобиля на подъёмнике: тросы должны слегка провисать при отпущенном ручнике. Если провисания нет, ослабьте гайку на 0,25 оборота и повторно оцените работу механизма.
