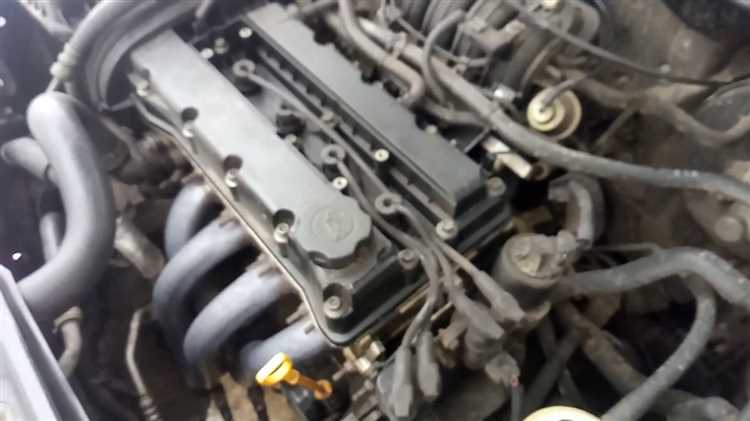

Клапан геометрии впускного коллектора (ВК) – ключевой элемент системы изменения длины впускного тракта, влияющий на наполнение цилиндров и крутящий момент двигателя. Его неисправность приводит к падению мощности, увеличению расхода топлива и нестабильной работе на холостом ходу. Чаще всего проблемы возникают из-за загрязнения механизма, износа привода или повреждения электрической цепи.
Основные симптомы неисправности: ошибки P2004–P2008 (залипание клапана в открытом/закрытом положении), P2015 (неверный сигнал датчика положения) или P0106 (несоответствие давления во впускном коллекторе). Для диагностики потребуется сканер с поддержкой протокола OBD-II, мультиметр и вакуумный насос. Начните с проверки сопротивления электромагнитной катушки – у большинства моделей оно составляет 15–30 Ом при 20°C. Превышение этого значения указывает на обрыв обмотки, занижение – на короткое замыкание.
Если электрическая часть исправна, переходите к механической проверке. Демонтируйте клапан и осмотрите заслонки на предмет нагара или деформации. При наличии отложений очистите их безворсовой салфеткой и очистителем карбюратора. Проверьте подвижность заслонок вручную – они должны перемещаться плавно, без заеданий. Для тестирования вакуумного привода подайте разрежение 50–70 кПа и убедитесь, что шток перемещается на полный ход. Если клапан не реагирует, замените мембрану или весь узел.
На двигателях с электронным управлением (например, BMW N57, VAG 2.0 TDI) дополнительно проверьте сигнал датчика положения. Подключите осциллограф к контактам датчика и сравните форму сигнала с эталонной – отклонения более ±0,5 В свидетельствуют о неисправности. При отсутствии осциллографа используйте мультиметр в режиме измерения напряжения: при вращении заслонки вручную напряжение должно изменяться в пределах 0,5–4,5 В.
После ремонта или замены клапана выполните адаптацию с помощью диагностического оборудования. Для систем Bosch EDC17 или Siemens Simos потребуется сброс параметров обучения. Не игнорируйте эту процедуру – без адаптации двигатель может работать с перебоями или переходить в аварийный режим. В случае повторного появления ошибок проверьте целостность проводки и разъемов, а также состояние вакуумных шлангов на предмет трещин или подсосов воздуха.

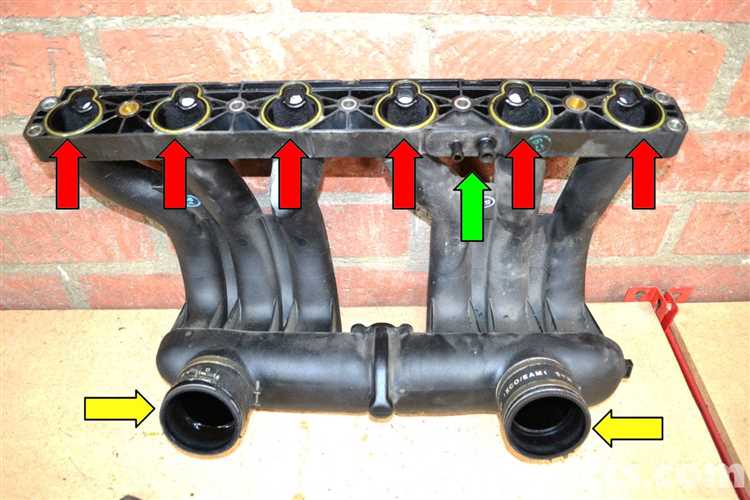

Какие инструменты нужны для диагностики клапана геометрии
Для проверки клапана геометрии впускного коллектора потребуются специализированные инструменты, обеспечивающие точную диагностику. Основной – сканер OBD-II с поддержкой расширенных функций (например, Launch X431, Autel MaxiSys или Bosch KTS), способный считывать параметры работы клапана в реальном времени, включая положение заслонок, сигналы датчиков и коды ошибок (P2004, P2005, P2006 и др.). Вакуумный насос с манометром (до -1 бар) необходим для проверки герметичности привода и мембраны клапана, а мультиметр с функцией измерения сопротивления (диапазон 0–200 Ом) – для контроля электрических цепей соленоида (типовые значения: 15–30 Ом при 20°C). Осциллограф (например, PicoScope) позволит анализировать форму сигнала управления клапаном, выявляя скачки напряжения или обрывы.
Дополнительно используют механические приспособления: набор торцевых головок (8–12 мм) для демонтажа коллектора, динамометрический ключ (момент затяжки болтов – 8–12 Н·м), а также эндоскоп с подсветкой для визуального осмотра заслонок на предмет загрязнений или механических повреждений. При проверке пневматических систем применяют тестер утечек сжатого воздуха (давление 0,5–1 бар), а для очистки клапана – специализированные составы (Liqui Moly Ventil Sauber или CRC Intake Valve Cleaner), не повреждающие пластиковые и резиновые элементы.
Как определить неисправность клапана по характерным симптомам
Основные симптомы делятся на три группы: механические, электронные и эксплуатационные. К механическим относятся посторонние шумы – металлический стук или скрежет при переключении передач, особенно на холодную. Электронные проявляются через ошибки в блоке управления: P2004 (залипание клапана в открытом положении), P2005 (закрытое положение), P2006 (несоответствие сигнала датчика). Эксплуатационные включают провалы при разгоне, плавающие обороты на холостом ходу и снижение мощности на 15–25%.
- Плавающие обороты – частое явление при подсосе воздуха через негерметичный клапан. На холостом ходу обороты могут самопроизвольно подниматься до 1200–1500 об/мин и падать до 500–600 об/мин. Проверка проводится подключением диагностического сканера: при принудительном открытии/закрытии клапана обороты должны меняться плавно, без скачков.
- Повышенный расход топлива – следствие неправильного смесеобразования. На бензиновых двигателях с турбиной (например, 1.4 TSI) расход может вырасти на 1,5–2 л/100 км. На дизелях (2.0 TDI) – до 1 л/100 км. Причина – некорректная работа системы рециркуляции отработавших газов (EGR), связанная с клапаном геометрии.
- Потеря мощности на средних и высоких оборотах. На двигателях с изменяемой геометрией (например, BMW N57) при неисправности клапана мотор не развивает более 3000–3500 об/мин, а разгон сопровождается рывками. Проверка: при резком нажатии на педаль газа на 3-й передаче ускорение должно быть равномерным, без «провалов».
Для диагностики без сканера используйте метод визуального осмотра. Снимите впускной коллектор и проверьте клапан на наличие нагара, масляных отложений или механических повреждений. На двигателях VAG (1.8 TSI, 2.0 TFSI) часто встречается заклинивание заслонок из-за отложений сажи. В норме заслонки должны свободно перемещаться при легком нажатии пальцем. Если они не двигаются или двигаются с усилием – требуется чистка или замена.
Еще один способ – проверка вакуумного привода. На большинстве двигателей (Toyota 2GR-FKS, Ford EcoBoost) клапан управляется вакуумным актуатором. Подключите вакуумный насос к штуцеру актуатора и создайте разрежение 0,5–0,7 бар. Заслонка должна переместиться в крайнее положение за 1–2 секунды. Если реакции нет – неисправен актуатор или порвана мембрана.
- Проверка электрической части. Отсоедините разъем клапана и замерьте сопротивление обмотки мультиметром. Для большинства двигателей (Hyundai/Kia 1.6 GDI, Renault 1.3 TCe) нормальное значение – 10–30 Ом. Если сопротивление бесконечно или близко к нулю – обмотка повреждена.
- Тест на работающем двигателе. Запустите мотор и подключите осциллограф к сигнальному проводу клапана. При изменении оборотов с холостых до 3000 об/мин сигнал должен меняться с частотой 50–200 Гц. Отсутствие сигнала или его постоянное значение указывает на неисправность блока управления или проводки.
- Анализ выхлопных газов. При неисправном клапане на бензиновых двигателях увеличивается содержание CO (до 0,5–1,0%) и CH (до 200–300 ppm). На дизелях растет дымность (оптическая плотность свыше 0,5 м⁻¹) и содержание NOx (более 500 ppm). Для точной диагностики используйте газоанализатор.
На двигателях с системой изменения фаз газораспределения (VVT-i, VANOS) неисправность клапана геометрии часто маскируется под проблемы с фазовращателями. Отличие: при неисправности клапана ошибки по фазам не появляются, но наблюдаются симптомы, описанные выше. Для дифференциации отключите клапан (заглушите вакуумную магистраль) и проведите тест-драйв. Если симптомы исчезли – проблема в клапане.
Восстановление работоспособности зависит от типа неисправности. При загрязнении достаточно промывки в ультразвуковой ванне с очистителем карбюратора (например, Liqui Moly 5100). Механические повреждения (износ осей заслонок, трещины корпуса) требуют замены клапана. На двигателях с большим пробегом (свыше 150 тыс. км) рекомендуется менять клапан в сборе с впускным коллектором, так как ресурс пластиковых деталей ограничен.

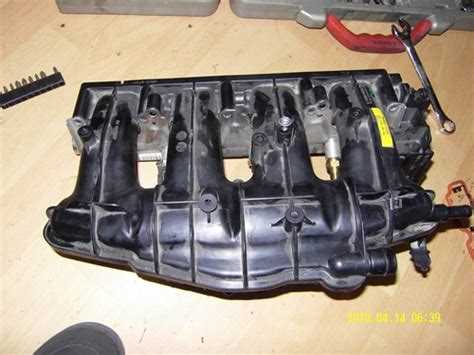

Пошаговая процедура снятия клапана с впускного коллектора
Перед началом работ отключите аккумуляторную батарею, сняв клемму «минус». На большинстве двигателей (например, VAG 1.8T, BMW N54) клапан геометрии расположен на задней части впускного коллектора или сбоку, закреплённый двумя-тремя болтами M6–M8. Для доступа потребуется демонтировать верхнюю крышку двигателя, патрубки системы вентиляции картера и, при необходимости, дроссельную заслонку. На моторах с турбонаддувом (Mercedes M274) дополнительно снимите интеркулер или его соединительные шланги, чтобы освободить пространство.
Отсоедините электрический разъём клапана, нажав на фиксатор и потянув его в сторону. На некоторых моделях (Toyota 2GR-FKS) разъём может быть скрыт под защитным кожухом – аккуратно подденьте его плоской отвёрткой. Проверьте наличие вакуумных шлангов: на клапанах с пневматическим приводом (например, Ford EcoBoost 2.0) их два – один от вакуумного насоса, второй к мембране. Маркируйте шланги скотчем или фломастером, чтобы избежать ошибок при обратной сборке.
Выкрутите крепёжные болты клапана, используя головку с удлинителем. На двигателях с алюминиевым коллектором (Subaru EJ25) болты часто прикипают – нанесите проникающую смазку (WD-40, Liquid Wrench) за 10–15 минут до демонтажа. Если клапан сидит плотно, аккуратно покачайте его из стороны в сторону, избегая чрезмерных усилий: корпус может треснуть. На моторах с пластиковым коллектором (Volkswagen 1.4 TSI) проверьте состояние уплотнительного кольца – при повреждении замените его (артикул оригинала: VAG 03C 129 717).
После снятия клапана осмотрите посадочное место на коллекторе на предмет нагара или масляных отложений. На двигателях с непосредственным впрыском (Hyundai GDI) часто образуется плотный слой сажи – удалите его скребком из мягкого пластика или нейлоновой щёткой. Не используйте металлические инструменты: риск повредить поверхность. Продуйте каналы сжатым воздухом (давление 4–6 бар), чтобы исключить попадание мусора в цилиндры при установке нового клапана.
Перед установкой нового клапана смажьте уплотнительное кольцо тонким слоем чистого моторного масла. Затягивайте болты крест-накрест с моментом 8–12 Н·м (для M6) или 12–15 Н·м (для M8). Подключите вакуумные шланги и электрический разъём, затем запустите двигатель и проверьте отсутствие утечек воздуха на слух. На турбированных моторах (Audi 2.0 TFSI) после сборки сбросьте адаптации дроссельной заслонки с помощью диагностического сканера (например, VCDS или Launch).
Методы проверки электрической цепи и привода клапана
Для проверки сопротивления обмотки привода отсоедините разъём и измерьте сопротивление между контактами клапана. Типичные значения для исправного клапана составляют 10–30 Ом (например, 15 Ом для клапанов Toyota 1GR-FE, 22 Ом для Mercedes OM642). Превышение 50 Ом или бесконечное сопротивление свидетельствует о внутреннем обрыве или коротком замыкании. Учтите, что некоторые клапаны (например, Ford EcoBoost) имеют встроенные резисторы, и их сопротивление может достигать 100 Ом.
Проверка управляющего сигнала требует осциллографа или сканера с функцией записи данных. Подключите щупы к управляющему контакту и массе, запустите двигатель на холостом ходу. Исправный сигнал представляет собой ШИМ-импульсы с частотой 100–300 Гц и скважностью 10–90% в зависимости от режима работы двигателя. На двигателях с непосредственным впрыском (например, Audi 2.0 TFSI) скважность может изменяться от 20% на холостом ходу до 80% при резком ускорении.
Тестирование привода под нагрузкой проводится с помощью лабораторного блока питания. Подайте на клапан напряжение 12 В через резистор 10 Ом для ограничения тока. Исправный привод должен издавать характерный щелчок и перемещать заслонку без заеданий. На двигателях с вакуумным управлением (например, Honda K24) дополнительно проверьте герметичность мембраны, создав разрежение 50–70 кПа с помощью вакуумного насоса.
Диагностика цепи на короткое замыкание выполняется мультиметром в режиме прозвонки. Отсоедините разъём клапана и блока управления, проверьте отсутствие замыкания между контактами разъёма и массой автомобиля. Особое внимание уделите участкам проводки, проходящим вблизи выпускного коллектора или турбины – здесь часты повреждения изоляции. На автомобилях с CAN-шиной (например, BMW F10) проверьте также отсутствие замыкания на шину данных.
Для проверки обратной связи по положению заслонки используйте диагностический сканер. На двигателях с датчиком положения (например, Mazda L3-VE) считайте параметр «Position Sensor Voltage» в режиме реального времени. При закрытой заслонке напряжение должно составлять 0,5–1,5 В, при полностью открытой – 3,5–4,5 В. Расхождение более 0,3 В от эталонных значений указывает на неисправность датчика или механическое заедание заслонки.
Проверка тока потребления привода позволяет выявить скрытые дефекты. Подключите амперметр последовательно с клапаном и измерьте ток при подаче напряжения 12 В. Номинальный ток для большинства клапанов составляет 0,5–1,5 А (например, 0,8 А для клапанов Renault 1.5 dCi). Превышение тока на 30% и более свидетельствует о повышенном трении в механизме или коротком замыкании обмотки. На двигателях с двумя клапанами (например, Nissan VR38DETT) сравните токи обоих приводов – разница более 0,2 А указывает на неисправность одного из них.
Финальным этапом является проверка работы клапана в составе системы. Запустите двигатель, считайте коды неисправностей и параметры работы впускного тракта. На двигателях с турбонаддувом (например, Subaru EJ25) проконтролируйте давление наддува при резком открытии дросселя – при неисправном клапане оно может быть ниже на 20–30% от номинального. На атмосферных двигателях (например, Toyota 2GR-FKS) проверьте равномерность работы цилиндров на холостом ходу при принудительном изменении положения заслонки с помощью диагностического сканера.
Очистка и обслуживание клапана геометрии без разборки
Для очистки клапана геометрии впускного коллектора без демонтажа используйте специализированные аэрозольные очистители на основе диметилсульфоксида или ортофосфорной кислоты, например, Liqui Moly Pro-Line или Wynn’s Turbo Cleaner. Распылите состав через вакуумный шланг или непосредственно в отверстие датчика положения клапана при работающем двигателе на холостых оборотах. Оптимальная температура для процедуры – 60–80°C: прогрейте двигатель 5–7 минут, затем заглушите и повторите распыление с интервалом 30 секунд. Избегайте попадания очистителя на электрические контакты – используйте защитную пленку или изоленту для их изоляции.
После обработки проведите адаптацию клапана с помощью диагностического сканера. Подключите устройство (например, Launch X431 или Autel MaxiSys) к OBD-II разъему, выберите функцию «Обучение приводов» или «Сброс адаптаций» в разделе «Впускная система». Запустите двигатель и дайте ему поработать 2–3 минуты на 2000–2500 об/мин, затем выполните тест-драйв с резкими ускорениями до 3500 об/мин. Контролируйте параметры в реальном времени: угол открытия клапана должен плавно изменяться в диапазоне 0–100% без скачков и зависаний.
Для профилактики загрязнений используйте топливные присадки с моющими компонентами (например, Liqui Moly Jectron или Hi-Gear Injector Cleaner) каждые 10 000 км. Добавляйте присадку в бак перед заправкой из расчета 300 мл на 60 л топлива. При эксплуатации в городском режиме сократите интервал до 7000 км. В случае сильного закоксовывания (снижение мощности на 15% и более, ошибки P2004/P2015) повторите очистку с увеличением времени воздействия до 10 минут, чередуя распыление с прокруткой двигателя стартером без запуска.
