Первый способ – сравнение с эталонным манометром. Подключите оба прибора к источнику давления (например, к автомобильному компрессору с регулировкой) и зафиксируйте показания на отметках 5, 10 и 15 бар. Разница более 0,3 бара указывает на необходимость калибровки или замены компрессометра. Для проверки используйте манометр с классом точности не ниже 1,5.
Второй метод – проверка герметичности. Закройте входной штуцер компрессометра и создайте давление 10 бар. Если стрелка манометра опускается более чем на 0,1 бара за 30 секунд, прибор неисправен. Причина – износ уплотнений или деформация корпуса. В этом случае замените резиновые прокладки или сам манометр.
Третий вариант – тест на повторяемость. Проведите три последовательных замера давления в одном цилиндре двигателя с интервалом в 1 минуту. Расхождение показаний более 0,2 бара свидетельствует о нестабильной работе прибора. Перед тестом прогрейте двигатель до рабочей температуры (80–90°C) и отключите подачу топлива.
Для проверки механических компрессометров с обратным клапаном дополнительно оцените его работу. После нагнетания давления клапан должен удерживать показания не менее 10 секунд. Если стрелка быстро падает, замените клапан или очистите его от загрязнений. Используйте для этого спирт или специальный очиститель.
Электронные компрессометры проверяйте по аналогии, но с учетом их особенностей. Подключите прибор к источнику питания и сравните показания с механическим манометром. Погрешность электронных моделей не должна превышать 0,2 бара. При несоответствии обновите прошивку или обратитесь к производителю.
Необходимые инструменты и материалы для проверки
Для проверки точности компрессометра потребуется набор специализированных инструментов и расходных материалов. Основной – эталонный манометр с классом точности не ниже 0,6 и диапазоном измерений от 0 до 30 бар. Подойдут модели с резьбовым подключением M14×1,5 или адаптером для универсального присоединения. Избегайте бытовых манометров – их погрешность часто превышает 2%, что исказит результаты.
Дополнительно понадобятся:
- Переходники для подключения к цилиндру двигателя – набор с резьбами M10×1, M12×1,25, M14×1,5 и M18×1,5 (зависит от марки автомобиля).
- Шланг высокого давления с внутренним диаметром 6–8 мм и рабочим давлением не менее 25 бар – для соединения компрессометра с эталонным манометром.
- Тройник с резьбовым выходом для параллельного подключения обоих приборов.
- Силиконовая смазка или тефлоновая лента – для герметизации резьбовых соединений.
Для создания контрольного давления используйте ручной насос с манометром или баллон со сжатым воздухом (азотом) и редуктором. Насос должен обеспечивать плавную регулировку давления до 20 бар. Баллон с азотом предпочтительнее – он исключает влагу и масляные примеси, которые могут повлиять на показания. При работе с баллоном обязателен редуктор с шагом регулировки 0,1 бар.
Из расходных материалов критически важны новые свечи зажигания (для бензиновых двигателей) или форсунки (для дизелей) – их состояние напрямую влияет на герметичность камеры сгорания. Также потребуются прокладки под свечи или форсунки, если оригинальные повреждены. Для дизельных двигателей подготовьте заглушки для топливных магистралей, чтобы исключить подачу топлива во время проверки.
Вспомогательные инструменты: динамометрический ключ (для затяжки свечей с усилием 15–30 Н·м), мультиметр (для проверки цепи стартера), набор торцевых головок (10–22 мм) и удлинителей. Для фиксации результатов используйте блокнот или цифровой регистратор данных – это позволит отследить динамику изменения показаний при повторных замерах.
Подготовка компрессометра к диагностике
Перед началом измерений убедитесь, что манометр компрессометра не имеет механических повреждений: трещин на корпусе, деформации шкалы или следов коррозии на резьбовых соединениях. Даже микроскопические дефекты могут искажать показания на 0,2–0,5 бар, что критично для двигателей с низкой степенью сжатия (например, дизельных агрегатов с давлением 20–30 бар).
Проверьте герметичность клапана сброса давления. Для этого подключите компрессометр к источнику сжатого воздуха (например, автомобильному компрессору) с давлением 10–12 бар, закройте клапан и наблюдайте за стрелкой манометра. Если в течение 30 секунд показания падают более чем на 0,1 бар – замените клапан или уплотнительные кольца. Для дизельных моделей допустимое падение – не более 0,05 бар за минуту.
Очистите адаптеры и резьбовые соединения от нагара и масляных отложений. Используйте металлическую щетку и безворсовую салфетку, смоченную в бензине или спирте. Особое внимание уделите резиновым уплотнителям: они должны быть эластичными, без трещин и разрывов. При диагностике бензиновых двигателей с диаметром свечных колодцев менее 14 мм применяйте адаптеры с коническим уплотнением – это исключит утечку давления через зазор.
Откалибруйте манометр, если прибор хранился при температуре ниже -10°C или выше +40°C. Для этого сравните его показания с эталонным манометром класса точности 0,6 или выше. Разница в показаниях не должна превышать:
- 0,1 бар для бензиновых двигателей;
- 0,2 бар для дизельных двигателей;
- 0,05 бар для мотоциклетных двигателей с объемом до 500 см³.
При расхождении более чем на 5% от допустимых значений замените манометр или отправьте прибор на поверку.
Смажьте резьбу адаптера и свечной колодец тонким слоем моторного масла. Это предотвратит заклинивание резьбы при высоких температурах и обеспечит герметичность соединения. Для дизельных двигателей используйте масло с вязкостью не ниже 10W-40, для бензиновых – 5W-30. Избегайте избыточного нанесения: лишнее масло может попасть в камеру сгорания и исказить результаты измерений.
Перед подключением компрессометра прогрейте двигатель до рабочей температуры (80–90°C для бензиновых, 85–95°C для дизельных). Холодный мотор даст завышенные показания на 1–3 бара из-за повышенного трения поршневых колец о стенки цилиндров. После прогрева отключите систему зажигания (для бензиновых двигателей) или топливоподачу (для дизелей), чтобы исключить воспламенение топлива в цилиндре во время прокрутки стартером.
Выберите правильный адаптер в зависимости от типа двигателя и конструкции свечных колодцев. Для большинства современных автомобилей подходят универсальные адаптеры с резьбой M14×1,25 или M18×1,5. В случае нестандартных колодцев (например, на некоторых японских моторах с резьбой M10×1,0) используйте специализированные переходники. Не пытайтесь подогнать адаптер «на глаз» – это приведет к утечке давления и некорректным результатам.
Метод сравнения показаний с эталонным манометром
Для проверки компрессометра этим способом потребуется эталонный манометр класса точности не ниже 0,6 и диапазоном измерений, перекрывающим рабочий диапазон тестируемого прибора (обычно 0–30 бар). Подключите оба манометра к общему источнику давления – например, к автомобильному компрессору с регулируемым выходом или специальному калибровочному стенду. Сравнивайте показания при давлении 5, 10, 15 и 20 бар, фиксируя отклонения. Допустимая погрешность компрессометра для бытового использования – не более ±0,5 бара; превышение этого значения указывает на необходимость калибровки или замены.
- Используйте переходники с минимальным сопротивлением потоку (латунные или стальные, с внутренним диаметром не менее 6 мм).
- Проводите измерения при температуре окружающей среды 20–25°C – отклонения свыше 10°C искажают результаты.
- Перед сравнением убедитесь, что оба манометра находятся в вертикальном положении и не подвержены вибрации.
- Повторите замеры трижды, усредняя результаты для исключения случайных ошибок.
- Если эталонного манометра нет, обратитесь в сервисный центр с поверенным оборудованием – стоимость услуги не превышает 500 рублей.
Проверка герметичности соединений и клапана обратного давления
Герметичность соединений компрессометра критична для точных измерений. Начните с визуального осмотра резьбовых и шланговых соединений на предмет трещин, деформаций или следов масла. Используйте мыльный раствор (20 г жидкого мыла на 100 мл воды) для проверки утечек: нанесите его на стыки и наблюдайте за образованием пузырьков. Давление в системе должно быть не менее 10 бар – при меньших значениях мелкие утечки могут остаться незамеченными. Особое внимание уделите переходникам и адаптерам: их износ часто становится причиной погрешностей.
Клапан обратного давления (обратный клапан) – ключевой элемент, удерживающий давление в манометре после снятия показаний. Для проверки подключите компрессометр к источнику сжатого воздуха (например, автомобильному компрессору) и создайте давление 15–20 бар. Отсоедините шланг и зафиксируйте показания манометра в течение 5 минут. Допустимое падение давления – не более 0,2 бар за этот период. Если падение превышает 0,5 бар, клапан требует замены или очистки от загрязнений.
Очистка клапана проводится без разборки корпуса. Погрузите его в ультразвуковую ванну с растворителем (бензин «Калоша» или ацетон) на 10–15 минут, затем продуйте сжатым воздухом под давлением 6–8 бар. Избегайте механической чистки иглами или проволокой – это может повредить седло клапана. После очистки повторите тест на герметичность. Если проблема сохраняется, замените клапан целиком: ремонт неразборных моделей экономически нецелесообразен.
Для проверки герметичности шланга используйте метод погружения. Накачайте компрессометр до 10 бар, закройте клапан и опустите шланг в емкость с водой. Появление пузырьков указывает на микротрещины или повреждение внутреннего слоя. Шланги с видимыми дефектами подлежат замене – ремонт (например, обмотка изолентой) даст лишь временный эффект. При выборе нового шланга отдавайте предпочтение моделям с армированием из синтетических волокон и металлической оплеткой: они выдерживают давление до 30 бар без деформации.
Проверка адаптеров и переходников требует отдельного внимания. Нанесите на резьбу тонкий слой герметика (например, анаэробный фиксатор резьбы Loctite 577) перед установкой. Это исключит утечки через микрозазоры, особенно на изношенных или некачественных деталях. После сборки проведите тест давлением 12 бар с мыльным раствором. Если пузырьки появляются на резьбе, замените адаптер или используйте фторопластовую ленту (не более 2–3 витков) для уплотнения.
Завершающий этап – калибровка системы после устранения утечек. Подключите компрессометр к эталонному манометру класса точности 0,6 или выше и сравните показания при давлении 5, 10 и 15 бар. Расхождение не должно превышать ±0,3 бар. При больших отклонениях отрегулируйте механизм манометра или замените его. Храните компрессометр с закрытым клапаном и заглушками на штуцерах, чтобы предотвратить попадание пыли и влаги в систему.
Калибровка компрессометра с помощью гидравлического пресса
Гидравлический пресс с диапазоном измерения до 30–50 бар – оптимальный инструмент для проверки компрессометра в домашних условиях. Перед началом работы убедитесь, что манометр пресса имеет класс точности не ниже 1,0 и прошел поверку в течение последнего года. Подключите компрессометр к выходному штуцеру пресса через переходник с резьбой M14×1,5 (стандарт для большинства автомобильных манометров). Если резьба не совпадает, используйте адаптер с уплотнительным кольцом из маслостойкой резины.
Зафиксируйте компрессометр в вертикальном положении, чтобы исключить влияние силы тяжести на показания. Медленно увеличивайте давление прессом с шагом 5 бар, фиксируя показания обоих манометров на каждом этапе. Для точности повторяйте измерения трижды, сбрасывая давление до нуля между подходами. Разница в показаниях не должна превышать ±0,5 бар для компрессометров с диапазоном до 20 бар и ±1 бар для диапазона 20–30 бар.
При обнаружении расхождений свыше допустимых значений откорректируйте шкалу компрессометра. Большинство механических манометров имеют регулировочный винт под защитным колпачком на задней стороне корпуса. Вращайте его по часовой стрелке для увеличения показаний или против – для уменьшения. После каждой корректировки повторяйте цикл проверки. Электронные компрессометры калибруются через меню настроек или с помощью специального ПО, если производитель предусмотрел такую функцию.
Для проверки герметичности системы создайте давление 15–20 бар и удерживайте его в течение 30 секунд. Падение показаний более чем на 0,3 бар указывает на утечку в соединениях или неисправность обратного клапана компрессометра. Проверьте все резьбовые соединения с помощью мыльного раствора – пузырьки укажут на место утечки. При необходимости замените уплотнительные кольца или подтяните фитинги.
Температурные условия влияют на точность измерений. Проводите калибровку при температуре окружающей среды 20–25°C. Если пресс или компрессометр хранились в холодном помещении, дайте им прогреться до комнатной температуры в течение 2 часов. Избегайте прямых солнечных лучей и источников тепла, так как локальный нагрев может исказить показания.
После завершения калибровки нанесите на шкалу компрессометра контрольные метки в точках 10, 15 и 20 бар с указанием даты проверки. Это позволит быстро оценить дрейф показаний при последующих измерениях. Храните инструмент в сухом месте, защищенном от вибраций и ударов. Периодичность повторной калибровки – раз в 6 месяцев или после 50 измерений, в зависимости от того, что наступит раньше.
Если гидравлический пресс недоступен, используйте эталонный манометр с классом точности 0,6 и диапазоном до 30 бар. Подключите его параллельно компрессометру через тройник и сравните показания при создании давления автомобильным насосом или компрессором. Метод менее точен, но позволяет выявить грубые отклонения. Для профессиональной калибровки обратитесь в метрологическую лабораторию, где используют грузопоршневые манометры с погрешностью ±0,05%.

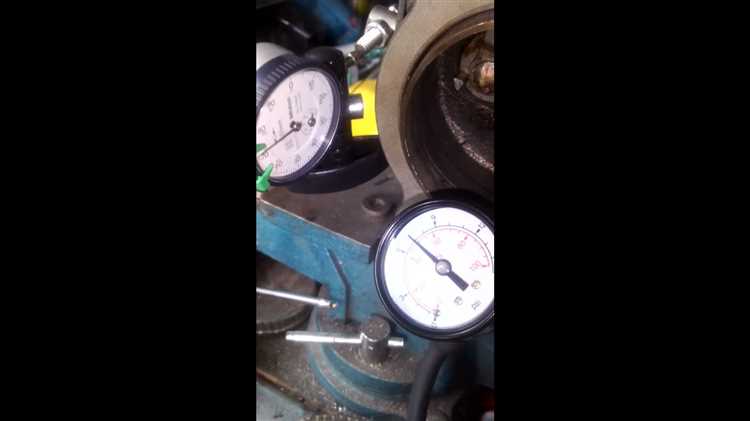

Использование тестового цилиндра для проверки точности
Тестовый цилиндр с известным объёмом и герметичностью – один из самых надёжных способов верификации компрессометра в домашних условиях. Для проверки потребуется цилиндр объёмом 100–200 см³ с резьбовым отверстием под наконечник прибора и манометром класса точности не ниже 0,5. Перед началом заполните цилиндр сжатым воздухом до давления 10–15 бар, используя компрессор или баллон с редуктором. Подключите компрессометр к цилиндру, сбросьте показания до нуля и зафиксируйте значение на манометре прибора. Допустимое отклонение не должно превышать ±0,2 бара для профессиональных моделей и ±0,5 бара для бытовых. Если разница больше, прибор требует калибровки или замены уплотнительных элементов.
Для повышения точности измерений проведите серию из 3–5 тестов с интервалом в 2–3 минуты, фиксируя среднее значение. Убедитесь, что температура цилиндра и окружающей среды стабильна (колебания более 5°C искажают результаты). При обнаружении систематической погрешности скорректируйте показания компрессометра с помощью регулировочного винта на манометре или замените пружину в механизме, если конструкция прибора это предусматривает. Записывайте данные каждого теста – это позволит отследить динамику изменения точности со временем.
Анализ отклонений показаний при разных режимах работы
Компрессометр показывает разные значения при измерениях на холодном и прогретом двигателе из-за изменения теплового зазора в цилиндропоршневой группе. На холодном моторе зазоры больше, что снижает компрессию на 0,5–1,5 бар. При температуре охлаждающей жидкости 80–90°C показания стабилизируются, но превышение 100°C может вызвать завышение на 0,3–0,7 бар из-за расширения металла. Для точной диагностики рекомендуется проводить замеры при 70–85°C, избегая крайних температур.
Частота вращения коленвала напрямую влияет на показания: при 200–250 об/мин компрессия ниже на 10–15% из-за утечек через неплотности, а при 350–400 об/мин – выше на 5–8% за счет инерционного эффекта. Оптимальный диапазон – 250–300 об/мин, где погрешность минимальна. Превышение 400 об/мин искажает результаты из-за динамического сжатия, особенно в двигателях с высокой степенью сжатия.
Отклонения зависят от типа привода компрессометра. При использовании стартера без нагрузки (аккумулятор на 12,6 В) показания на 0,2–0,4 бар ниже, чем при подключении через пускозарядное устройство с напряжением 13,5–14 В. Разница возникает из-за падения оборотов при недостаточном токе. Для унификации результатов замеряйте при стабильном напряжении 13,8–14,2 В.
Влажность воздуха и атмосферное давление корректируют показания: при понижении давления на 10 мм рт. ст. компрессия падает на 0,1 бар, а при повышенной влажности – на 0,05–0,1 бар из-за конденсации паров в цилиндре. Замеры в дождливую погоду или на высоте более 500 м над уровнем моря требуют поправки: +0,1 бар на каждые 100 м подъема или -0,05 бар на каждые 10% увеличения влажности.
Состояние масла в картере влияет на герметичность: при вязкости ниже 10W-30 утечки через кольца увеличиваются на 0,3–0,6 бар, а при использовании густого масла (20W-50) – снижаются на 0,2–0,4 бар. Для сравнимости результатов заливайте масло одной вязкости и проводите замеры через 5–10 минут после остановки двигателя, когда масло стечет со стенок цилиндров.
Погрешность компрессометра растет при износе манометра или уплотнительных колец адаптера. Разница в показаниях между цилиндрами более 1 бара указывает на неисправность прибора, если двигатель заведомо исправен. Проверяйте герметичность соединений: утечка воздуха через резьбу адаптера снижает показания на 0,5–1,5 бар. Используйте герметик для резьбовых соединений или заменяйте уплотнители каждые 10 замеров.
Для калибровки сравните показания с эталонным манометром класса точности 0,6 или выше. Подключите оба прибора к одному цилиндру через тройник и проведите серию замеров при 250, 300 и 350 об/мин. Допустимое отклонение – не более 0,2 бара. При большей разнице замените манометр или отрегулируйте его механическим корректором, если конструкция позволяет.
