Стартер Hyundai Verna (модели с двигателями 1.4 и 1.6 л, годы выпуска 2010–2017) – узел, рассчитанный на 80–120 тыс. км пробега. Признаки неисправности: щелчки реле без прокрутки двигателя, медленное вращение коленвала, посторонние шумы при запуске. Замена требует демонтажа защиты картера, отсоединения клемм аккумулятора и работы с крепежом под днищем автомобиля.
Для работы понадобятся: головки на 10, 12 и 14 мм, удлинитель, трещотка, динамометрический ключ (момент затяжки болтов стартера – 35–45 Н·м), отвертка с плоским шлицем. Запчасти: оригинальный стартер (артикул 36100-2B000) или аналоги от Valeo, Bosch (номера 458000, 0001108403). Перед установкой проверьте зубья венца маховика – износ свыше 1 мм приведет к повторному выходу стартера из строя.
Процесс занимает 1,5–2 часа. Основные этапы: слив антифриза (если мешает патрубок), отключение проводки, демонтаж двух болтов крепления и установка нового узла. После сборки проверьте работу стартера на холодном двигателе – отсутствие посторонних звуков и стабильная прокрутка подтвердят правильность монтажа.
Типичные ошибки: неполное отсоединение клеммы «массы» (риск короткого замыкания), перетяжка болтов (деформация корпуса), игнорирование проверки зазора между шестерней и маховиком (должен быть 0,5–1 мм). При замене рекомендуется очистить контакты реле и смазать шлицы бендиксом (используйте смазку для стартеров, например, Molykote 33).
Необходимые инструменты и материалы для замены стартера
Для замены стартера на Hyundai Verna потребуется набор торцевых головок с трещоткой, включая размеры 10, 12 и 14 мм. Эти размеры покрывают большинство крепежных элементов стартера и кронштейнов. Обязательно наличие удлинителя для трещотки длиной не менее 10 см – без него доступ к верхним болтам будет затруднён.
Ключ на 17 мм понадобится для отсоединения клеммы аккумулятора перед началом работ. Используйте только рожковый или накидной ключ с точной посадкой, чтобы избежать повреждения гайки. Для фиксации проводов после отключения пригодится изолента или пластиковые стяжки.
Домкрат и подставки под кузов необходимы, если автомобиль не установлен на подъёмнике. Поднимать нужно переднюю часть со стороны водителя, предварительно зафиксировав задние колёса противооткатными упорами. Убедитесь, что домкрат выдерживает вес не менее 1,5 тонны.
Отвёртка с плоским шлицем среднего размера пригодится для отсоединения электрических разъёмов стартера. Избегайте чрезмерного усилия при работе с пластиковыми фиксаторами – они легко ломаются. Для чистки контактов используйте мелкозернистую наждачную бумагу (P400) или специальный очиститель электрических контактов.
Новый стартер должен соответствовать оригинальному артикулу для Hyundai Verna: 36100-2B000 для моделей с двигателем 1.4 л или 36100-2B010 для 1.6 л. Проверьте совместимость по VIN-коду автомобиля. В комплекте с новым стартером часто идёт медная смазка для клемм – нанесите её тонким слоем перед установкой.
Динамометрический ключ с диапазоном 20–100 Н·м необходим для затяжки болтов стартера с усилием 45–55 Н·м. Превышение момента затяжки может привести к деформации корпуса или повреждению резьбы в блоке двигателя. Если ключа нет, используйте обычный, но затягивайте болты равномерно, в два этапа.
Для защиты рук от грязи и острых кромок используйте нитриловые перчатки. Рабочая зона должна быть освещена – фонарь на магнитной подставке или налобный светодиодный фонарь позволит увидеть крепёж в труднодоступных местах. Подготовьте ёмкость для сбора масла, если в процессе работы потребуется слить часть жидкости из картера.
После установки нового стартера понадобится мультиметр для проверки напряжения на клеммах. Убедитесь, что при повороте ключа зажигания на стартер подаётся не менее 11,5 В. Если напряжение ниже, проверьте состояние аккумулятора и проводки. Для диагностики работы стартера используйте сканер OBD-II с функцией чтения параметров системы запуска.

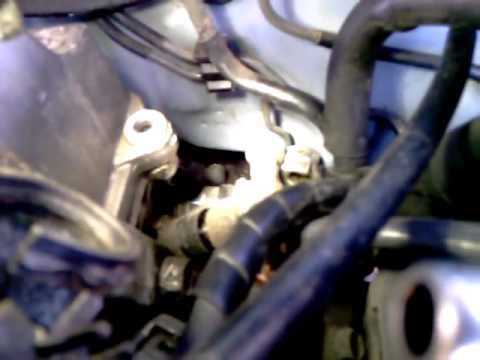

Подготовка автомобиля и меры безопасности перед началом работ
Перед демонтажем стартера на Hyundai Verna убедитесь, что автомобиль установлен на ровной поверхности с уклоном не более 2 градусов. Используйте противооткатные упоры под задние колеса, даже если машина стоит на ручном тормозе – гидравлическая система может дать утечку, и автомобиль сместится. Отключите зажигание и выньте ключ, чтобы исключить случайное срабатывание стартера во время работ.
Отсоедините клемму «минус» аккумуляторной батареи гаечным ключом на 10 мм, предварительно ослабив крепление. Работайте в диэлектрических перчатках – даже при отключенной батарее в цепях может сохраняться остаточный заряд. Если автомобиль оснащен системой Start/Stop, дополнительно отключите предохранитель №15 в монтажном блоке под капотом, чтобы избежать активации электроники.
Поднимите переднюю часть автомобиля домкратом, строго следуя точкам подъема, указанным в руководстве по эксплуатации (для Verna 2011–2017 гг. – усиленные зоны на порогах в 30 см от передних колес). Установите под кузов страховочные стойки или подставки из металла с минимальной грузоподъемностью 2 тонны. Никогда не полагайтесь только на домкрат – он предназначен для кратковременного подъема, а не для удержания веса машины.
Слейте моторное масло, если стартер расположен под масляным поддоном (актуально для двигателей Gamma 1.4 и 1.6). Используйте емкость объемом не менее 4 литров и сливной ключ на 17 мм. Масло должно стечь полностью – остатки могут попасть на стартер при демонтаже, что усложнит очистку деталей. После слива закройте пробку, но не затягивайте до конца, чтобы избежать деформации резьбы.
Отключите все электрические разъемы, подходящие к стартеру, начиная с толстого провода питания (обычно фиксируется гайкой на 12 мм). Перед отсоединением промаркируйте провода изолентой или бирками – на Verna стартер может иметь до трех контактов, и ошибка при подключении приведет к короткому замыканию. Проверьте состояние клемм: окисление удалите наждачной бумагой с зернистостью P400, а не ножом или отверткой, чтобы не повредить покрытие.
Закройте генератор и ремень ГРМ плотной тканью или картоном – при случайном падении инструмента или крепежа возможны повреждения шкивов или натяжителя. Если работы проводятся на улице, используйте тент или навес: попадание влаги на открытые контакты стартера вызовет коррозию, а дождь может смыть смазку с резьбовых соединений, усложнив демонтаж.
Подготовьте инструмент: головки на 10, 12 и 14 мм с удлинителем 10 см, динамометрический ключ (момент затяжки болтов стартера – 45–55 Н·м), торцевой ключ на 17 мм для сливной пробки. Проверьте наличие запасных медных шайб под сливной пробкой – их деформация приведет к утечке масла. Для очистки посадочного места стартера используйте очиститель карбюратора или уайт-спирит, но не бензин – он оставляет маслянистую пленку.
Перед началом работ снимите брелок с чипом иммобилайзера и положите его на расстоянии не менее 3 метров от автомобиля. Электромагнитные помехи от ключа могут вызвать срабатывание системы безопасности, заблокировав запуск двигателя после установки нового стартера. Если в салоне остались пассажиры, предупредите их о запрете на включение зажигания или использование электрооборудования (например, стеклоподъемников) во время работ.
Демонтаж защиты двигателя и доступа к стартеру на Хендай Верна
На Хендай Верна с двигателями Gamma 1.4/1.6 л защита картера крепится на 5 болтах под ключ на 10 мм и одном винте под торцевую головку на 12 мм. Два передних болта расположены за бампером – для их откручивания потребуется удлинитель с карданным шарниром. Задний винт находится возле коробки передач и часто закисает; рекомендуется предварительно обработать его проникающей смазкой типа WD-40 за 15–20 минут до демонтажа. После снятия защиты осмотрите резиновые втулки на кронштейнах – при износе замените их, чтобы избежать вибраций.
Доступ к стартеру открывается снизу, но мешает теплозащитный экран выпускного коллектора. Он закреплён двумя болтами на 12 мм и одной гайкой на 10 мм. При демонтаже экрана используйте удлинитель с трещоткой – пространство ограничено, особенно на моделях с автоматической коробкой передач. Если экран деформирован или проржавел, замените его новым (артикул 28510-2B000 для двигателя 1.6 л), так как повреждённый экран может вызвать перегрев стартера.
- Отсоедините минусовую клемму аккумулятора перед началом работ – это исключит случайное короткое замыкание при касании инструментом клемм стартера.
- Для удобства снимите воздушный фильтр в сборе (три болта на 10 мм), чтобы получить дополнительное пространство для манёвра.
- На автомобилях с кондиционером потребуется отвести в сторону трубку высокого давления – она крепится к кузову пластиковым хомутом, который можно разрезать и заменить новым.
Стартер на Хендай Верна расположен между блоком цилиндров и коробкой передач, ближе к задней части двигателя. Для визуального доступа используйте фонарь с магнитным креплением – установите его на корпус коробки передач. Перед отсоединением проводов от стартера сфотографируйте их расположение: толстый провод (плюс от аккумулятора) крепится гайкой на 13 мм, тонкий управляющий – клеммой под ключ на 10 мм. При обратной сборке затягивайте гайки с моментом 10–12 Н·м, чтобы избежать самоотвинчивания.
Отключение электропроводки и снятие креплений стартера
Перед началом работ отсоедините отрицательную клемму аккумулятора ключом на 10 мм, чтобы исключить короткое замыкание. На стартере Hyundai Verna расположены два электрических разъема: толстый силовой провод (обычно на 12–14 мм) и тонкий управляющий проводок с фишкой. Силовой провод закреплен гайкой на шпильке – открутите её головкой на 12 мм, удерживая шпильку от проворачивания ключом на 13 мм. Управляющий разъем снимается нажатием на фиксатор и лёгким покачиванием.
Стартер крепится к картеру сцепления двумя болтами: верхним (доступен через моторный отсек) и нижним (требует подъема автомобиля или работы из-под днища). Верхний болт откручивается головкой на 14 мм с удлинителем – его длина на Verna составляет 80–90 мм. Нижний болт часто ржавеет, поэтому предварительно обработайте его проникающей смазкой (WD-40 или аналогом) за 10–15 минут до демонтажа. При откручивании удерживайте стартер рукой, чтобы он не упал.

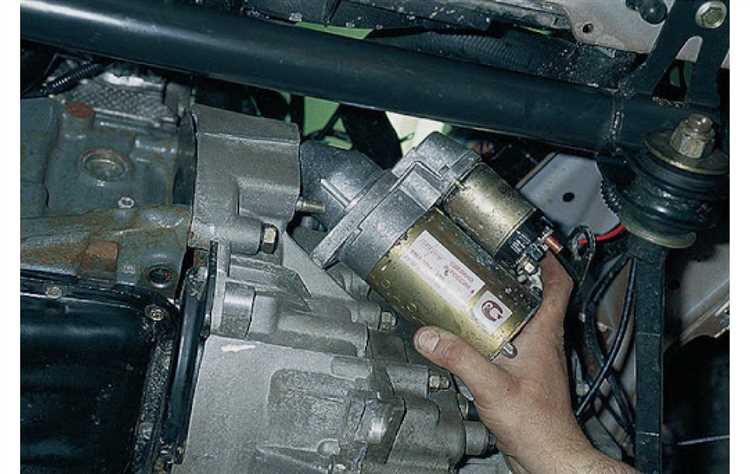

После снятия крепежа стартер останется висеть на посадочном месте. Аккуратно выведите его из зацепления с венцом маховика, поворачивая корпус против часовой стрелки – зубья шестерни бендикса могут заклинить. Если стартер не поддается, слегка постучите по корпусу резиновым молотком, избегая ударов по электрическим контактам. Проверьте состояние зубьев венца маховика: сколы или сильный износ указывают на необходимость его замены.
При обратной установке нанесите на резьбу крепежных болтов фиксатор резьбы (например, Loctite 243) для предотвращения самопроизвольного откручивания. Затягивайте болты с моментом 45–55 Н·м, начиная с нижнего. Перед подключением проводки зачистите контактные поверхности шпильки и клемм наждачной бумагой (зернистость P400) и обработайте их контактной смазкой (Molykote 1000 или аналогом).
Установка нового стартера и подключение клемм
Расположите стартер в посадочном месте на блоке цилиндров, совместив крепежные отверстия. Затяните два болта М10×1.25 моментом 35–45 Н·м в последовательности: сначала верхний, затем нижний. Избегайте перекосов – неравномерная затяжка приводит к вибрациям и преждевременному износу подшипников.
Подключите толстый плюсовой провод к клемме стартера. Гайка М8 должна быть затянута моментом 10–12 Н·м; используйте медную шайбу для предотвращения окисления. Проверьте состояние провода – при наличии трещин на изоляции или окисления на наконечнике замените его. Тонкий управляющий провод (сигнал от замка зажигания) подсоедините к штекеру на корпусе стартера, убедившись в надежности фиксации защелки.
После подключения клемм временно снимите реле стартера (если оно съемное) и подайте напрямую 12 В на управляющий контакт. Стартер должен сработать без посторонних шумов. Если слышен скрежет или вращение происходит рывками, проверьте центровку бендикса относительно маховика – допустимый зазор 0.5–1.0 мм. При необходимости отрегулируйте положение стартера прокладками толщиной 0.3–0.5 мм.
Установите на место защитный кожух стартера (если предусмотрен конструкцией). На моделях с АКПП убедитесь, что трос селектора не мешает вращению механизма. Подключите минусовую клемму аккумулятора и выполните пробный запуск двигателя. Время прокрутки не должно превышать 5 секунд – длительная работа стартера на холостом ходу приводит к перегреву обмоток.
При первом запуске после замены следите за показаниями амперметра. Ток потребления нового стартера на холодную не должен превышать 180–220 А для бензиновых двигателей 1.4/1.6 л. Если значение выше, проверьте затяжку клемм, состояние щеточного узла и отсутствие замыканий в обмотках. Повторяйте запуски с интервалом 30 секунд, чтобы избежать перегрева.
После успешного запуска двигателя отключите аккумулятор на 10 минут, затем повторно затяните все клеммы и крепежные болты. Нанесите на контакты защитный состав CRC Battery Terminal Protector для предотвращения коррозии. Запишите дату замены и пробег в бортовой журнал – ресурс качественного стартера на Хендай Верна составляет 120–150 тыс. км при соблюдении регламента обслуживания.
Проверка работоспособности после замены стартера
После установки нового стартера на Hyundai Verna подключите аккумулятор и выполните первичную диагностику без запуска двигателя. Проверьте напряжение на клеммах стартера мультиметром: при включенном зажигании оно должно составлять 11,5–12,5 В. Если значение ниже 11 В, проверьте контакты на окисление или ослабление крепления проводов. Убедитесь, что втягивающее реле щелкает при повороте ключа – отсутствие звука указывает на неисправность реле или обрыв цепи управления.
Запустите двигатель и проанализируйте работу стартера. Нормальное время прокрутки до запуска – 0,5–1,5 секунды. Если стартер крутит медленно (менее 200 об/мин), проверьте напряжение на аккумуляторе под нагрузкой (должно быть не ниже 10 В) и состояние щеточного узла. При появлении посторонних шумов (скрежет, визг) отрегулируйте зазор между бендиксом и маховиком – он должен составлять 0,5–1 мм.
После прогрева двигателя до рабочей температуры (80–90°C) выполните 3–4 последовательных запуска с интервалом 30 секунд. Если стартер перегревается или отказывает после нескольких попыток, проверьте сопротивление обмоток статора (должно быть 0,05–0,1 Ом) и ротора (2–4 Ом). При обнаружении отклонений замените неисправные компоненты или стартер целиком.
Для окончательной проверки подключите диагностический сканер и считайте коды ошибок. Обратите внимание на параметры P0615 (цепь управления стартером) и P0725 (неисправность датчика оборотов). Если ошибки отсутствуют, а двигатель запускается стабильно, замена выполнена корректно. В противном случае проверьте целостность проводки и соответствие нового стартера каталожному номеру оригинальной детали (для Verna 2011–2017 гг. – 36100-2B000).
