На автомобилях УАЗ классической компоновки (модели 3151, 31512, 31514, 31519 и их модификации) используется четыре наконечника рулевой тяги: два на поперечной тяге и два на продольной. В отличие от легковых автомобилей с реечным рулевым управлением, где наконечники часто парные, на УАЗе применяется система с червячным механизмом и разрезной рулевой трапецией. Это обусловлено конструкцией подвески и необходимостью обеспечения больших углов поворота колес.
Поперечная тяга УАЗа оснащается двумя шаровыми наконечниками, которые соединяют рулевые рычаги поворотных кулаков. Они имеют левую и правую резьбу для регулировки схождения колес. Продольная тяга, идущая от сошки рулевого механизма к одному из поворотных кулаков, также комплектуется двумя наконечниками: один со стороны сошки, второй – у поворотного кулака. Важно учитывать, что на некоторых модификациях (например, УАЗ Хантер) количество наконечников может отличаться из-за изменений в конструкции подвески.
При замене наконечников рекомендуется устанавливать детали одного производителя, так как разные бренды могут иметь незначительные отличия в геометрии шаровых пальцев. Это влияет на точность регулировки схождения и износ шин. Наиболее распространенные артикулы оригинальных наконечников: 3151-3414056 (левый) и 3151-3414057 (правый) для поперечной тяги, 3151-3414058 и 3151-3414059 – для продольной. Альтернативные варианты от сторонних производителей (например, Трек, БелМаг) должны соответствовать этим параметрам.
Проверка состояния наконечников проводится при появлении люфта в рулевом управлении или стуков на неровностях. Для диагностики достаточно поднять автомобиль на подъемнике и покачать колесо в горизонтальной плоскости – износ проявляется в виде свободного хода шарового пальца. Срок службы наконечников зависит от условий эксплуатации: на бездорожье они выходят из строя быстрее (через 20–30 тыс. км), на асфальте – до 50–60 тыс. км. При замене обязательно проверяйте состояние пыльников и смазки – их повреждение ускоряет износ.
Какие наконечники рулевой тяги установлены на разных моделях УАЗ
На УАЗ Патриот (с 2005 года) применяются наконечники рулевых тяг с артикулами 3160-3414056 (левый) и 3160-3414057 (правый). Эти детали унифицированы с моделями Хантер и Пикап, но отличаются от более ранних версий УАЗ-3151. Ключевая особенность – коническая посадка пальца с резьбой М14×1,5 и углом конуса 1:8, что требует точной затяжки моментом 50–70 Н·м. Производители аналогов (например, «Трек» или «БелМаг») часто предлагают усиленные версии с увеличенным ресурсом до 60–80 тыс. км.
УАЗ Хантер комплектуется наконечниками двух типов в зависимости от года выпуска и типа подвески. Модели до 2010 года используют детали с артикулами 31512-3414056/057, идентичные классическим УАЗ-3151. После модернизации 2011 года (введение реечного рулевого управления) перешли на наконечники 3163-3414056/057, аналогичные Патриоту. Важно: на Хантерах с мостами «Спайсер» применяются удлиненные тяги, требующие специфических наконечников с артикулом 3163-3414058 (левый) и 3163-3414059 (правый).
- УАЗ-469 и его модификации (3151, 31512, 31514) оснащаются наконечниками старого образца: 469-3414056 (левый) и 469-3414057 (правый). Отличительная черта – резьба М16×1,5 и шестигранник под ключ 22 мм на корпусе. Ресурс оригинальных деталей редко превышает 40 тыс. км, поэтому владельцы часто выбирают аналоги от «АвтоВАЗАгрегат» или «Рулевые системы» с термообработанными пальцами.
- На УАЗ Буханка (2206, 3962) до 2000 года устанавливались наконечники 2206-3414056/057, взаимозаменяемые с УАЗ-469. После 2000 года перешли на унифицированные с Хантером детали (31512-3414056/057). Особенность: на заднеприводных модификациях тяги короче, что требует проверки длины при замене.
УАЗ Пикап (2363) и Профи (2360) используют наконечники от Патриота (3160-3414056/057), но с поправкой на увеличенный вылет колес. Для версий с лифтом подвески рекомендуются усиленные наконечники с артикулом 3163-3414060 (левый) и 3163-3414061 (правый), рассчитанные на большие углы поворота. Производитель «СС20» предлагает полиуретановые втулки для этих деталей, снижающие люфт на 30–40%.
На УАЗ Карго (23602) и Фермер (3909) применяются наконечники двух типов: для передней оси – стандартные 3160-3414056/057, для задней (на полноприводных версиях) – специализированные 3163-3414062/063 с увеличенным ходом пальца. Последние имеют нестандартную резьбу М18×1,5 и требуют использования динамометрического ключа при установке (момент затяжки 80–100 Н·м). При выборе аналогов важно проверять соответствие посадочных размеров – ошибка в 1–2 мм приводит к быстрому износу.
Для тюнингованных УАЗов с нестандартной подвеской (например, с портальными мостами) выпускаются удлиненные наконечники с регулировкой длины. Артикулы таких деталей начинаются с префикса «Т» (например, Т-3414056) и производятся малыми сериями компаниями «Барс» или «Авторос». При установке обязательна проверка соосности тяг и отсутствия перекосов – даже минимальное отклонение вызывает неравномерный износ шин и ухудшение управляемости. Рекомендуется использовать смазку Литол-24 при сборке для продления срока службы.

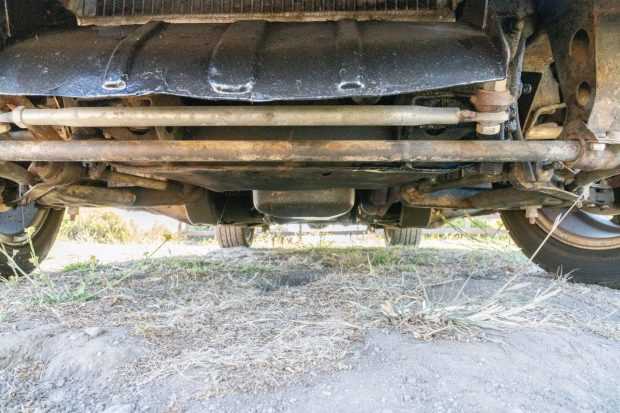

Сколько наконечников рулевой тяги требуется для замены на УАЗ Патриот
На УАЗ Патриот с заводской компоновкой рулевого управления устанавливается 4 наконечника рулевых тяг: два на поперечной (средней) тяге и по одному на каждой боковой тяге. Конструкция предусматривает симметричное расположение, где левый и правый наконечники боковых тяг идентичны, но не взаимозаменяемы из-за зеркального исполнения резьбы. Поперечная тяга оснащается наконечниками с одинаковой резьбой, однако их длина может отличаться в зависимости от года выпуска автомобиля.
При полной замене рекомендуется менять все 4 наконечника одновременно, даже если износ обнаружен только на одном. Это связано с неравномерным износом пар трения в шаровых соединениях, что приводит к разнице в люфтах и ухудшению управляемости. Замена только поврежденных элементов часто вызывает необходимость повторного вмешательства через 5–10 тысяч километров из-за ускоренного износа оставшихся старых деталей.
Для модификаций УАЗ Патриот с гидроусилителем руля (ГУР) или электрическим усилителем (ЭУР) количество наконечников остается неизменным. Однако в версиях с усиленной подвеской или лифтом могут применяться удлиненные тяги с нестандартными наконечниками, требующими отдельного заказа. В таких случаях артикулы деталей отличаются от базовых: например, для лифта +50 мм используются наконечники с удлиненным корпусом (артикул 3160-3414056-10 для боковых тяг).
При выборе запчастей важно учитывать производителя. Оригинальные наконечники (артикулы 3163-3414056 для боковых и 3163-3414058 для поперечной тяги) изготавливаются из стали 40Х с термообработкой, что обеспечивает ресурс до 60–80 тысяч км. Аналоги от сторонних брендов (например, «Трек» или «БелМаг») дешевле на 30–40%, но их срок службы редко превышает 40 тысяч км. Особое внимание стоит уделить пыльникам: трещины или разрывы приводят к попаданию абразива в шаровое соединение и быстрому выходу детали из строя.
Замена наконечников требует специнструмента: съемника шаровых опор (артикул 78440 для УАЗ) и динамометрического ключа для затяжки резьбовых соединений с моментом 50–60 Н·м. Перед установкой новых деталей необходимо очистить резьбу тяг от грязи и ржавчины, а также нанести на нее фиксатор резьбы (например, Loctite 243). Игнорирование этого требования приводит к самопроизвольному откручиванию наконечников на ходу, что чревато потерей управления.
После замены обязательна регулировка схождения колес. На УАЗ Патриот допустимый угол схождения составляет +0°10’–+0°30′ для передней оси. Несоблюдение этого параметра вызывает неравномерный износ шин (пилообразный износ протектора) и повышенную нагрузку на рулевой механизм. Для точной настройки требуется стенд с лазерным или оптическим оборудованием; самостоятельная регулировка «на глаз» недопустима.
В условиях бездорожья или при эксплуатации с перегрузкой ресурс наконечников сокращается до 20–30 тысяч км. Признаки износа: стук в рулевом управлении при проезде неровностей, увеличенный люфт руля (более 10°), неравномерный износ шин. Замена деталей на ранней стадии износа позволяет избежать повреждения рулевой рейки или тяг, ремонт которых обходится в 3–5 раз дороже.
Отличия в количестве наконечников на УАЗ Хантер и УАЗ Буханка
УАЗ Хантер оснащается четырьмя наконечниками рулевых тяг: два на поперечной тяге и два на боковых. Конструкция предусматривает раздельные наконечники для левой и правой сторон, что упрощает регулировку схождения колес. На моделях с гидроусилителем руля (ГУР) количество остается неизменным, но сами детали могут отличаться по длине и углу наклона шарнира.
УАЗ Буханка (УАЗ-452) использует три наконечника: один на центральной тяге и два на боковых. Центральный наконечник соединяет рулевую сошку с поперечной тягой, а боковые – с поворотными кулаками. Такая схема характерна для ранних моделей и упрощает обслуживание, но требует более точной настройки из-за меньшего количества регулировочных точек.
Ключевое отличие – наличие у Хантера отдельных наконечников на поперечной тяге, тогда как у Буханки центральный наконечник выполняет роль единого соединительного элемента. Это влияет на ремонтопригодность: замена наконечников на Хантере обходится дороже из-за большего количества деталей, но обеспечивает более гибкую регулировку. Для Буханки критически важно проверять износ центрального наконечника, так как его выход из строя нарушает работу всей рулевой трапеции.
При выборе запчастей учитывайте год выпуска: на Буханках до 2000 года часто встречаются неразборные наконечники, требующие замены всей тяги. Для Хантера после 2010 года рекомендуются усиленные наконечники с увеличенным ресурсом (например, от производителей «БелМаг» или «Трек»), особенно при эксплуатации на бездорожье. Перед покупкой сверяйте каталожные номера: для Хантера – 3160-3414056 (левый) и 3160-3414057 (правый), для Буханки – 452-3414056 (центральный) и 452-3414058 (боковые).

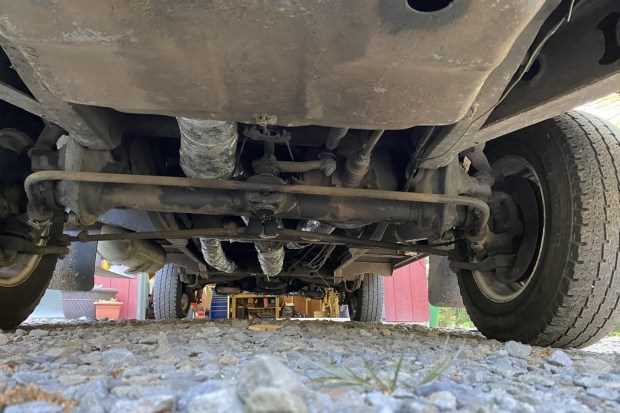

Как проверить износ наконечников рулевой тяги на УАЗе самостоятельно
Поднимите переднюю часть автомобиля домкратом и зафиксируйте на подставках. Убедитесь, что колеса вывешены равномерно, иначе результаты проверки будут искажены. Возьмитесь за колесо в положениях «3 и 9 часов» и покачайте его в горизонтальной плоскости. Если наконечник изношен, вы услышите стук или почувствуете люфт в рулевом механизме.
Для точной диагностики попросите помощника сесть за руль и медленно поворачивать его влево-вправо на 10–15 градусов. В это время наблюдайте за шарниром наконечника: при износе палец будет перемещаться внутри корпуса с заметным зазором. Допустимый люфт – не более 1,5 мм; превышение этого значения требует замены детали.
Проверьте состояние контргаек на тягах. Если они ослаблены или имеют следы коррозии, затяните их динамометрическим ключом с моментом 50–60 Н·м. Ослабленное крепление может имитировать люфт наконечника, вводя в заблуждение. После затяжки повторите проверку на люфт.
Используйте монтировку для дополнительной проверки. Вставьте её между наконечником и поворотным кулаком, затем аккуратно надавите вверх-вниз. Если палец перемещается с усилием менее 5 кгс или слышен металлический стук, шарнир изношен. На УАЗе Патриот и Хантер допускается незначительное сопротивление при движении пальца, но без явных зазоров.
Обратите внимание на угол схождения колёс. Если после регулировки оно быстро сбивается, причиной может быть износ наконечников. На УАЗе 31519 и 3163 проверьте также состояние маятникового рычага: его люфт часто маскируется под неисправность рулевых тяг.
Замените наконечники парами, даже если износ обнаружен только с одной стороны. Разница в состоянии деталей приведёт к неравномерному износу шин и ухудшению управляемости. После установки новых запчастей обязательно отрегулируйте схождение на стенде – самостоятельная настройка на УАЗе не даёт требуемой точности.
Где купить оригинальные и аналоговые наконечники для УАЗа
Оригинальные наконечники рулевых тяг для УАЗов выпускает завод «УАЗ» под артикулами 31512-3414056 (левый) и 31512-3414057 (правый). Их можно заказать напрямую через официальный интернет-магазин УАЗ (uaz.ru/shop) или у дилеров бренда. Цена оригинальных деталей начинается от 1 200 рублей за штуку, но сроки поставки могут достигать 2–3 недель из-за логистики.
Альтернативой служат проверенные аналоги от производителей «Трек» (артикулы TR70-101 и TR70-102) и «БелМаг» (BM-3414056 и BM-3414057). Эти бренды поставляют детали с ресурсом, сопоставимым с оригиналом, но по цене от 600 до 900 рублей. Купить их можно в специализированных магазинах запчастей для УАЗ, таких как «УАЗ-Запчасти» (uaz-zapchasti.ru) или «АвтоПитер» (autopiter.ru).
Для тех, кто предпочитает офлайн-покупки, стоит обратить внимание на сети «Авто49» и «Exist». В их каталогах представлены как оригинальные наконечники, так и аналоги от «Febi» (артикулы 27541 и 27542) и «Meyle» (16-14 010 0005/0006). Цены на аналоги европейских брендов варьируются от 1 000 до 1 500 рублей, но качество сборки и материалы часто превосходят отечественные аналоги.
На маркетплейсах «Яндекс.Маркет» и OZON можно найти наконечники от малоизвестных производителей, таких как «АвтоВАЗ» (не путать с оригиналом) или «Рулевые системы». Цены здесь ниже – от 400 рублей, но риск нарваться на брак или подделку выше. Перед покупкой обязательно проверяйте отзывы и рейтинг продавца, а также наличие сертификатов соответствия.
В регионах с развитой сетью авторазборок, например в Москве или Санкт-Петербурге, можно найти б/у оригинальные наконечники в хорошем состоянии. Площадки «Авито» и «Юла» часто предлагают детали с пробегом до 30 000 км по цене 300–500 рублей. Однако перед покупкой требуется тщательная проверка на люфт, износ шарнира и состояние пыльника.
Для владельцев УАЗов старше 10 лет актуальны наконечники от «СААЗ» (Самарский агрегатный завод), которые выпускались до 2015 года. Их артикулы совпадают с оригинальными, но найти их можно только на вторичном рынке или в специализированных магазинах, торгующих старыми запасами. Цена – около 800 рублей за штуку.
При заказе через интернет уточняйте совместимость с конкретной моделью УАЗа: наконечники для Patriot, Hunter и «буханки» могут отличаться длиной резьбы и углом наклона шарнира. В случае сомнений сверяйтесь с VIN-кодом или обращайтесь к каталогам производителей, например, на сайте «Elcats» (elcats.ru).
Пошаговая инструкция по замене наконечников рулевой тяги на УАЗе
Замена наконечников рулевой тяги на УАЗе требует подготовки инструментов: ключи на 17, 19, 22, 24, 27, шестигранник на 6, молоток, съемник шаровых соединений, домкрат, противооткатные упоры и динамометрический ключ. Перед началом работ установите автомобиль на ровную площадку, затяните ручной тормоз и подложите упоры под задние колеса. Поднимите переднюю часть машины домкратом и зафиксируйте на подставках. Снимите колесо с той стороны, где планируется замена.

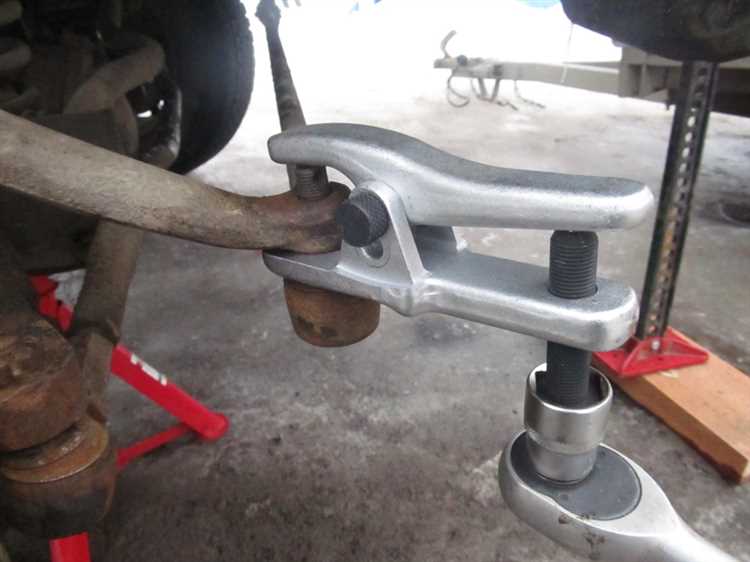

Отверните гайку крепления наконечника к поворотному кулаку ключом на 24. Если гайка не поддается, нанесите проникающую смазку (например, WD-40) и дайте ей подействовать 10–15 минут. Используйте съемник для выпрессовки пальца наконечника из кулака – вставьте его между наконечником и кулаком, затягивайте болт съемника до выхода пальца. При отсутствии съемника допускается аккуратное постукивание молотком по боковой поверхности кулака, но избегайте ударов по резьбе.
Ослабьте контргайку на рулевой тяге ключом на 27, удерживая наконечник от проворачивания ключом на 19 за шестигранник на его корпусе. Отверните наконечник, вращая его против часовой стрелки. Запомните количество оборотов или сделайте метки на тяге и наконечнике – это поможет сохранить схождение колес при установке нового элемента. Если резьба закисла, используйте рычаг (например, трубу) для увеличения усилия, но не прилагайте чрезмерных нагрузок, чтобы не сорвать резьбу тяги.
Перед установкой нового наконечника очистите резьбу тяги металлической щеткой и нанесите на нее тонкий слой графитовой смазки или литола. Вверните новый наконечник на то же количество оборотов, что и старый, ориентируясь на метки. Затяните контргайку моментом 80–100 Н·м, удерживая наконечник от проворачивания. Проверьте состояние пыльника – он должен быть целым и плотно сидеть на корпусе наконечника.
Вставьте палец наконечника в отверстие поворотного кулака и наживите гайку. Затяните ее моментом 50–70 Н·м, используя динамометрический ключ. Установите на место колесо, опустите автомобиль и повторите процедуру для второго наконечника, если требуется. После замены обязательно проверьте и отрегулируйте схождение колес на стенде – даже незначительное отклонение от заводских параметров приведет к неравномерному износу шин.
При сборке обратите внимание на состояние других элементов рулевого управления: проверьте люфт в шаровых опорах, целостность рулевых тяг и состояние маятникового рычага. Если на тягах обнаружены следы коррозии или деформации, замените их – эксплуатация с поврежденными деталями снижает управляемость и безопасность. После завершения работ прокачайте систему гидроусилителя (при его наличии), удалив воздух из контура.
Для продления срока службы новых наконечников регулярно проверяйте состояние пыльников и смазывайте шаровые соединения через пресс-масленки (если предусмотрены конструкцией). Избегайте резких ударов по подвеске и не допускайте эксплуатации автомобиля с неисправными амортизаторами – это увеличивает нагрузку на рулевое управление. При появлении стуков или люфта в рулевом механизме немедленно проведите диагностику.
