BMW E39 – модель, где штатный обогрев сидений встречается не во всех комплектациях. Если ваш автомобиль лишён этой опции, установка потребует подбора совместимых компонентов и точного следования электрической схеме. В базовой версии используются нагревательные элементы сопротивлением 2,5–3,5 Ом, рассчитанные на напряжение 12 В. Для подключения понадобятся реле 40 А, предохранитель на 15–20 А, провода сечением не менее 2,5 мм² и разъёмы типа «мама» для подключения к штатной проводке.
Ключевой момент – правильное подключение к блоку управления сиденьями (SZM) или непосредственно к блоку комфорта (GM5). В E39 с 1995 по 2000 год используется 20-контактный разъём X18101, где контакты 1 и 2 отвечают за питание обогрева водительского и пассажирского сидений. На моделях после 2000 года схема может отличаться: проверяйте наличие сигналов на контактах 1 (30), 2 (15) и 3 (58g) разъёма X10311. Без мультиметра и схемы проводки риск ошибки высок – короткое замыкание выведет из строя блок комфорта.

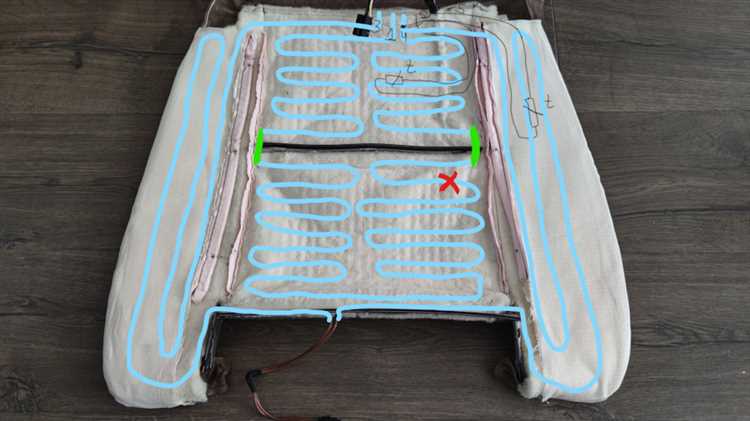

Нагревательные элементы устанавливаются под обивку сидений. Для E39 подходят оригинальные маты BMW (артикул 61128364599 для водителя, 61128364600 для пассажира) или аналоги от HeatedSeat (HS-001). Перед монтажом снимите сиденья, демонтируйте обивку и закрепите маты на поролоне с помощью термоклея. Избегайте перегибов проводов – это приведёт к локальному перегреву и выходу элемента из строя. После установки проверьте сопротивление мультиметром: отклонение более 10% от номинала указывает на брак или повреждение.
Управление обогревом реализуется через штатные кнопки на центральной консоли или дополнительный переключатель. В первом случае потребуется эмуляция сигналов CAN-шины или прямое подключение к кнопкам (контакты 1 и 2 разъёма X10312). Во втором – установите переключатель с подсветкой в свободное гнездо консоли и подведите питание от цепи зажигания (контакт 15). Не подключайте обогрев напрямую к аккумулятору – это приведёт к разряду батареи при длительной стоянке.
После сборки протестируйте систему на всех режимах (обычно 3 уровня мощности). Температура поверхности сиденья не должна превышать 45°C – превышение этого значения указывает на неисправность терморегулятора или неправильное подключение. Если обогрев не работает, проверьте предохранитель, реле и целостность проводки. На моделях с климат-контролем возможен конфликт с системой вентиляции – отключите её на время диагностики.
Необходимые инструменты и материалы для установки обогрева
Для подключения обогрева сидений на BMW E39 потребуется набор специализированных инструментов, адаптированных под особенности электропроводки и конструкции салона. Базовый комплект включает торцевые головки на 8, 10 и 13 мм с удлинителем – они понадобятся для демонтажа кресел и доступа к проводке под обшивкой. Обязателен мультиметр с диапазоном измерения до 20 В постоянного тока для проверки напряжения на разъемах и выявления обрывов. Не обойтись без набора отверток Torx T20, T25 и T30 – эти биты используются в крепеже сидений и пластиковых панелей.
Ключевым элементом станут нагревательные элементы, совместимые с E39. Оптимальный выбор – готовые комплекты от производителей Kufatec или HeatedSeatKits, рассчитанные на 12 В и мощностью 40–60 Вт на сиденье. В таких наборах предусмотрены термодатчики, предохранители на 10–15 А и реле для стабильной работы. Альтернатива – универсальные маты с углеродным волокном, но их придется подгонять по размеру, что увеличивает риск неравномерного нагрева.
Для подключения к бортовой сети потребуются провода сечением не менее 1,5 мм² для силовых линий и 0,75 мм² для управляющих цепей. Используйте многожильные медные провода с термостойкой изоляцией (например, Silicone Wire), выдерживающие температуру до 125°C. Не экономьте на клеммах – только луженые наконечники под обжим или пайку обеспечат надежный контакт. Запаситесь гофрой ПВХ диаметром 10–12 мм для защиты проводки от механических повреждений и влаги.
Из расходных материалов критически важны:
- Термоусадочные трубки диаметром 3–6 мм для изоляции соединений;
- Стяжки нейлоновые шириной 3–4 мм для фиксации проводов;
- Двусторонний скотч 3M VHB или аналоги для крепления нагревательных элементов к каркасу сиденья;
- Контактная смазка (например, Kontakt 60) для обработки разъемов и предотвращения окисления.
Для демонтажа обшивки сидений пригодятся пластиковые лопатки или специальные съемники для клипс – металлические инструменты могут повредить хрупкие защелки. Если планируется интеграция кнопок обогрева в штатную панель, заранее приобретите заглушки с подсветкой под E39 (артикул 51168227533 для водительской стороны) или универсальные кнопки с подсветкой на 12 В. В случае отсутствия опыта пайки используйте обжимные соединители Wago 221 – они надежнее скруток и не требуют специальных навыков.
Не забудьте о предохранителях: для цепи обогрева потребуется отдельный предохранитель на 15 А, установленный в блоке под капотом (свободный слот F63 в блоке реле E39). Для защиты управляющей цепи достаточно 5 А. Перед началом работ отключите аккумулятор – это исключит риск короткого замыкания при подключении к CAN-шине или модулю комфорта. Если в комплекте нет реле, выбирайте модель с номиналом 30 А и напряжением срабатывания 12 В (например, Hella 4RA 003 501-011).
Демонтаж сидений и подготовка к подключению нагревательных элементов
Отключите аккумулятор, сняв клемму «минус», чтобы исключить короткое замыкание при работе с проводкой. Снимите пластиковые накладки порогов в салоне – они крепятся на защёлках и скрытых винтах под резиновыми уплотнителями дверей. Отсоедините разъёмы под сиденьями: для водительского кресла – 4-контактный (подогрев, датчик положения) и 2-контактный (электропривод), для пассажирского – 2-контактный (подогрев). Открутите четыре болта крепления сиденья к салазкам (головка на 13 мм), приподнимите его и выньте из салона, наклонив вперёд, чтобы не повредить жгуты проводов.
Снимите обивку сиденья, поддев пластиковые клипсы по периметру спинки и подушки – используйте специальный инструмент или плоскую отвёртку, обёрнутую изолентой. Отсоедините штатные провода подогрева (если есть) от термодатчика и нагревательных матов, запомнив их расположение. Очистите поверхность сиденья от пыли и остатков клея, обезжирьте спиртом места установки новых нагревательных элементов. Проверьте целостность штатной проводки: прозвоните контакты мультиметром на сопротивление (должно быть 1–5 Ом для исправного мата).
Установка нагревательных матов и датчиков температуры
Перед началом работ снимите сиденья с автомобиля, отсоединив разъемы подогрева (если они есть) и крепежные болты. Для E39 используйте торцевую головку на 13 мм – стандартный размер для болтов крепления сидений. Очистите поверхность каркаса от пыли и остатков клея, чтобы обеспечить надежное прилегание матов.
Нагревательные маты для E39 выпускаются в двух вариантах: универсальные (вырезаемые по форме) и штатные (с фиксированными размерами под конкретную модель). Для передних сидений подойдут маты мощностью 40–60 Вт, для задних – 30–50 Вт. Проверьте сопротивление мата мультиметром: для 12-вольтовой системы оно должно составлять 2,4–3,6 Ом (зависит от мощности).
Разместите мат на сиденье, избегая складок и перегибов. Для фиксации используйте двусторонний скотч 3M VHB или клей на основе цианоакрилата – они выдерживают температуру до 120°C. Не применяйте обычный скотч или клей ПВА: они деформируются при нагреве. Обрежьте излишки мата ножницами, оставляя зазор 5–7 мм от краев сиденья, чтобы исключить контакт с металлическими элементами каркаса.
Датчики температуры устанавливайте в зоне максимального контакта с телом: для водительского сиденья – под бедром, для пассажирского – ближе к пояснице. В E39 используются термисторы NTC с сопротивлением 10 кОм при 25°C. Закрепите датчик на мате с помощью термостойкой ленты Kapton или силиконового герметика. Избегайте пережатия проводов датчика – это исказит показания.
Прокладку проводов выполняйте вдоль штатных жгутов автомобиля, фиксируя их пластиковыми хомутами с шагом 15–20 см. Для защиты от истирания используйте гофру ПВХ диаметром 8–10 мм. В местах прохода через металлические отверстия установите резиновые втулки, чтобы предотвратить повреждение изоляции. Подключите провода к блоку управления подогревом через разъемы Molex или пайку с термоусадкой.
После установки матов и датчиков проверьте их работоспособность до сборки сиденья. Подайте питание 12 В на мат через предохранитель на 10 А и измерьте ток потребления – он должен соответствовать паспортным данным (например, 4 А для мата 50 Вт). Температура поверхности через 5 минут должна достигать 35–40°C. Если мат не нагревается, проверьте целостность цепи и сопротивление датчика.
При сборке сиденья установите нагревательный мат между слоем поролона и обивкой. Для E39 рекомендуется использовать поролон толщиной не менее 20 мм – это предотвратит ощущение «горячих точек». Закрепите обивку, избегая натяжения, чтобы не повредить провода. Если штатная обивка не имеет отверстий для проводов, аккуратно прорежьте их ножом, обработав края антифрикционной лентой.
После установки сидений в автомобиль подключите блок управления подогревом к бортовой сети через реле с предохранителем на 15 А. Для E39 оптимально использовать реле 75.3777-10 или аналог с током коммутации не менее 30 А. Подключите датчики температуры к блоку параллельно, соблюдая полярность. Проведите тестовый запуск системы на 10–15 минут, контролируя температуру инфракрасным термометром – она не должна превышать 50°C.
Подключение проводки к блоку управления и предохранителям
Для подключения обогрева сидений к блоку управления (BMW E39) используйте штатный разъем X18101, расположенный за панелью приборов со стороны водителя. Провода от нагревательных элементов (обычно желто-красный и желто-синий) подключите к контактам 1 (питание +12В) и 2 (масса) разъема, соблюдая полярность. Перед монтажом отключите клемму аккумулятора и прозвоните цепь мультиметром на отсутствие короткого замыкания – сопротивление нагревательных элементов должно составлять 1,5–3 Ом.
Питание обогрева подводится через предохранитель F51 (30 А) в блоке предохранителей под капотом (позиция 51 на схеме). Для доступа к блоку снимите пластиковую крышку, зафиксированную защелками. Подключите провод питания (сечением не менее 2,5 мм²) к выходу предохранителя, используя обжимные клеммы типа «мама» 6,3 мм. Избегайте скруток – используйте пайку или надежные соединители WAGO для минимизации падения напряжения.
Управляющий сигнал на включение обогрева поступает от кнопки через блок комфорта (GM5). Подключите управляющий провод (обычно коричнево-желтый) к контакту 3 разъема X18101. Если штатная проводка отсутствует, проложите новый провод от кнопки до блока управления, используя гофру диаметром 10 мм для защиты от механических повреждений. Проверьте работу реле обогрева (K181) – при нажатии кнопки должно слышаться характерное щелканье.
После сборки проверьте систему: включите зажигание, активируйте обогрев и замерьте напряжение на нагревательных элементах – оно должно быть в пределах 12–14 В. Если обогрев не работает, прозвоните цепь от предохранителя до блока управления, уделяя внимание контактам разъемов. При обнаружении окисления очистите контакты специальным спреем для электрических соединений (например, Kontakt 60).
Проверка работоспособности системы обогрева перед сборкой
Проверьте равномерность нагрева нагревательных элементов. Для этого приложите руку к поверхности сиденья в разных зонах (спинка, подушка) через 1–2 минуты после включения. Температура должна повышаться плавно, без локальных перегревов или холодных участков. Если нагрев отсутствует или неравномерен, отсоедините разъемы и прозвоните нагревательные элементы тестером в режиме омметра: сопротивление должно составлять 1,5–3 Ом для подушки и 2–4 Ом для спинки (точные значения уточняйте по сервисной документации для вашей модели).
- Проверьте целостность проводки от блока управления до сиденья. Осмотрите провода на предмет перегибов, повреждений изоляции или окисления контактов. Особое внимание уделите участкам в районе крепления сиденья и под ковриками – там чаще всего возникают замыкания.
- Используйте тепловизор или инфракрасный термометр для точной оценки распределения температуры. Допустимый перепад между зонами – не более 5°C. Превышение этого значения указывает на дефект нагревательного элемента или некорректное подключение.
- Проверьте работу термодатчика. Если система оснащена автоматическим отключением при перегреве, симулируйте срабатывание датчика, слегка нагрев его феном. Обогрев должен отключиться через 3–5 секунд.
После успешной проверки отключите питание и дайте элементам остыть в течение 10–15 минут. Повторно осмотрите все соединения на предмет оплавления или деформации изоляции. Если обнаружены следы перегрева, замените поврежденные провода или разъемы до сборки. Убедитесь, что крепежные элементы нагревательных матов не касаются металлических частей сиденья – это может привести к короткому замыканию.
Зафиксируйте результаты проверки: запишите показания мультиметра, температурные значения и время срабатывания термодатчика. Эти данные пригодятся при диагностике в случае неисправностей в будущем. Если все параметры в норме, приступайте к сборке сиденья, следуя обратному порядку демонтажа, но не затягивайте крепеж до конца – оставьте возможность для финальной проверки после установки в автомобиль.
Сборка сидений и финальная настройка обогрева
Установите нагревательные элементы на штатные места, зафиксировав их клеевой стороной к поролоновой основе сиденья – избегайте перекосов и натяжения проводов. Проконтролируйте, чтобы термодатчики (если предусмотрены) располагались строго под центральной частью подушки и спинки, иначе система будет некорректно регулировать температуру. Подключите разъёмы к блоку управления обогревом, используя оригинальные коннекторы или пайку с термоусадкой – скрутки и изолента недопустимы из-за вибраций. Перед окончательной сборкой проверьте сопротивление нагревательных матов мультиметром: для E39 стандартные значения – 1,5–2,5 Ом для подушки и 2,0–3,0 Ом для спинки. Превышение этих показателей указывает на повреждение элемента или некачественное соединение.
Соберите сиденье в обратной последовательности, начиная с крепления пластиковых кожухов и заканчивая установкой металлических направляющих. Затягивайте болты динамометрическим ключом с усилием 12–15 Н·м, чтобы избежать деформации каркаса. После установки сидений в салон подключите аккумулятор и активируйте обогрев через бортовой компьютер (кнопка «Seat Heating» в меню iDrive или отдельный переключатель на консоли). Проверьте работу всех режимов (обычно 1–3 уровня нагрева) в течение 5–10 минут: равномерное тепло без локальных перегревов подтверждает правильность монтажа. При срабатывании ошибки «Seat Heating Malfunction» в DIS диагностируйте цепь на обрыв или короткое замыкание – чаще всего проблема кроется в повреждённом проводе у разъёма под сиденьем.
