Задние тормозные колодки на Газели (особенно моделей Некст, Бизнес и классической 3302) требуют периодической регулировки из-за конструктивных особенностей барабанного механизма. Износ накладок, деформация барабана или неправильная установка приводят к неравномерному прилеганию колодок, что снижает эффективность торможения и увеличивает расход топлива. Разводка колодок – обязательная процедура после замены накладок, установки новых барабанов или при появлении скрипа, вибрации педали тормоза.
Для работы потребуется минимальный набор инструментов: ключ на 17 (для регулировочного эксцентрика), плоская отвертка (для снятия стяжных пружин), молоток (при необходимости корректировки положения колодок), домкрат и подставки (для безопасного подъема автомобиля). Перед началом убедитесь, что ручной тормоз полностью отпущен, а колесо свободно вращается. Если барабан не снимается, постучите по нему молотком через деревянную проставку – это поможет сдвинуть прикипевшие детали.
Регулировка выполняется через смотровое отверстие в тормозном щите или после снятия барабана. В первом случае вращайте регулировочный эксцентрик (расположен в нижней части механизма) по часовой стрелке до момента легкого касания колодок барабана. Затем отверните его на 3–5 щелчков (для Газели Некст – на 2–3 щелчка) назад, чтобы обеспечить зазор 0,2–0,4 мм. Проверьте вращение колеса – оно должно крутиться свободно, без заеданий. Если колодки заклинивают, повторите процедуру, уменьшив количество щелчков.
После регулировки обязательно проверьте работу стояночного тормоза. Нажмите на педаль тормоза 3–4 раза, чтобы колодки заняли рабочее положение, затем затяните ручник на 3–5 щелчков. Колесо должно блокироваться полностью. Если ручник не держит, увеличьте натяжение троса или повторите разводку колодок. Неправильная регулировка приводит к перегреву барабана и преждевременному износу накладок – контролируйте температуру тормозов после пробной поездки.
Какие инструменты и материалы понадобятся для работы
Для разведения задних колодок на Газели потребуется набор специфических инструментов, адаптированных под конструкцию тормозной системы автомобиля. Основной – регулировочный ключ для колодок с шестигранной головкой на 10 мм или специальный ключ с квадратным сечением 8×8 мм, который входит в штатный комплект Газели. Без него невозможно корректно отрегулировать зазор между колодками и барабаном. Дополнительно понадобится баллонный ключ на 22 мм для снятия колеса и домкрат грузоподъёмностью не менее 2,5 тонны – стандартные модели для легковых автомобилей не подойдут из-за веса Газели.
Из вспомогательных инструментов критически важны:
- Молоток с резиновой или медной головкой – для аккуратного демонтажа барабана без повреждения шпилек;
- Пассатижи или круглогубцы – для снятия стяжных пружин колодок;
- Отвёртка с плоским жалом шириной 5–7 мм – для поддевания фиксаторов и разжимных планок;
- Штангенциркуль или щуп толщиной 0,25–0,4 мм – для проверки зазора между колодкой и барабаном после регулировки.
Отсутствие любого из этих инструментов сделает процесс трудоёмким или невозможным.
Расходные материалы зависят от состояния тормозной системы. Если барабаны изношены неравномерно или имеют глубокие борозды, потребуется их проточка на токарном станке – для этого нужен токарь с опытом работы с тормозными деталями. При замене колодок обязательны новые стяжные пружины (артикул для Газели Next – 3302-3502090, для классической Газели – 3302-3502090-01) и фиксаторы колодок (артикул 3302-3502085). Смазка для направляющих пальцев суппорта (например, TRW PFG110) или графитовая смазка для регулировочного механизма предотвратит коррозию и заедание.
Для диагностики и финальной проверки работы понадобятся:
- Манометр для проверки давления в тормозной системе (диапазон измерений до 10 бар) – утечки воздуха из-за изношенных манжет могут свести на нет все регулировки;
- Лазерный или механический индикатор биения барабана (допустимое значение – не более 0,15 мм);
- Тестер тормозной жидкости – если её температура кипения ниже 170°C, требуется замена (например, DOT 4 класса 6).
Без этих приборов невозможно гарантировать безопасность после сборки.
Работать удобнее на подъёмнике или смотровой яме – домкрат не обеспечивает достаточной устойчивости для длительных манипуляций. Обязательны противооткатные упоры под передние колёса и перчатки из нитрила – тормозная пыль содержит асбест и другие канцерогены. Если барабан прикипел, используйте проникающую смазку (WD-40 или отечественный аналог «Унисма») за 10–12 часов до начала работ. Запасные части приобретайте только у проверенных поставщиков – контрафактные колодки могут иметь неправильную геометрию, что приведёт к неравномерному износу и вибрациям при торможении.
Как правильно подготовить автомобиль перед разводкой колодок
Перед началом работ установите «Газель» на ровную площадку с твердым покрытием. Если используете домкрат, подложите под передние колеса противооткатные упоры, а под кузов – страховочные подставки. Давление в шинах должно соответствовать норме (для задних колес – 4,0–4,2 атм), чтобы исключить перекос тормозного механизма при регулировке. Отключите стояночный тормоз и убедитесь, что рычаг переключения передач находится в нейтральном положении.
Снимите колесо с той стороны, где планируете разводить колодки. Для этого ослабьте гайки крепления на ½ оборота до подъема автомобиля – это предотвратит проворачивание колеса. После демонтажа осмотрите тормозной барабан: если на нем есть глубокие борозды или трещины, замените его до регулировки. Очистите поверхность барабана и колодок от грязи и продуктов износа металлической щеткой, уделив внимание опорному диску и регулировочному механизму.
Проверьте уровень тормозной жидкости в бачке главного цилиндра. Если он близок к максимальной отметке, откачайте часть жидкости шприцем, чтобы избежать ее вытекания при сжатии поршней рабочих цилиндров. Осмотрите шланги и трубопроводы на предмет подтеков или повреждений – при их наличии устраните неисправность до регулировки. Убедитесь, что тросы стояночного тормоза не имеют заломов и свободно перемещаются в оболочках.
Нанесите на резьбу регулировочного механизма колодок тонкий слой смазки Литол-24 или графитовой смазки. Избегайте попадания смазки на фрикционные накладки – это снизит эффективность торможения. Проверьте состояние возвратных пружин колодок: если они растянуты или имеют следы коррозии, замените их. На моделях с АБС дополнительно отсоедините разъем датчика частоты вращения колеса, чтобы не повредить его при вращении барабана.
Перед разводкой колодок прокрутите тормозной барабан вручную. Если он вращается с усилием или слышен скрежет, ослабьте регулировочный механизм на 2–3 щелчка и повторите проверку. Зафиксируйте положение регулировочного колеса (звездочки) отверткой через смотровое отверстие в опорном диске, чтобы исключить случайное проворачивание во время работы. Подготовка завершена – можно приступать к разводке колодок.

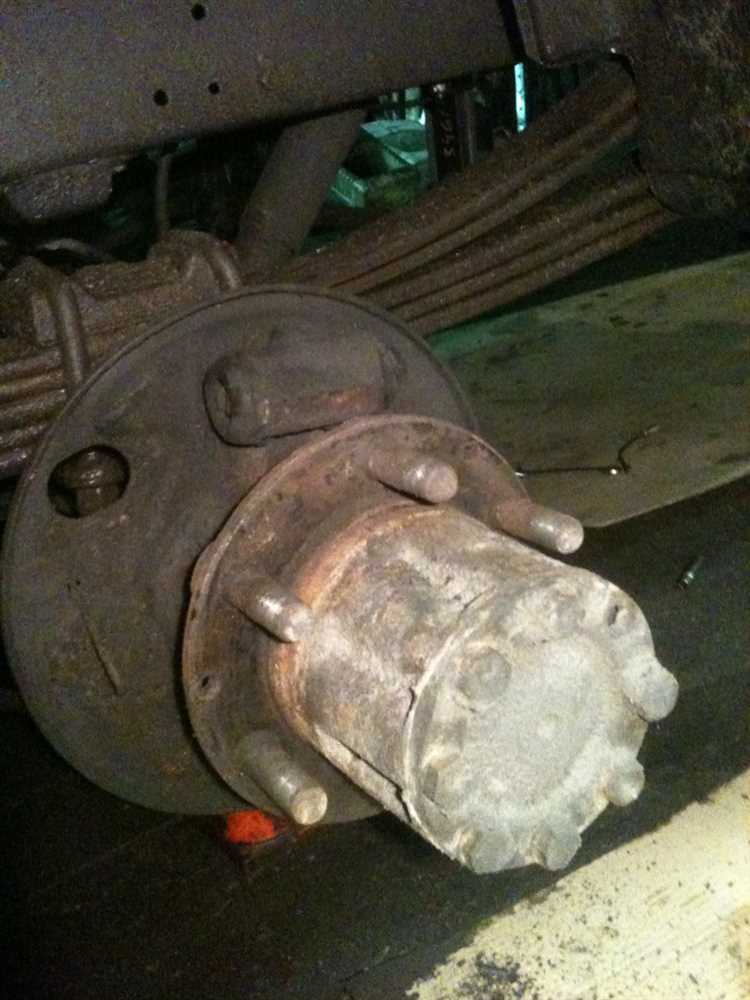

Пошаговая инструкция по снятию заднего колеса и тормозного барабана
Поднимите автомобиль домкратом, установив его на штатные точки подъема – задние лонжероны кузова, в 30–40 см от колеса. Перед подъемом ослабьте гайки крепления колеса на ½ оборота ключом на 22 мм, не снимая их полностью. Убедитесь, что машина стоит на ровной поверхности, а под передние колеса подложены противооткатные упоры.
Снимите колесо, открутив оставшиеся гайки. Если диск прикипел к ступице, обстучите его молотком через деревянную проставку по внутренней стороне обода. Избегайте ударов по тормозному барабану – это может привести к его деформации. Отложите колесо в сторону, предварительно проверив состояние шин на наличие порезов или неравномерного износа.
Осмотрите тормозной барабан. Если на его поверхности видны глубокие канавки или трещины, замена обязательна. Перед снятием очистите от грязи привалочную плоскость ступицы и барабана металлической щеткой. Это предотвратит попадание абразива в механизм тормозов при дальнейшей разборке.
Отверните два винта крепления барабана к ступице ключом Torx T40. Если винты не поддаются, нанесите на резьбу проникающую смазку (например, WD-40) и выждите 10–15 минут. При сильном прикипании используйте ударную отвертку – приложите усилие строго перпендикулярно плоскости барабана, чтобы не сорвать шлицы.
Попробуйте снять барабан вручную, покачивая его из стороны в сторону. Если он не поддается, равномерно обстучите его молотком по периметру через деревянную проставку. Избегайте ударов по кромке – это может вызвать откол фрагментов чугуна. В крайнем случае используйте съемник для тормозных барабанов, установив его лапы за внутренние края барабана и затягивая центральный винт.
После снятия барабана осмотрите его внутреннюю поверхность. Допустимый износ – не более 1 мм по глубине канавок. Проверьте состояние рабочей поверхности на наличие задиров или следов перегрева (синеватый оттенок). Если барабан требует замены, сравните его маркировку с новым: для Газели Next используются барабаны с внутренним диаметром 280 мм, для классической Газели – 250 мм.
Перед дальнейшей разборкой тормозного механизма зафиксируйте положение регулировочного механизма колодок. Сделайте метки на распорной планке и рычаге регулятора, чтобы при сборке не нарушить заводскую настройку. Очистите внутреннюю полость барабана от пыли и продуктов износа колодок сжатым воздухом или щеткой, избегая вдыхания мелкодисперсной пыли.
Как определить степень износа колодок и необходимость их замены
Минимально допустимая толщина фрикционной накладки задних колодок Газели составляет 3 мм. Измеряйте её штангенциркулем в трёх точках: по краям и в центре. Если хотя бы в одной зоне толщина меньше нормы – колодки подлежат замене. Не ориентируйтесь на визуальную оценку: накладки могут выглядеть целыми, но иметь неравномерный износ или трещины, снижающие эффективность торможения.
Скрип или металлический скрежет при торможении – прямой сигнал о предельном износе. На Газели с барабанными тормозами это означает, что накладка стёрлась до металлического основания, и колодка царапает барабан. Проверьте также наличие борозд на рабочей поверхности барабана: глубокие канавки (более 0,5 мм) требуют расточки или замены барабана одновременно с колодками.
Увеличение тормозного пути или «увод» автомобиля в сторону при торможении часто связаны с неравномерным износом колодок. На Газели проверьте разницу в толщине накладок на левом и правом колесе: если она превышает 1,5 мм, замените обе колодки на оси. Также обратите внимание на люфт рычага стояночного тормоза: если для фиксации требуется более 5–7 щелчков, это может указывать на износ колодок или растяжение троса.
При сезонном обслуживании осматривайте колодки через смотровое отверстие в тормозном щите. Наличие абразивной пыли с металлическими включениями на внутренней поверхности барабана – признак критического износа. Не откладывайте замену: работа изношенных колодок приводит к перегреву барабана, деформации и выходу из строя всей тормозной системы.
Способы разведения колодок с помощью регулировочного механизма
На Газели с барабанными тормозами регулировочный механизм расположен внутри тормозного барабана и представляет собой зубчатое колесо с рычагом. Для доступа к нему снимите колесо и тормозной барабан, предварительно ослабив гайки крепления. Вращайте регулировочное колесо по часовой стрелке с помощью отвертки или специального ключа – каждый щелчок соответствует увеличению зазора между колодками и барабаном на 0,2–0,3 мм. Проверяйте свободу вращения барабана после каждого поворота: он должен вращаться с легким сопротивлением, но без заеданий.
Если механизм заклинило из-за коррозии или грязи, очистите его металлической щеткой и обработайте проникающей смазкой (например, WD-40). Избегайте чрезмерного усилия при вращении – зубцы регулировочного колеса хрупкие и могут сломаться. В случае поломки замените весь механизм в сборе, так как отдельные детали не поставляются. После регулировки установите барабан и проверьте тормоза на ходу: педаль должна быть упругой, а торможение – равномерным без увода в сторону.
- Для точной настройки используйте щуп толщиной 0,3–0,4 мм: вставьте его между колодкой и барабаном, затем вращайте регулировочное колесо до легкого касания щупа.
- На автомобилях с АБС регулировка проводится аналогично, но после завершения работы требуется сброс ошибок через диагностический сканер.
- Не регулируйте колодки, если барабан имеет глубокие борозды или износ более 2 мм – замените его.
На моделях Газель NEXT с дисковыми задними тормозами регулировка колодок автоматическая и не требует вмешательства. Однако при замене колодок или дисков проверьте работу поршня суппорта: он должен свободно перемещаться при нажатии на педаль тормоза. Если поршень заедает, разберите суппорт, очистите направляющие и нанесите высокотемпературную смазку (например, TRW PFG110). После сборки прокачайте тормозную систему для удаления воздуха.
Как проверить и отрегулировать ручной тормоз после разводки
После разводки задних колодок на Газели ручной тормоз требует обязательной проверки и подстройки. Начните с визуального осмотра троса привода: убедитесь в отсутствии перегибов, коррозии или повреждений оболочки. Потяните рычаг ручника на 3–4 щелчка – при правильной регулировке колеса должны блокироваться полностью, а рычаг не должен доходить до крайнего верхнего положения. Если колеса проворачиваются или рычаг уходит слишком высоко, необходима корректировка.
Регулировку выполняйте под автомобилем, предварительно установив его на ровную поверхность и зафиксировав противооткатными упорами. Найдите регулировочную гайку на уравнителе тросов (расположена под кузовом, ближе к задней оси). Вращайте её ключом на 17 мм по часовой стрелке, одновременно проверяя натяжение троса: после каждого полуоборота гайки поднимайте рычаг ручника на 2–3 щелчка и проверяйте блокировку колес. Оптимальное количество щелчков – 5–7 для полной фиксации. Избегайте чрезмерного натяжения: трос не должен провисать, но и не должен создавать постоянное усилие на колодки.
Завершив регулировку, проведите тест-драйв: на скорости 20–30 км/ч затяните ручник до упора и убедитесь, что автомобиль останавливается плавно, без рывков и увода в сторону. Если торможение неравномерное, проверьте равномерность разводки колодок на обоих колесах и при необходимости повторите процедуру. После успешной проверки зафиксируйте регулировочную гайку контргайкой и смажьте трос графитовой смазкой через пресс-масленку на уравнителе.

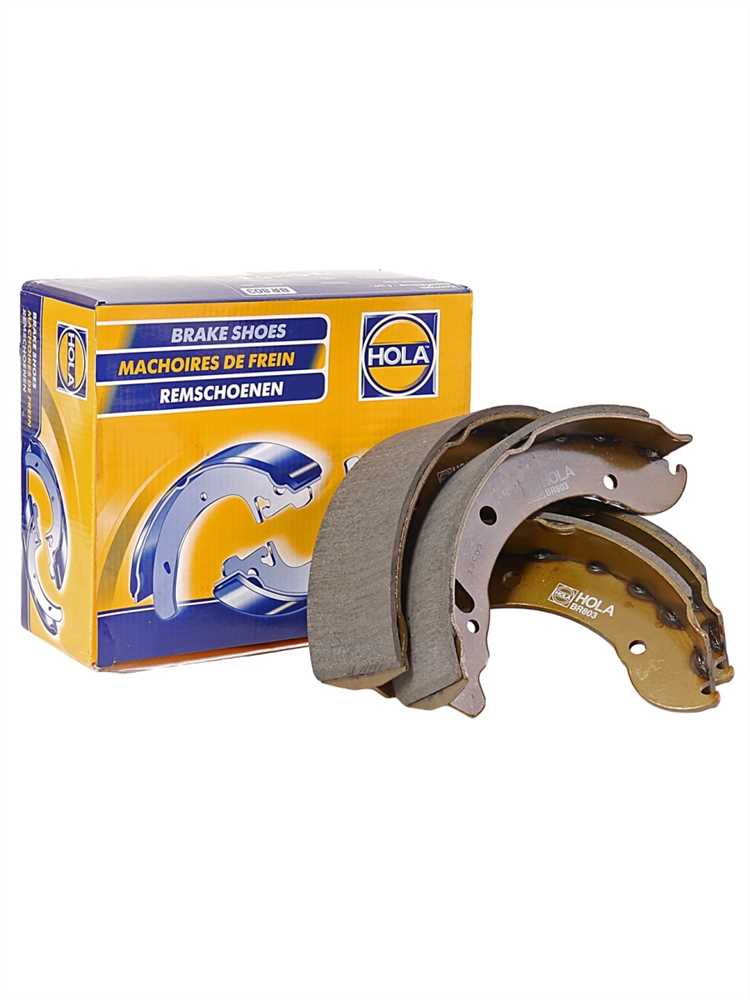

Типичные ошибки при разводке колодок и как их избежать
Первая и самая распространённая ошибка – чрезмерное затягивание регулировочного механизма. На Газели используется червячный механизм с шагом резьбы 1,25 мм. При каждом полном обороте регулировочного колеса колодки разводятся на 0,25 мм. Превышение этого значения приводит к перегреву барабана и ускоренному износу накладок. Оптимальный зазор – 0,3–0,5 мм, что соответствует 1–2 щелчкам храпового механизма.
Игнорирование состояния распорной планки – вторая критическая ошибка. На Газели Next и Соболь она выполнена из штампованной стали толщиной 3 мм. При деформации или коррозии планка перестаёт равномерно распределять усилие, что вызывает неравномерный износ колодок. Перед регулировкой проверьте её прямолинейность с помощью штангенциркуля – отклонение не должно превышать 0,1 мм.
Неправильная последовательность действий при разводке приводит к заклиниванию механизма. Стандартная процедура: сначала ослабьте контргайку на 1–1,5 оборота, затем вращайте регулировочное колесо до лёгкого касания колодок с барабаном, после чего отверните его на 3–4 щелчка назад. Пропуск любого этапа нарушает калибровку и может вызвать самопроизвольное затягивание колодок на ходу.
Использование неподходящего инструмента – частая причина повреждения регулировочного механизма. Для Газели подходит только ключ на 12 мм с шестигранной головкой. Применение разводного ключа или плоскогубцев сминает грани регулировочного колеса, что делает дальнейшую настройку невозможной. Если грани уже повреждены, замените механизм целиком – ремонт обойдётся дороже новой детали.
Непроверка свободного хода троса стояночного тормоза после регулировки – ошибка, ведущая к его преждевременному обрыву. На Газели трос должен иметь свободный ход 10–15 мм. Если после разводки колодок ход уменьшился, ослабьте гайку на уравнителе и отрегулируйте трос заново. Игнорирование этого момента приводит к постоянному натяжению троса и его разрыву в течение 5–7 тыс. км.
Разводка колодок без предварительной очистки механизма от грязи и продуктов износа – гарантия быстрого выхода из строя. В полости барабана скапливается до 50 г абразивной пыли на каждые 10 тыс. км пробега. Перед регулировкой промойте механизм очистителем тормозов и продуйте сжатым воздухом. Особое внимание уделите зубьям храпового механизма – их заклинивание приводит к самопроизвольному затягиванию колодок.
Пренебрежение проверкой состояния возвратных пружин колодок – ошибка, вызывающая неравномерный износ и скрип. На Газели используются пружины с усилием 120–140 Н. Если пружина растянулась более чем на 5 мм от номинальной длины (120 мм), её необходимо заменить. Слабые пружины не обеспечивают полного отвода колодок от барабана, что приводит к постоянному трению и перегреву.
Последняя ошибка – отсутствие контрольной проверки после регулировки. После сборки прокрутите барабан вручную – он должен вращаться свободно, без заеданий. Затем выполните 10–15 резких торможений на скорости 40–50 км/ч. Если после этого барабан не нагревается свыше 60°C (проверяется пирометром или на ощупь), регулировка выполнена правильно. Перегрев указывает на необходимость повторной настройки с уменьшением зазора на 1–2 щелчка.
