Как создать магнитное поле в домашних условиях

Магнитное поле можно получить без сложного оборудования, используя подручные материалы. Для экспериментов достаточно медной проволоки, батарейки и металлического сердечника. Например, катушка из 100 витков провода диаметром 0,5 мм при подключении к источнику постоянного тока 9 В создаст поле напряженностью около 50–100 А/м. Это значение зависит от плотности намотки и силы тока.

Самый простой способ – электромагнит из гвоздя и проволоки. Намотайте на стальной гвоздь 200–300 витков изолированного провода сечением 0,3–0,8 мм². Подключите концы к батарейке типа АА или ААА. При токе 1–2 А такой электромагнит удержит мелкие металлические предметы весом до 50 г. Для усиления эффекта используйте сердечник из мягкой стали или феррита.

Для генерации переменного магнитного поля подойдет катушка Тесла на основе трансформатора. Возьмите трансформатор на 12 В, намотайте поверх вторичной обмотки 50–100 витков провода и подключите к источнику переменного тока 50 Гц. Поле будет слабым, но достаточным для демонстрации принципа работы индукционных нагревателей или беспроводной передачи энергии на расстоянии до 5 см.

Если нужен постоянный магнит без электричества, используйте неодимовые магниты. Они продаются в магазинах электроники и способны удерживать вес в 10–100 раз больше собственного. Например, магнит размером 10×5 мм выдержит нагрузку до 2 кг. Для усиления поля сложите несколько магнитов вместе, соблюдая полярность.

Измерьте напряженность поля с помощью датчика Холла или смартфона с приложением типа «Magnetic Field Detector». Это позволит контролировать параметры эксперимента и избежать превышения безопасных значений (более 100 мТл для длительного воздействия).

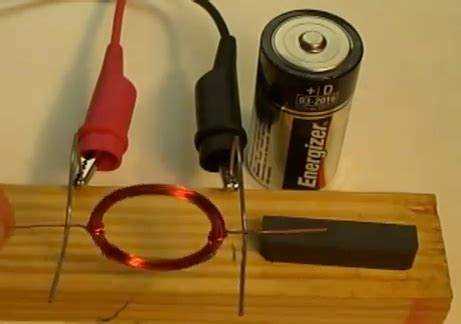

Какие материалы нужны для создания магнитного поля в домашних условиях

Для генерации магнитного поля потребуются: медная проволока (диаметр 0,3–1 мм, эмалированная, не менее 10 метров для катушки), источник постоянного тока (батарейка 9 В или блок питания 5–12 В с током 0,5–2 А), ферромагнитный сердечник (гвоздь, болт из низкоуглеродистой стали, отрезок трансформаторного железа). Дополнительно – изолента или термоусадка для фиксации витков, мультиметр (для контроля тока и напряжения), наждачная бумага (снятие изоляции с концов провода). Для временных экспериментов подойдет неодимовый магнит (N35–N52) – его поле можно усилить, намотав поверх проволоку с током.

При выборе проволоки учитывайте: чем тоньше провод, тем больше витков поместится на сердечнике, но возрастет сопротивление и нагрев. Для катушки диаметром 2–3 см оптимально 100–300 витков. Сердечник должен быть длиннее катушки на 20–30% для минимизации рассеивания поля. Избегайте алюминиевых или латунных деталей – они не усиливают магнитное поле. Для переменного поля используйте трансформатор на 220 В с первичной обмоткой (50–100 витков толстого провода) и вторичной (10–20 витков тонкого), но работайте с ним только через предохранитель.

Как сделать электромагнит из батарейки и проволоки за 5 минут

Возьмите медную проволоку диаметром 0,5–1 мм и длиной 1–1,5 метра. Чем тоньше проволока, тем сильнее нагрев, но слабее поле. Оптимальный баланс – 0,8 мм. Очистите концы от изоляции на 2–3 см, если она есть. Для сердечника подойдет гвоздь 100–150 мм или болт из мягкой стали (не нержавейка). Чем длиннее сердечник, тем сильнее магнитное поле, но не превышайте 15 см – эффективность падает.

• Намотайте проволоку на сердечник плотными витками в один слой. Начинайте от головки гвоздя, оставляя 10–15 см свободного конца. Каждый виток должен касаться предыдущего без зазоров. Для гвоздя 100 мм хватит 50–70 витков. Чем больше витков, тем сильнее поле, но растет сопротивление – батарейка разрядится быстрее.
• Закрепите последний виток изолентой или скотчем, чтобы катушка не распустилась. Оставьте свободными оба конца проволоки – они нужны для подключения к батарейке.
• Используйте щелочную батарейку типа AA или AAA (1,5 В). Литиевые или аккумуляторы дадут больше тока, но риск перегрева выше. Для теста хватит и «пальчиковой».

Подключите один конец проволоки к «+» батарейки, второй – к «−». Для надежного контакта прижмите проволоку к полюсам резинкой или зажимом. Если сердечник не притягивает мелкие металлические предметы (скрепки, кнопки), проверьте:

1. Целостность проволоки – обрыв даже в одном месте разорвет цепь.
2. Плотность намотки – зазоры между витками ослабляют поле.
3. Материал сердечника – медь или алюминий не подходят.

Не держите электромагнит включенным дольше 30 секунд – проволока нагреется. Для увеличения силы поля добавьте витки или возьмите батарейку на 3 В (две AA последовательно). Готовое устройство притянет скрепку с расстояния 1–2 см. Разберите конструкцию после эксперимента – оставленная под напряжением, она разрядит батарейку за несколько часов.

Пошаговая инструкция по сборке катушки индуктивности своими руками

Катушка индуктивности – основа для создания управляемого магнитного поля. Для сборки потребуется медный провод с эмалевой изоляцией диаметром 0,3–1,0 мм, каркас (пластиковая трубка, деревянный цилиндр или даже рулон бумаги), изолента или термоусадка, паяльник и мультиметр. Выбор провода зависит от цели: тонкий (0,3–0,5 мм) подходит для высокочастотных схем, толстый (0,8–1,0 мм) – для низкочастотных или мощных устройств.

Определите параметры катушки: индуктивность (L), количество витков (N) и диаметр каркаса (D). Для расчётов используйте формулу Уилера: L (мкГн) = (N² × D²) / (18 × D + 40 × l), где l – длина намотки в сантиметрах. Например, для катушки с D=3 см, l=2 см и N=50 витков индуктивность составит ~15 мкГн. Увеличение диаметра или числа витков повышает индуктивность, но снижает добротность.

1. Подготовьте каркас. Если используете пластиковую трубку, зачистите её поверхность наждачной бумагой для лучшего сцепления с проводом. Деревянные каркасы предварительно покройте лаком, чтобы избежать впитывания влаги. Диаметр каркаса выбирайте в пределах 2–5 см – слишком малый размер усложнит намотку, большой – снизит эффективность.
2. Намотайте провод виток к витку, сохраняя равномерное натяжение. Для однослойной катушки шаг между витками должен быть равен диаметру провода. Если требуется многослойная намотка, чередуйте направление слоёв (например, первый слой – слева направо, второй – справа налево) для минимизации межвитковых ёмкостей.

После намотки зафиксируйте конец провода изолентой или термоусадкой. Если катушка будет работать в условиях вибрации, пропитайте её эпоксидной смолой или лаком для жёсткости. Для высокочастотных применений избегайте пропитки – она увеличивает потери.

Проверьте катушку мультиметром в режиме измерения сопротивления. Сопротивление должно соответствовать расчётному значению: R = ρ × (L / S), где ρ – удельное сопротивление меди (0,0175 Ом·мм²/м), L – длина провода, S – площадь поперечного сечения. Например, для провода 0,5 мм длиной 10 м сопротивление составит ~0,88 Ом. Значительное отклонение указывает на обрыв или короткое замыкание.

• Для улучшения характеристик используйте ферритовый сердечник. Вставьте его в каркас перед намоткой или после – в зависимости от конструкции. Сердечник увеличивает индуктивность в 5–50 раз, но вносит нелинейность и потери на высоких частотах. Подбирайте материал сердечника по рабочей частоте: феррит 2000НМ – до 1 МГц, 600НН – до 10 МГц.
• Экранируйте катушку, если она будет работать рядом с чувствительными элементами. Обмотайте её медной фольгой или поместите в металлический корпус, оставив зазор 1–2 мм. Экран подключите к общему проводу схемы.

Подключите катушку к источнику переменного тока и измерьте индуктивность LC-метром или осциллографом. Для этого соберите резонансный контур с известным конденсатором (например, 100 нФ) и определите частоту резонанса: f = 1 / (2π√(LC)). Если измеренное значение отличается от расчётного, скорректируйте количество витков или измените диаметр каркаса.

Как использовать постоянные магниты для генерации локального поля

Постоянные магниты – неодимовые, ферритовые или альнико – способны создавать стабильное магнитное поле без внешнего питания. Для генерации локального поля выбирайте магниты с индукцией не менее 1 Тл (неодимовые N52) или 0,2–0,4 Тл (ферритовые). Размещайте их на расстоянии 1–5 см от рабочей зоны: ближе – сильнее поле, но меньше площадь воздействия.

Для усиления поля используйте сборку из нескольких магнитов. Расположите их одноименными полюсами друг к другу (например, север к северу) – это создаст зону отталкивания с напряженностью до 2–3 раз выше, чем у одиночного магнита. Альтернативный вариант: чередуйте полюса в линейной или кольцевой конфигурации для формирования замкнутого контура с равномерным распределением силовых линий.

Фиксация магнитов критична для стабильности поля. Применяйте немагнитные держатели из алюминия, пластика или дерева. Избегайте стали и железа – они искажают поле, создавая «магнитные мостики». Для точной ориентации используйте 3D-печатные шаблоны или лазерный уровень: отклонение на 5° снижает эффективность на 10–15%.

Локальное поле можно сфокусировать с помощью ферромагнитных экранов. Разместите магнит между двумя стальными пластинами толщиной 2–3 мм – поле сконцентрируется в зазоре между ними, усилившись на 30–50%. Зазор регулируйте от 1 до 10 мм: меньше – выше индукция, но уже зона воздействия. Для защиты от внешних помех экранируйте сборку пермаллоевой фольгой (толщина 0,1–0,3 мм).

Измеряйте параметры поля тесламетром или датчиком Холла. Для неодимовых магнитов N42 на расстоянии 1 см индукция составит ~0,3 Тл, на 5 см – ~0,05 Тл. Ферритовые магниты дают ~0,08 Тл и ~0,01 Тл соответственно. Корректируйте положение магнитов по показаниям прибора: смещение на 1 мм может изменить индукцию на 5–7%.

Для экспериментов с биологическими объектами ограничивайте экспозицию: поле свыше 0,1 Тл при длительном воздействии способно влиять на клеточные процессы. Используйте таймеры или механические прерыватели для циклического включения поля. При работе с электроникой учитывайте, что поле >0,05 Тл может нарушать работу датчиков и микросхем.

Оптимизируйте форму магнитов под задачу. Дисковые магниты (диаметр 10–20 мм) подходят для точечного воздействия, брусковые (20×10×5 мм) – для линейных зон, кольцевые – для радиальных полей. Для равномерного покрытия площади используйте мозаичные сборки: например, 9 неодимовых магнитов 10×10 мм в квадрате 3×3 создадут поле ~0,2 Тл на площади 5×5 см.

Храните магниты в размагниченном состоянии, если они не используются. Для этого применяйте антимагнитные контейнеры из меди или алюминия с толщиной стенок не менее 3 мм. Избегайте нагрева выше 80°C (неодим) или 250°C (феррит) – это снижает коэрцитивную силу. При сборке учитывайте механические нагрузки: неодимовые магниты хрупкие, ферритовые – более устойчивы к ударам.

Опасности и меры предосторожности при работе с самодельными магнитами

Самодельные магниты, особенно из неодимовых сплавов или электромагнитов на основе катушек с током, создают поля до 1,5 Тл – достаточно сильные, чтобы повредить электронные устройства на расстоянии до 30 см. Кардиостимуляторы, жесткие диски и банковские карты с магнитной полосой выходят из строя при воздействии полей свыше 0,01 Тл. Даже кратковременное сближение с таким магнитом может привести к потере данных или сбою в работе медицинского оборудования.

Механические травмы – основная угроза при работе с мощными магнитами. Неодимовые магниты размером с монету способны защемить кожу с силой до 50 кг, вызывая гематомы или переломы мелких костей. При случайном столкновении двух магнитов на расстоянии 10 см скорость их сближения достигает 15 м/с, что приводит к осколочным ранениям. Дети до 12 лет не должны контактировать с магнитами сильнее 0,1 Тл без присмотра.

Электромагниты на основе катушек с током потребляют до 10 А при напряжении 12 В, что создает риск короткого замыкания и возгорания изоляции. При длительной работе провода сечением менее 1,5 мм² нагреваются до 80°C, деформируя пластиковые корпуса и вызывая ожоги при касании. Используйте только термостойкие материалы (стеклоткань, керамические изоляторы) и ограничивайте время непрерывной работы 5 минутами.

Химическая опасность возникает при использовании неодимовых магнитов без защитного покрытия. Сплав Nd₂Fe₁₄B окисляется на воздухе, выделяя токсичные оксиды неодима, которые при вдыхании вызывают раздражение дыхательных путей. Работайте в хорошо проветриваемом помещении, используйте респиратор класса FFP2 при шлифовке или сверлении магнитов. Храните их в герметичных контейнерах с силикагелем для поглощения влаги.

При сборке электромагнитов избегайте использования алюминиевых проводов – их сопротивление в 1,6 раза выше медных, что увеличивает тепловыделение. Для катушек с индуктивностью свыше 10 мГн применяйте диоды обратного тока (например, 1N4007), чтобы предотвратить скачки напряжения до 500 В при отключении питания. Никогда не подключайте электромагнит напрямую к аккумулятору без токоограничивающего резистора – это приводит к мгновенному перегреву и возгоранию.

Магнитные поля самодельных устройств проникают сквозь стены, создавая помехи для соседних электронных приборов. На расстоянии 1 м от электромагнита мощностью 50 Вт уровень поля достигает 0,05 Тл, что нарушает работу ЭЛТ-мониторов и аналоговых измерительных приборов. Устанавливайте экранирование из листового железа толщиной не менее 2 мм или размещайте эксперименты на удалении 3 м от жилых зон.

Как проверить силу магнитного поля подручными средствами

Для оценки силы магнитного поля возьмите компас и металлический предмет (например, скрепку или гвоздь). Расположите компас на ровной поверхности вдали от других магнитов и металлических объектов. Поднесите магнит к компасу на расстояние 5–10 см и зафиксируйте угол отклонения стрелки. Чем сильнее поле, тем больше отклонение: при угле 45° напряжённость поля составляет примерно 0,5–1 мТл, при 90° – 1,5–3 мТл. Для сравнения: магниты из неодима создают поле до 1–1,4 Тл, а бытовые – 0,01–0,1 Тл. Запишите показания для разных расстояний, чтобы построить зависимость силы поля от дистанции.

Подвесьте скрепку на нитке и подносите магнит, пока она не начнёт притягиваться. Измерьте расстояние между магнитом и скрепкой – чем оно меньше, тем сильнее поле. Для количественной оценки используйте бытовые весы: положите магнит на весы, а сверху – металлический предмет. Сила притяжения (в граммах) пропорциональна силе поля. Например, если весы показывают 50 г при расстоянии 2 см, поле сильнее, чем при 30 г на том же расстоянии. Для точности повторяйте измерения 3–5 раз и усредняйте результаты.

Способы усиления магнитного поля без сложных инструментов

Самый доступный метод – увеличение числа витков провода вокруг сердечника. Для катушки из медного провода диаметром 0,5 мм каждый дополнительный виток повышает индукцию на 5–10 мкТл при токе 1 А. Оптимальная плотность намотки: 10–15 витков на сантиметр. Используйте картонный или пластиковый цилиндр диаметром 3–5 см в качестве основы. При 200 витках и токе 2 А поле в центре катушки достигнет 1–1,5 мТл – достаточно для демонстрации эффектов притяжения мелких металлических предметов.

Усилить поле можно за счет выбора материала сердечника. Ферритовые стержни (например, из старых радиоприемников) повышают индукцию в 10–50 раз по сравнению с воздушным сердечником. Для экспериментов подойдут стержни длиной 10–15 см и диаметром 8–12 мм. Альтернатива – гвозди из низкоуглеродистой стали (Ст3), но их эффективность ниже: усиление в 3–8 раз. Важно: сердечник должен полностью входить в катушку, иначе поле распределится неравномерно.

• Параллельное подключение катушек. Две одинаковые катушки, расположенные на расстоянии 2–3 см друг от друга и соединенные параллельно, создают суммарное поле на 30–40% сильнее, чем одна. Ток распределяется равномерно, если сопротивление обмоток отличается не более чем на 5%.
• Использование постоянных магнитов. Разместите неодимовый магнит (N35–N52) внутри катушки: поле усилится на 20–100% в зависимости от ориентации полюсов. Магнит должен быть меньше диаметра катушки на 2–3 мм, чтобы не мешать намотке.
• Охлаждение провода. При снижении температуры медного провода до 0°C его сопротивление падает на 15%, что позволяет увеличить ток без перегрева. Погрузите катушку в ледяную воду или используйте вентилятор для обдува.

Для кратковременного усиления поля подойдет импульсный режим питания. Подключите катушку к батарее через кнопку или выключатель: при замыкании контакта ток в первые 0,1–0,3 секунды будет в 2–3 раза выше установившегося значения из-за индуктивности. Этот метод применим только для катушек с сопротивлением не менее 1 Ом, иначе провод перегреется. Измерьте ток мультиметром в режиме постоянного тока, чтобы избежать превышения допустимых значений.

Применение самодельных магнитов в бытовых экспериментах

В опытах с магнитной жидкостью смешайте тонер для лазерного принтера с растительным маслом в пропорции 1:3. Поднесите самодельный магнит к емкости с жидкостью – частицы тонера выстроятся вдоль силовых линий, образуя «шипы». Эффект усиливается при использовании неодимовых магнитов толщиной от 3 мм и диаметром 10–15 мм. Для безопасности работайте в перчатках: тонер токсичен при вдыхании.

Проверка экранирующих свойств материалов требует только магнита и листов металла разной толщины. Поднесите магнит к компасу – стрелка отклонится. Затем поместите между ними алюминиевую пластину (1–2 мм), стальную фольгу или медную монету. Замерьте угол отклонения: сталь экранирует поле на 70–90%, алюминий – на 10–20%. Это демонстрирует зависимость эффекта от магнитной проницаемости материала.

Для создания простейшего генератора тока намотайте 200 витков медной проволоки диаметром 0,3 мм на картонную трубку диаметром 3 см. Подключите концы к светодиоду. Вращайте магнит внутри катушки с частотой 2–3 оборота в секунду – светодиод загорится. Эффективность зависит от скорости вращения и силы магнита: неодимовые диски дают яркость в 2–3 раза выше, чем ферритовые.

Эксперименты с магнитным полем Земли проводятся с помощью самодельного компаса из иглы и пробки. Намагнитьте иглу, потерев ее о магнит 50 раз в одном направлении. Поместите на пробку в чашке с водой – игла сориентируется по меридиану. Поднесите самодельный магнит: отклонение иглы покажет локальные искажения поля. Для точности используйте дистиллированную воду и избегайте металлических предметов в радиусе 1 м.

Как создать вращающееся магнитное поле с помощью мотора от игрушки

Для визуализации используйте железные опилки на листе бумаги или компас: при вращении магнита опилки выстроятся в концентрические круги, а стрелка компаса начнет колебаться синхронно с полем. Избегайте перегрева мотора – при длительной работе (>30 секунд) на максимальных оборотах используйте радиатор или импульсный режим питания (например, 5 секунд работы / 10 секунд паузы). Если мотор шумит, смажьте подшипники каплей машинного масла. Для экспериментов с индукцией поднесите к вращающемуся магниту катушку из 100–300 витков провода ПЭВ-2 0,2 мм – в ней возникнет переменное напряжение до 0,5–2 В.

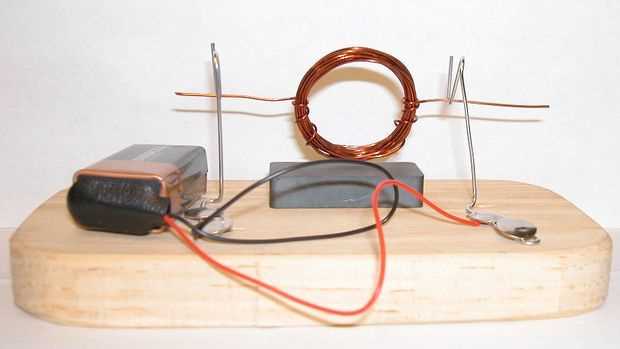

Что делать, если магнитное поле не работает: поиск и устранение ошибок

Первым шагом проверьте источник питания. Если вы используете батареи, измерьте их напряжение мультиметром – оно должно соответствовать номиналу (например, 1.5 В для AA или 9 В для «Кроны»). При подключении к сети убедитесь, что адаптер выдает заявленные параметры: 5 В/2 А для USB-катушек или 12 В для более мощных систем. Низкое напряжение снижает силу тока, а значит – и индукцию поля. Замените батареи или адаптер, если показания ниже 80% от нормы.

Осмотрите проводку на предмет повреждений. Переломы, окисление контактов или короткое замыкание в катушке – частые причины отсутствия поля. Прозвоните цепь мультиметром в режиме проверки сопротивления: исправная катушка из 100 витков медного провода диаметром 0.5 мм должна показывать 1–3 Ом. Если сопротивление бесконечно или равно нулю, обрыв или замыкание очевидны. Восстановите целостность провода пайкой или замените катушку.

Проверьте ориентацию магнитов или катушек. В самодельных электромагнитах поле генерируется только при правильном направлении тока: используйте правило буравчика для определения полярности. Если вы используете постоянные магниты, убедитесь, что они не расположены одноименными полюсами друг к другу – это нейтрализует поле. Для проверки поднесите компас: стрелка должна отклоняться на 30–60° при расстоянии 5–10 см от источника поля.

Исключите влияние внешних факторов. Металлические предметы (особенно ферромагнитные) в радиусе 20–30 см от катушки могут искажать или экранировать поле. Уберите инструменты, гвозди, скрепки и даже стальные корпуса приборов. Если эксперимент проводится на столе с металлической основой, подложите деревянную или пластиковую подставку толщиной не менее 5 см. Также проверьте отсутствие сильных электромагнитных помех от работающих двигателей, трансформаторов или Wi-Fi-роутеров.

Пересчитайте параметры катушки. Несоответствие расчетных данных реальным – распространенная ошибка. Для электромагнита с сердечником из гвоздя диаметром 6 мм и длиной 10 см оптимальное число витков – 200–300 при токе 1–2 А. Если витков слишком мало (менее 50), поле будет слабым; если слишком много (более 500), сопротивление возрастет, ток упадет. Используйте формулу B = (μ₀ * N * I) / L, где B – индукция (Тл), N – число витков, I – ток (А), L – длина катушки (м). Сравните расчет с показаниями датчика Холла.

Замените или доработайте сердечник. Воздушные катушки без сердечника создают поле в 10–100 раз слабее, чем с ферромагнитным материалом. Используйте сердечник из мягкой стали (например, болт М8) или трансформаторное железо – они усиливают поле в 100–1000 раз. Избегайте закаленной стали (например, напильников): она сохраняет остаточную намагниченность и искажает результаты. Если сердечник слишком короткий (менее 70% длины катушки), эффективность падает – удлините его или увеличьте диаметр.
