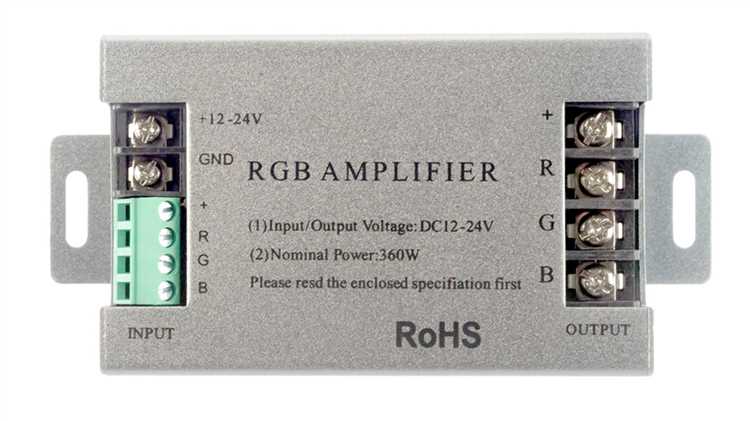

Rgb amplifier что это такое

RGB-усилитель – это специализированное устройство, предназначенное для усиления сигналов красного, зеленого и синего каналов в системах видеопередачи. Его основная задача – компенсировать потери сигнала при передаче на большие расстояния, особенно в профессиональных установках, где длина кабеля превышает 10–15 метров. Без усилителя сигнал теряет четкость, насыщенность и может искажаться, что критично для мониторов, проекторов и видеостен.

Принцип работы RGB-усилителя основан на активной коррекции амплитуды видеосигнала. Устройство принимает слабый входной сигнал, усиливает его до стандартного уровня (обычно 0,7 В на нагрузке 75 Ом) и подавляет шумы. Современные модели поддерживают полосу пропускания до 350 МГц, что обеспечивает передачу сигнала без потерь даже при разрешении 4K. Важно учитывать импеданс кабеля: для коаксиальных линий (RG-59, RG-6) оптимальное значение – 75 Ом, а для витой пары – 100 Ом.

При выборе RGB-усилителя обращайте внимание на следующие параметры: коэффициент усиления (обычно 6–12 дБ), полосу пропускания (не менее 200 МГц для Full HD), наличие эквалайзера для компенсации высокочастотных потерь и поддержку синхросигналов (композитный или отдельный вход). Для многоканальных систем рекомендуются модели с гальванической развязкой, чтобы избежать наводок между каналами.

Установка усилителя требует точного расчета: его размещают на расстоянии не более 2/3 от общей длины кабеля от источника сигнала. Например, при длине линии 30 метров усилитель монтируют на отметке 20 метров. Использование некачественных кабелей или неправильное подключение (например, несоблюдение полярности) может привести к артефактам изображения, поэтому рекомендуется тестировать систему с помощью осциллографа перед вводом в эксплуатацию.

RGB усилитель: назначение и принцип работы

RGB усилитель – устройство, предназначенное для усиления сигналов красного, зелёного и синего каналов в видеосистемах. Его основная задача – компенсировать потери сигнала при передаче по длинным кабелям (свыше 10–15 метров) или при подключении нескольких дисплеев. Без усилителя сигнал теряет яркость, контрастность и чёткость, что особенно критично для профессиональных видеомонтажных систем, цифровых вывесок или мультиэкранных установок.

Принцип работы RGB усилителя основан на активной обработке аналогового видеосигнала. Устройство принимает слабый входной сигнал (обычно с уровнем 0,7–1,0 В на нагрузке 75 Ом), усиливает его до стандартных значений (1,0–1,4 В) и подавляет шумы. Современные модели поддерживают полосу пропускания до 300 МГц, что позволяет работать с разрешением 4K при 60 Гц без потери качества. Для корректной работы требуется согласование импеданса (75 Ом) на входе и выходе.

• Типы RGB усилителей:
  • Пассивные – используют трансформаторы или резистивные схемы, не требуют питания, но усиливают сигнал не более чем на 6 дБ.
  • Активные – оснащены операционными усилителями (например, LMH6739, THS3091), работают от внешнего источника питания (5–12 В), обеспечивают усиление до 20 дБ.
  • С гальванической развязкой – защищают оборудование от помех и скачков напряжения, применяются в медицинских и промышленных системах.

При выборе RGB усилителя учитывайте следующие параметры:

1. Полоса пропускания – для Full HD достаточно 100 МГц, для 4K – от 250 МГц.
2. Коэффициент усиления – 10–15 дБ для кабелей длиной 20–50 метров, 20 дБ и выше для больших расстояний.
3. Входное/выходное сопротивление – должно строго соответствовать 75 Ом, иначе возникнут отражения сигнала.
4. Напряжение питания – активные модели требуют стабильного источника, иначе возможны искажения.

Монтаж RGB усилителя требует соблюдения правил экранирования и заземления. Устанавливайте устройство как можно ближе к источнику сигнала (не далее 1–2 метров), чтобы минимизировать шумы на входе. Используйте качественные кабели с двойным экранированием (например, Belden 1694A) и разъёмы BNC или RCA с позолоченными контактами. При подключении нескольких усилителей в цепочку следите за суммарным усилением – превышение 25 дБ может привести к перегрузке и искажениям.

Распространённые ошибки при эксплуатации:

• Использование усилителя без согласования импеданса – приводит к «двойному изображению» из-за отражений сигнала.
• Питание активного усилителя от нестабильного источника – вызывает мерцание или цветовые артефакты.
• Превышение допустимой длины кабеля между усилителем и дисплеем – сигнал снова ослабевает.
• Игнорирование температурного режима – активные усилители нагреваются до 60–70°C, требуют вентиляции.

Для диагностики используйте осциллограф: на выходе усилителя сигнал должен повторять форму входного с увеличенной амплитудой, без «звона» или затухания фронтов.

Что такое RGB усилитель и где он применяется

Основное применение RGB усилителей – профессиональные видеосистемы, где требуется высокая точность цветопередачи. Они используются в студиях вещания, видеомонтажных комплексах и системах видеонаблюдения с аналоговыми камерами высокого разрешения. Например, в медицинской визуализации RGB усилители обеспечивают стабильную передачу сигнала от эндоскопических камер к мониторам, где даже малейшие искажения недопустимы.

В игровых и мультимедийных установках RGB усилители решают проблему затухания сигнала при подключении ретро-консолей (например, PlayStation 1, Sega Saturn) к современным ЖК-мониторам. Стандартные кабели SCART или VGA не всегда обеспечивают достаточный уровень сигнала, особенно при длине более 5 метров. Усилитель с регулируемым коэффициентом усиления позволяет адаптировать выходной сигнал под требования конкретного дисплея.

В системах видеопроекции RGB усилители применяются для стабилизации сигнала перед подачей на проектор. Это критично в условиях яркого освещения или при использовании проекторов с низкой чувствительностью. Например, в конференц-залах с проекторами, поддерживающими разрешение 1920×1080, усилитель предотвращает размытие цветов и потерю детализации на больших экранах.

Для работы с аналоговыми матричными коммутаторами RGB усилители часто интегрируются в распределительные системы. Они компенсируют потери сигнала, возникающие при переключении между несколькими источниками (например, камерами, компьютерами, плеерами). В таких случаях используются усилители с гальванической развязкой, чтобы исключить помехи от заземления.

В автомобильных мультимедийных системах RGB усилители применяются для передачи сигнала от головного устройства к мониторам заднего вида или дополнительным дисплеям. Здесь важна устойчивость к электромагнитным помехам и широкий диапазон рабочих температур (от -20 до +70°C). Модели с защитой от короткого замыкания предотвращают повреждение оборудования при нестабильном питании.

При выборе RGB усилителя необходимо учитывать полосу пропускания: для сигналов с разрешением 1080p требуется не менее 30 МГц, а для 4K – от 60 МГц и выше. Также важна совместимость с синхросигналами: некоторые усилители поддерживают только композитную синхронизацию (CSync), другие – отдельные горизонтальные и вертикальные синхроимпульсы (H/V Sync).

Для тестирования RGB усилителей используют генераторы видеосигналов с возможностью формирования тестовых паттернов (например, цветные полосы, шахматное поле). Измерение амплитудно-частотной характеристики (АЧХ) позволяет выявить искажения на высоких частотах. В профессиональных условиях применяют осциллографы с полосой пропускания не менее 100 МГц для контроля формы сигнала после усиления.

Основные компоненты RGB усилителя и их функции

Входной буфер принимает аналоговые сигналы R, G и B с уровнем 0,7 В от источника (например, видеокарты или процессора). Его задача – согласовать импеданс и предотвратить искажения при передаче сигнала на последующие каскады. Типовые схемы используют операционные усилители (ОУ) с высоким входным сопротивлением (1 МОм и выше) и низким выходным (менее 100 Ом), чтобы минимизировать потери. Для защиты от помех входной буфер часто экранируют и разделяют по каналам, избегая взаимных наводок.

Предусилитель корректирует амплитуду сигнала до уровня, необходимого для дальнейшей обработки. В RGB-усилителях он компенсирует затухание в кабелях и адаптирует динамический диапазон под требования последующих каскадов. Коэффициент усиления обычно регулируется в пределах 2–10 дБ с помощью подстроечных резисторов или цифровых потенциометров. Важно, чтобы предусилитель имел низкий уровень шумов (менее 5 нВ/√Гц) и высокую линейность, иначе на изображении появятся артефакты.

Эквалайзер восстанавливает высокочастотные составляющие сигнала, потерянные при передаче по длинным кабелям (особенно критично для разрешений выше 1080p). Он работает как активный фильтр с подъёмом АЧХ на частотах 10–50 МГц, компенсируя ёмкостные потери кабеля. В профессиональных моделях эквалайзер настраивается автоматически по тестовому сигналу или вручную с шагом 0,5 дБ. Неправильная настройка приводит к размытости изображения или «звонам» на границах объектов.

Основной усилительный каскад обеспечивает необходимое усиление для передачи сигнала на выход с амплитудой до 2 В (для подключения к мониторам или проекторам). Здесь используются мощные ОУ с током нагрузки до 100 мА и полосой пропускания не менее 100 МГц. Для снижения искажений применяют схемы с обратной связью и термокомпенсацией. В высококачественных усилителях каскад разделяют на два: первый – для усиления напряжения, второй – для усиления тока, что улучшает стабильность при работе на ёмкостную нагрузку.

Схема синхронизации обрабатывает сигналы H-Sync и V-Sync, обеспечивая стабильную развёртку изображения. В RGB-усилителях она либо пропускает синхроимпульсы без изменений, либо восстанавливает их при потере (например, в системах с разделённой синхронизацией). Для защиты от помех используют дифференциальные приёмники и фильтры нижних частот с частотой среза 1–5 МГц. При работе с аналоговыми источниками важно сохранять фазовые соотношения между синхросигналами и видеоданными, иначе возникнут сдвиги кадров.

Выходной драйвер формирует низкоимпедансный сигнал для подключения к нагрузке (обычно 75 Ом). Он должен обеспечивать высокую скорость нарастания (более 1000 В/мкс) и устойчивость к отражениям в кабеле. В профессиональных устройствах применяют эмиттерные повторители или специализированные микросхемы драйверов (например, THS3091), способные работать с длинными линиями без искажений. Для защиты от короткого замыкания в выходную цепь встраивают токоограничивающие резисторы или схемы автоматического отключения.

Блок питания обеспечивает стабильное напряжение для всех каскадов, критически важное для сохранения цветового баланса. В RGB-усилителях используют двуполярное питание (±5 В или ±12 В) с низким уровнем пульсаций (менее 1 мВ). Для аналоговых цепей применяют линейные стабилизаторы (например, LM317/337), а для цифровых – импульсные с фильтрацией. Разделение шин питания между каналами предотвращает перекрёстные помехи, а экранирование трансформатора снижает наводки на сигнальные цепи.

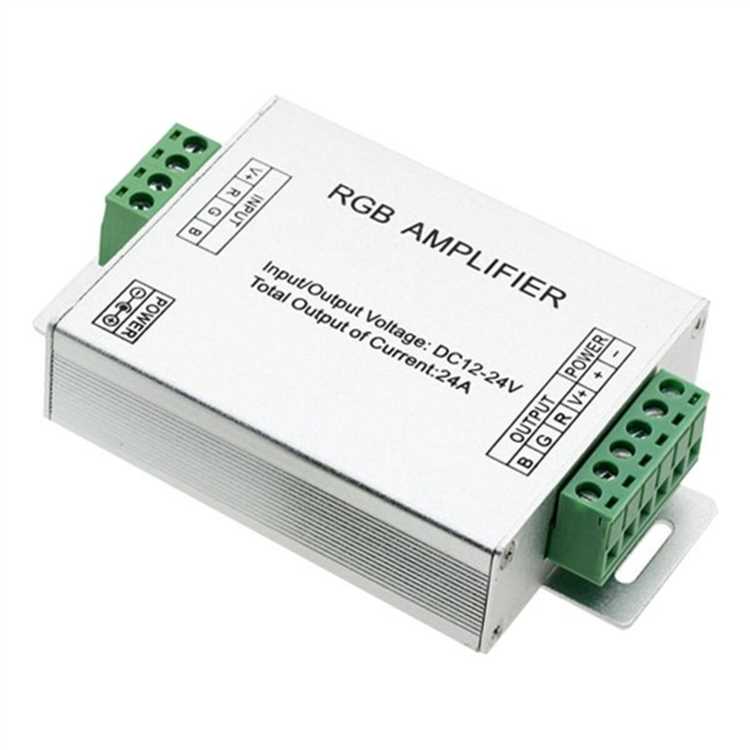

Как сигнал RGB обрабатывается внутри усилителя

Входной RGB-сигнал поступает на дифференциальные усилители каждого канала (красный, зелёный, синий), где происходит разделение на синфазную и противофазную составляющие. Типовые микросхемы, такие как THS7314 или LMH1981, используют входные каскады с импедансом 75 Ом для согласования с коаксиальным кабелем, минимизируя отражения и потери высокочастотных компонент до 30 МГц. Усилители с полосой пропускания не менее 50 МГц обеспечивают сохранение фронтов сигнала, критичных для чёткости изображения, особенно при разрешении 1080p и выше. Для снижения шумов применяются малошумящие транзисторы или операционные усилители с уровнем шума ниже 2 нВ/√Гц.

После предварительного усиления сигнал проходит через активные фильтры, корректирующие амплитудно-частотную характеристику (АЧХ). В профессиональных усилителях, например, в устройствах на базе AD8129, используются эллиптические фильтры 3–5 порядка с частотой среза 6–8 МГц для подавления высокочастотных помех без искажения полезного сигнала. Коэффициент усиления регулируется с шагом 0,1 дБ в диапазоне от 0 до 12 дБ, что позволяет компенсировать потери в кабеле длиной до 100 метров. В некоторых моделях реализована автоматическая подстройка усиления (AGC) на основе детектора уровня синхроимпульсов, предотвращающая перегрузку выходных каскадов при нестабильном входном сигнале.

На финальном этапе сигнал поступает на выходные буферы с током нагрузки до 100 мА, обеспечивающие низкий выходной импеданс (менее 1 Ом) для стабильной работы с нагрузкой 75 Ом. В усилителях высокого класса, таких как OPA695, применяются схемы с обратной связью по току, снижающие нелинейные искажения до −80 дБ при размахе сигнала 1 В. Для защиты от короткого замыкания и перегрева интегрируются схемы ограничения тока и термозащита с порогом срабатывания 125°C. При работе с компонентными сигналами (YPbPr) важно использовать усилители с разделёнными каналами яркости и цветности, чтобы избежать перекрёстных помех между каналами.

Отличия RGB усилителя от других типов видеоусилителей

RGB-усилитель обрабатывает видеосигнал в виде трех отдельных компонентов: красного (R), зеленого (G) и синего (B), в отличие от композитных или S-Video усилителей, которые работают с объединенным сигналом. Это позволяет сохранить максимальную цветовую точность и разрешение, так как каждый канал усиливается независимо без интерференции между цветами. Например, в системах с разрешением 1080p RGB-усилитель обеспечивает передачу полного спектра без потерь, характерных для композитного сигнала, где яркостная и цветовая информация смешиваются.

Ключевое отличие заключается в ширине полосы пропускания. RGB-усилители требуют трех отдельных каналов с полосой не менее 30 МГц на каждый цвет для поддержки Full HD, в то время как композитные усилители ограничены 6–8 МГц из-за единого канала. Это делает RGB незаменимым для профессиональных видеосистем, где критична детализация, например, в медицинской визуализации или студийном вещании. При этом S-Video, хоть и разделяет яркость и цветность, все равно уступает RGB по качеству из-за ограниченной полосы цветности (~1,5 МГц).

Еще одно принципиальное отличие – уровень помехозащищенности. RGB-сигнал передается по экранированным кабелям (например, VGA или BNC), что минимизирует наводки от внешних источников. Композитные усилители, напротив, подвержены перекрестным искажениям, особенно на длинных линиях, где сигнал деградирует быстрее. Для сравнения: при длине кабеля 15 метров RGB сохраняет стабильность цветопередачи, тогда как композитный сигнал теряет до 20% четкости из-за фазовых сдвигов.

RGB-усилители часто интегрируются с системами синхронизации, такими как H/V-синхроимпульсы или композитная синхронизация (CSync), что позволяет точно синхронизировать изображение на нескольких дисплеях. В отличие от них, усилители для компонентного видео (YPbPr) используют отдельные каналы для яркости и цветности, но не обеспечивают такой же гибкости в настройке временных параметров. Это критично для мультиэкранных установок, где задержка даже в 1 мкс может вызвать рассогласование кадров.

С точки зрения совместимости, RGB-усилители ориентированы на аналоговые интерфейсы высокого разрешения, такие как SCART, VGA или RGBHV, и не поддерживают цифровые стандарты (HDMI, DisplayPort) без дополнительных конвертеров. В этом их ограничение по сравнению с современными усилителями-распределителями HDMI, которые работают с цифровым сигналом и поддерживают защиту контента (HDCP). Однако для ретро-игровых систем или аналоговых видеостен RGB остается единственным решением, обеспечивающим оригинальное качество без артефактов сжатия.

Энергопотребление RGB-усилителей выше из-за необходимости питания трех независимых каналов. Например, усилитель на микросхеме THS7314 потребляет до 150 мА на канал при напряжении 5 В, тогда как композитный усилитель на TDA8540 требует всего 50 мА. Это важно учитывать при проектировании портативных устройств, где каждый милливатт на счету. Однако для стационарных систем разница нивелируется за счет преимуществ в качестве изображения.

При выборе между RGB и другими типами усилителей ключевым фактором является целевое применение. Для ретро-консолей (SNES, PlayStation 1) или профессиональных видеомикшеров RGB – безальтернативный вариант. Для современных медиацентров или цифровых дисплеев предпочтительнее HDMI-распределители. В случаях, когда требуется баланс между качеством и совместимостью (например, в системах видеонаблюдения), оптимальным может быть компонентный усилитель YPbPr, но с потерей части цветовой информации по сравнению с RGB.
