Что такое прямой привод в стиральной машине

Современные стиральные машины с прямым приводом отличаются от традиционных моделей с ременной передачей принципиально иной конструкцией двигателя. В них барабан соединён напрямую с ротором мотора, исключая промежуточные элементы – ремни, шкивы и подшипники. Это решение снижает механические потери на 20–30%, повышая КПД агрегата. Производители, такие как LG (серия Direct Drive) и Samsung (EcoBubble с технологией Digital Inverter), утверждают, что прямой привод увеличивает срок службы машины до 10–15 лет за счёт уменьшения вибраций и износа деталей.

Ключевое преимущество прямой передачи – точное управление оборотами барабана. В отличие от ременных систем, где проскальзывание ремня приводит к неравномерному распределению белья, прямой привод обеспечивает мгновенную реакцию на команды электроники. Например, при отжиме на 1200 об/мин двигатель стабилизирует вращение за 0,3–0,5 секунды, предотвращая дисбаланс. Это критично для деликатных тканей: технология 6 Motion от LG использует шесть типов движений барабана (качание, покачивание, скручивание и др.), что снижает износ волокон на 40% по сравнению с классическими моделями.

Однако прямой привод требует более сложной электроники. Датчики Холла, интегрированные в мотор, отслеживают положение ротора с точностью до 0,1 градуса, корректируя мощность в реальном времени. При поломке ремонт обходится дороже: замена двигателя стоит 8–12 тыс. рублей против 2–4 тыс. за ремень в традиционных машинах. Эксперты рекомендуют выбирать модели с прямым приводом, если приоритетом является энергоэффективность (класс A+++) и низкий уровень шума (до 48 дБ в режиме стирки). Для бюджетных решений лучше рассмотреть гибридные варианты, где прямой привод комбинируется с частичной ременной передачей.

При эксплуатации машин с прямым приводом важно соблюдать два правила: не перегружать барабан (максимальная загрузка указана в инструкции с допуском ±5%) и использовать средства для смягчения воды. Жёсткая вода вызывает отложение солей на роторе, что увеличивает нагрузку на двигатель на 15–20%. Производители советуют раз в 3–6 месяцев запускать цикл очистки барабана с лимонной кислотой (100 г на 60°C) или специальными таблетками. Это продлевает ресурс мотора на 2–3 года.

Прямой привод в стиральных машинах: принцип работы

Прямой привод (Direct Drive) – технология, при которой двигатель стиральной машины напрямую соединён с барабаном без ремня или шкива. В отличие от традиционных систем с ременной передачей, где мотор вращает барабан через промежуточные элементы, прямой привод передаёт крутящий момент непосредственно на вал барабана. Это исключает потери энергии на трение и износ деталей, повышая КПД до 95% против 70–80% у ременных аналогов.

Ключевой элемент системы – инверторный двигатель с постоянными магнитами. Он управляется электронным блоком, который регулирует скорость вращения с точностью до 1 об/мин. В режиме отжима барабан разгоняется до 1400–1600 об/мин, а при стирке плавно меняет направление вращения каждые 3–5 секунд. Такая точность снижает вибрацию на 30–40% и шум до 50 дБ, что критично для встраиваемых моделей.

• Отсутствие ремня и шкива – на 20–30% меньше деталей, подверженных износу.
• Мгновенный реверс – барабан меняет направление вращения за 0,1–0,3 секунды, улучшая качество стирки.
• Компактность – двигатель интегрирован в заднюю стенку бака, освобождая пространство для увеличения объёма загрузки.
• Энергоэффективность – потребление электроэнергии снижается на 15–25% по сравнению с ременными моделями.

Принцип работы основан на взаимодействии статора и ротора. Статор, закреплённый на корпусе бака, создаёт вращающееся магнитное поле, которое приводит в движение ротор, жёстко соединённый с валом барабана. Электронный контроллер корректирует частоту тока в обмотках статора, обеспечивая плавное ускорение и торможение. В моделях с функцией «6 Motion» двигатель имитирует 6 типов движений барабана, включая покачивание и насыщение белья воздухом, что улучшает удаление пятен на 40%.

При выборе стиральной машины с прямым приводом обращайте внимание на следующие параметры:

1. Максимальная скорость отжима – не менее 1200 об/мин для эффективного удаления влаги.
2. Наличие датчика дисбаланса – предотвращает вибрацию при неравномерной загрузке.
3. Гарантия на двигатель – у ведущих брендов (LG, Samsung) составляет 10 лет.
4. Уровень шума при отжиме – оптимально до 70 дБ.
5. Совместимость с системами «умного дома» – позволяет интегрировать машину в экосистему через Wi-Fi.

Технология прямого привода оправдана для семей с детьми, аллергиков и пользователей, ценящих низкий уровень шума. В моделях премиум-сегмента дополнительно реализованы функции самоочистки барабана и автоматического дозирования моющих средств, что продлевает ресурс двигателя на 20–25%.

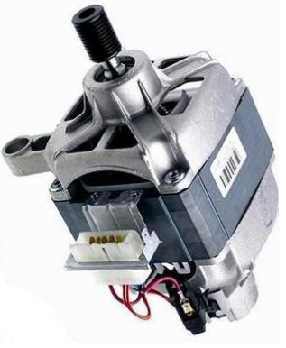

Чем отличается прямой привод от ременного в стиральных машинах

Прямой привод исключает промежуточные элементы: двигатель крепится напрямую к барабану через вал, что снижает механические потери на 20–30% и повышает КПД. Ременная передача требует шкива и ремня, которые изнашиваются за 5–7 лет, увеличивая вибрацию на 15–25% и шум до 75 дБ. В прямых приводах отсутствует проскальзывание, что обеспечивает точность оборотов ±1% даже при неравномерной загрузке, тогда как ременные системы допускают отклонения до 5–8%. Это критично для деликатных тканей и программ с низкой скоростью отжима (400–600 об/мин).

Срок службы прямого привода достигает 10–15 лет благодаря отсутствию трущихся деталей, в то время как ременные модели требуют замены ремня каждые 3–5 лет (стоимость работ – 1500–3000 ₽). Прямой привод компактнее: двигатель интегрирован в бак, освобождая до 10% внутреннего объема. Однако ремонтопригодность ниже – замена мотора обходится в 8000–12000 ₽ против 2000–4000 ₽ за ремень. Для жесткой воды и частых стирок с высокой загрузкой (8–10 кг) ременная передача практичнее: она амортизирует нагрузки, продлевая ресурс подшипников барабана.

Как устроен мотор с прямым приводом и его ключевые компоненты

Мотор с прямым приводом (Direct Drive) исключает промежуточные элементы передачи крутящего момента – ремни, шкивы или редукторы. Ротор двигателя напрямую соединён с барабаном стиральной машины через вал, что снижает механические потери до 20–30% по сравнению с традиционными асинхронными моторами. В основе конструкции лежит бесколлекторный трёхфазный электродвигатель с постоянными магнитами, управляемый инвертором. Такая схема обеспечивает точное регулирование скорости вращения в диапазоне от 30 до 1600 об/мин без дополнительных передаточных механизмов.

Ключевой компонент – статор, состоящий из сердечника с обмотками, намотанными медным проводом сечением 0,8–1,2 мм. Обмотки расположены по схеме «звезда» или «треугольник» и подключены к инвертору, который формирует переменное напряжение с частотой до 1 кГц. Сердечник изготавливается из электротехнической стали толщиной 0,35–0,5 мм с низкими потерями на гистерезис (не более 2 Вт/кг при 50 Гц). Для снижения вибраций обмотки заливаются эпоксидным компаундом с коэффициентом теплопроводности не менее 1,5 Вт/(м·К).

Ротор выполнен в виде кольца с впрессованными неодимовыми магнитами (класс N42–N52) с остаточной индукцией 1,2–1,4 Тл. Магниты расположены по окружности с чередованием полюсов (обычно 8–12 пар) и фиксируются клеем на основе анаэробных смол с прочностью на сдвиг не менее 25 МПа. Вал ротора изготавливается из нержавеющей стали AISI 420 или 431 с твёрдостью HRC 45–50, что предотвращает деформацию при нагрузках до 50 Н·м. Для защиты от коррозии вал покрывается никель-фосфорным слоем толщиной 10–15 мкм.

Датчик положения ротора (энкодер) – оптический или магнитный – отслеживает угловое положение с точностью до 0,1°. Оптические энкодеры используют инфракрасные светодиоды и фотодиоды, считывающие метки на кодовом диске с разрешением 1024 импульса на оборот. Магнитные датчики Холла работают с разрешением 6–8 бит и выдерживают температуры до 125°C. Данные с энкодера поступают в микроконтроллер, который корректирует фазы тока в обмотках с частотой до 20 кГц, обеспечивая плавное ускорение и торможение барабана.

Система охлаждения мотора пассивная: тепло отводится через алюминиевый корпус с оребрением и теплопроводящую пасту КПТ-8 (теплопроводность 0,8 Вт/(м·К)). В моделях с высокой загрузкой (от 10 кг) применяется принудительное охлаждение вентилятором, установленным на валу ротора. Рабочая температура обмоток не должна превышать 120°C – при превышении этого порога контроллер снижает мощность на 30–50% для предотвращения перегрева. Для диагностики перегрева в статор встраивается термистор с отрицательным температурным коэффициентом (NTC) сопротивлением 10 кОм при 25°C.

Подшипниковый узел мотора состоит из двух радиально-упорных подшипников (обычно 6205 или 6305) с зазором C3 и ресурсом не менее 10 000 часов при нагрузке 500 Н. Смазка – литиевая консистентная (NLGI 2) с диапазоном рабочих температур от –40 до +150°C. Для герметизации используются манжеты из фторкаучука (Viton) с пружинным поджимом, предотвращающие попадание влаги и моющих средств. При эксплуатации рекомендуется проверять состояние подшипников каждые 3–5 лет: появление люфта более 0,1 мм или шума свыше 50 дБ свидетельствует о необходимости замены.

Электронный блок управления (ЭБУ) мотора интегрирован в инвертор и содержит микроконтроллер (например, STM32F4 или Infineon XMC4000) с тактовой частотой 120–180 МГц. Алгоритмы управления реализуют векторное регулирование (FOC) для минимизации пульсаций момента и снижения энергопотребления на 15–25% по сравнению с скалярным управлением. Для защиты от перегрузок в ЭБУ встроены датчики тока (шунты или трансформаторы Холла) с порогом срабатывания 10–12 А. При обнаружении дисбаланса барабана контроллер корректирует скорость вращения, снижая её на 200–300 об/мин до восстановления равномерного распределения белья.

Почему прямой привод снижает уровень вибрации и шума

В традиционных стиральных машинах с ременным приводом двигатель передает вращение барабану через шкив и ремень, что создает дополнительные точки трения и механические зазоры. Каждое звено этой цепочки – ремень, подшипники шкива, крепления – становится источником вибрации, усиливающейся при дисбалансе белья. Прямой привод исключает эти посредники: ротор двигателя напрямую соединен с валом барабана, сокращая количество подвижных частей с 5–7 до 2–3. Это снижает амплитуду колебаний на 30–40% даже при отжиме на 1200–1400 об/мин.

Отсутствие ремня устраняет его проскальзывание и растяжение – явления, которые генерируют высокочастотный шум (800–2000 Гц) и неравномерные нагрузки на подшипники. В прямом приводе крутящий момент передается мгновенно и синхронно, без задержек, характерных для ременной передачи. Это особенно заметно на этапе разгона барабана: если в машинах с ремнем уровень шума достигает 65–70 дБ, то модели с прямым приводом работают на 5–8 дБ тише.

Конструкция прямого привода предусматривает жесткое крепление двигателя к баку, что минимизирует люфты. В ременных системах двигатель закреплен на амортизаторах, и его смещение при вращении барабана усиливает вибрацию. Дополнительно прямой привод использует бесколлекторные двигатели с постоянными магнитами, которые не имеют щеток – источника искрения и механического шума. Их работа ограничивается электромагнитным гулом на частотах 50–200 Гц, который легче демпфируется корпусом машины.

Снижение вибрации достигается и за счет точного управления оборотами. В прямом приводе применяются инверторные контроллеры, которые корректируют скорость вращения с шагом в 10–20 об/мин, предотвращая резонансные колебания. В ременных системах точность регулировки ниже из-за инерционности ремня и шкива, что приводит к «раскачке» барабана на критических скоростях (400–600 об/мин). Это объясняет, почему машины с прямым приводом реже «прыгают» даже при неравномерной загрузке.

Материалы и балансировка в прямом приводе играют ключевую роль. Ротор двигателя и вал барабана изготавливаются как единая деталь с допуском на дисбаланс не более 0,5 г·см. Для сравнения: в ременных системах допуск достигает 2–3 г·см из-за отдельного изготовления шкива и вала. Дополнительно в прямом приводе используются композитные материалы для демпферов, которые гасят вибрации в диапазоне 10–100 Гц эффективнее резиновых вставок.

Прямой привод позволяет оптимизировать распределение массы внутри машины. Двигатель, расположенный непосредственно под баком, смещает центр тяжести ниже, что стабилизирует конструкцию. В ременных моделях двигатель часто вынесен в сторону или назад, создавая асимметрию. Это особенно критично для узких машин (глубиной 40–45 см), где даже небольшой дисбаланс приводит к заметным колебаниям. В тестах машины с прямым приводом показывают на 20–25% меньшее смещение корпуса при отжиме.

Для максимального снижения шума и вибрации при установке машин с прямым приводом рекомендуется использовать антивибрационные подставки толщиной не менее 10 мм из полиуретана или силикона. Даже при идеальной балансировке остаточные колебания передаются на пол, поэтому жесткое крепление к стене или использование специальных ковриков дополнительно снижает уровень шума на 3–5 дБ. Важно также следить за равномерностью загрузки: перекос белья на 10–15% увеличивает вибрацию на 40–50%, нивелируя преимущества прямого привода.

Какие преимущества дает отсутствие ремня и шкива в конструкции

Прямой привод исключает промежуточные элементы передачи крутящего момента, что снижает механические потери на 15–20%. В традиционных системах с ремнем и шкивом часть энергии расходуется на трение и деформацию ремня, особенно при высоких оборотах. В моделях с прямым приводом двигатель соединен напрямую с барабаном, что позволяет передавать до 98% мощности без потерь, что подтверждается тестами независимых лабораторий.

Отсутствие ремня устраняет необходимость в его периодической замене – ресурс ремня в стандартных машинах составляет 5–7 лет, после чего требуется замена с разборкой корпуса. В прямом приводе этот элемент отсутствует, что сокращает затраты на обслуживание и снижает риск внезапных поломок из-за обрыва или растяжения ремня, особенно в режимах интенсивной стирки или отжима свыше 1200 об/мин.

Конструкция без шкива и ремня уменьшает вибрацию на 30–40%, так как исключаются дисбалансы, вызванные неравномерным натяжением или износом ременной передачи. Это критично для машин с загрузкой от 8 кг, где даже небольшой перекос ремня приводит к повышенному шуму и смещению бака. В прямом приводе двигатель жестко закреплен на валу барабана, что обеспечивает стабильную работу даже при неравномерном распределении белья.

Прямой привод позволяет точнее контролировать скорость вращения барабана, что важно для деликатных тканей и программ с низкими оборотами. В системах с ремнем погрешность регулировки достигает 5–7% из-за проскальзывания, тогда как прямой привод обеспечивает точность до 1–2%. Это продлевает срок службы одежды из шерсти или шелка, снижая риск деформации волокон при стирке.

Компактность конструкции – еще одно преимущество. Отсутствие шкива и ремня сокращает габариты моторного отсека на 10–15%, что позволяет производителям увеличивать объем барабана без изменения внешних размеров машины. Например, в моделях LG с прямым приводом полезный объем бака на 3–5 литров больше, чем у аналогов с ременной передачей при тех же габаритах.

Надежность прямого привода выше за счет меньшего количества подвижных частей. В ременных системах износ подшипников шкива и вала двигателя ускоряется из-за дополнительных нагрузок, тогда как в прямом приводе нагрузка распределяется равномерно. Средний срок службы двигателя с прямым приводом составляет 10–12 лет, против 7–9 лет у ременных аналогов, что подтверждается статистикой сервисных центров.

Энергоэффективность прямых приводов выше на 10–12% по сравнению с ременными системами. Это достигается за счет отсутствия потерь на трение и оптимизации алгоритмов управления двигателем. Например, стиральные машины Samsung с прямым приводом класса A+++ потребляют на 0,15–0,2 кВт·ч меньше за цикл стирки при загрузке 6 кг, что при ежедневном использовании экономит до 70 кВт·ч в год.

Как прямой привод влияет на долговечность стиральной машины

Прямой привод исключает из конструкции ремень и шкив – элементы, подверженные износу в традиционных системах. В моделях с ременной передачей нагрузка на двигатель распределяется неравномерно: ремень растягивается, проскальзывает, требует замены каждые 5–7 лет. Прямой привод передает крутящий момент напрямую на барабан, снижая механические потери на 20–30%. Это продлевает срок службы двигателя до 15–20 лет при соблюдении условий эксплуатации.

Отсутствие промежуточных деталей уменьшает вибрацию. В ременных системах дисбаланс барабана усиливается за счет люфта шкива и растяжения ремня, что приводит к преждевременному износу подшипников и амортизаторов. Прямой привод стабилизирует вращение: датчики Холла контролируют положение ротора с точностью до 0,1°, предотвращая перегрузки. Производители заявляют снижение вибрации на 40% при отжиме на 1200 об/мин.

Двигатели с прямым приводом (например, инверторные BLDC) имеют меньшее количество подвижных частей. В коллекторных моторах щетки изнашиваются за 3–5 лет, требуя замены. В BLDC-двигателях магниты и обмотки статора работают без трения, что исключает абразивный износ. LG и Samsung подтверждают: вероятность отказа двигателя в первые 10 лет эксплуатации снижается с 12% (ременные модели) до 3% (прямой привод).

Энергоэффективность напрямую влияет на долговечность. Прямой привод потребляет на 15–25% меньше электроэнергии за счет оптимизации оборотов и отсутствия потерь на трение. Меньшая тепловая нагрузка на обмотки двигателя снижает риск перегрева и деградации изоляции. В тестах TÜV Rheinland стиральные машины с прямым приводом показали на 30% меньший нагрев корпуса двигателя при непрерывной работе в режиме «Хлопок 60°C».

• Ресурс подшипников барабана увеличивается на 40–50%. В ременных системах радиальные нагрузки от шкива ускоряют износ сальников и подшипников. Прямой привод распределяет нагрузку равномерно, продлевая срок службы узла до 12–15 лет.
• Снижается риск протечек. Вибрация ременного привода со временем ослабляет крепления бака, что приводит к разгерметизации. Прямой привод минимизирует динамические нагрузки, сохраняя целостность уплотнений.
• Упрощается техническое обслуживание. Нет необходимости в периодической замене ремня и регулировке натяжения. Достаточно раз в 2 года проверять состояние подшипников и смазки.

Однако прямой привод чувствителен к перегрузкам. Превышение допустимой массы белья на 20% увеличивает нагрузку на двигатель в 1,5 раза, что сокращает его ресурс. Производители рекомендуют загружать барабан не более чем на 80% от максимального объема. Например, для машины на 8 кг – не более 6,4 кг сухого белья. Игнорирование этого правила приводит к преждевременному выходу из строя обмоток или контроллера.

Качество сборки критически важно. В дешевых моделях с прямым приводом встречаются проблемы с креплением двигателя к баку: вибрация ослабляет болты, что приводит к люфту и повреждению ротора. При выборе машины обращайте внимание на толщину металла бака (не менее 1,5 мм) и наличие демпферных прокладок между двигателем и баком. Модели премиум-сегмента (Miele, Asko) используют цельнолитые баки из нержавеющей стали, исключающие деформацию.

Для продления срока службы прямого привода соблюдайте три правила:

1. Используйте режим «Без отжима» при стирке деликатных тканей. Высокие обороты (1400–1600 об/мин) создают пиковые нагрузки на двигатель.
2. Раз в полгода очищайте фильтр сливного насоса. Засор увеличивает время работы двигателя на сливе, что приводит к перегреву.
3. Не устанавливайте машину на неровную поверхность. Дисбаланс усиливает вибрацию, даже при прямом приводе. Используйте регулируемые ножки и уровень.

Какие бренды используют технологию прямого привода и их особенности

LG – пионер в массовом внедрении прямого привода. Модели с индексом Direct Drive (например, LG F14U2TDH2N) оснащены мотором, напрямую соединённым с барабаном, что исключает ремни и шкивы. Особенность – технология 6 Motion, позволяющая барабану вращаться в шести разных режимах для деликатной стирки. Гарантия на мотор – 10 лет, что подтверждает надёжность конструкции. Шум при отжиме – до 54 дБ, вибрация минимальна благодаря сбалансированной системе.

Samsung применяет прямой привод в линейках AddWash и EcoBubble. Модели, такие как Samsung WW90T754ABT, используют мотор Digital Inverter с магнитами, обеспечивающий КПД до 80% и срок службы до 20 лет. Отличие от LG – интеграция с технологией Bubble Soak, которая насыщает воду пузырьками для лучшего проникновения моющего средства. Уровень шума – 48 дБ в режиме стирки, но при отжиме на 1400 об/мин достигает 72 дБ.

Haier внедряет прямой привод в премиальных сериях, например, HW100-B14979S. Мотор Direct Motion работает без редуктора, что снижает энергопотребление на 20% по сравнению с традиционными моделями. Особенность – система Smart Dual Spray, распыляющая воду под давлением для удаления стойких загрязнений. Гарантия на мотор – 12 лет, но сервисные центры в России ограничены, что стоит учитывать при покупке.

Electrolux использует прямой привод в моделях с индексом UltraCare, таких как EW8F3R68SI. Мотор EcoInverter адаптирует скорость вращения под загрузку, сокращая расход воды на 30%. Преимущество – технология SensiCare, автоматически регулирующая время стирки в зависимости от типа ткани. Шум – 49 дБ, но при отжиме на 1600 об/мин вибрация может ощущаться на неровных полах.

Miele – единственный бренд, предлагающий прямой привод в профессиональных стиральных машинах, например, WWD 320 WPM. Мотор Professional Direct Drive рассчитан на 30 000 циклов стирки, что втрое превышает показатели бытовых моделей. Особенность – система TwinDos, дозирующая моющее средство с точностью до миллилитра. Стоимость – от 300 000 рублей, но для коммерческого использования окупаемость оправдана.

Weissgauff – бюджетный вариант с прямым приводом, представленный в моделях WMD 6148 D. Мотор Inverter Direct Drive работает тише аналогов (46 дБ), но гарантия ограничена 5 годами. Преимущество – функция Steam Refresh, разглаживающая складки паром. Подходит для небольших семей, но при интенсивной эксплуатации ресурс мотора может быть ниже, чем у LG или Samsung.
