Стойки в машине где находится фото

Стойки подвески – ключевой элемент, отвечающий за гашение колебаний, стабилизацию кузова и сцепление колес с дорогой. В большинстве легковых автомобилей они располагаются в передней и задней частях, но их конструкция и место установки зависят от типа подвески. В McPherson, самой распространенной схеме, стойка совмещает амортизатор, пружину и опорный подшипник, крепясь верхней частью к кузову через стакан, а нижней – к поворотному кулаку или рычагу.

В передней подвеске стойки находятся между колесом и моторным отсеком. Верхняя точка крепления скрыта под пластиковым или металлическим кожухом в подкапотном пространстве – обычно это круглый колпак диаметром 8–12 см с центральным болтом. Нижняя часть стойки соединена с поворотным кулаком через шаровую опору или сайлентблоки. На фото видно, что пружина охватывает амортизатор, а опорный подшипник позволяет колесу поворачиваться вместе с рулевым управлением.

В задней подвеске стойки чаще всего устанавливаются по аналогичной схеме, но без функции поворота. В многорычажных системах (например, у BMW или Mercedes) стойки могут быть разнесены: амортизатор крепится отдельно от пружины, а верхняя точка фиксируется к кузову через резиновые подушки. В полузависимой подвеске (как у ВАЗ-2110 или Renault Logan) стойка интегрирована в балку, и ее верхняя часть выходит в багажник или салон, закрываясь пластиковой накладкой.

Для диагностики стоек откройте капот и осмотрите верхние опоры: следы масла, трещины на резиновых элементах или люфт при покачивании колеса указывают на износ. На задней оси проверьте крепление к кузову – ржавчина или деформация кронштейнов снижает эффективность работы подвески. При замене учитывайте: стойки меняются парами (левая и правая одновременно), а после установки требуется сход-развал.

В автомобилях с пневмоподвеской (Audi A8, Mercedes S-класса) стойки заменены на пневмобаллоны, но их расположение аналогично: верхняя часть крепится к кузову, нижняя – к рычагу или балке. В спортивных моделях (Subaru WRX, Mitsubishi Lancer Evo) используются усиленные стойки с регулируемыми клапанами, которые настраиваются под стиль вождения. Независимо от типа подвески, стойки всегда находятся на линии между колесом и кузовом – это упрощает их поиск и обслуживание.

Какие типы стоек бывают в автомобиле и их назначение

Стойки в автомобиле делятся на три основных типа: амортизационные, опорные и стабилизационные. Каждый из них выполняет специфическую функцию в подвеске, влияя на управляемость, комфорт и безопасность. Выбор типа зависит от конструкции автомобиля, условий эксплуатации и требований к динамике.

Амортизационные стойки (или амортизаторы) – ключевой элемент подвески, гасящий колебания кузова и колёс. Они бывают:

• Гидравлические – работают за счёт перетекания масла через клапаны, обеспечивая плавное демпфирование. Подходят для городских и шоссейных условий, но теряют эффективность при высоких нагрузках.
• Газонаполненные – содержат азот под давлением, что снижает вспенивание масла и улучшает отклик на неровности. Оптимальны для спортивных автомобилей и активного вождения.
• Регулируемые – позволяют изменять жёсткость вручную или автоматически (например, системы Magnetic Ride). Используются в премиальных моделях для адаптации к дорожным условиям.

Срок службы амортизаторов – 60–100 тыс. км, но при агрессивной езде или плохих дорогах замену проводят чаще. Признаки износа: раскачка кузова, увеличенный тормозной путь, неравномерный износ шин.

Опорные стойки (или опоры амортизаторов) расположены в верхней части подвески и соединяют амортизатор с кузовом. Их основные виды:

• Резинометаллические – состоят из металлического корпуса и резиновой вставки, поглощающей вибрации. Стандартное решение для большинства легковых автомобилей.
• Гидравлические – дополнены гидравлическим демпфером, снижающим шум и улучшающим комфорт. Устанавливаются на модели с адаптивной подвеской.
• Подшипниковые – включают подшипник для вращения стойки при поворотах руля. Критичны для передней подвески типа McPherson.

Износ опорных стоек проявляется стуком при проезде неровностей или поворотах. Замена требуется каждые 80–120 тыс. км, но при эксплуатации на грунтовых дорогах интервал сокращается до 50–70 тыс. км.

Стойки стабилизатора (или тяги стабилизатора) предотвращают крен кузова в поворотах, соединяя стабилизатор поперечной устойчивости с элементами подвески. Различают:

• Жёсткие – металлические тяги с шаровыми или резиновыми втулками. Обеспечивают точную передачу усилий, но менее долговечны.
• Регулируемые – позволяют изменять длину для настройки жёсткости подвески. Применяются в тюнинге и спортивных автомобилях.
• С шарнирами – используют шаровые опоры для компенсации угловых перемещений. Распространены в независимой подвеске.

Симптомы неисправности: скрипы или стуки при проезде неровностей, ухудшение управляемости. Срок службы – 50–80 тыс. км, но при частых поворотах на высокой скорости ресурс снижается.

Отдельный тип – пневматические стойки, используемые в пневмоподвеске. Они заменяют традиционные амортизаторы и пружины, регулируя клиренс и жёсткость за счёт сжатого воздуха. Преимущества:

• Автоматическая адаптация к нагрузке (например, при загрузке багажника).
• Возможность изменения дорожного просвета (внедорожные режимы).
• Повышенный комфорт на неровностях.

Недостатки: высокая стоимость (в 3–5 раз дороже обычных стоек) и сложность ремонта. Требуют регулярной проверки герметичности системы и замены компрессора каждые 100–150 тыс. км.

Для внедорожников и коммерческого транспорта применяют рессорные стойки. Они сочетают функции амортизатора и упругого элемента, используя пакет металлических листов (рессор). Преимущества:

• Высокая грузоподъёмность (до 3–5 тонн).
• Простота конструкции и ремонтопригодность.
• Устойчивость к перегрузкам.

Минусы: жёсткость хода, ограниченный комфорт и больший вес. Ресурс – 150–200 тыс. км, но при постоянной перегрузке рессоры прогибаются и требуют замены.

При выборе стоек учитывайте:

• Тип подвески (McPherson, многорычажная, зависимая).
• Условия эксплуатации (город, трасса, бездорожье).
• Стиль вождения (спокойный, спортивный).
• Бренд и качество материалов (например, стойки KYB или Bilstein служат дольше аналогов).

Не экономьте на деталях подвески – изношенные стойки увеличивают риск аварий и ускоряют износ других узлов (шаровых, сайлентблоков, шин).

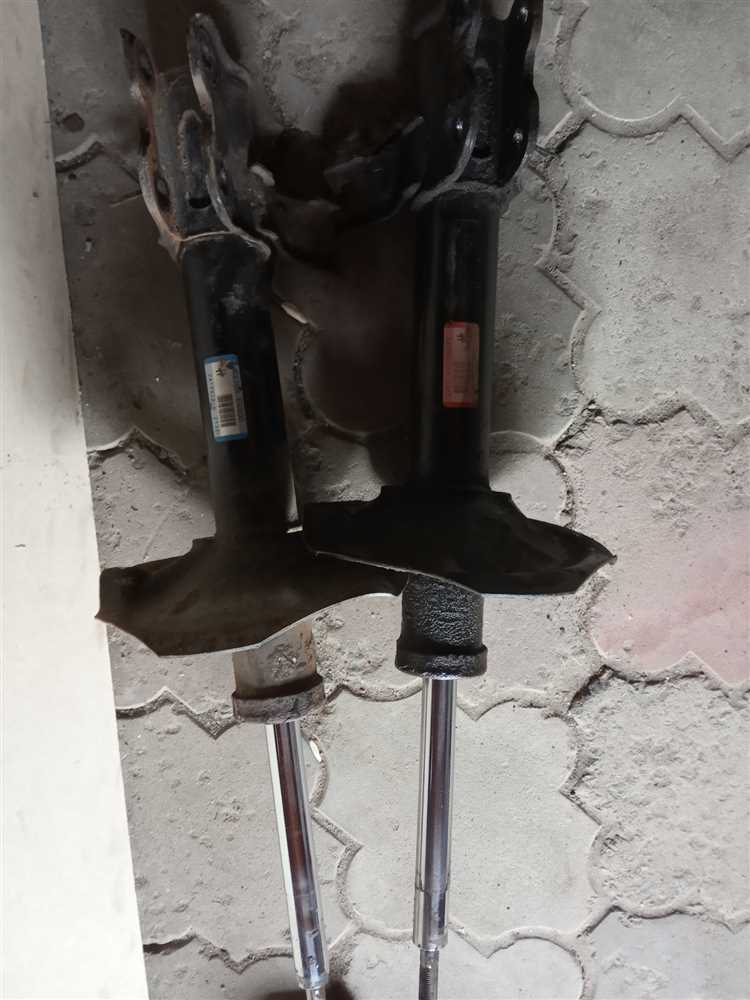

Где расположены передние стойки амортизаторов с фото и схемами

Передние стойки амортизаторов монтируются в подвеске типа McPherson или многорычажной. В первом случае стойка совмещает функции амортизатора, пружины и верхней опоры, крепясь к кузову через опорный подшипник. Нижняя часть фиксируется к поворотному кулаку болтами (обычно два M12 или M14 с моментом затяжки 80–120 Н·м). В многорычажной подвеске стойка отделена от пружины и крепится аналогично, но без верхней опоры – её заменяет шаровая опора или сайлентблок.

На большинстве легковых автомобилей стойки расположены вертикально или под углом до 15° к вертикали. Верхняя точка крепления находится в чашке кузова (под капотом), нижняя – в поворотном кулаке. Расстояние между осями креплений варьируется: у седанов B-класса (например, Volkswagen Polo) – 400–450 мм, у кроссоверов (Toyota RAV4) – 500–550 мм. Для доступа к верхним креплениям часто требуется демонтаж пластиковых накладок или бачка омывателя.

При замене стоек проверяйте состояние сопряжённых деталей: опорных подшипников (ресурс 60–100 тыс. км), пружин (трещины, просадка), сайлентблоков рычагов. Используйте динамометрический ключ для затяжки болтов – превышение момента приводит к деформации кулака. На автомобилях с адаптивной подвеской (например, Audi с системой CDC) стойки дополнены электромагнитными клапанами, требующими диагностики сканером перед демонтажем.

Как найти задние стойки в машине и отличить их от других элементов подвески

Задние стойки расположены между кузовом автомобиля и задней подвеской, чаще всего в районе колесных арок или багажника. Чтобы их обнаружить, поднимите машину на подъемнике или загоните на яму – так будет видна вся конструкция. Стойка выглядит как вертикальный цилиндрический элемент с пружиной вокруг (в случае амортизационной стойки Макферсона) или отдельно от нее (в многорычажной подвеске). В большинстве легковых автомобилей стойки крепятся к кузову через опорный подшипник сверху и к ступице или рычагу снизу.

Отличить стойку от других деталей подвески можно по характерным признакам. Амортизатор – это часть стойки, но не всегда вся стойка состоит только из него. Если видите цилиндр с толстым штоком, выходящим из верхней части, и пружину, обхватывающую его, – это стойка. В отличие от рычагов подвески, которые представляют собой плоские или изогнутые металлические балки, стойка всегда имеет вертикальную ориентацию и работает на сжатие-растяжение. Также стойки часто закрыты пыльниками или защитными чехлами, особенно в верхней части.

В автомобилях с независимой задней подвеской стойки могут быть скрыты за пластиковыми накладками багажника или обивкой салона. Чтобы добраться до них, снимите эти элементы – крепления обычно фиксируются клипсами или саморезами. В некоторых моделях (например, Volkswagen Golf или Toyota Corolla) доступ к верхней части стоек открывается через ниши в багажнике, где видны гайки крепления опорного подшипника. Если стойка не видна сразу, ищите резиновые отбойники или металлические чашки, на которые опирается пружина.

Не путайте стойки с продольными или поперечными рычагами. Рычаги – это горизонтальные или диагональные элементы, соединяющие ступицу с кузовом или подрамником. Они не имеют пружин и амортизаторов, а их форма напоминает буквы «А» или «L». Еще один элемент, который можно спутать со стойкой, – это стабилизатор поперечной устойчивости. Он выглядит как изогнутый металлический прут, соединяющийся с подвеской через стойки стабилизатора (небольшие вертикальные тяги с шаровыми наконечниками). Последние короче и тоньше основных стоек, а их функция – передавать усилие от стабилизатора к подвеске.

В задней подвеске типа «балка» (например, у Renault Logan или Lada Granta) стойки могут отсутствовать в привычном виде. Вместо них используются амортизаторы, которые крепятся к балке снизу и к кузову сверху. В этом случае амортизатор – это отдельный цилиндр без пружины, а сама пружина установлена рядом на балке. Чтобы не ошибиться, ищите цилиндрический корпус с штоком, выходящим из верхней части, и резиновые втулки в местах крепления.

При диагностике обращайте внимание на состояние пыльников и сальников стоек. Если они порваны или покрыты маслом, это указывает на износ амортизатора. Также проверьте наличие люфта в верхнем креплении – покачайте машину и послушайте, нет ли стуков. В отличие от сайлентблоков рычагов, которые могут скрипеть при износе, неисправная стойка издает глухой металлический стук при проезде неровностей. Если шток амортизатора покрыт ржавчиной или имеет следы задиров, стойку нужно заменить.

Для точной идентификации сверьтесь с технической документацией автомобиля. В мануалах обычно приведены схемы подвески с указанием всех элементов. Например, в руководстве по ремонту для Ford Focus задняя стойка обозначена как «rear shock absorber assembly», а в документации на Kia Rio – как «rear suspension strut». Если под рукой нет бумажной версии, воспользуйтесь онлайн-каталогами запчастей (например, Exist или Autodoc), где можно выбрать модель автомобиля и увидеть фото детали с артикулом.

Стойки стабилизатора: место установки и визуальные ориентиры

Стойки стабилизатора соединяют стабилизатор поперечной устойчивости с элементами подвески – чаще всего с рычагом или амортизационной стойкой. Их расположение зависит от типа подвески: в McPherson они крепятся к нижней части амортизационной стойки, в многорычажной – к одному из рычагов. На большинстве переднеприводных автомобилей стойки находятся в передней подвеске, но на некоторых моделях (например, Subaru Outback) они установлены и сзади.

Визуально стойка стабилизатора выглядит как металлический стержень длиной 15–30 см с шаровыми шарнирами или резиновыми втулками на концах. Шарниры защищены резиновыми пыльниками, которые часто рвутся при износе. На фото стойку легко опознать по характерной форме: один конец крепится к стабилизатору (изогнутый металлический прут), другой – к подвижному элементу подвески.

Чтобы найти стойки, поднимите автомобиль на подъемнике или загоните на яму. Стабилизатор поперечной устойчивости – это П-образный прут, проходящий под днищем перпендикулярно движению. От него отходят две стойки: по одной с каждой стороны. На передней оси они обычно расположены ближе к колесам, на задней – ближе к центру кузова. У внедорожников (например, Toyota Land Cruiser) стойки могут быть длиннее из-за увеличенного дорожного просвета.

На некоторых моделях (например, Volkswagen Golf MK5) стойки стабилизатора интегрированы в конструкцию амортизационной стойки и визуально сливаются с ней. В таких случаях ориентируйтесь на шаровые шарниры: они всегда направлены в сторону стабилизатора. Если пыльник порван или из шарнира вытекает смазка – стойка требует замены.

При диагностике обращайте внимание на зазоры в шарнирах. Возьмитесь за стойку рукой и покачайте её вверх-вниз: люфт более 2–3 мм указывает на износ. На автомобилях с резиновыми втулками (например, Renault Logan) проверяйте трещины на втулках – они приводят к стукам при проезде неровностей.

Стойки стабилизатора редко выходят из строя одновременно. Чаще ломается одна, поэтому при замене рекомендуется менять парой – даже если вторая выглядит исправной. Это связано с неравномерным износом: новая стойка будет работать под другой нагрузкой, что ускорит поломку оставшейся старой.

На рынке представлены стойки с разными типами креплений: болтовые (например, у BMW E39) и защелкивающиеся (у многих моделей Hyundai). Перед покупкой сверьтесь с каталогом запчастей по VIN-коду: длина и угол наклона шарниров могут отличаться даже в рамках одной модели в зависимости от года выпуска.

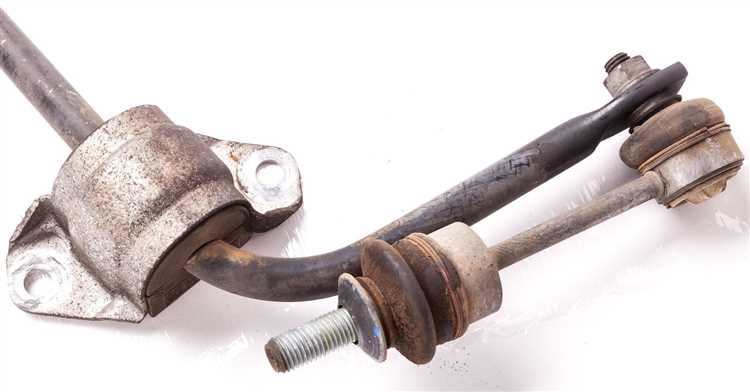

Как проверить состояние стоек без разборки по внешним признакам

Начните с визуального осмотра корпуса стойки: следы масляных подтёков, даже засохшие, указывают на потерю герметичности сальника и неизбежную утечку рабочей жидкости. Особое внимание уделите зоне вокруг штока – ржавчина или коррозия на его поверхности свидетельствуют о повреждении хромированного покрытия, что приведёт к ускоренному износу уплотнений. Проверьте пыльник: трещины, разрывы или смещение от штатного положения означают попадание грязи и влаги внутрь, что выведет стойку из строя в течение 5–10 тысяч километров. На амортизаторах с газовым подпором обратите внимание на состояние сварных швов корпуса – микротрещины или вздутия металла говорят о перегреве и потере рабочих характеристик.

Проведите тест на раскачку: нажмите на крыло автомобиля с усилием 30–50 кг и резко отпустите. Исправная стойка погасит колебания за 1–1,5 цикла; если кузов продолжает качаться 2 и более раз – амортизатор не выполняет демпфирующую функцию. При движении обратите внимание на поведение автомобиля: стуки на мелких неровностях (до 20 мм) при скорости 20–40 км/ч, чрезмерное раскачивание кузова на волнах асфальта или «плавание» на прямой при скорости свыше 80 км/ч – прямые признаки износа. На мокром покрытии или при торможении на неровностях неисправные стойки проявляются увеличением тормозного пути на 15–25% из-за нестабильного контакта колёс с дорогой.
