Audi A6 C5 (1997–2004) оснащалась несколькими типами сигналов, различающимися по расположению и принципу работы. Основной звуковой сигнал чаще всего находится за передним бампером, слева или справа от радиатора, в зависимости от комплектации. В модификациях с дополнительным пневматическим сигналом (например, в версиях Avant или с пакетом S-line) второй динамик может быть установлен под капотом ближе к лобовому стеклу или в нише левого крыла. Проверку начинайте с визуального осмотра этих зон – сигналы крепятся на металлических кронштейнах болтами М6 или М8, часто скрытыми под пластиковыми накладками.
Электрическая цепь сигнала управляется через реле J4 (номер в схеме 8E0 951 253), расположенное в блоке предохранителей под торпедой со стороны водителя. Питание подаётся по проводу T32/17 (красно-чёрный, сечение 1,5 мм²) через предохранитель S13 (10 А). При отсутствии звука первым делом проверьте этот предохранитель мультиметром – обрыв или окисление контактов здесь встречается в 60% случаев. Если предохранитель цел, прозвоните цепь от реле до сигнала: сопротивление исправного динамика должно составлять 2–4 Ом, а напряжение на клеммах при нажатии кнопки на руле – не менее 11,5 В.
В моделях с многофункциональным рулём сигнал активируется через блок управления подушками безопасности (J234) и шлейф контактного кольца. Частая проблема – износ графитовых дорожек на кольце, приводящий к пропаданию контакта. Для проверки снимите подушку безопасности (отключите аккумулятор за 10 минут до работ) и осмотрите кольцо на наличие трещин или потемнений. При необходимости замените его целиком – артикул оригинальной детали 4B0 959 653 B. Если сигнал работает только при повороте руля в одну сторону, проблема именно в контактном кольце.
Для диагностики пневматического сигнала (если установлен) проверьте компрессор, расположенный за правым передним колесом или в багажнике. Компрессор включается по команде от блока комфорта (J393) через реле J317. Подайте напрямую 12 В на клеммы компрессора – если он не запускается, замените его (артикул 4B0 951 661 A). Шланги пневмосистемы часто перетираются о кромки кузова – осмотрите их на наличие микротрещин, особенно в местах изгибов у бампера и крыла.
Где искать сигнал на Audi A6 C5: инструкция по поиску
Проверьте реле сигнализации (K136), установленное в блоке предохранителей под торпедой слева. На Audi A6 C5 оно маркировано как «Relay for Alarm System» и имеет номер 443 951 253. Снимите реле и подайте напряжение 12 В на контакты 85 и 86 – должен раздаться щелчок. Если реле неисправно, замените его на идентичное (например, от VW Passat B5 с тем же номером). При отсутствии реакции прозвоните цепь питания: напряжение на контакте 30 должно быть 12 В при включённом зажигании.
Если сигнал не реагирует на брелок, проверьте приёмник (Receiver Unit) под обшивкой потолка у заднего стекла. На Audi A6 C5 он совмещён с антенным усилителем. Отсоедините разъём и измерьте напряжение на контакте 15 (питание) – должно быть 12 В. При отсутствии напряжения проверьте предохранитель S23 (10 А) в блоке под торпедой. Если питание есть, но брелок не работает, замените приёмник (номер детали 4B0 951 173).
В случае, когда сигнал срабатывает самопроизвольно, осмотрите концевики дверей и багажника. На водительской двери концевик расположен в замке – разберите дверную карту и проверьте провода на излом. На багажнике концевик находится под пластиковой накладкой замка. Прозвоните цепь: при закрытой двери сопротивление должно быть 0 Ом, при открытой – бесконечность. Если показания не меняются, замените концевик (номер 4B0 959 883 для передних дверей).
Для проверки сирены (Alarm Horn) загляните под передний бампер с правой стороны. Отсоедините разъём и подайте 12 В напрямую на контакты сирены – должен раздаться звук. Если реакции нет, замените сирену (номер 8D0 951 631). При наличии звука прозвоните провода до блока комфорта: обрыв часто возникает в гофре между дверью и стойкой. Также проверьте предохранитель S27 (15 А) в блоке под капотом – он отвечает за питание сирены.
Какие симптомы указывают на проблемы с сигналом в Audi A6 C5
Первый признак неисправности – нестабильная работа центрального замка при попытке снять автомобиль с охраны. Если брелок не реагирует с первого нажатия, а замки срабатывают через раз или только после нескольких попыток, проблема кроется в приемнике сигнала или антенном модуле. В Audi A6 C5 (1997–2004 гг.) приемник интегрирован в блок комфорта, расположенный под задним сиденьем со стороны водителя. Проверьте контакты разъема T32/12 (питание +12В) и T32/28 (масса) – окисление здесь вызывает сбои.
Второй симптом – отсутствие реакции на брелок при видимой исправности батарейки. Если светодиод на брелке мигает, но машина не реагирует, проверьте антенну сигнализации. В C5 она встроена в заднее стекло (обогрев) и подключается через разъем T10k/8 (коричнево-желтый провод). Обрыв нити антенны или повреждение контактов в разъеме T10k приводит к ослаблению сигнала. Для диагностики прозвоните провод мультиметром – сопротивление должно быть в пределах 5–15 Ом.
Третий характерный признак – самопроизвольное срабатывание сигнализации без видимых причин. Чаще всего это связано с неисправностью датчика удара или его проводки. В Audi A6 C5 датчик расположен под пластиковой накладкой передней стойки со стороны водителя. Проверьте разъем T4a/1 (питание) и T4a/2 (сигнал) – напряжение должно быть стабильным 5В. Если датчик исправен, осмотрите проводку на предмет перетирания о металлические кромки кузова.
Четвертый симптом – некорректная работа иммобилайзера. Если двигатель запускается, но сразу глохнет, а на панели приборов мигает символ ключа, проблема в считывании чипа брелка. В C5 используется система иммобилайзера III поколения, где считывающая катушка расположена вокруг замка зажигания. Проверьте разъем T10d/4 (питание катушки) и T10d/5 (сигнал) – обрыв или короткое замыкание здесь блокирует запуск. Также убедитесь, что чип в ключе не поврежден (попробуйте запасной ключ).
Пятый признак – отсутствие звукового сигнала при срабатывании охранной системы. В Audi A6 C5 звуковой сигнал подключен через реле J419, расположенное в блоке предохранителей под рулевой колонкой. Проверьте предохранитель S237 (10А) и реле – при нажатии на брелок должно слышаться характерное щелканье. Если реле исправно, прозвоните провод от блока комфорта до сирены (разъем T2a/1 и T2a/2) – обрыв часто возникает в гофре между дверью и стойкой.
Шестой симптом – задержка реакции на брелок при низких температурах. Если сигнал срабатывает только после прогрева салона, виноват кварцевый резонатор в приемнике блока комфорта. В холодную погоду его частота смещается, и прием сигнала ухудшается. Замена резонатора на 433,92 МГц решает проблему. Также проверьте напряжение на контакте T32/12 – при падении ниже 11,5В приемник работает нестабильно.
Седьмой признак – ложные срабатывания сигнализации при движении. Если система реагирует на вибрации дороги, отключите датчик удара через диагностический сканер (группа 46, канал 01). Если проблема сохраняется, проверьте крепление блока комфорта – ослабленные болты вызывают вибрации, которые воспринимаются как удар. В редких случаях помогает перепрошивка блока комфорта на актуальную версию ПО (для C5 – не ниже 0003).
Где расположены основные блоки управления сигнализацией в кузове
В Audi A6 C5 блоки управления сигнализацией интегрированы в штатную электронику, но их расположение зависит от типа установленной системы. Заводская охранная система (иммобилайзер и центральный замок) управляется через блок комфорта, который находится за вещевым ящиком переднего пассажира. Для доступа необходимо снять нижнюю панель торпедо – блок крепится на двух винтах и имеет характерный разъём с 32 контактами.
Послепродажные сигнализации чаще всего монтируются в следующих зонах:
- Под приборной панелью со стороны водителя – за пластиковой накладкой левого порога или за блоком предохранителей. Место удобно для подключения к CAN-шине, но уязвимо для влаги.
- В нише за магнитолой – если сигнализация подключена к аудиосистеме для управления звуковыми оповещениями. Блок фиксируется на металлическом кронштейне или двусторонним скотчем.
- В моторном отсеке – рядом с блоком управления двигателем (ЭБУ) или под аккумуляторной полкой. Такое расположение типично для систем с автозапуском, требующих прямого подключения к стартеру.
Блок управления штатной сигнализацией (если установлена заводская опция) может находиться в багажнике – за обшивкой левой боковины, рядом с блоком управления освещением. Там же часто размещают дополнительные датчики удара или объёма. Для проверки потребуется снять пластиковую накладку и отсоединить разъём с проводами питания (обычно красный – +12В, чёрный – масса).
При поиске блоков обращайте внимание на маркировку разъёмов: штатные модули Audi имеют обозначения типа «4B0 951 253» или «8D0 951 173», а послепродажные – наклейки с логотипами производителей (StarLine, Pandora, Sheriff). Если система подключена к CAN-шине, блок будет соединён с двумя витыми парами проводов (CAN-H и CAN-L), идущими к диагностическому разъёму OBD-II.
В редких случаях блок сигнализации прячут под сиденьем водителя или в дверной карте. Такое расположение характерно для систем с бесключевым обходом иммобилайзера – антенна обходчика монтируется рядом с замком зажигания, а основной модуль крепится под сиденьем на направляющих. Для доступа потребуется сдвинуть сиденье до упора вперёд и снять пластиковую заглушку.
Перед демонтажем блоков отключите аккумулятор – особенно если работаете в моторном отсеке или рядом с ЭБУ. Используйте мультиметр для проверки напряжения на проводах питания: на входе блока должно быть стабильные 12В, а на управляющих выходах – импульсы при срабатывании датчиков. Если блок не реагирует, проверьте предохранители (номер 15 или 30 в блоке под торпедо) и целостность проводки к датчикам.
Как проверить предохранители и реле, связанные с сигналом
На Audi A6 C5 за работу звукового сигнала отвечают предохранители и реле в блоке под рулевой колонкой (слева от водителя) и дополнительном блоке в моторном отсеке. В салонном блоке проверьте предохранитель S17 (номинал 15 А) – он защищает цепь сигнала. В моторном отсеке реле сигнала обозначено как J4 (или 433 по схеме VAG). Для доступа к предохранителям снимите крышку блока, на обратной стороне которой указана схема расположения. Визуально осмотрите плавкую вставку: если металлическая нить перегорела или корпус оплавлен, замените предохранитель на идентичный по номиналу.
Если предохранитель и реле исправны, проверьте проводку от рулевого переключателя до сигнала. Начните с контакта 5 разъема T32/5 (черно-желтый провод) на блоке управления комфортом – при нажатии на кнопку сигнала здесь должно появляться напряжение 12 В. Далее прозвоните цепь до сигнала (обычно два провода: плюс от реле и масса на кузове). Обрыв или короткое замыкание на линии устраняется восстановлением контакта или заменой поврежденного участка проводки.

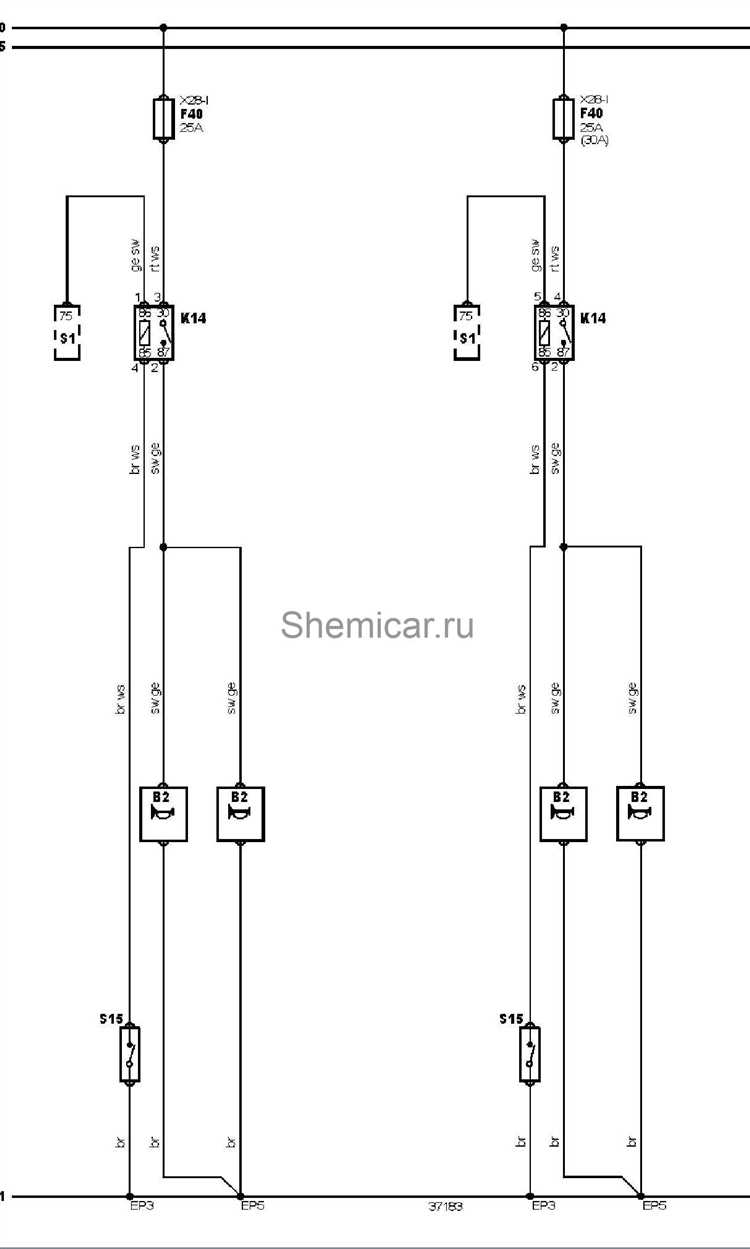

Пошаговая диагностика проводки от блока управления к сирене
Отсоедините разъем сирены, расположенный под передним бампером с левой стороны. Проверьте контакты на наличие окисления или деформации – особенно пины 1 (масса) и 2 (+12В при срабатывании). Используйте мультиметр в режиме прозвонки: подключите один щуп к минусовой клемме АКБ, второй – к пину 1 разъема. Сопротивление должно стремиться к нулю. Если показания выше 0,5 Ом, прочистите контакт или замените провод.
Найдите блок управления сигнализацией (обычно за бардачком или под панелью приборов). Отключите его разъем и идентифицируйте провода, идущие к сирене: чаще всего это тонкий провод красного или желтого цвета (управляющий сигнал) и черный (масса). Проверьте целостность цепи от блока до сирены прозвонкой: подсоедините щупы мультиметра к соответствующим контактам на разъеме блока и сирены. Обрыв или короткое замыкание укажут на поврежденный участок.
Прозвоните каждый провод по всей длине, особенно в местах изгибов и прохода через кузовные отверстия. На Audi A6 C5 проводка часто перетирается у креплений к лонжерону или возле моторного щита. Если мультиметр показывает сопротивление выше 1 Ом на метр провода, вскройте изоляцию и осмотрите жилу на предмет микротрещин. Восстановите поврежденный участок пайкой с термоусадкой или замените провод целиком.
Проверьте реле или транзисторный ключ в блоке управления, отвечающий за подачу питания на сирену. Для этого подайте +12В на управляющий провод сирены напрямую от АКБ через предохранитель на 10А. Если сирена сработает, неисправен блок или его выходной каскад. При отсутствии реакции замените сирену – на A6 C5 часто выходят из строя встроенные генераторы звука из-за попадания влаги.
Исключите влияние CAN-шины: отключите блок управления сигнализацией и проверьте, не появляются ли ошибки по CAN в диагностическом сканере. Если ошибки связаны с иммобилайзером или блоком комфорта, сбросьте их и повторите проверку. На некоторых моделях A6 C5 сигнализация интегрирована с штатной системой, и сбой в CAN может блокировать подачу сигнала на сирену.
Завершите диагностику проверкой предохранителя сирены (обычно F12 в блоке предохранителей салона, 15А). Если предохранитель цел, но сирена не работает, измерьте напряжение на управляющем проводе при активации сигнализации. Должно появляться +12В на 0,5–2 секунды. Отсутствие напряжения указывает на неисправность блока управления или обрыв цепи до него.
Как использовать диагностический сканер для поиска ошибок сигнала
Подключите диагностический сканер к разъёму OBD-II, расположенному под рулевой колонкой Audi A6 C5. Убедитесь, что зажигание включено (положение «ON»), но двигатель не запущен. Для корректного считывания используйте адаптеры с поддержкой протокола KWP2000 или CAN, так как ранние версии сканеров могут не распознать блоки управления автомобиля.
Выберите в меню сканера пункт «Диагностика» или «Чтение ошибок», затем укажите нужный блок управления – чаще всего это 01-Двигатель, 17-Приборная панель или 46-Комфортная система. Ошибки сигнала (например, отсутствие связи с датчиком или неисправность шины CAN) отображаются с кодами вида P0500, U1000 или специфичными для VAG, такими как 01314 (ошибка связи с блоком управления). Запишите все коды перед очисткой.
Проанализируйте сохранённые ошибки: временные (sporadic) могут указывать на плохой контакт, постоянные – на неисправность компонента. Например, код 00470 (ошибка датчика уровня топлива) часто связан с обрывом проводки в жгуте между баком и приборной панелью. Проверьте сопротивление цепей мультиметром: для CAN-шины оно должно составлять 60 Ом между проводами CAN-H и CAN-L.
Очистите ошибки через сканер и выполните тест-драйв, имитируя условия, при которых они возникали. Если ошибка появляется повторно, локализуйте неисправность с помощью осциллографа: сигнал на CAN-шине должен иметь амплитуду 2,5 В (CAN-H) и 2,5 В (CAN-L) с размахом ±1 В. Искажения формы волны указывают на короткое замыкание или помехи от генератора.
Для проверки отдельных датчиков используйте режим «Данные в реальном времени» в сканере. Например, при ошибке P0320 (неисправность датчика положения коленвала) сравните показания сканера с эталонными: частота сигнала на холостом ходу должна составлять 15–25 Гц, амплитуда – не менее 4 В. Если данные отсутствуют или нестабильны, проверьте питание датчика (5 В) и заземление.
При отсутствии ошибок, но наличии симптомов (например, не работает центральный замок), протестируйте шину LIN через сканер, выбрав блок 46-Комфортная система. Проверьте наличие связи с модулями дверей и багажника. Если сканер не видит один из модулей, прозвоните провода LIN (обычно фиолетовый/белый) на обрыв или замыкание на массу – сопротивление должно быть бесконечным, а напряжение в покое – около 12 В.
Проверка датчиков удара и объема: где находятся и как тестировать
Датчики удара и объема на Audi A6 C5 интегрированы в систему охранной сигнализации и расположены в строго определенных местах. Датчик удара (ударный сенсор) чаще всего установлен в центральной консоли за магнитолой или под передней панелью со стороны водителя. На моделях с заводской сигнализацией он может находиться в блоке управления сигнализацией (например, в районе бардачка или под торпедо). Датчик объема (микроволновый или ультразвуковой) размещен в салоне: на потолке между передним и задним сиденьями или в задней стойке кузова. Точное расположение зависит от года выпуска и комплектации – проверяйте сервисную документацию для вашего VIN.
Для диагностики датчиков потребуется мультиметр, диагностический сканер (например, VCDS) и базовые навыки работы с электрическими цепями. Начните с проверки питания и сигнальных линий:
- Отсоедините разъем датчика удара. Проверьте наличие напряжения +12 В на контактах питания (обычно красный или желтый провод) при включенном зажигании. Если напряжения нет – обрыв в цепи или неисправность блока сигнализации.
- Измерьте сопротивление между сигнальным проводом (часто белый или зеленый) и массой. Нормальное значение – 2–5 кОм. Если сопротивление стремится к нулю или бесконечности – датчик неисправен.
- Для датчика объема подключите сканер и активируйте режим самодиагностики. В меню «Central Locking» или «Alarm System» найдите пункт «Volume Sensor Test». Если сканер не видит датчик – проверьте проводку или замените сенсор.
Тестирование датчика удара на работоспособность проводится механическим воздействием. Снимите датчик, подключите его к разъему и легкими постукиваниями по корпусу проверьте реакцию сигнализации. В исправном состоянии система должна среагировать на удар средней силы (не сильный, чтобы не повредить сенсор). Если реакции нет – замените датчик. Для датчика объема используйте имитацию движения в салоне: при включенной сигнализации махните рукой перед сенсором. Сигнализация должна среагировать на изменение объема воздуха. Если реакции нет – проверьте настройки чувствительности в блоке управления или замените датчик.
При замене датчиков учитывайте совместимость с вашей системой. На Audi A6 C5 используются датчики с разными артикулами: например, 4B0 951 177 для ударного сенсора и 4B0 951 173 для объемного. После установки нового датчика выполните калибровку через диагностический сканер: в меню «Basic Settings» выберите пункт «Sensor Adjustment» и следуйте инструкциям. Без калибровки система может работать некорректно или выдавать ложные срабатывания.
Как прозвонить цепи питания и массы сигнализации мультиметром
Перед началом проверки отключите аккумулятор автомобиля, чтобы избежать короткого замыкания или повреждения электроники. Сигнализация Audi A6 C5 питается от двух основных цепей: постоянного питания (+12 В) и массы (GND). Найдите блок управления сигнализацией – обычно он расположен за панелью приборов, в районе бардачка или под центральной консолью. Отсоедините разъем от блока и подготовьте мультиметр в режиме измерения постоянного напряжения (DCV) на пределе 20 В.
Подключите черный щуп мультиметра к минусовой клемме аккумулятора или к заведомо исправной точке массы кузова. Красный щуп поочередно прикладывайте к контактам разъема, соответствующим питанию сигнализации. На большинстве систем это контакты с маркировкой +12V, 30 или B+. При включенном зажигании напряжение должно быть в пределах 11,5–14,5 В. Если показания ниже 11 В – проверьте предохранитель, реле или проводку на предмет окисления.
Для проверки массы найдите контакт с обозначением GND, M или 31 в разъеме сигнализации. Переведите мультиметр в режим прозвонки (звуковой сигнал) или измерения сопротивления (Ω) на пределе 200 Ом. Подключите один щуп к контакту массы в разъеме, второй – к минусовой клемме аккумулятора. Сопротивление должно быть близким к 0 Ом, а мультиметр издавать непрерывный звук. Если сопротивление выше 1 Ом или звука нет – ищите обрыв или коррозию в проводе.
Проверьте целостность проводов от блока сигнализации до точек подключения. Для этого отсоедините разъемы с обеих сторон (например, у блока и у точки подключения к штатной проводке). Переведите мультиметр в режим прозвонки и поочередно соедините щупы с одноименными контактами на разных концах провода. Отсутствие звука указывает на обрыв, а высокое сопротивление – на повреждение изоляции или окисление.
Обратите внимание на штатные точки подключения сигнализации в Audi A6 C5: постоянное питание (+12 В) часто берется с контакта 30 в блоке предохранителей (например, предохранитель F17 на 10 А), а масса – с болта крепления панели приборов или кузовного элемента. Проверьте эти точки напрямую: подключите красный щуп к контакту 30, черный – к массе. Напряжение должно быть стабильным даже при выключенном зажигании.
Если сигнализация не реагирует на брелок, но питание и масса в норме, проверьте цепь управления центральным замком. Найдите провода, идущие от блока сигнализации к активаторам дверей (обычно тонкие провода белого, зеленого или желтого цвета). Прозвоните их на обрыв и замыкание на массу. При срабатывании брелока мультиметр в режиме DCV должен показывать кратковременные импульсы напряжения ±12 В на соответствующих контактах.
При проверке реле сигнализации (если оно используется) снимите его с колодки и прозвоните контакты 85 и 86 (управляющая обмотка) на сопротивление 50–120 Ом. Контакты 30 и 87 должны быть разомкнуты в состоянии покоя и замыкаться при подаче напряжения на обмотку. Для проверки подайте +12 В на контакт 85, а массу – на 86. Если реле не щелкает – оно неисправно.
Завершив проверку, восстановите все соединения и подключите аккумулятор. Проверьте работу сигнализации, включая все функции: постановку на охрану, срабатывание датчиков, открытие багажника. Если проблема сохраняется – ищите неисправность в самом блоке управления или в программных настройках. В сложных случаях используйте диагностический сканер для считывания ошибок штатной электроники Audi.
