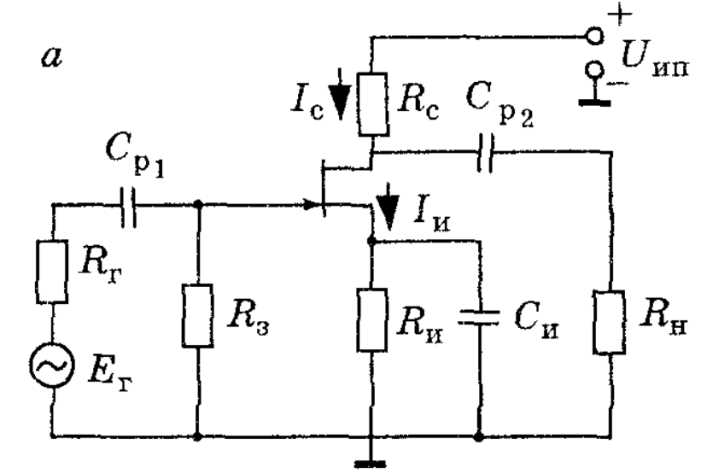

Чем определяется положение рабочей точки биполярного транзистора

Рабочая точка биполярного транзистора (БТ) определяет его режим работы и критически влияет на линейность, энергоэффективность и стабильность схемы. Неправильный выбор может привести к искажениям сигнала, перегреву или выходу из строя активного элемента. Основные параметры, которые необходимо учитывать: коллекторный ток I_C, напряжение коллектор-эмиттер U_CE и базовый ток I_B. Для маломощных транзисторов (например, 2N3904) оптимальный I_C обычно лежит в диапазоне 1–10 мА, а U_CE – 5–15 В. В усилителях мощности (например, MJE13003) эти значения могут достигать 1–5 А и 20–50 В соответственно.

Температурная стабильность рабочей точки зависит от схемы смещения. В простейшем случае фиксированного смещения дрейф I_C может превышать 10% при изменении температуры на 20°C. Для компенсации используют схемы с отрицательной обратной связью (ООС) или термостабилизирующие резисторы в цепи эмиттера. Например, добавление резистора R_E = 100 Ом при I_C = 5 мА снижает температурный коэффициент до 1–2% на 10°C. В высокочастотных схемах (f_T > 100 МГц) важно учитывать влияние паразитных емкостей, которые могут смещать рабочую точку на высоких частотах.

Для линейных усилителей рабочая точка выбирается в середине активной области выходных характеристик. Например, для транзистора КТ315Г при U_CE = 10 В и I_C = 5 мА коэффициент нелинейных искажений (КНИ) минимален. В ключевых схемах рабочая точка смещается в область насыщения (U_CE ≈ 0,2 В) или отсечки (I_C ≈ 0), где транзистор работает как электронный ключ. При этом время переключения зависит от скорости заряда/разряда барьерных емкостей: для 2N2222 оно составляет 10–50 нс.

В схемах с питанием от низковольтных источников (U_CC ≤ 3 В) выбор рабочей точки ограничен минимальным напряжением насыщения U_CE(sat). Например, для BC547 при I_C = 10 мА U_CE(sat) ≈ 0,2 В, что требует снижения I_C до 1–2 мА для сохранения линейности. В импульсных стабилизаторах рабочая точка динамически изменяется в зависимости от нагрузки, что требует использования быстродействующих транзисторов с f_T > 1 ГГц (например, BFR92P).

Как температурная стабильность влияет на выбор тока коллектора

Температурная зависимость параметров биполярного транзистора – ключевой фактор при выборе тока коллектора I_C. Коэффициент передачи тока базы h_FE увеличивается на 0,5–1% на каждый градус Цельсия, что приводит к росту I_C при фиксированном токе базы. Для кремниевых транзисторов (например, КТ315) при изменении температуры с 25°C до 75°C I_C может вырасти на 20–30%, если не принять меры по стабилизации. Это смещает рабочую точку, увеличивая рассеиваемую мощность и риск теплового пробоя.

Ток утечки коллектор-база I_CBO удваивается каждые 10°C, что особенно критично для германиевых транзисторов (например, ГТ308), где при 25°C I_CBO составляет 1–5 мкА, а при 75°C – до 100 мкА. В схемах с высоким сопротивлением в цепи базы (например, >100 кОм) этот ток может стать соизмеримым с током базы, вызывая неконтролируемое увеличение I_C. Для минимизации влияния I_CBO рекомендуется выбирать I_C не менее чем в 100 раз превышающий максимальное значение тока утечки при рабочей температуре.

Напряжение база-эмиттер U_BE уменьшается на 2–2,5 мВ/°C, что при фиксированном напряжении смещения приводит к росту I_C. В усилителях с непосредственной связью (например, в дифференциальных каскадах) это вызывает дрейф нуля. Для компенсации используют термостабильные схемы смещения, где I_C выбирают в диапазоне 0,5–5 мА: при меньших токах доминирует влияние I_CBO, при больших – рост h_FE и рассеиваемая мощность.

В ключевых схемах (например, в импульсных стабилизаторах) температурная нестабильность I_C влияет на время переключения и потери мощности. При повышении температуры снижается скорость нарастания тока коллектора из-за уменьшения подвижности носителей, что увеличивает динамические потери. Для транзисторов типа КТ819 оптимальный I_C в режиме насыщения составляет 0,1–0,3 от максимально допустимого, чтобы минимизировать влияние температурного дрейфа на параметры переключения.

При проектировании схем с жесткими требованиями к стабильности (например, прецизионные усилители) I_C выбирают в области минимальной температурной зависимости h_FE, которая для большинства кремниевых транзисторов лежит в диапазоне 1–10 мА. Дополнительно применяют термокомпенсацию с помощью диодов или транзисторов в цепи смещения, а также отрицательную обратную связь по постоянному току, снижая чувствительность I_C к температуре на порядок.

Определение допустимого диапазона напряжения коллектор-эмиттер для усилительных схем

Допустимый диапазон напряжения коллектор-эмиттер (U_КЭ) определяется предельными параметрами транзистора, указанными в технической документации. Основной ограничивающий фактор – максимально допустимое напряжение U_{КЭ макс}, превышение которого приводит к пробою перехода. Для большинства маломощных биполярных транзисторов (например, КТ315, 2N3904) U_{КЭ макс} составляет 30–45 В, для мощных (КТ819, MJE13003) – 60–150 В. Рабочее напряжение должно быть ниже этого значения на 20–30% для запаса по надёжности.

Минимальное напряжение U_КЭ ограничено режимом насыщения транзистора. При U_КЭ < 0,2–0,3 В транзистор переходит в насыщение, теряя усилительные свойства. Для линейного режима работы рекомендуется поддерживать U_КЭ не менее 1–2 В, чтобы избежать искажений сигнала. В схемах с низковольтным питанием (3–5 В) допустимый диапазон сужается до 0,5–3 В, что требует точного подбора резисторов в цепи смещения.

• Для малосигнальных усилителей (например, предварительных каскадов) оптимальный диапазон U_КЭ – 5–15 В. Это обеспечивает баланс между линейностью и энергоэффективностью.
• В выходных каскадах усилителей мощности (например, в двухтактных схемах) U_КЭ выбирают близким к половине напряжения питания, чтобы максимизировать размах выходного сигнала без ограничения.
• При работе с импульсными сигналами (например, в ключевых режимах) допустимо кратковременное снижение U_КЭ до 0,1–0,5 В, но длительное нахождение в насыщении увеличивает рассеиваемую мощность.

Температурные условия влияют на допустимый диапазон U_КЭ. При повышении температуры кристалла на каждые 10°C максимальное напряжение U_{КЭ макс} снижается на 5–10%. Например, для транзистора 2N2222 при 25°C U_{КЭ макс} = 40 В, а при 100°C – уже 30 В. В схемах с высокой рассеиваемой мощностью необходимо учитывать этот фактор при расчёте радиаторов.

Влияние сопротивления нагрузки на выбор U_КЭ критично в усилителях с непосредственной связью. При низкоомной нагрузке (например, 4–8 Ом в аудиоусилителях) напряжение U_КЭ должно быть достаточным для обеспечения требуемой амплитуды выходного сигнала без ограничения. Формула для расчёта минимального U_КЭ в этом случае:

U_{КЭ мин} = U_{вых макс} + U_{КЭ нас} + I_{К макс} × R_Э,

где U_{вых макс} – максимальная амплитуда сигнала, U_{КЭ нас} – напряжение насыщения (0,2–0,5 В), R_Э – сопротивление эмиттерного резистора.

В схемах с отрицательной обратной связью (ООС) допустимый диапазон U_КЭ расширяется за счёт стабилизации рабочей точки. ООС компенсирует дрейф параметров транзистора, позволяя снизить запас по напряжению до 10–15% от U_{КЭ макс}. Однако при этом возрастают требования к точности расчёта цепей смещения, особенно в многокаскадных усилителях.

Практический пример: для усилителя на транзисторе КТ3102 с питанием 12 В и нагрузкой 1 кОм оптимальное U_КЭ = 6 В. Это обеспечивает размах сигнала ±5 В без ограничения, при этом рассеиваемая мощность не превышает 36 мВт (P = U_КЭ × I_К, где I_К = 6 мА). При снижении U_КЭ до 3 В размах сигнала уменьшается до ±2 В, а при повышении до 9 В возрастает риск пробоя при выбросах напряжения.

Роль сопротивлений в цепях базы и эмиттера при фиксации рабочей точки

Сопротивление в цепи базы (R_B) определяет ток смещения, задающий положение рабочей точки транзистора. При типичных значениях β (100–300) и напряжении питания U_CC = 12 В, выбор R_B в диапазоне 100–500 кОм обеспечивает ток базы I_B = 10–100 мкА. Превышение верхнего предела снижает стабильность точки из-за температурной зависимости β, а занижение – увеличивает потребление и смещает точку в область насыщения. Для кремниевых транзисторов оптимальное соотношение: R_B ≈ (U_CC – 0.7 В) / (I_C/β), где I_C – требуемый коллекторный ток.

Сопротивление эмиттера (R_E) стабилизирует рабочую точку за счет отрицательной обратной связи по току. При I_C = 1–10 мА типовые значения R_E составляют 100–1000 Ом. Падение напряжения на R_E (0.1–1 В) компенсирует температурный дрейф U_BE (≈ –2 мВ/°C), сохраняя I_C постоянным. Например, при R_E = 500 Ом и I_C = 2 мА обратная связь снижает влияние β на 50–70%, но требует увеличения U_CC на 1–2 В для сохранения динамического диапазона.

Комбинация R_B и R_E формирует делитель напряжения, критичный для термостабильности. Коэффициент стабильности S = ΔI_C/ΔI_CBO минимизируется при R_B/R_E ≤ 10. Для транзисторов с I_CBO = 10 нА при 25°C и ростом до 1 мкА при 100°C, S ≤ 10 гарантирует изменение I_C не более 10 мкА. В схемах с фиксированным смещением R_B = 10 R_E – компромисс между стабильностью и энергопотреблением.

Влияние R_E на входное сопротивление каскада (R_вх) описывается формулой R_вх ≈ β·R_E. При R_E = 1 кОм и β = 200 R_вх достигает 200 кОм, что снижает нагрузку на предыдущий каскад. Однако увеличение R_E свыше 2 кОм ведет к падению коэффициента усиления по напряжению (K_U ≈ –R_C/R_E) и требует коррекции R_C. Для каскадов с K_U = 10–50 рекомендуется R_E = 0.1–0.5 кОм.

При проектировании цепей смещения критичен выбор R_B с учетом разброса β. Для транзисторов с β = 100–300 и I_C = 5 мА расчетное R_B = 220 кОм при β = 200 обеспечит I_C = 4.5–5.5 мА. Для минимизации разброса используют подстроечные резисторы или схемы с автоматическим смещением, где R_B заменяется делителем из двух резисторов с соотношением 1:10, снижающим зависимость от β до 10%.

Влияние параметров h-параметров транзистора на положение рабочей точки

Параметр h₁₁ (входное сопротивление транзистора в схеме с общим эмиттером) напрямую определяет ток базы при заданном напряжении база-эмиттер. Для кремниевых транзисторов типичное значение h₁₁ составляет 1–10 кОм, что при фиксированном напряжении смещения U_БЭ ≈ 0,6–0,7 В задаёт ток базы в диапазоне 60–700 мкА. Увеличение h₁₁ на 20% смещает рабочую точку в область меньших токов коллектора, снижая коэффициент усиления по току h₂₁ на 5–15% из-за нелинейности входной характеристики.

h₂₁ (коэффициент передачи тока базы) критически влияет на положение рабочей точки через зависимость I_К = h₂₁ · I_Б. При изменении h₂₁ от 50 до 200 (типичный разброс для маломощных транзисторов) ток коллектора при том же I_Б возрастает в 4 раза. Для стабилизации рабочей точки рекомендуется использовать отрицательную обратную связь по току (например, резистор в цепи эмиттера), компенсирующую разброс h₂₁ до ±30%. Без обратной связи разброс h₂₁ приводит к смещению U_КЭ на 0,3–1,5 В при фиксированном R_К.

Параметр h₁₂ (коэффициент обратной связи по напряжению) вносит коррекцию в положение рабочей точки через зависимость U_БЭ = h₁₂ · U_КЭ. Для большинства транзисторов h₁₂ ≈ 10⁻⁴–10⁻³, что при U_КЭ = 5 В даёт поправку к U_БЭ в пределах 0,5–5 мВ. В схемах с высоким R_К (>10 кОм) влияние h₁₂ становится заметным: при увеличении U_КЭ на 1 В ток базы снижается на 0,1–1 мкА, смещая рабочую точку в область меньших токов. Для минимизации эффекта рекомендуется выбирать R_К ≤ 5 кОм или применять схемы с фиксированным током базы.

h₂₂ (выходная проводимость) определяет наклон выходных характеристик транзистора и влияет на стабильность U_КЭ при изменении коллекторного напряжения. Типичные значения h₂₂ для маломощных транзисторов – 10–100 мкСм. При R_К = 2 кОм и h₂₂ = 50 мкСм изменение U_КЭ на 1 В вызывает приращение тока коллектора на 100 мкА, что эквивалентно смещению рабочей точки на 0,2 В. Для снижения зависимости от h₂₂ используют схемы с динамической нагрузкой или уменьшают R_К до значений, при которых h₂₂ · R_К ≤ 0,1.

Взаимосвязь h-параметров проявляется в температурной нестабильности рабочей точки. При нагреве транзистора на 20°C h₁₁ снижается на 10–20%, h₂₁ возрастает на 5–10%, а h₂₂ увеличивается на 20–50%. Совместное действие этих факторов приводит к дрейфу I_К на 15–40% при отсутствии термокомпенсации. Для стабилизации применяют терморезисторы в цепи смещения или диоды, включённые в базовую цепь, с температурным коэффициентом −2 мВ/°C, компенсирующим изменение U_БЭ.

При проектировании схем с биполярными транзисторами расчёт рабочей точки должен учитывать не только номинальные значения h-параметров, но и их разброс. Например, для транзистора КТ315Г h₂₁ варьируется от 50 до 350, что требует выбора R_Б с запасом по току базы не менее 300%. В прецизионных схемах используют метод последовательных приближений: задают начальное положение рабочей точки, измеряют реальные h-параметры в этой точке, корректируют смещение и повторяют цикл до достижения требуемой точности.

Выбор рабочей точки для минимизации нелинейных искажений сигнала

Нелинейные искажения в биполярном транзисторе возникают из-за нелинейности входной и выходной характеристик, а также зависимости коэффициента передачи тока (β) от коллекторного тока. Для их минимизации рабочую точку выбирают в области, где транзистор работает в режиме малого сигнала, а крутизна передаточной характеристики максимально линейна. Оптимальный диапазон коллекторного тока (I_C) для кремниевых транзисторов составляет 0,5–5 мА, где β изменяется не более чем на 10–15% от номинального значения. При этом напряжение коллектор-эмиттер (U_CE) должно превышать 1–2 В, чтобы избежать насыщения и отсечки.

Ключевые параметры, влияющие на искажения:

• Ток покоя базы (I_B) – должен обеспечивать симметричное усиление положительной и отрицательной полуволн сигнала. Для этого рабочую точку смещают в середину линейного участка входной характеристики, где зависимость I_C(I_B) близка к линейной.
• Температурная стабильность – при повышении температуры на 10°C ток I_C увеличивается на 5–10%, что смещает рабочую точку. Для компенсации используют термостабилизацию с резистором в цепи эмиттера (R_E ≥ 0,1·R_C) или терморезисторы в цепи смещения.
• Амплитуда входного сигнала – не должна превышать 10–20 мВ для маломощных транзисторов (например, КТ315), иначе возникают искажения из-за нелинейности входной характеристики. Для сигналов большей амплитуды применяют схемы с обратной связью или составные транзисторы.

Практический метод выбора рабочей точки включает расчет по постоянному току с последующей корректировкой по осциллограмме выходного сигнала. На вход подают синусоидальный сигнал с частотой 1 кГц и амплитудой, равной 50% от максимально допустимой. Рабочую точку смещают до достижения минимальных искажений (коэффициент гармоник THD ≤ 0,5%). Для усилителей класса A оптимальное соотношение: I_C ≈ 0,5·I_{C max}, U_CE ≈ 0,5·U_CC, где U_CC – напряжение питания.

Расчет смещения базы с учетом разброса коэффициента усиления по току

Коэффициент усиления по току h_FE биполярных транзисторов одного типа может отличаться в 2–5 раз даже в пределах одной партии. Например, для транзистора КТ315Б h_FE варьируется от 30 до 120. При фиксированном токе базы I_B это приводит к недопустимому разбросу коллекторного тока I_C, что нарушает рабочую точку. Для стабилизации используют схемы с отрицательной обратной связью по току или напряжению, но их расчет требует учета минимального и максимального значений h_FE.

В схеме с резистивным делителем напряжения на базе (рис. 1) ток базы определяется как I_B = (U_R2 – U_BE) / R_B, где U_R2 – напряжение на нижнем плече делителя, R_B – эквивалентное сопротивление базовой цепи. При h_{FE_min} = 30 и h_{FE_max} = 120 коллекторный ток изменится в 4 раза. Чтобы ограничить разброс I_C до ±20%, сопротивление R_B должно удовлетворять условию: R_B ≤ (U_R2 – U_BE) / (1.2 · I_{C_max} / h_{FE_min}). Для I_{C_max} = 5 мА и U_R2 = 2 В получаем R_B ≤ 10 кОм.

Применение эмиттерного резистора R_E снижает зависимость от h_FE. В схеме с R_E ток коллектора определяется как I_C ≈ (U_R2 – U_BE) / (R_E + R_B/h_FE). Для стабилизации I_C при разбросе h_FE необходимо выполнение R_E ≫ R_B/h_{FE_min}. Например, при R_B = 10 кОм и h_{FE_min} = 30 требуется R_E ≥ 330 Ом. Увеличение R_E до 1 кОм снижает влияние h_FE на I_C до ±5%.

Для прецизионных схем используют метод итеративного расчета. Задают начальное значение I_C (например, 1 мА) и вычисляют I_B = I_C / h_{FE_min}. Затем корректируют R_B и R_E с учетом падения напряжения на R_E и повторяют расчет до сходимости. При U_CC = 12 В, R_C = 2 кОм и R_E = 1 кОм рабочая точка стабилизируется при U_CE ≈ 6 В с отклонением не более ±0.3 В при изменении h_FE от 30 до 120.

Как избежать насыщения и отсечки транзистора при изменении входного сигнала

Для предотвращения насыщения и отсечки необходимо обеспечить рабочую точку транзистора в активном режиме с запасом по напряжению и току. Рассчитайте напряжение смещения базы (V_BE) так, чтобы при максимальной амплитуде входного сигнала напряжение на базе не превышало 0,7 В (для кремниевых транзисторов) и не опускалось ниже 0,5 В. Используйте делитель напряжения с резисторами R₁ и R₂, где R₂ = (V_BE / I_B) × (V_CC / V_BE − 1), а ток делителя должен в 5–10 раз превышать ток базы (I_B). Для температурной стабилизации добавьте резистор в цепь эмиттера (R_E), выбрав его значение из условия R_E = (0,1–0,3) × R_C, где R_C – сопротивление коллектора. Это снизит влияние разброса параметров транзистора и температурных дрейфов.

При динамическом изменении сигнала ограничьте его амплитуду с помощью цепей обратной связи или фиксирующих диодов. Например, включите диод Шоттки параллельно переходу база-коллектор для предотвращения насыщения: при приближении V_CE к 0,2–0,3 В диод открывается, отводя избыточный ток базы. Для защиты от отсечки используйте отрицательную обратную связь по току эмиттера, подключив конденсатор C_E параллельно R_E – это сохранит постоянную составляющую тока эмиттера при быстрых изменениях сигнала. Рассчитайте C_E по формуле C_E ≥ 1 / (2πf_minR_E), где f_min – нижняя граничная частота сигнала.

Практическое применение делителя напряжения для стабилизации рабочей точки

Делитель напряжения на резисторах R1 и R2 – основной метод задания базового тока биполярного транзистора в схемах с общим эмиттером. Для кремниевых транзисторов (например, КТ315, 2N3904) оптимальное соотношение R1/R2 выбирают в диапазоне 3–10, чтобы обеспечить ток базы 10–100 мкА при напряжении питания 5–15 В. При этом падение напряжения на R2 должно составлять 0,6–0,7 В для открытого перехода база-эмиттер. Например, при Uпит=12 В и R1=100 кОм, R2=22 кОм даст Uбэ≈0,7 В, а ток делителя (≈100 мкА) в 5–10 раз превысит ток базы, минимизируя влияние температурного дрейфа h21э.

Стабильность рабочей точки зависит от температурной зависимости параметров транзистора. При повышении температуры на 10°C ток коллектора кремниевого транзистора растет на 5–10% из-за снижения Uбэ (≈-2 мВ/°C) и увеличения h21э. Делитель с низкоомными резисторами (R1=10 кОм, R2=2,2 кОм при Uпит=9 В) снижает влияние этих изменений: ток делителя (≈0,8 мА) стабилизирует Uбэ, а эмиттерный резистор Re=1 кОм создает обратную связь по току, уменьшая дрейф Iк на порядок. Для германиевых транзисторов (например, МП42) Re увеличивают до 2–5 кОм из-за большей температурной нестабильности.

В таблице приведены типовые значения резисторов для делителя при разных напряжениях питания и токах коллектора (Iк=1 мА, h21э=100):

Для расчета делителя используют формулу: R2 = (Uбэ * R1) / (Uпит — Uбэ), где Uбэ=0,65 В для кремния. При Iк>5 мА R1 и R2 уменьшают пропорционально, сохраняя соотношение R1/R2≈4–5.
