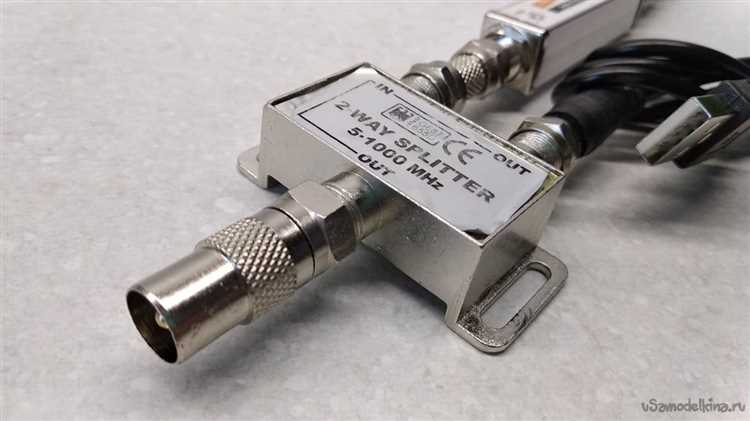

Что такое инжектор питания для антенны

Инжектор питания антенны – это устройство, обеспечивающее подачу постоянного напряжения или управляющих сигналов через коаксиальный кабель без нарушения высокочастотного тракта. Его основная задача – разделение ВЧ-сигнала и постоянного тока, что позволяет запитывать активные элементы антенны (например, предусилители, конвертеры) без дополнительных проводов. Типовые схемы инжекторов строятся на основе дросселей и разделительных конденсаторов, где дроссели блокируют ВЧ-сигнал, пропуская постоянный ток, а конденсаторы выполняют обратную функцию.

В системах спутникового и эфирного телевидения инжекторы применяются для питания малошумящих усилителей (LNB) на антеннах Ku- и C-диапазонов. Стандартное напряжение питания LNB составляет 13/18 В (для переключения поляризации) с возможностью добавления 22 кГц тонального сигнала для управления конвертерами. При проектировании инжектора критически важно учитывать импеданс кабеля (обычно 75 Ом) и частотный диапазон – для Ku-диапазона (10,7–12,75 ГГц) требуются компоненты с минимальными потерями на высоких частотах.

Для радиолюбительских и профессиональных радиосистем инжекторы используются в активных антеннах и ретрансляторах. Например, в системах радиосвязи на частотах 144–430 МГц инжектор позволяет подавать питание на предусилитель, расположенный непосредственно на антенне, снижая потери в кабеле. При выборе компонентов рекомендуется использовать дроссели с индуктивностью 10–100 мкГн и конденсаторы с рабочим напряжением не менее 50 В, чтобы избежать пробоя при скачках напряжения.

В промышленных приложениях, таких как системы радиолокации или беспроводной передачи данных, инжекторы интегрируются в состав фазированных антенных решеток. Здесь они обеспечивают питание не только усилителей, но и управляющих схем фазовращателей. Для работы в диапазоне 3–30 ГГц требуются прецизионные компоненты с низкой паразитной емкостью и высокой добротностью, чтобы минимизировать искажения сигнала. При монтаже инжектора на печатную плату важно соблюдать минимальную длину проводников и использовать экранирование для подавления помех.

При самостоятельном изготовлении инжектора ключевыми параметрами являются входное сопротивление, потери на проход и максимальный ток нагрузки. Для проверки работоспособности рекомендуется использовать векторный анализатор цепей или осциллограф с высокоомным пробником. В случае нестабильной работы системы следует проверить наличие паразитных резонансов в цепи питания и при необходимости скорректировать номиналы компонентов.

Инжектор питания антенны: принцип работы и применение

Инжектор питания антенны (bias tee) – устройство, объединяющее радиочастотный сигнал и постоянное напряжение в одном коаксиальном кабеле. Его основная задача – подача питания на активные компоненты антенной системы (усилители, конвертеры, LNB) без создания помех для передаваемого сигнала. Конструктивно инжектор состоит из дросселя, разделительного конденсатора и иногда стабилизирующих элементов. Дроссель блокирует прохождение ВЧ-сигнала в цепь питания, а конденсатор изолирует постоянное напряжение от радиочастотного тракта.

Типовые рабочие параметры инжекторов зависят от частотного диапазона и мощности. Для спутниковых систем Ku-диапазона (10,7–12,75 ГГц) используются инжекторы с полосой пропускания до 2,5 ГГц и током до 500 мА. В системах LTE/5G (600 МГц–6 ГГц) применяются модели с током до 1 А и минимальными потерями на частотах выше 3 ГГц. Важный параметр – развязка между ВЧ-портом и цепью питания, которая должна превышать 30 дБ для предотвращения утечек сигнала.

• Пассивные инжекторы – простые устройства без активных компонентов, подходят для маломощных систем (до 200 мА).
• Активные инжекторы – содержат встроенные стабилизаторы напряжения, обеспечивают защиту от перегрузок и коротких замыканий.
• Универсальные модели – поддерживают широкий диапазон напряжений (9–24 В) и токов (до 2 А), используются в профессиональных установках.

Принцип работы основан на разделении сигналов по частоте. Постоянное напряжение (DC) подается через дроссель, который представляет высокое сопротивление для ВЧ-сигнала, но пропускает постоянный ток. Конденсатор, установленный на ВЧ-порту, блокирует DC, но свободно пропускает радиочастотный сигнал. В результате оба сигнала передаются по одному кабелю без взаимных помех. Для минимизации потерь дроссель должен иметь индуктивность не менее 10 мкГн на частотах ниже 1 ГГц и до 1 мкГн для диапазонов выше 10 ГГц.

Применение инжекторов охватывает несколько ключевых областей:

1. Спутниковое телевидение – питание LNB через коаксиальный кабель, что исключает необходимость в отдельной линии питания.
2. Мобильные сети – подача напряжения на удаленные антенные усилители в системах MIMO и распределенных антенных системах (DAS).
3. Радиолюбительские системы – питание активных антенн и предусилителей в диапазонах HF/VHF/UHF.
4. Промышленные приложения – дистанционное управление и мониторинг датчиков с передачей данных и питания по одному кабелю.

При выборе инжектора критически важно учитывать импеданс системы (обычно 50 или 75 Ом), максимальный ток и рабочий диапазон частот. Например, для систем DVB-S2 с LNB на 13/18 В требуется инжектор с током не менее 350 мА и полосой пропускания до 2,15 ГГц. В случае использования с активными антеннами LTE рекомендуется выбирать модели с защитой от обратной полярности и встроенным предохранителем на 1,5–2 А. Монтаж инжектора должен выполняться как можно ближе к источнику питания, чтобы минимизировать падение напряжения на кабеле.

Распространенные ошибки при эксплуатации инжекторов включают неправильное подключение полярности, превышение допустимого тока и использование устройств с недостаточной развязкой. Это приводит к выходу из строя активных компонентов антенны или ухудшению качества сигнала. Для диагностики рекомендуется использовать анализатор спектра или ВЧ-осциллограф для проверки уровня сигнала на выходе инжектора. При падении напряжения более чем на 0,5 В на кабеле длиной 30 м следует заменить кабель на вариант с меньшим погонным сопротивлением (например, RG-6 вместо RG-59).

Что такое инжектор питания антенны и как он устроен

Инжектор питания антенны – устройство, обеспечивающее подачу постоянного напряжения (обычно 12–48 В) по коаксиальному кабелю к активным элементам антенны, таким как предусилители, конвертеры или облучатели. Его основная задача – разделение высокочастотного сигнала и постоянного тока без взаимных помех. Работает по принципу частотного развязывания: ВЧ-сигнал проходит через индуктивные и емкостные элементы, а постоянное напряжение – через дроссели и фильтры нижних частот. Типовые схемы включают LC-цепи с резонансной частотой, настроенной на рабочий диапазон антенны (например, 50–2150 МГц для спутниковых систем).

Конструктивно инжектор состоит из двух основных узлов: блока питания и разделительного фильтра. Блок питания преобразует сетевое напряжение в стабилизированное постоянное, часто с защитой от короткого замыкания и перегрузок. Разделительный фильтр – это комбинация дросселей (индуктивностей) и конденсаторов, образующих диплексер. Дроссели пропускают постоянный ток, блокируя ВЧ-сигнал, а конденсаторы, наоборот, пропускают высокие частоты, изолируя цепь питания. Для снижения потерь используют компоненты с низким сопротивлением и высокой добротностью, например, керамические конденсаторы и ферритовые дроссели.

Ключевые параметры инжектора – максимальный ток нагрузки (обычно 0,5–2 А) и вносимые потери в тракте передачи сигнала. Последние не должны превышать 0,5 дБ на рабочих частотах, иначе ухудшится соотношение сигнал/шум. Для минимизации потерь применяют симметричные схемы с согласованными импедансами (50 или 75 Ом). Важно учитывать полярность питания: большинство инжекторов поддерживают униполярное напряжение, но существуют модели с двуполярным питанием (±12 В) для сложных активных антенн.

Монтаж инжектора требует соблюдения правил экранирования и заземления. Устройство устанавливают как можно ближе к источнику сигнала (например, к LNB спутниковой антенны), чтобы сократить длину кабеля и снизить потери. Коаксиальный кабель должен иметь низкое сопротивление центральной жилы и экрана (например, RG-6 с медным покрытием). При подключении проверяют отсутствие замыканий между центральной жилой и экраном – это выведет из строя блок питания. Для диагностики используют тестер с функцией измерения постоянного напряжения на выходе инжектора.

В профессиональных системах инжекторы часто интегрируют с устройствами мониторинга, такими как датчики тока и температуры. Это позволяет удаленно контролировать работу антенны и предотвращать отказы. При выборе инжектора учитывают не только электрические параметры, но и условия эксплуатации: для уличного монтажа подходят модели с герметичным корпусом (IP65–IP67), а для помещений – компактные устройства с пассивным охлаждением. Некоторые инжекторы поддерживают PoE (Power over Ethernet), что упрощает интеграцию с сетевыми системами видеонаблюдения или IoT-устройствами.

Основные компоненты инжектора и их функции

Инжектор питания антенны состоит из трех ключевых узлов: блока питания, согласующего устройства и фильтра ВЧ-сигналов. Блок питания преобразует сетевое напряжение (обычно 220 В) в постоянное низковольтное (12–48 В), необходимое для работы активных элементов антенны. Для стабильной работы рекомендуется использовать импульсные источники с КПД не ниже 85% и защитой от короткого замыкания, например, на базе микросхем серии LM2596 или TPS5430. Напряжение на выходе должно соответствовать требованиям антенны – превышение на 10% может вывести из строя малошумящие усилители (LNA).

Согласующее устройство обеспечивает передачу мощности от инжектора к антенне с минимальными потерями, компенсируя реактивные составляющие импеданса кабеля. В большинстве случаев применяются широкополосные трансформаторы на ферритовых сердечниках (например, FT37-43) с коэффициентом трансформации 1:1 или 4:1 в зависимости от волнового сопротивления системы (50 или 75 Ом). Для диапазонов выше 1 ГГц эффективнее использовать микрополосковые линии с подстройкой длины дорожек под конкретную частоту. Неправильный выбор согласующего элемента увеличивает КСВ, что приводит к потерям до 3 дБ на каждые 0,5 единицы рассогласования.

Фильтр ВЧ-сигналов предотвращает проникновение помех от блока питания в антенный тракт. В инжекторах используются LC-фильтры нижних частот с частотой среза на 10–20% выше верхней рабочей частоты системы. Например, для диапазона 2,4 ГГц оптимальны фильтры с частотой среза 2,8–3 ГГц, реализованные на SMD-компонентах (индуктивности 10–100 нГн, конденсаторы 10–100 пФ). Применение ферритовых бусин на входе питания дополнительно подавляет высокочастотные наводки до 30 дБ. Отсутствие фильтрации может привести к интермодуляционным искажениям и снижению чувствительности приемника на 6–12 дБ.

Дополнительным, но критически важным элементом является система защиты от грозовых разрядов. В инжекторах применяются газовые разрядники (например, Bourns 2031-09) с напряжением срабатывания 90–230 В и временем реакции менее 1 нс. Параллельно разряднику устанавливается варистор (MOV) на 150–470 В для поглощения остаточной энергии. При проектировании инжектора для наружных антенн обязательно предусматривать заземление корпуса и экранирование кабеля питания – это снижает риск выхода из строя оборудования при близком ударе молнии на 70–80%.

Как инжектор обеспечивает подачу питания по коаксиальному кабелю

Инжектор питания антенны использует принцип разделения постоянного тока (DC) и высокочастотного сигнала (RF) в одном коаксиальном кабеле. Для этого применяется схема на основе дросселей и конденсаторов: дроссели блокируют прохождение RF-сигнала в цепь питания, а конденсаторы – постоянного тока в тракт передачи данных. Типичные значения индуктивности дросселей составляют 10–100 мкГн, а емкости конденсаторов – 100–1000 пФ, что обеспечивает минимальные потери сигнала на рабочих частотах.

Питание подается через центральную жилу кабеля, а экран используется как общий провод (земля). Инжектор подключается между источником питания (обычно 12–48 В) и антенной, при этом напряжение на выходе регулируется встроенным стабилизатором или импульсным преобразователем. Важно учитывать максимальный ток нагрузки: для большинства инжекторов он не превышает 1–2 А, что ограничивает мощность подключаемых устройств (например, активных антенн или усилителей).

Для предотвращения короткого замыкания в цепи питания инжекторы оснащаются защитой от перегрузки. В простейшем случае это плавкий предохранитель на 1–3 А, но в более дорогих моделях применяются электронные схемы ограничения тока с автоматическим восстановлением. При выборе инжектора необходимо проверять его совместимость с рабочим диапазоном частот антенны: например, модели для Wi-Fi (2,4–5,8 ГГц) не подойдут для спутниковых систем (10–12 ГГц).

Потери сигнала в инжекторе зависят от качества компонентов и конструкции. Хорошие образцы обеспечивают затухание не более 0,5 дБ на частоте 2,4 ГГц и до 1 дБ на 5 ГГц. Для минимизации потерь рекомендуется использовать инжекторы с позолоченными разъемами и низкоомными дросселями (сопротивление постоянному току менее 0,1 Ом). Также критично правильное согласование импеданса: большинство инжекторов рассчитаны на 50 или 75 Ом.

В системах с длинными кабелями (более 50 м) падение напряжения может стать проблемой. Для компенсации используют инжекторы с повышенным выходным напряжением (например, 24 В вместо 12 В) или устанавливают дополнительные блоки питания ближе к нагрузке. При монтаже важно избегать изгибов кабеля с радиусом менее 5 диаметров, так как это увеличивает потери и может привести к пробою изоляции.

При эксплуатации инжектора в условиях высокой влажности или перепадов температур рекомендуется выбирать модели с герметичным корпусом и влагозащитой разъемов (класс IP67). Для диагностики неисправностей используют тестеры с функцией измерения постоянного напряжения на кабеле: при отсутствии питания на антенне проверяют целостность предохранителя и дросселей, а также наличие короткого замыкания в кабеле.

Различия между активными и пассивными инжекторами питания

Активные инжекторы питания оснащены встроенными усилителями сигнала, что позволяет компенсировать потери в кабеле и поддерживать стабильное напряжение на антенне даже при большой длине фидера. Они работают от внешнего источника питания (обычно 12–48 В постоянного тока) и способны выдавать ток до 1–2 А, что критично для питания активных антенн или устройств с высоким энергопотреблением, например, LNB в спутниковых системах. Пассивные инжекторы, напротив, не имеют усилительных элементов и лишь пропускают постоянное напряжение через коаксиальный кабель, ограничиваясь током до 0,5 А. Их применение оправдано в системах с короткими кабелями (до 30 м) и низким энергопотреблением нагрузки, где потери сигнала не превышают 3 дБ.

Ключевое отличие активных инжекторов – возможность разделения сигнала и питания с минимальными помехами. Они используют частотные фильтры (например, дроссели и конденсаторы) для изоляции ВЧ-сигнала от постоянного тока, что снижает интермодуляционные искажения. Пассивные модели лишены таких компонентов, поэтому при неправильном подборе импеданса или длины кабеля возможны утечки сигнала в цепь питания, что приводит к снижению чувствительности приёмника. Для активных инжекторов характерна поддержка PoE (Power over Ethernet), что расширяет их применение в IP-видеонаблюдении и беспроводных сетях стандарта 802.3af/at.

• Надёжность: Активные инжекторы требуют защиты от перепадов напряжения и коротких замыканий, так как встроенная электроника уязвима к скачкам тока. Пассивные модели более устойчивы к внешним воздействиям, но не обеспечивают стабилизацию напряжения – при падении входного напряжения на 10% выходное снизится пропорционально.
• Совместимость: Активные инжекторы часто имеют регулируемые параметры (напряжение, ток), что позволяет адаптировать их к специфическим требованиям оборудования. Пассивные работают только с фиксированными значениями, указанными в документации (например, 13 В/18 В для спутниковых LNB).
• Стоимость: Активные модели дороже в 2–5 раз из-за наличия усилителей и защитных схем. Пассивные инжекторы – бюджетное решение для простых систем, где не требуется усиление сигнала.

Выбор между активным и пассивным инжектором зависит от трёх факторов: длины кабеля, энергопотребления нагрузки и требований к качеству сигнала. Для систем с кабелем свыше 50 м или потреблением тока более 0,5 А рекомендуется активный инжектор с защитой от КЗ и грозовых разрядов (например, модели с TVS-диодами). В бытовых установках (ТВ-антенны, Wi-Fi-репитеры) достаточно пассивного инжектора, если длина кабеля не превышает 20 м, а нагрузка потребляет менее 0,3 А. При проектировании систем с активными инжекторами обязательно учитывайте падение напряжения на кабеле: для RG-6 при токе 1 А на 100 м потери составят ~12 В, что требует использования инжектора с повышенным выходным напряжением (24–48 В).

Типовые схемы подключения инжектора к антенне и приёмнику

Наиболее распространённая схема – последовательное подключение инжектора между антенной и приёмником через коаксиальный кабель. Инжектор устанавливается в разрыв центральной жилы кабеля, а питание подаётся по тому же кабелю через встроенный дроссель или разделительный конденсатор. Для частот ниже 1 ГГц используют дроссели с индуктивностью 10–100 мкГн, выше – 1–10 мкГн. Напряжение питания (обычно 12–24 В) подаётся через резистор 100–470 Ом для ограничения тока. Такая схема минимизирует потери сигнала и обеспечивает гальваническую развязку приёмника от источника питания.

Параллельное подключение применяется в системах с активными антеннами или усилителями, где инжектор интегрируется в цепь питания усилителя. В этом случае инжектор подключается к отдельной паре проводов, идущих параллельно коаксиальному кабелю, а сигнал проходит напрямую. Для предотвращения помех используют экранированные витые пары с волновым сопротивлением 100–120 Ом. Важно соблюдать полярность подключения: «+» к центральной жиле или активному элементу антенны, «-» – к оплётке кабеля. При такой схеме ток потребления не должен превышать 500 мА, иначе возможен перегрев кабеля.

В системах с разделённым питанием инжектор располагается рядом с антенной, а питание подаётся по отдельному кабелю. Это актуально для удалённых антенн (например, на мачтах) или при использовании длинных линий (более 50 м). Для снижения потерь напряжения применяют кабели с сечением жилы не менее 0,75 мм² и стабилизаторы напряжения на стороне антенны. Типовые значения падения напряжения на 100 м кабеля: 1,5 В для 12 В и 3 В для 24 В. При такой схеме обязательно использование защитных диодов (например, 1N4007) для предотвращения обратных токов при отключении питания.

Для многодиапазонных систем с несколькими антеннами или приёмниками инжектор подключается через разветвители с проходным питанием. В таких схемах инжектор интегрируется в разветвитель, обеспечивая подачу напряжения на все выходы одновременно. Пример: разветвитель на 4 выхода с инжектором на 18 В и током до 300 мА на канал. Для исключения взаимных помех между каналами используют ферритовые кольца на кабелях или LC-фильтры с частотой среза выше рабочего диапазона (например, 2,5 ГГц для систем до 2 ГГц). При проектировании таких схем критически важно согласование импедансов – отклонение более 5 Ом от 50 Ом приводит к отражению сигнала и потерям до 3 дБ.

Расчёт необходимой мощности питания для разных типов антенн

Мощность питания антенны зависит от её типа, рабочей частоты и требуемого уровня сигнала. Для дипольных антенн на частотах 30–300 МГц потребляемая мощность редко превышает 1–5 Вт, так как их эффективность определяется преимущественно согласованием импеданса, а не подводимой мощностью. При использовании усилителей с коэффициентом усиления 10–20 дБ на входе антенны, мощность источника питания должна обеспечивать ток не менее 0,5–1 А при напряжении 12–24 В, чтобы избежать искажений сигнала. Для направленных антенн типа Yagi-Uda или логопериодических расчёт ведётся с учётом потерь в фидере: при длине кабеля 50 м и затухании 0,2 дБ/м на частоте 450 МГц потери составят 10 дБ, что требует увеличения мощности передатчика на 10 Вт для компенсации.

Активные антенны с встроенными малошумящими усилителями (LNA) потребляют 50–200 мА при напряжении 5–15 В. Например, антенна GPS с LNA на 1,575 ГГц требует 3,3 В и 60 мА, что соответствует мощности 0,2 Вт. Для антенн базовых станций сотовой связи (например, панельных на 1800 МГц) мощность питания определяется числом каналов: при 8 каналах с выходной мощностью 40 Вт на канал суммарная потребляемая мощность достигает 500–600 Вт с учётом КПД усилителя 50–60%. Критическим параметром становится тепловыделение – при превышении 70°C эффективность снижается на 10–15%.

• Штыревые антенны (например, автомобильные на 27 МГц): 5–10 Вт при сопротивлении 50 Ом, ток 0,2–0,4 А.
• Параболические антенны (спутниковые на 10–12 ГГц): 1–3 Вт на облучатель, но с учётом потерь в конвертере (LNB) – до 20 Вт на систему.
• Фазированные антенные решётки (ФАР): 0,1–0,5 Вт на элемент, при 100 элементах – 10–50 Вт, но с учётом управляющих цепей – до 200 Вт.

При выборе источника питания учитывайте пульсации напряжения: для аналоговых систем допустимы отклонения ±2%, для цифровых – ±1%. Используйте импульсные источники с фильтрацией не хуже 50 мВ (пик-пик) на частотах выше 100 кГц.

Проблемы с помехами при использовании инжектора и способы их устранения

Распространенная причина помех – отсутствие развязки между цепями питания и радиочастотным трактом. В типовых схемах инжекторов применяются дроссели с индуктивностью 10–100 мкГн, но при токах свыше 300 мА их эффективность падает из-за насыщения сердечника. Для устранения этого дефекта рекомендуется использовать ферритовые бусины с импедансом не менее 100 Ом на рабочей частоте или активные фильтры на основе операционных усилителей с частотой среза ниже 10 кГц.

Помехи от импульсных источников питания инжектора проникают в антенный тракт через паразитные емкости и индуктивности монтажа. Измерения показывают, что при длине проводников питания более 15 см уровень наведенных помех на частоте 2,4 ГГц может достигать –40 дБм. Решение – применение экранированных кабелей с волновым сопротивлением 50 Ом и установка ферритовых колец на входе и выходе инжектора. Для критичных приложений целесообразно использовать отдельный линейный стабилизатор напряжения с уровнем пульсаций не более 1 мВ.

В таблице приведены типовые значения помех при различных конфигурациях инжекторов и способы их снижения:

Проблемы с помехами усиливаются при работе инжектора вблизи мощных передатчиков или импульсных преобразователей. Например, при размещении инжектора на расстоянии менее 30 см от источника с выходной мощностью 10 Вт на частоте 900 МГц уровень наведенных помех может превышать –35 дБм. Для минимизации влияния рекомендуется использовать металлический корпус с толщиной стенок не менее 1 мм, а также устанавливать инжектор на расстоянии не менее 50 см от источников электромагнитных излучений.

Контроль помех следует проводить с помощью анализатора спектра с разрешением не хуже 1 кГц. При обнаружении помех на частотах выше 100 МГц эффективным методом является замена стандартных конденсаторов фильтра на керамические с низким ESR (менее 0,1 Ом) и установка дополнительных проходных конденсаторов емкостью 1000 пФ на входе и выходе инжектора. В системах с высокими требованиями к чистоте сигнала целесообразно применять инжекторы с гальванической развязкой на основе трансформаторов или оптронов.
