Существует два основных типа индикаторов: с общим анодом и общим катодом. В первом случае все аноды светодиодов объединены и подключаются к питанию +5 В, а катоды управляются через Arduino. Во втором – наоборот: катоды объединены и подключаются к GND, а аноды управляются через микроконтроллер. Перед подключением обязательно уточните тип индикатора по datasheet, так как ошибка в полярности приведет к его неработоспособности.
Для управления индикатором можно использовать два подхода: статический и динамический. Статический метод предполагает прямое подключение каждого сегмента к отдельному цифровому пину Arduino (7–8 пинов на один разряд). Это простой, но ресурсоемкий вариант, подходящий для отладки или проектов с малым количеством разрядов. Динамическая индикация использует мультиплексирование: разряды подключаются через общие шины сегментов, а управление осуществляется поочередным включением каждого разряда с высокой частотой (100–200 Гц). Этот метод экономит пины, но требует точной настройки таймингов и дополнительных транзисторов для коммутации разрядов.
При выборе библиотеки для работы с индикатором обратите внимание на SevSeg или TM1637 (для модулей с драйвером). Библиотека SevSeg поддерживает как статическое, так и динамическое управление, позволяет настраивать яркость и отображать не только цифры, но и некоторые буквы. Для индикаторов с драйвером TM1637 (например, модули на 4 разряда) достаточно подключить всего два пина (CLK и DIO), что упрощает схему и снижает нагрузку на микроконтроллер.
Выбор подходящего 7-сегментного индикатора для проекта
Размер и яркость индикатора напрямую влияют на читаемость. Стандартные размеры корпусов: 0.36″, 0.56″ и 1.0″. Для настольных проектов достаточно 0.56″, а для уличных или ярко освещённых помещений лучше брать 1.0″ с высокой яркостью (от 10 мкд/сегмент). Индикаторы с красным свечением (620–630 нм) потребляют меньше энергии и лучше видны при дневном свете, чем зелёные или синие. Если проект требует цветового кодирования, выбирайте RGB-индикаторы, но учитывайте их высокую стоимость и сложность управления.
Питание и токопотребление критичны для автономных устройств. Обычный 7-сегментный индикатор потребляет 10–20 мА на сегмент. При одновременном включении всех сегментов (например, цифра «8») ток может достигать 140 мА на разряд. Для батарейных проектов выбирайте маломощные индикаторы (5–10 мА/сегмент) или используйте ШИМ для регулировки яркости. Альтернатива – индикаторы с низким рабочим напряжением (1.8–3.3 В), совместимые с платами типа Arduino Pro Mini на 3.3 В.
Совместимость с библиотеками и примерами кода ускоряет разработку. Для Arduino популярны библиотеки SevSeg, TM1637 и LedControl. Первая поддерживает как одноразрядные, так и многоразрядные индикаторы без драйверов, вторая оптимизирована для модулей с TM1637, третья – для MAX7219. Перед покупкой проверьте наличие примеров для выбранного индикатора. Некоторые китайские модули (например, с нестандартной распиновкой) могут потребовать модификации кода или дополнительных схем согласования уровней.
Необходимые компоненты и инструменты для сборки схемы
Для подключения 7-сегментного индикатора к Arduino потребуется сам индикатор с общим катодом или анодом. Наиболее распространены модели с 0.56-дюймовым размером сегментов, например, HDSP-5503 (общий катод) или Kingbright SA52-11 (общий анод). Выбор типа зависит от схемы управления: при общем катоде сегменты зажигаются подачей логической единицы на аноды, при общем аноде – нуля на катоды. Убедитесь, что индикатор поддерживает напряжение 5 В, стандартное для Arduino.
Микроконтроллер Arduino Uno или Nano – оптимальный выбор для этой задачи. Uno имеет достаточно цифровых пинов (14) для прямого подключения индикатора без мультиплексирования, а Nano компактнее и подходит для макетных плат. Если планируется управление несколькими индикаторами, рассмотрите Arduino Mega с 54 цифровыми пинами. Избегайте плат с напряжением питания 3.3 В (например, Arduino Due), так как они могут не обеспечить достаточный ток для сегментов.
Токоограничивающие резисторы – обязательный элемент для защиты сегментов от перегрузки. Для индикаторов с яркостью 10–20 мА на сегмент используйте резисторы 220–330 Ом. При общем катоде резисторы подключаются к анодам сегментов, при общем аноде – к катодам. Для точного расчета сопротивления используйте формулу: R = (Vcc – Vled) / Iled, где Vcc – 5 В, Vled – падение напряжения на сегменте (обычно 1.8–2.2 В), Iled – желаемый ток (например, 15 мА).
Макетная плата (breadboard) с шагом 2.54 мм упростит сборку прототипа. Выбирайте платы с минимум 400 контактными точками для удобного размещения индикатора и Arduino. Для соединений используйте провода-перемычки типа «папа-папа» или «папа-мама» длиной 10–20 см. Избегайте слишком тонких проводов (менее 0.2 мм²), так как они могут создавать падение напряжения при токе свыше 100 мА.
Паяльная станция с регулировкой температуры (300–350 °C) и тонким жалом (0.5–1 мм) понадобится для фиксации индикатора на плате, если вы переходите от макета к постоянной сборке. Припой с флюсом (например, Sn60Pb40) обеспечит надежные соединения. Для очистки контактов используйте изопропиловый спирт и кисть с жесткой щетиной. При пайке индикатора соблюдайте время нагрева не более 3 секунд, чтобы избежать повреждения кристаллов сегментов.
Мультиметр с режимом проверки диодов и измерения напряжения пригодится для диагностики схемы. Проверяйте падение напряжения на сегментах (должно быть 1.8–2.2 В) и ток через резисторы (10–20 мА). Осциллограф (например, Rigol DS1054Z) поможет выявить проблемы с сигналами управления, если индикатор мерцает или не зажигается. Для логического анализа используйте устройства типа Saleae Logic 8, чтобы отслеживать последовательность сигналов на пинах Arduino.

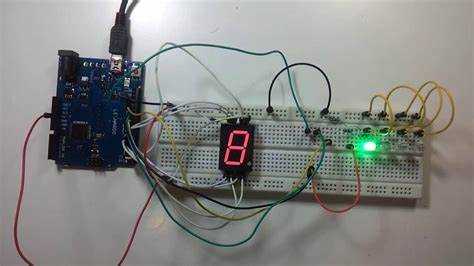

Схема подключения индикатора с общим катодом к Arduino
Минимизируйте помехи, прокладывая провода сегментов параллельно и избегая пересечений с линиями питания. Для стабильной работы подайте питание 5 В от Arduino через отдельный провод, а не через макетную плату, если ток индикатора превышает 20 мА на сегмент. При использовании нескольких индикаторов применяйте мультиплексирование или сдвиговые регистры (например, 74HC595), чтобы сократить количество задействованных пинов. Не подключайте сегменты напрямую к 3.3 В – яркость будет недостаточной.
Для управления индикатором используйте массив байтов, где каждый бит соответствует состоянию сегмента (1 – включен, 0 – выключен). Пример массива для цифр 0–9:
| Цифра | Байт (A–G, DP) |
|---|---|
| 0 | 0b00111111 |
| 1 | 0b00000110 |
| 2 | 0b01011011 |
| 3 | 0b01001111 |
| 4 | 0b01100110 |
| 5 | 0b01101101 |
| 6 | 0b01111101 |
| 7 | 0b00000111 |
| 8 | 0b01111111 |
| 9 | 0b01101111 |
Отправляйте значения в порт с помощью функции digitalWrite() в цикле, перебирая биты.
При отладке проверяйте каждый сегмент отдельно, подавая HIGH на соответствующий пин. Если индикатор не загорается, измерьте напряжение на резисторах – оно должно быть ~2 В при включенном сегменте. Для динамической индикации используйте задержку 1–5 мс между переключениями, чтобы избежать мерцания. При работе с библиотеками (например, SevSeg) указывайте тип индикатора (COMMON_CATHODE) и номера пинов в конструкторе.
Схема подключения индикатора с общим анодом к Arduino
Настройка портов Arduino для управления сегментами
- В функции
setup()настройте выбранные пины как выходы:void setup() { for (int i = 2; i <= 9; i++) { pinMode(i, OUTPUT); } } - Управляйте сегментами через массив или битовые операции. Пример для отображения цифры "5":
digitalWrite(2, HIGH); // Сегмент a digitalWrite(3, LOW); // Сегмент b digitalWrite(4, HIGH); // Сегмент c digitalWrite(5, HIGH); // Сегмент d digitalWrite(6, LOW); // Сегмент e digitalWrite(7, HIGH); // Сегмент f digitalWrite(8, HIGH); // Сегмент g
Для индикаторов с общим анодом инвертируйте логические уровни (
HIGH→LOWи наоборот). - Избегайте использования пинов 0 и 1 (RX/TX) – они задействованы в последовательной связи. Если требуется больше пинов, подключите сдвиговый регистр (например, 74HC595) или мультиплексируйте индикаторы.
Создание массива символов для отображения цифр и букв
Для управления 7-сегментным индикатором через Arduino необходимо закодировать каждый символ в виде байта, где каждый бит соответствует состоянию сегмента (от A до G и точки). Стандартный подход – использовать массив byte, где индекс элемента равен отображаемому символу. Например, цифра 0 активирует сегменты A, B, C, D, E, F (0x3F в шестнадцатеричной системе), а цифра 1 – только B и C (0x06).
Пример массива для цифр от 0 до 9:
byte digits[] = {0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F};- Каждое значение – это битовая маска, где младший бит соответствует сегменту A, следующий – B и так далее.
- Для общекатодных индикаторов
1включает сегмент, для общеанодных –0.
Расширение массива для букв требует учета ограничений 7-сегментного индикатора. Не все символы отображаются корректно: например, M и W невозможно показать без искажений. Рабочие варианты:
A– 0x77,B– 0x7C,C– 0x39,D– 0x5E,E– 0x79,F– 0x71.H– 0x76,L– 0x38,P– 0x73,U– 0x3E.- Для букв
bиdиспользуйте строчные варианты: 0x7C и 0x5E соответственно.
Оптимизируйте массив, объединив цифры и буквы в один. Пример:
byte symbols[] = {
0x3F, 0x06, 0x5B, 0x4F, 0x66, // 0-4
0x6D, 0x7D, 0x07, 0x7F, 0x6F, // 5-9
0x77, 0x7C, 0x39, 0x5E, 0x79, // A-E
0x71, 0x76, 0x38, 0x73, 0x3E // F, H, L, P, U
};Доступ к символам осуществляйте через индексацию: symbols['A' - 55] для букв (где 55 – смещение ASCII-кода). Для цифр: symbols[5] вернет байт для 5.
Учитывайте порядок сегментов в индикаторе. Если сегменты подключены не по стандарту (например, G – младший бит), скорректируйте маски. Проверяйте распиновку: на некоторых модулях сегменты A-G идут в произвольном порядке. Используйте тестовый скетч для последовательного включения сегментов и уточнения их позиций в байте.
Для динамической генерации символов напишите функцию, преобразующую строку в массив байтов. Пример:
byte charToSegment(char c) {
if (c >= '0' && c <= '9') return symbols[c - '0'];
if (c >= 'A' && c <= 'U') return symbols[c - 55];
return 0x00; // Пустой символ
}Функция обрабатывает цифры и прописные буквы, игнорируя неотображаемые символы. Для строчных букв добавьте отдельную проверку или преобразуйте входные данные в верхний регистр.
При динамической индикации (несколько разрядов) добавьте задержку delay(5); после активации сегментов. Без неё разряды будут сливаться из-за инерционности зрения. Для статической индикации задержка не нужна, но ток через сегменты не должен превышать 20 мА на пин – используйте токоограничивающие резисторы 220–470 Ом.
Если индикатор подключён через сдвиговый регистр (например, 74HC595), отправляйте маску через shiftOut(dataPin, clockPin, MSBFIRST, digitPatterns[num]);. Порядок битов MSBFIRST или LSBFIRST зависит от схемы подключения регистра к сегментам. Не забывайте подавать тактовый импульс на latchPin после отправки данных.
Оптимизируйте код, заменив массив масок на const PROGMEM byte digitPatterns[10], если память критична. Доступ к данным в PROGMEM осуществляйте через pgm_read_byte(&digitPatterns[num]). Это сократит использование ОЗУ на 10 байт, что важно для сложных проектов.
Добавление кнопки или датчика для смены отображаемого значения
Для динамического изменения данных на 7-сегментном индикаторе подключите тактовую кнопку или аналоговый датчик к Arduino. Оптимальный выбор – тактовая кнопка с подтягивающим резистором на 10 кОм, подключенная к цифровому пину (например, D2). Используйте режим INPUT_PULLUP в коде, чтобы избежать внешних резисторов. При нажатии кнопки состояние пина меняется с HIGH на LOW, что позволяет фиксировать событие через прерывание или опрос в цикле loop().
Если требуется плавное изменение значений, подключите потенциометр (например, 10 кОм) к аналоговому входу (A0). Считайте значение с помощью analogRead(A0), масштабируйте его в диапазон отображаемых чисел (0–9) и передавайте на индикатор. Для стабильности добавьте гистерезис или усреднение нескольких замеров, чтобы избежать дребезга показаний. Пример кода для масштабирования:
int value = analogRead(A0);int displayValue = map(value, 0, 1023, 0, 9);
Для кнопки реализуйте счетчик нажатий с защитой от дребезга контактов. Используйте переменную-счетчик и условие проверки состояния пина с задержкой в 50–100 мс. При каждом нажатии увеличивайте счетчик на 1, а при достижении максимального значения (например, 9) сбрасывайте его в 0. Пример логики:
- Сохраните предыдущее состояние кнопки в переменной.
- Сравните текущее состояние с предыдущим.
- Если состояние изменилось и кнопка нажата, увеличьте счетчик.
- Обновите предыдущее состояние.
Для датчиков с цифровым выходом (например, энкодера или ИК-датчика) подключите сигнальный провод к цифровому пину и настройте прерывание на изменение состояния. В обработчике прерывания корректируйте отображаемое значение. При использовании энкодера учитывайте оба сигнальных пина (A и B) для определения направления вращения. Пример настройки прерывания:
attachInterrupt(digitalPinToInterrupt(2), handleButton, FALLING);- В функции
handleButton()инкрементируйте или декрементируйте счетчик.

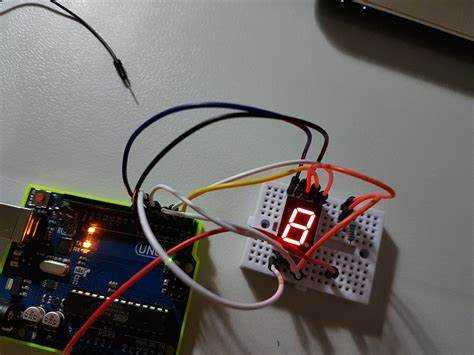

Оптизация энергопотребления при работе с несколькими индикаторами

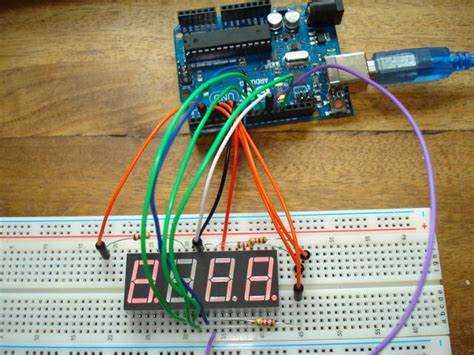

Каждый сегмент 7-сегментного индикатора потребляет от 5 до 20 мА в зависимости от модели и яркости. При подключении четырёх индикаторов с одновременным включением всех сегментов ток может достигать 560 мА (8 сегментов × 4 индикатора × 17,5 мА). Это критично для батарейных проектов, где ёмкость типовых элементов питания (например, 18650) составляет 2000–3500 мА·ч.
Мультиплексирование снижает потребление за счёт поочерёдного включения индикаторов. При частоте обновления 100 Гц каждый индикатор активен лишь 25% времени (для четырёх устройств). Эффективный ток падает до 140 мА (560 мА × 0,25), но требует динамического управления через транзисторы или сдвиговые регистры. Для Arduino Nano оптимальная частота мультиплексирования – 50–200 Гц: ниже – заметно мерцание, выше – растут потери на переключение.
Индикаторы с низким рабочим током (например, Kingbright SA08-11 или Lite-On LTS-4301JR) потребляют 2–5 мА на сегмент при номинальной яркости. Их применение снижает общий ток в 3–4 раза по сравнению со стандартными моделями. Однако такие индикаторы требуют проверки контрастности при дневном освещении: при токе ниже 3 мА символы могут сливаться с фоном.
При работе от литиевых аккумуляторов напряжение питания падает с 4,2 В до 3,0 В. Стандартные индикаторы теряют яркость при напряжении ниже 3,5 В. Решение – повышающий преобразователь (например, MT3608) для стабилизации напряжения на уровне 3,3–5 В. КПД таких модулей – 80–90%, но они добавляют 2–5 мА собственного потребления. Альтернатива – индикаторы с низким падением напряжения (например, Vishay TLHR5405), работающие при 2,7 В.
Программная оптимизация включает динамическое снижение яркости в зависимости от освещённости. Датчик BH1750 измеряет освещённость с разрешением 1 лк и передаёт данные по I²C. При ярком свете (>500 лк) яркость индикаторов снижается до 20% через ШИМ, что уменьшает потребление на 60–80%. В темноте (<50 лк) яркость повышается до 100%, но время активного отображения сокращается до 10% за счёт редкого обновления (например, раз в 5 секунд).
