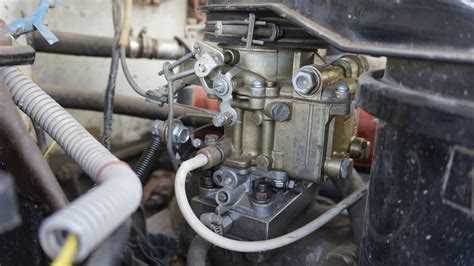

Отсечка на карбюраторе – критически важный элемент, отвечающий за своевременное прекращение подачи топлива при резком закрытии дроссельной заслонки. Неправильная настройка приводит к провалам при сбросе газа, повышенному расходу бензина и нестабильным холостым оборотам. В большинстве карбюраторов (например, К-151, Solex, Weber) отсечка реализована через систему пневматического или механического торможения топливного потока. Основные симптомы проблем: двигатель глохнет при резком сбросе газа или продолжает работать с перебоями на переходных режимах.
Для точной настройки потребуется отвертка с плоским жалом (ширина 3–4 мм), тахометр (желательно цифровой с точностью до 50 об/мин) и вакуумный манометр (если карбюратор оснащен пневматической системой). Начинайте с прогрева двигателя до рабочей температуры (80–90°C) – холодный мотор даст искаженные показания. Перед регулировкой проверьте состояние мембраны отсечки (если таковая имеется): трещины или разрывы приведут к подсосу воздуха и некорректной работе. В карбюраторах типа ДААЗ-21083 отсечка настраивается винтом качества смеси на переходных режимах, в К-151 – отдельным винтом на корпусе ускорительного насоса.
Базовая последовательность действий: установите обороты холостого хода на 800–900 об/мин (для большинства 4-цилиндровых двигателей), затем резко закройте дроссель. Если двигатель глохнет – отсечка работает слишком агрессивно, требуется ослабить регулировочный винт на 1/4–1/2 оборота против часовой стрелки. Если обороты падают медленно или мотор «захлебывается» – винт нужно завернуть по часовой стрелке. В карбюраторах с пневматической системой (например, Pierburg 2E3) дополнительно проверьте герметичность шлангов и работу обратного клапана. После настройки проведите тест-драйв: при резком сбросе газа на скорости 40–60 км/ч двигатель должен плавно снижать обороты без провалов.
Типичные ошибки: регулировка на непрогретом двигателе, игнорирование состояния мембраны или игольчатого клапана, чрезмерное затягивание винта (может привести к деформации седла). В карбюраторах с электронным управлением (например, Mikuni CV) отсечка настраивается через блок управления, но базовые принципы остаются теми же. Запомните: правильная отсечка экономит до 10% топлива и продлевает ресурс двигателя за счет снижения ударных нагрузок на поршневую группу.
Какие инструменты и материалы понадобятся для регулировки
Для точной настройки отсечки на карбюраторе потребуется набор инструментов, адаптированный под конкретную модель двигателя. Базовый комплект включает отвёртку с плоским жалом шириной 3–5 мм – она подходит для большинства винтов качества и количества смеси. Для карбюраторов Solex или Weber с мелкими регулировочными винтами лучше использовать прецизионную отвёртку с магнитным наконечником, чтобы избежать соскальзывания и повреждения шлицов.
Тахометр – обязательный прибор для контроля оборотов холостого хода. Механические тахометры с диапазоном измерения до 1500–2000 об/мин подойдут для старых автомобилей, а цифровые с функцией фиксации показаний – для современных двигателей с электронным зажиганием. При отсутствии тахометра можно использовать мультиметр с режимом измерения частоты, подключив его к катушке зажигания, но погрешность в этом случае возрастает до 50–100 об/мин.
Вакуумметр с диапазоном 0–760 мм рт. ст. поможет оценить герметичность впускного тракта и работу ускорительного насоса. Для карбюраторов с вакуумным приводом дроссельной заслонки (например, К-151) этот инструмент критичен – отклонение показаний более чем на 50 мм рт. ст. от нормы указывает на подсос воздуха или неисправность мембраны. Манометр для измерения давления топлива (0–1 кгс/см²) пригодится, если регулировка отсечки не даёт результата – слабое давление приводит к обеднению смеси на высоких оборотах.
Набор щупов толщиной 0,05–0,5 мм необходим для проверки зазоров в приводе дроссельной заслонки и клапана отсечки. Для карбюраторов Озон или К-126М зазор между рычагом и винтом регулировки должен составлять 0,1–0,15 мм – отклонение даже на 0,05 мм влияет на стабильность холостого хода. Металлическая линейка с ценой деления 0,5 мм пригодится для контроля положения заслонок при полном открытии.
Топливный шланг с внутренним диаметром 6–8 мм и хомуты соответствующего размера нужны для временного подключения внешнего бака при проверке работы карбюратора на стенде. Это исключает влияние загрязнённого штатного бака на результаты регулировки. Для продувки жиклёров и каналов используйте компрессор с давлением 2–3 атм и насадку с тонким соплом – сжатый воздух из баллона не подходит из-за риска конденсации влаги в системе.
Смазка для карбюраторов на силиконовой основе (например, Permatex 80078) предотвращает коррозию регулировочных винтов и облегчает их вращение. Наносить её следует тонким слоем после завершения настройки, чтобы избежать попадания в топливные каналы. Для очистки деталей подойдёт аэрозольный очиститель карбюратора без ацетона – составы с агрессивными растворителями разрушают резиновые уплотнения и мембраны.
Запасные жиклёры с маркировкой, соответствующей модели карбюратора, позволят оперативно заменить изношенные или засорённые элементы. Для К-133 стандартный жиклёр холостого хода имеет диаметр 0,5 мм, а главный топливный – 1,1 мм. При регулировке отсечки на двигателях с повышенной степенью сжатия (например, ВАЗ-2106) может потребоваться установка жиклёров на 5–10% меньшего диаметра для компенсации обогащения смеси.
Как определить текущие параметры отсечки на карбюраторе
Первым шагом станет визуальный осмотр карбюратора. Найдите винт регулировки отсечки – обычно он расположен на боковой или верхней части корпуса, рядом с системой холостого хода. На большинстве моделей (например, К-151, Solex, Weber) это латунный винт с пружиной или контргайкой. Если винт утоплен в корпус, потребуется снять пластиковую заглушку или резиновый колпачок. Запомните его начальное положение: полные обороты от упора до текущего положения дадут представление о заводской настройке.
Для точного определения параметров понадобится тахометр. Подключите его к двигателю согласно инструкции (обычно к катушке зажигания или диагностическому разъёму). Запустите мотор и прогрейте до рабочей температуры (80–90°C). На холостом ходу зафиксируйте обороты – они должны соответствовать паспортным значениям для вашего двигателя (например, 800–900 об/мин для ВАЗ-2108). Если обороты выше или ниже, отсечка уже смещена от заводских настроек.
Проверьте реакцию двигателя на резкое закрытие дросселя. При исправной отсечке обороты должны плавно снижаться до холостых без провалов или «подвисаний». Если мотор глохнет или держит высокие обороты 2–3 секунды, отсечка настроена некорректно. На карбюраторах с вакуумным приводом (например, Озон) дополнительно проверьте герметичность шланга к мембранному механизму – утечка воздуха искажает параметры.
Используйте манометр для измерения разрежения во впускном коллекторе. Подключите его к штуцеру на карбюраторе (если предусмотрен) или врежьте тройник в шланг вакуумного регулятора. На холостом ходу разрежение должно составлять 450–550 мм рт. ст. для большинства бензиновых двигателей. Если значение ниже 400 мм рт. ст., отсечка работает с запаздыванием из-за подсоса воздуха или износа игольчатого клапана.
Оцените расход топлива на холостом ходу. Подключите расходомер или замерьте время выработки фиксированного объёма бензина (например, 100 мл) при стабильных оборотах. Сравните результат с эталонными данными: для карбюратора К-133 (УАЗ) норма – 0,8–1,2 л/час, для ДААЗ-2107 – 0,6–0,9 л/час. Превышение на 20% и более указывает на слишком раннюю отсечку или негерметичность запорного клапана.
Проверьте уровень топлива в поплавковой камере. Снимите верхнюю крышку карбюратора и замерьте расстояние от поверхности бензина до плоскости разъёма (для К-151 – 21,5±1 мм, для Solex – 23±1 мм). Если уровень выше нормы, отсечка срабатывает позже из-за переобогащения смеси. При низком уровне мотор будет глохнуть при резком сбросе газа – отсечка работает преждевременно.
Зафиксируйте все полученные данные: положение регулировочного винта, обороты холостого хода, разрежение, расход топлива и уровень в поплавковой камере. Эти параметры станут отправной точкой для корректировки отсечки. На карбюраторах с электронным управлением (например, Pierburg 2E3) дополнительно проверьте сигналы с датчика положения дросселя мультиметром – скачки напряжения выше 0,5 В при закрытии заслонки свидетельствуют о неисправности потенциометра.

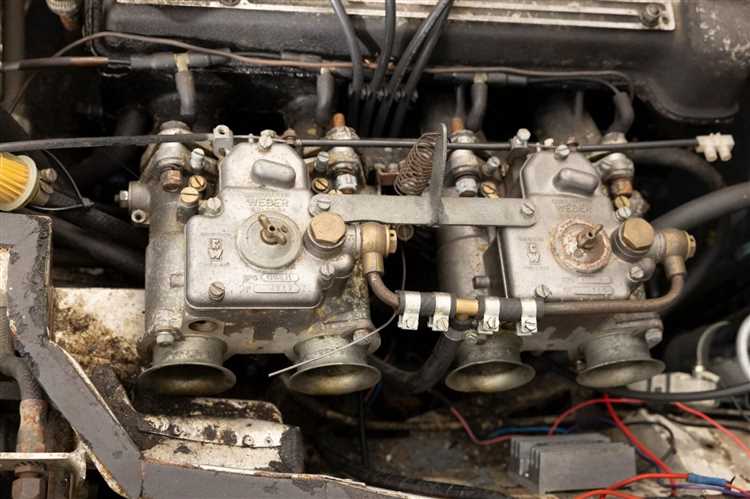

Подготовка двигателя и карбюратора перед настройкой
Перед регулировкой отсечки убедитесь, что двигатель прогрет до рабочей температуры (70–90°C для большинства бензиновых моторов). Запустите агрегат и дайте поработать на холостых оборотах 5–7 минут, контролируя стабильность работы. Проверьте отсутствие подсосов воздуха в системе впуска: осмотрите прокладки карбюратора, впускного коллектора и вакуумные шланги на предмет трещин или неплотностей. При необходимости замените поврежденные элементы – даже микроскопические утечки исказят настройку.
- Очистите карбюратор снаружи и внутри: снимите крышку поплавковой камеры, удалите отложения с жиклеров (используйте ацетон или специализированный очиститель, но не металлические предметы), продуйте каналы сжатым воздухом под давлением 4–6 бар. Особое внимание уделите главному топливному жиклеру и жиклеру холостого хода – их диаметр должен соответствовать заводским параметрам (например, для карбюраторов семейства «Озон» типичные значения: ГТЖ – 1,10–1,30 мм, ЖХХ – 0,45–0,55 мм).
- Проверьте уровень топлива в поплавковой камере: при снятой крышке карбюратора и вертикальном положении поплавка зазор между его кромкой и плоскостью разъема должен составлять 6,5±0,25 мм (для большинства отечественных карбюраторов). Отрегулируйте подгибанием язычка поплавка.
- Убедитесь в исправности системы зажигания: выставьте зазор между контактами прерывателя (0,35–0,45 мм) или проверьте работу бесконтактного датчика, проконтролируйте угол опережения зажигания (для ВАЗ классики – 5–7° до ВМТ на холостом ходу). Неисправное зажигание сделает настройку отсечки невозможной.
- Подключите тахометр и газоанализатор (при наличии): обороты холостого хода должны быть в пределах 800–900 об/мин, содержание CO – не более 1,5–2,0%. Если значения выходят за рамки, предварительно отрегулируйте винт качества смеси.
Пошаговая инструкция по регулировке винта отсечки
Винт отсечки (он же винт холостого хода или винт качества смеси) отвечает за стабильность работы двигателя на минимальных оборотах. Перед началом регулировки убедитесь, что двигатель прогрет до рабочей температуры (60–80°C), воздушный фильтр чист, а дроссельная заслонка полностью закрыта. Используйте отвёртку с плоским жалом шириной 3–4 мм – стандартный размер для большинства карбюраторов (Озон, Солекс, К-151).
Регулировку проводите в следующем порядке:
- Запустите двигатель и установите винт количества смеси в положение, при котором обороты составят 800–900 об/мин (для бензиновых двигателей) или 700–800 об/мин (для газовых).
- Медленно вращайте винт отсечки по часовой стрелке до момента, когда обороты начнут падать (обычно на 1/4–1/2 оборота от полностью закрытого положения). Зафиксируйте это положение.
- Поверните винт против часовой стрелки на 1/8–1/4 оборота, добиваясь максимально устойчивых оборотов. Если двигатель глохнет или работает с перебоями, вернитесь к предыдущему шагу и скорректируйте положение.
- Проверьте реакцию двигателя на резкое открытие дросселя: при правильной настройке обороты должны плавно увеличиваться без провалов. Если наблюдаются рывки, уменьшите количество смеси винтом количества на 50–100 об/мин и повторите регулировку.
Для карбюраторов с двумя винтами отсечки (например, К-135) настройку проводите поочерёдно: сначала отрегулируйте первичную камеру, затем вторичную, сохраняя разницу в 100–150 об/мин между ними. На карбюраторах с вакуумным приводом (Солекс 2108) дополнительно проверьте герметичность диафрагмы – подсос воздуха исказит результаты регулировки. После завершения настройки заглушите двигатель и дайте ему остыть, затем повторно проверьте обороты: они не должны отличаться более чем на 50 об/мин от первоначальных.
Типичные ошибки при регулировке: чрезмерное затягивание винта (приводит к обеднению смеси и перегреву), игнорирование прогрева двигателя (холодный мотор требует более богатой смеси), использование нештатных отвёрток (повреждает шлицы). Если после регулировки двигатель работает неровно на холостом ходу, проверьте зазор в контактах прерывателя (для контактных систем зажигания) или угол опережения зажигания – эти параметры напрямую влияют на стабильность оборотов.
Проверка работы двигателя после изменения настроек
Запустите двигатель и дайте ему прогреться до рабочей температуры (80–90°C). На холостом ходу обороты должны стабильно держаться в диапазоне 800–900 об/мин без заметных провалов или подергиваний. Если стрелка тахометра колеблется более чем на 50 об/мин, требуется дополнительная корректировка винта качества смеси.
Резко нажмите на педаль газа и отпустите. Двигатель должен мгновенно откликаться без задержек, а обороты плавно возвращаться к холостым. При наличии «провалов» (задержка реакции более 0,5 секунды) увеличьте подачу топлива через винт количества на 1/8 оборота и повторите тест.
Проверьте работу двигателя под нагрузкой. Начните движение на первой передаче, разгоняясь до 30–40 км/ч. При резком открытии дроссельной заслонки не должно быть детонации (металлический стук) или «чихания» (обратные вспышки в карбюратор). Если детонация присутствует, обедните смесь винтом качества на 1/4 оборота против часовой стрелки.
Оцените цвет выхлопа на прогретом двигателе. Светло-серый или слегка сизоватый дым указывает на оптимальную смесь. Черный дым – признак переобогащения, белый (при отсутствии конденсата) – возможный подсос воздуха или неисправность системы зажигания. Проверьте свечи зажигания: электроды должны быть светло-коричневыми без нагара.
Измерьте расход топлива на 100 км пробега в смешанном цикле. После настройки отсечки он должен снизиться на 5–10% по сравнению с исходными показателями. Если расход увеличился, проверьте герметичность соединений карбюратора и состояние воздушного фильтра – засорение может вызывать переобогащение смеси.
Прислушайтесь к работе двигателя на высоких оборотах (3000–4000 об/мин). Должен быть ровный, без перебоев звук. Если появляются «провалы» или двигатель «захлебывается», отрегулируйте положение иглы дроссельной заслонки или проверьте состояние топливного жиклера холостого хода – возможно, он забит.
Заглушите двигатель и сразу же проверьте наличие топлива в поплавковой камере. Уровень должен быть на 1–2 мм ниже кромки контрольного отверстия. Если топливо переливается, отрегулируйте поплавок или замените игольчатый клапан. Повторный запуск должен происходить с первой попытки без подкачки бензонасоса.
Через 50–100 км пробега повторно проверьте все параметры. Особое внимание уделите стабильности холостого хода и отсутствию посторонних шумов. Если настройки «ушли», зафиксируйте регулировочные винты контргайками и при необходимости повторите процедуру с учетом выявленных отклонений.
