Как сделать самолет в компас 3d

Подготовка рабочей среды и настройка параметров документа

Настройте сетку: шаг основной сетки – 10 мм, вспомогательной – 1 мм, с привязкой к узлам сетки 0.1 мм. Включите режим Ортогональное черчение (F8) и отключите автоматическое создание объектов спецификации (Сервис → Параметры → Спецификация), чтобы избежать лишних элементов в дереве построения. Сохраните настройки как пользовательский профиль (Файл → Сохранить профиль) с именем Авиа_моделирование для быстрого применения в будущих проектах.

Построение фюзеляжа самолета с помощью базовых эскизов

Для формирования обводов фюзеляжа примените инструмент «Сплайн» с привязкой к контрольным точкам. В носовой части создайте плавную кривую, соединив верхнюю и нижнюю точки осевой линии с крайними точками перпендикуляров – радиус кривизны не должен превышать 200 мм. В центральной части используйте прямые отрезки с небольшими скруглениями (радиус 30 мм) в местах перехода к носовой и хвостовой частям. Хвостовой обвод выполните с сужением к концу фюзеляжа, уменьшая высоту сечения на 20% каждые 100 мм.

Перейдите в режим 3D и выполните операцию «Вращение» вокруг осевой линии на 360°. Если требуется несимметричная форма (например, для фюзеляжа с плоским днищем), используйте «Кинематическую операцию», протягивая эскиз сечения вдоль направляющей кривой. Параметры сечений для разных типов самолетов:

Для уточнения формы создайте дополнительные эскизы на плоскостях, параллельных базовой. Например, на расстоянии 400 мм от носа постройте эллиптическое сечение с осями 200×180 мм – это обеспечит плавный переход к кабине пилота. Используйте операцию «Сечение по эскизу» для вырезания окон или люков, предварительно нанеся их контуры на соответствующие плоскости. Проверьте замкнутость контуров перед выполнением 3D-операций: незамкнутые эскизы приведут к ошибкам при построении тела.

Создание крыльев и их крепление к фюзеляжу

Начните с эскиза профиля крыла в плоскости XY. Используйте инструмент «Сплайн» для построения аэродинамического профиля NACA (например, NACA 2412 для дозвуковых самолетов) с точностью до 0,1 мм. Задайте хорду крыла в корневой части (для модели легкого самолета – 300–400 мм) и сужение к законцовке (коэффициент 0,4–0,6). Примените операцию «Вытягивание» с уклоном 2–3° для создания стреловидности, если требуется. Для симметрии используйте зеркальное отражение относительно плоскости ZX.

Разделите крыло на секции: центроплан, консоль и законцовку. Центроплан (ширина 150–200 мм) создайте как отдельное тело с монолитным креплением к фюзеляжу. Для консолей используйте операцию «Лофт» между корневым и концевым профилями, добавив промежуточные сечения с шагом 20–25% размаха. Убедитесь, что толщина обшивки в корневой части не менее 1,5 мм, а в законцовке – 0,8 мм. Примените скругления радиусом 5–10 мм на стыках секций.

Крепление крыла к фюзеляжу реализуйте через силовой набор: лонжероны и нервюры. Создайте главный лонжерон как балку коробчатого сечения (высота 30–40 мм, толщина стенок 2 мм) из алюминиевого сплава Д16Т. Разместите его на 25–30% хорды от передней кромки. Нервюры (толщина 1,2 мм) расположите с шагом 100–120 мм, зафиксировав их на лонжероне с помощью операции «Вырезание» и последующей сварки в сборке. Для крепежа используйте болты М6–М8 с потайной головкой, разместив их в узлах пересечения лонжерона и усиленных нервюр.

Проверьте сопряжение крыла с фюзеляжем на предмет зазоров: допустимый люфт – не более 0,2 мм. Используйте команду «Анализ зазоров» в режиме сборки, исключив пересечения тел. Для аэродинамической герметизации примените силиконовый герметик в местах стыка обшивки с фюзеляжем. Экспортируйте сборку в формат STEP для последующего расчета на прочность в ANSYS или аналогичном ПО.

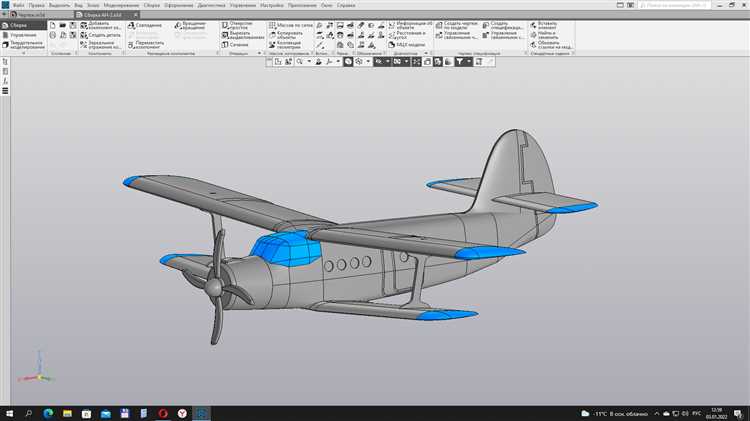

Моделирование хвостового оперения и стабилизаторов

Хвостовое оперение в Компас 3D начинайте с эскиза горизонтального стабилизатора в плоскости XY. Используйте инструмент «Прямоугольник по центру и вершине» для создания базовой формы с размерами, соответствующими чертежу: размах 1200 мм, хорда у корня 300 мм, на конце – 180 мм. Примените команду «Сопряжение» с радиусом 50 мм для скругления передней кромки. Для профиля NACA 0012 создайте сплайн по точкам с координатами (0;0), (25;12), (50;18), (75;15), (100;0), затем зеркально отразите его относительно оси X.

Вертикальный стабилизатор моделируйте как отдельное тело с последующим объединением. В плоскости XZ постройте эскиз с высотой 800 мм и переменной хордой: 400 мм у основания, 200 мм на вершине. Используйте команду «Массив по кривой» для создания нервюр с шагом 100 мм, предварительно нарисовав направляющую линию под углом 3° к оси Z. Для облегчения конструкции добавьте вырезы диаметром 30 мм с шагом 150 мм, применяя операцию «Вычесть компонент».

Соединение стабилизаторов с фюзеляжем выполняйте через булеву операцию «Объединение». Создайте переходную зону с помощью команды «Лофт» между сечением фюзеляжа (эллипс 200×150 мм) и корневым сечением стабилизатора. Угол установки горизонтального оперения задайте через поворот эскиза на 2° относительно базовой плоскости. Для точной подгонки используйте параметрические связи: при изменении длины фюзеляжа автоматически корректируйте положение стабилизаторов через формулу «L_фюзеляжа*0.85».

Детализацию закончите созданием рулевых поверхностей. В плоскости стабилизатора постройте эскиз руля высоты с хордой 100 мм и размахом 900 мм. Примените операцию «Вытягивание» на 15 мм с уклоном 5° для имитации аэродинамического профиля. Шарнирные узлы моделируйте как цилиндры диаметром 20 мм, расположенные на расстоянии 30% хорды от передней кромки. Для проверки кинематики используйте команду «Сопряжение вращения» с ограничением угла отклонения ±25°.

Добавление двигателей и гондол с учетом пропорций

Для корректного моделирования двигателей и гондол в Компас 3D используйте параметрические зависимости, привязанные к габаритам фюзеляжа. Стандартное соотношение диаметра гондолы к ширине крыла для среднемагистральных самолетов (например, Airbus A320) составляет 1:5,5–1:6,2. Задайте базовый эскиз гондолы как окружность с радиусом, равным 8–10% размаха крыла, и удлините её на 1,8–2,2 диаметра для турбовентиляторных двигателей. При построении используйте инструмент «Выдавливание по траектории», где направляющей служит сплайн, повторяющий аэродинамический профиль мотогондолы с сужением в хвостовой части на 15–20%.

Расположение двигателей относительно крыла критично для центровки и аэродинамики. Для низкопланов (Boeing 737) расстояние от передней кромки крыла до передней точки гондолы должно составлять 30–35% хорды в месте крепления пилона. Угол установки гондолы относительно строительной горизонтали фюзеляжа – 2–4° вниз для компенсации скоса потока. В Компас 3D создайте вспомогательную плоскость под этим углом, затем спроецируйте на неё эскиз пилона с толщиной 5–7% диаметра гондолы. Для точной привязки используйте параметрические связи между элементами сборки, фиксируя расстояния через переменные.

Детализация внутренней структуры гондолы включает моделирование воздухозаборника, вентиляторного отсека и сопла. Воздухозаборник выполняется как поверхность вращения с профилем NACA 1-85-100 (для дозвуковых самолетов), где относительная толщина входной кромки – 10–12% диаметра. Вентиляторный отсек моделируется как цилиндр с длиной, равной 0,6–0,7 диаметра гондолы, и внутренним диаметром на 5–8% меньше внешнего. Сопло сужается к выходу на 25–30%, с углом конусности 12–15°. Для реалистичности добавьте ребра жесткости пилона с шагом 150–200 мм и толщиной 3–5 мм, используя команду «Ребро жесткости» с уклоном 1–2°.

При сборке двигателя в гондоле учитывайте зазоры: между лопатками вентилятора и внутренней стенкой – 1–1,5% диаметра вентилятора, между корпусом двигателя и гондолой – 20–30 мм для теплоизоляции. Для визуализации лопаток создайте массив из 20–24 элементов с угловым шагом 15–18°, используя команду «Массив по концентрической сетке». Лопатки выполняются как тела вращения с профилем Clark Y или NACA 65-010, с относительной толщиной 10% и углом установки 30–40°. Зафиксируйте положение двигателя относительно гондолы через сопряжения «Совпадение» и «Касание», исключив пересечения при вращении.

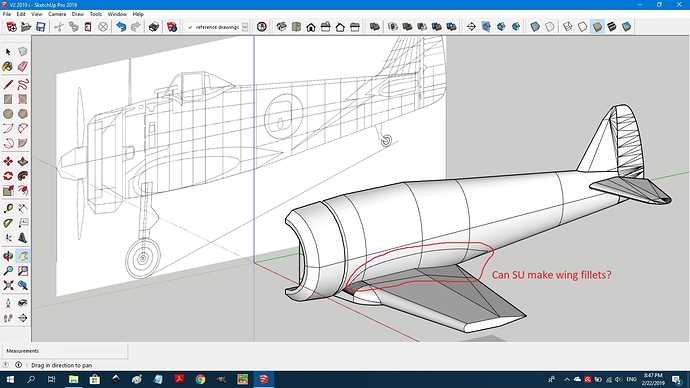

Проектирование шасси и механизмов уборки

Шасси самолета – критически важный узел, определяющий безопасность взлета, посадки и руления. В Компас 3D проектирование начинается с анализа нагрузок: для легких самолетов расчетная нагрузка на основную стойку составляет 1,5–2,5 от максимальной взлетной массы, для транспортных – до 3,5. Используйте модуль «Расчеты МКЭ» для проверки прочности амортизаторов и узлов крепления. Пример: для самолета массой 5 тонн при посадочной скорости 60 м/с кинетическая энергия составит ~90 кДж – амортизатор должен поглотить 60–70% этой энергии.

Конструкция стойки зависит от типа шасси. Для трехопорной схемы основные стойки располагают на 20–30% размаха крыла от фюзеляжа, носовую – на расстоянии 10–15% длины фюзеляжа от носа. В Компас 3D создайте эскиз в плоскости симметрии самолета, затем проецируйте точки крепления на 3D-модель. При проектировании телескопической стойки учитывайте ход амортизатора: для легких самолетов – 150–250 мм, для средних – 300–450 мм. Зазор между колесом и обтекателем в убранном положении должен быть не менее 20 мм.

• Типы амортизаторов:
  1. Масляно-пневматические – стандарт для большинства самолетов, обеспечивают прогрессивную характеристику демпфирования.
  2. Резиновые пластинчатые – используются на сверхлегких аппаратах, требуют частой замены.
  3. Пружинные – редко применяются из-за линейной характеристики и большого веса.
• Материалы: для стоек – сталь 30ХГСА (σ_в = 1100 МПа), для рычагов – алюминиевый сплав Д16Т (σ_в = 420 МПа). В Компас 3D назначайте материалы через «Свойства компонента» с указанием плотности и модуля упругости.

Механизм уборки шасси проектируется с учетом кинематики и ограничений компоновки. Наиболее распространенные схемы:

• Рычажная – для носовых стоек, угол поворота 90–110°, время уборки 5–8 с.
• Шарнирно-рычажная – для основных стоек, угол 70–90°, время 6–10 с.
• Прямолинейная (выдвижение вниз) – для самолетов с тонким крылом, требует мощных приводов.

В Компас 3D создайте сборку механизма с параметрическими связями: задайте зависимости между углами поворота звеньев через «Сопряжения» → «Угловое». Для проверки траектории используйте инструмент «Анимация сборки» с шагом 5°.

Гидравлический привод шасси рассчитывается по формуле: F = (M × g × k) / (η × l), где F – усилие привода, M – масса самолета, k – коэффициент запаса (1,2–1,5), η – КПД механизма (0,8–0,9), l – плечо приложения силы. Давление в гидросистеме для легких самолетов – 15–20 МПа, для транспортных – 21–28 МПа. В Компас 3D моделируйте гидроцилиндры с учетом хода штока и диаметра поршня: для самолета массой 10 тонн при ходе 300 мм диаметр поршня составит ~80 мм.

Система управления уборкой шасси включает электрические и механические блокировки. В Компас 3D создайте отдельную сборку для концевых выключателей: разместите их в крайних положениях стойки с допуском ±2 мм. Для аварийного выпуска предусмотрите механизм с ручным приводом или пневматической системой (давление 0,5–0,7 МПа). Пример компоновки: концевой выключатель убранного положения устанавливается на кронштейне стойки, выпущенного – на шпангоуте фюзеляжа.

Обтекатели шасси проектируются с учетом аэродинамики и зазоров. В убранном положении зазор между колесом и обтекателем должен быть не менее 15 мм, в выпущенном – 50–100 мм для предотвращения попадания грязи. В Компас 3D используйте инструмент «Поверхность по сечениям» для создания обтекателя: задайте 5–7 сечений с шагом 100–150 мм, затем сгладьте поверхность командой «Сшивка поверхностей». Материал обтекателя – композит или алюминиевый сплав толщиной 1,5–2,5 мм.

Проверка кинематики в Компас 3D выполняется через «Анализ движения». Задайте параметры: время цикла уборки/выпуска, угловые скорости звеньев (0,1–0,3 рад/с), ускорения (не более 2 рад/с²). Выявите коллизии с помощью инструмента «Проверка пересечений» – критические зоны: стойка-лонжерон, колесо-обтекатель, рычаги-гидроцилиндры. Для оптимизации траектории используйте «Параметрический анализ»: варьируйте длины звеньев в пределах ±10% и оценивайте влияние на время уборки и нагрузки.

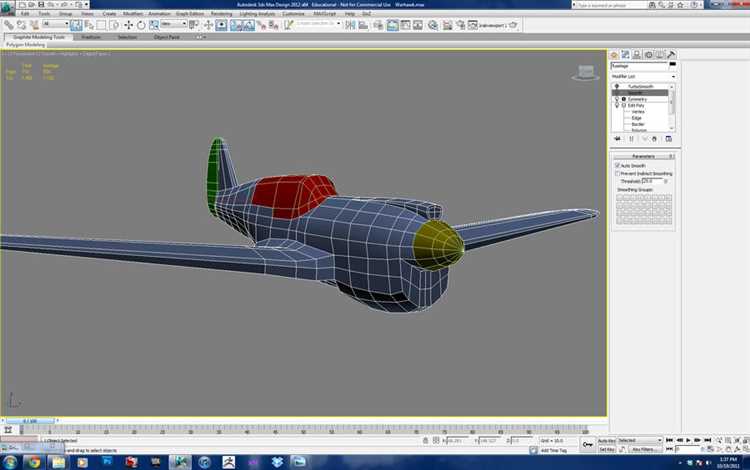

Детализация кабины пилота и остекления

Начните с построения каркаса кабины, используя эскизы на плоскостях XY, XZ и YZ. Для фюзеляжа легкого самолета задайте габариты кабины: ширина 1200 мм, высота 1300 мм, длина 1800 мм. Примените инструмент «Выдавливание» с уклоном 5° для боковых панелей, чтобы учесть аэродинамические требования. Внутренние перегородки создавайте толщиной 3 мм из алюминиевого сплава Д16Т, используя команду «Оболочка» с параметром «Удалить грани».

Остекление кабины моделируйте отдельными поверхностями с последующим объединением. Для лобового стекла используйте сплайн с 5 контрольными точками: две нижние на расстоянии 300 мм от носа фюзеляжа, верхняя – на высоте 1100 мм. Примените команду «Поверхность по сети кривых» с параметром «Замкнутый контур». Толщину стекла задайте 12 мм для лобовой части и 8 мм для боковых панелей, используя «Смещение поверхности» с опцией «Двустороннее».

Кресло пилота создавайте по реальным чертежам: ширина сиденья 450 мм, высота спинки 600 мм, угол наклона 15°. Используйте инструмент «Тело вращения» для ножек кресла, задав диаметр трубы 25 мм. Для подголовника примените «Бобышку» с радиусом скругления 50 мм. Материал кресла – углепластик с плотностью 1,6 г/см³, что важно для расчета массово-инерционных характеристик. Привяжите кресло к полу кабины через эскизные точки с координатами (600; 400; 0) для передней левой ножки.

Приборную панель моделируйте как отдельную сборку. Основная панель – алюминиевая пластина толщиной 4 мм с габаритами 800×300 мм. Для приборов используйте цилиндрические бобышки диаметром 60 мм и высотой 30 мм, расположенные в три ряда с шагом 100 мм. Центральный дисплей создайте как прямоугольную выемку 200×150 мм глубиной 10 мм. Примените команду «Массив по сетке» для размещения кнопок управления: 12 штук диаметром 15 мм в два ряда. Материал панели – АМг3 с анодированным покрытием.

Рукоятку управления самолетом (РУС) создавайте в виде сборки из трех компонентов: основания, ручки и механизма наклона. Основание – цилиндр диаметром 50 мм и высотой 120 мм с отверстием под вал диаметром 10 мм. Ручка – тело вращения с профилем, заданным точками (0;0), (20;50), (40;80), (30;120), (0;120). Механизм наклона моделируйте как шарнирное соединение с углом поворота ±30° в продольной плоскости. Используйте сопряжение «Вращение» для симуляции движения.

Остекление кабины требует особого внимания к оптическим свойствам. Для лобового стекла задайте материал «Органическое стекло СО-120» с коэффициентом преломления 1,49. Примените команду «Скругление» с радиусом 20 мм для кромок стекла, чтобы избежать концентрации напряжений. Боковые стекла создавайте с углом наклона 25° к вертикали, используя команду «Поверхность по сечениям». Для имитации стеклоочистителей добавьте цилиндрические выступы диаметром 10 мм на лобовом стекле с координатами (400; 1000; 100) и (800; 1000; 100).

Вентиляционные отверстия кабины размещайте на боковых панелях в два ряда: верхний – на высоте 900 мм, нижний – на 400 мм. Диаметр отверстий 30 мм, шаг 150 мм. Используйте команду «Отверстие» с параметром «Под крепеж» и резьбой М6. Для воздуховодов создайте трубопроводы диаметром 40 мм, соединяющие отверстия с центральным каналом сечением 60×80 мм. Материал воздуховодов – алюминиевая фольга толщиной 0,5 мм, моделируемая как поверхность.

Завершите детализацию кабины добавлением мелких элементов: ремней безопасности, педалей управления, подлокотников. Ремни создавайте как ленты шириной 50 мм и толщиной 2 мм, используя команду «Листовой металл» с радиусом гиба 5 мм. Педали моделируйте как сборку из двух рычагов длиной 250 мм и площадок 100×80 мм. Подлокотники кресла – тела выдавливания с профилем, заданным точками (0;0), (50;0), (50;30), (40;40), (0;40). Все элементы привязывайте к локальным системам координат для удобства последующей анимации.

Использование операций массива для симметричных элементов

В КОМПАС-3D операции массива позволяют быстро воспроизводить симметричные элементы конструкции без ручного копирования. Для крыльев, стабилизаторов или стоек шасси применяйте массив по сетке или круговой массив, если элементы расположены радиально. Например, при создании закрылков на крыле задайте параметры: количество копий – 2, шаг – расстояние между элементами, ось симметрии – плоскость YZ.

Для симметричных отверстий под крепеж используйте массив вдоль кривой. Выделите эскиз отверстия, выберите команду «Массив по траектории» и укажите направляющую линию (например, кромку крыла). Установите количество экземпляров с равным шагом, чтобы избежать ручной корректировки. При работе с фюзеляжем этот метод сокращает время на 60–70% по сравнению с ручным размещением.

При создании симметричных ребер жесткости на обшивке самолета применяйте зеркальное копирование через команду «Зеркально отразить». Выделите исходное ребро, укажите плоскость симметрии (например, фронтальную) и подтвердите операцию. Метод гарантирует идентичность геометрии без дополнительных настроек, что критично для аэродинамических расчетов.

• Для массива по окружности задавайте угол между элементами в градусах. Например, 4 стойки шасси под углом 90° друг к другу.
• Используйте параметрические связи: при изменении исходного элемента все копии в массиве обновятся автоматически.
• При работе с большими сборками отключайте «Создавать ассоциативные копии», чтобы ускорить перестроение модели.

Ошибки при настройке массива часто возникают из-за неверно выбранной оси или плоскости. Проверяйте направление копирования: для крыльев ось X должна совпадать с размахом, а для фюзеляжа – с продольной осью самолета. Если элементы перекрываются, уменьшите шаг или измените начальную точку массива.

Для сложных симметричных узлов, таких как воздухозаборники или сопла двигателей, комбинируйте несколько операций массива. Сначала создайте круговой массив лопаток, затем примените зеркальное копирование для второй половины конструкции. Это позволяет сохранить единую параметрическую модель и избежать дублирования операций.

После создания массива проверяйте геометрию через «Анализ модели» → «Проверить пересечения». Симметричные элементы не должны иметь зазоров или наложений, особенно в зонах стыковки с основными агрегатами. При обнаружении ошибок корректируйте исходный эскиз, а не отдельные копии – это сохранит целостность массива.

Проверка сборки и устранение пересечений деталей

Устранение пересечений начинайте с самых объемных конфликтов. Если детали пересекаются более чем на 0.5 мм, скорректируйте их положение с помощью инструмента «Сопряжения» (Сборка → Сопряжения), добавив условия «Совпадение» или «Расстояние» с минимальным зазором 0.1–0.2 мм. Для сложных случаев (например, стыковка лонжерона с нервюрой) используйте «Гибкие подсборки»: разбейте деталь на части и задайте параметрические связи между ними через «Уравнения» в дереве модели. Избегайте ручного перемещения деталей – это нарушает ассоциативность сборки.

• Для локальных пересечений (<0.1 мм) примените команду «Редактировать на месте» (ПКМ на детали → Редактировать на месте). В режиме редактирования измените геометрию с помощью «Уклона» или «Скругления» (радиус 0.3–0.5 мм), чтобы устранить наложение без потери функциональности.
• Если пересечение вызвано ошибкой в эскизе, откройте исходный эскиз детали и проверьте замкнутость контуров с помощью «Анализ геометрии» (Сервис → Анализ геометрии). Удалите лишние отрезки или добавьте недостающие связи.
• Для проверки кинематики подвижных узлов (шасси, механизация крыла) используйте «Анимацию сборки» (Сервис → Анимация). Задайте диапазон движения и наблюдайте за пересечениями в динамике – статический анализ их не выявит.

После устранения всех конфликтов сохраните сборку с версией в имени файла (например, «Самолет_Крыло_Сборка_v2.3.a3d») и создайте отчет о проверке через «Экспорт результатов» (Файл → Экспорт → Текстовый файл). В отчете укажите: список устраненных пересечений, примененные методы корректировки и оставшиеся допуски (если они не влияют на функциональность). Для критичных узлов (крепление двигателя, стыковка фюзеляжа с крылом) добавьте примечания в дерево модели с помощью «Свойств компонента» (ПКМ на детали → Свойства). Это упростит последующую доработку модели.
