Втулка для подшипника – деталь, которая часто выходит из строя из-за износа или неправильной посадки. Покупка новой не всегда оправдана: сроки поставки, высокая стоимость или отсутствие нужного типоразмера заставляют искать альтернативы. Самостоятельное изготовление позволяет сэкономить до 70% средств и получить деталь с требуемыми характеристиками за 2–4 часа работы.
Для изготовления втулки подойдут материалы с высокой износостойкостью: бронза (БрОЦС5-5-5, БрАЖ9-4), латунь (ЛС59-1), антифрикционный чугун (АЧС-1) или капролон. Выбор зависит от нагрузки: бронза выдерживает до 50 МПа, латунь – до 30 МПа, капролон – до 15 МПа. Толщина стенки втулки должна составлять не менее 10% от внутреннего диаметра подшипника, иначе деталь деформируется под нагрузкой.
Основные инструменты: токарный станок (допустимо использовать сверлильный с самодельным резцедержателем), штангенциркуль с точностью 0,05 мм, развёртки для чистовой обработки отверстия. Заготовку лучше брать с припуском 0,5–1 мм на сторону – это компенсирует погрешности при обработке. Внутренний диаметр растачивают с учётом натяга: для бронзы и латуни – 0,02–0,05 мм, для капролона – 0,05–0,1 мм.
Ключевой этап – обеспечение соосности отверстия и наружной поверхности. Для этого заготовку зажимают в трёхкулачковом патроне, предварительно проточив базовые поверхности. Чистовую обработку проводят за один установ, используя резцы с пластинами из твёрдого сплава (ВК8, Т15К6). Шероховатость поверхности Ra 1,6–0,8 мкм достигается при скорости резания 80–120 м/мин и подаче 0,05–0,1 мм/об.
После токарной обработки втулку проверяют на биение: допустимое отклонение – не более 0,03 мм. Если требуется смазочный канал, его сверлят под углом 30–45° к оси втулки диаметром 2–4 мм. Готовую деталь промывают в керосине, обезжиривают и при необходимости покрывают антифрикционным составом (например, дисульфидом молибдена).
Выбор материала для изготовления втулки подшипника
Для втулок подшипников, работающих в условиях умеренных нагрузок (до 50 МПа) и скоростей скольжения до 2 м/с, оптимальны бронзы марок БрОФ10-1 или БрАЖ9-4. Эти сплавы обеспечивают коэффициент трения 0,05–0,1 при смазке и выдерживают температуры до 250°C без потери прочности. При повышенных требованиях к износостойкости (например, в сельхозтехнике) используют БрОЦС5-5-5 – она устойчива к абразивному износу, но требует регулярной смазки. Для агрессивных сред (химическое оборудование) подходит бронза БрКМц3-1 или латунь ЛС59-1, но их предел прочности на 20–30% ниже.
В случаях, когда смазка невозможна или нежелательна, применяют антифрикционные полимеры: фторопласт-4 (рабочая температура до +260°C, коэффициент трения 0,04–0,08), полиамид ПА6 (выдерживает ударные нагрузки, но деформируется при +100°C) или композиты на основе полиэфирэфиркетона (PEEK) с добавками углеродного волокна – они сохраняют стабильность размеров при +250°C и нагрузках до 100 МПа. Для втулок с высокими требованиями к точности (допуск ±0,01 мм) предпочтителен капролон В – он легко обрабатывается, но гигроскопичен (влагопоглощение до 3% за 24 часа).
Стальные втулки (Ст45, 40Х) используют при ударных нагрузках или необходимости высокой твердости (HRC 45–55 после закалки), но они требуют обязательной смазки и не подходят для работы в паре с мягкими валами (например, алюминиевыми). Для экстремальных условий (вакуум, радиация) применяют спеченные материалы: бронзографит (пористость 15–25% для удержания смазки) или железографит (дешевле, но менее коррозионностойкий). При выборе учитывайте не только механические свойства, но и совместимость материалов пары трения – например, бронза с закаленной сталью (HRC ≥ 50) снижает риск задиров.
Необходимые инструменты и оборудование для точной обработки
Для изготовления втулки под подшипник с допусками ±0,02 мм потребуется оборудование, обеспечивающее стабильность размеров и чистоту поверхности. Основной инструмент – токарный станок с ЧПУ или прецизионный универсальный токарный станок (например, 16К20 с точностью позиционирования 0,01 мм). Для обработки внутреннего диаметра используйте расточные резцы с пластинами из твёрдого сплава ВК8 или Т15К6 с радиусом при вершине 0,2–0,4 мм. Замеры выполняйте микрометром с ценой деления 0,001 мм (например, МК-25) и индикаторным нутромером с диапазоном 10–50 мм. Для контроля биения примените магнитную стойку с индикатором часового типа ИЧ-10 (погрешность 0,01 мм).
- Фрезерный станок (вертикальный или горизонтальный) – для обработки шпоночных пазов или смазочных канавок. Рекомендуется использовать концевые фрезы из быстрорежущей стали Р6М5 диаметром 3–8 мм с покрытием TiN для снижения износа.
- Шлифовальный станок (круглошлифовальный или внутришлифовальный) – для финишной обработки поверхностей с шероховатостью Ra 0,63–1,25 мкм. Абразивные круги выбирайте на бакелитовой связке с зернистостью 40–60 для черновой и 80–120 для чистовой обработки.
- Термообработка – муфельная печь с регулировкой температуры до 900°C (например, СНОЛ-3/11) для закалки втулок из стали 40Х или ШХ15. Охлаждение проводите в масле И-20А при 60–80°C.
- Дополнительные приспособления:
- Цанговые патроны с точностью зажима 0,01 мм для фиксации заготовок диаметром до 50 мм.
- Люнеты (подвижные или неподвижные) для предотвращения прогиба длинных заготовок.
- Смазочно-охлаждающие жидкости (СОЖ) на основе эмульсола ЭГТ или синтетических масел для снижения температурных деформаций.
Расчет размеров и допусков втулки под конкретный подшипник
Первым шагом определите внутренний диаметр подшипника (d) и его ширину (B) по технической документации или маркировке. Например, для подшипника 6204 внутренний диаметр составляет 20 мм, а ширина – 14 мм. Втулка должна иметь внутренний диаметр на 0,1–0,3 мм больше, чтобы обеспечить свободную посадку без заклинивания. Для 6204 оптимальный внутренний диаметр втулки – 20,2 мм с допуском +0,02 мм.
Наружный диаметр втулки (D) зависит от посадочного места в корпусе. Если корпус имеет диаметр 30 мм с допуском H7 (+0,021 мм), наружный диаметр втулки должен быть на 0,02–0,05 мм меньше для плотной посадки. В данном случае D = 29,98 мм с допуском –0,01 мм. Материал втулки (бронза, сталь, полиамид) влияет на выбор зазора: для бронзы допустим меньший натяг, для полиамида – больший.
Длина втулки (L) должна превышать ширину подшипника на 1–3 мм для фиксации осевого положения. Для подшипника 6204 (B = 14 мм) оптимальная длина втулки – 16 мм. Если втулка устанавливается в разъемный корпус, добавьте 0,5–1 мм на припуск для механической обработки после запрессовки. При этом торцы втулки должны быть перпендикулярны оси с отклонением не более 0,02 мм на 100 мм длины.
Толщина стенки втулки (t) рассчитывается по формуле: t = (D – d)/2. Для примера с d = 20,2 мм и D = 29,98 мм толщина составит 4,89 мм. Минимальная толщина для бронзовых втулок – 1,5 мм, для стальных – 1 мм. При меньших значениях возрастает риск деформации при запрессовке или эксплуатации. Для высоконагруженных узлов увеличьте толщину на 20–30%.
Допуски на размеры выбирайте по ГОСТ 25347-82. Для внутреннего диаметра втулки используйте поле допуска H7 (+0,021 мм для d = 20 мм), если подшипник устанавливается с зазором. Для наружного диаметра при посадке в корпус – поле допуска n6 (+0,028/+0,015 мм для D = 30 мм). Шероховатость поверхностей: Ra 1,6 мкм для посадочных мест, Ra 3,2 мкм для торцов. Превышение этих значений ухудшает теплоотвод и увеличивает износ.
При расчете учитывайте температурные деформации. Коэффициент линейного расширения бронзы – 17,5×10⁻⁶ 1/°C, стали – 12×10⁻⁶ 1/°C. Если узел эксплуатируется при температуре +80°C, а монтаж проводился при +20°C, увеличение диаметров составит 0,01–0,02 мм. Корректируйте размеры втулки с учетом этого фактора, особенно для тонкостенных конструкций.
Проверьте расчеты с помощью программного обеспечения (например, MITCalc или KISSsoft) для анализа посадок и напряжений. Введите данные о материале, нагрузках и условиях эксплуатации. Программа выдаст рекомендации по оптимальным допускам и запасу прочности. Для ручного расчета используйте формулу Ляме для толстостенных цилиндров: σ = p×(D² + d²)/(D² – d²), где p – давление запрессовки. Допустимое напряжение для бронзы – 60 МПа, для стали – 120 МПа.
Пошаговая технология токарной обработки заготовки
Зафиксируйте заготовку в трёхкулачковом патроне с вылетом не более 2–2,5 диаметров для исключения вибраций. Установите резец с пластиной из твёрдого сплава (например, ВК8) под углом 90° к оси вращения, выставив вершину на уровне центров станка. Начните черновую обработку с подачей 0,2–0,3 мм/об при скорости резания 80–100 м/мин для стали 45 или 120–150 м/мин для алюминиевых сплавов. Снимите припуск слоями по 1–1,5 мм, контролируя температуру заготовки – перегрев свыше 60°C приводит к деформации.
Для чистовой обработки замените резец на более острый (радиус при вершине 0,2–0,4 мм) и снизьте подачу до 0,05–0,1 мм/об. Увеличьте скорость резания на 20–30% относительно черновой, но не превышайте 200 м/мин для стали. Обработайте поверхность за два прохода: первый – с глубиной 0,1–0,2 мм, второй – 0,05 мм для достижения шероховатости Ra 1,6–3,2. Используйте СОЖ на масляной основе (например, МР-7) для предотвращения налипания стружки и снижения износа инструмента.
Отрежьте заготовку отрезным резцом шириной 3–4 мм, установив частоту вращения на 30–40% ниже чистовой. Подача – 0,03–0,05 мм/об, глубина резания – на 0,5 мм больше радиуса заготовки. Завершите обработку снятием фасок 1×45° на торцах втулки, используя проходной упорный резец. Проверьте размеры микрометром с точностью 0,01 мм и при необходимости выполните доводку притиром с пастой ГОИ.
Методы термической обработки для повышения износостойкости
Закалка с низким отпуском – оптимальный метод для втулок из углеродистых и легированных сталей (например, 40Х, 45, ШХ15). Нагрев до 820–860°C с последующим резким охлаждением в масле или воде формирует мартенситную структуру, повышая твёрдость до 58–62 HRC. Отпуск при 150–200°C в течение 1–2 часов снимает внутренние напряжения, сохраняя износостойкость. Критическая скорость охлаждения зависит от состава стали: для 40Х достаточно 100–150°C/с, для ШХ15 – не менее 200°C/с.
Цементация подходит для низкоуглеродистых сталей (10, 20, 18ХГТ), где требуется сочетание вязкой сердцевины и твёрдой поверхности. Процесс проводят при 900–950°C в среде углеродсодержащих газов (эндогаз, метан) или твёрдых карбюризаторов (древесный уголь с BaCO₃). Глубина цементованного слоя – 0,8–1,5 мм, содержание углерода на поверхности – 0,8–1,0%. После цементации обязательна закалка с отпуском при 160–180°C для достижения твёрдости 58–63 HRC.
Азотирование применяют для сталей с алюминием, хромом или молибденом (38Х2МЮА, 40ХН2МА). Насыщение поверхности азотом при 500–580°C в аммиачной среде формирует нитридный слой толщиной 0,2–0,5 мм с твёрдостью 900–1200 HV. Преимущество метода – отсутствие деформаций, но длительность процесса (20–60 часов) ограничивает его применение для серийного производства. Для ускорения используют ионное азотирование в плазме, сокращающее время до 4–8 часов.
Борирование эффективно для втулок, работающих в абразивных средах. Насыщение поверхности бором при 850–950°C в порошковых смесях (B₄C + Na₂B₄O₇) или газовых средах (BCl₃ + H₂) создаёт слой боридов железа толщиной 0,1–0,3 мм с твёрдостью 1800–2200 HV. Износостойкость повышается в 3–5 раз по сравнению с закалкой, но хрупкость слоя требует последующего отпуска при 200–300°C. Метод критичен к чистоте поверхности – шероховатость не должна превышать Ra 1,25 мкм.
Диффузионное хромирование используют для коррозионно-стойких втулок из сталей 12Х18Н10Т или 20Х13. Процесс проводят при 1000–1100°C в порошковых смесях (Cr + Al₂O₃ + NH₄Cl) или газовых средах (CrCl₂). Толщина хромированного слоя – 0,02–0,1 мм, твёрдость – 1200–1500 HV. Метод совмещает износостойкость с коррозионной стойкостью, но высокая температура обработки может вызывать рост зерна, что требует последующей термообработки для восстановления структуры.
Лазерная закалка позволяет локально упрочнять рабочие поверхности втулок без объёмного нагрева. Используют CO₂-лазеры мощностью 1–3 кВт с плотностью энергии 10³–10⁴ Вт/см². Глубина закалённого слоя – 0,3–1,0 мм, твёрдость – 60–65 HRC. Преимущества: минимальные деформации, возможность обработки готовых изделий. Недостатки: высокая стоимость оборудования, необходимость точного контроля параметров (скорость перемещения луча – 5–20 мм/с, диаметр пятна – 1–3 мм).

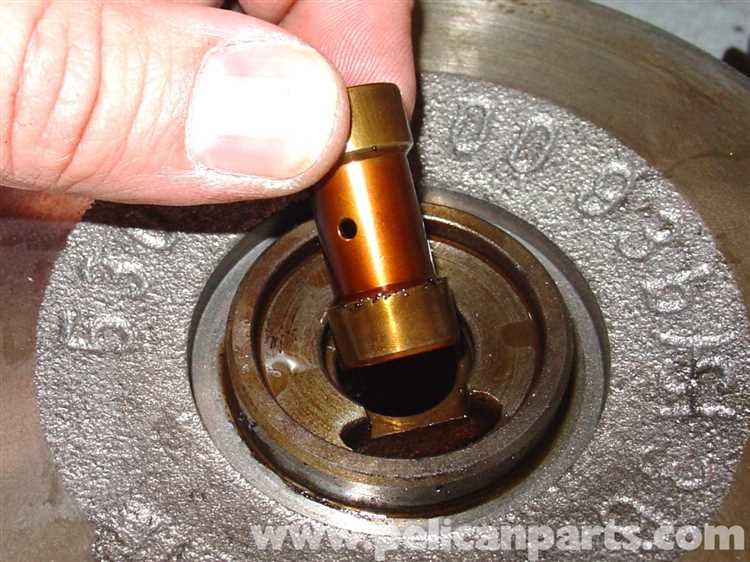

Финишная обработка и контроль качества готовой втулки
После черновой обработки втулки на токарном станке поверхность требует доводки до заданных параметров шероховатости. Для стальных втулок под подшипники класса точности P6 или P5 используйте притирку с абразивными пастами зернистостью 3–5 мкм. Нанесите пасту на оправку, закрепите втулку в патроне и вращайте с частотой 150–200 об/мин, прижимая оправку с усилием 5–10 Н. Время обработки – 2–3 минуты на каждую сторону. Для бронзовых втулок применяйте алмазные пасты зернистостью 1–2 мкм, снижая частоту вращения до 100 об/мин.
Контроль геометрических параметров проводите в три этапа:
- Измерьте внутренний диаметр индикаторным нутромером с ценой деления 0,001 мм. Допуск для втулок под подшипники P6 – ±0,005 мм, для P5 – ±0,003 мм. Проверяйте диаметр в трех сечениях (по краям и в центре) и двух взаимно перпендикулярных плоскостях.
- Оцените овальность и конусность с помощью кругломера или координатно-измерительной машины. Предельные отклонения не должны превышать 50% от допуска на диаметр.
- Проверьте толщину стенки микрометром с точностью 0,01 мм. Разнотолщинность не должна превышать 0,02 мм для втулок диаметром до 50 мм и 0,03 мм – свыше 50 мм.
Шероховатость поверхности контролируйте профилометром или сравнением с образцами шероховатости. Для втулок под подшипники скольжения Ra должна составлять 0,32–0,63 мкм, для качения – 0,16–0,32 мкм. При отсутствии приборов используйте метод «ногтя»: проведите ногтем поперек поверхности – он не должен цепляться за неровности. Дополнительно проверьте отсутствие заусенцев и острых кромок с помощью лупы 4-кратного увеличения.
Для проверки твердости поверхности используйте портативный твердомер. Твердость стальных втулок после термообработки должна составлять 58–62 HRC, бронзовых – 60–80 HB. Измеряйте твердость в трех точках на торцевой поверхности. При отклонении более чем на 2 единицы от заданного значения проведите повторную термообработку или замените заготовку.
Перед сборкой промойте втулку в ультразвуковой ванне с обезжиривающим раствором при температуре 50–60°C в течение 5 минут. Затем просушите сжатым воздухом и нанесите тонкий слой консервационной смазки (например, ЦИАТИМ-201). Храните готовые втулки в герметичной таре с силикагелем при влажности не более 60%. Срок хранения до установки – не более 3 месяцев.
Финальный контроль включает проверку на отсутствие трещин методом магнитопорошковой дефектоскопии (для стальных втулок) или капиллярным методом (для цветных металлов). Нанесите магнитную суспензию или проникающую жидкость, выдержите 10 минут, затем осмотрите поверхность под ультрафиолетовым освещением. Любые индикаторные следы шириной более 0,1 мм или длиной более 1 мм являются браковочным признаком.
