Микроволновая печь начинает генерировать излучение только после закрытия дверцы благодаря системе блокировки, состоящей из трёх ключевых компонентов: микровыключателей, замка безопасности и контроллера. Первый микровыключатель срабатывает при нажатии на защёлку дверцы, замыкая цепь питания трансформатора. Второй – дублирующий – отключает высоковольтную цепь при попытке открыть дверцу во время работы. Третий, часто называемый мониторным, разрывает питание магнетрона, если первые два выходят из строя.
Замок безопасности использует механический или электромагнитный принцип. В большинстве моделей применяется биметаллическая пластина, которая при нагреве от магнетрона деформируется и удерживает защёлку в закрытом положении. Это предотвращает случайное открытие дверцы под давлением пара или при вибрации. Контроллер, получая сигнал от микровыключателей, проверяет последовательность их срабатывания: если порядок нарушен (например, замкнулся мониторный выключатель раньше основного), печь блокируется до перезапуска.
Типичная неисправность – залипание микровыключателей из-за попадания жира или износа пружин. В этом случае печь либо не включается, либо продолжает работать при открытой дверце. Для диагностики достаточно прозвонить контакты мультиметром: сопротивление исправного выключателя в разомкнутом состоянии должно стремиться к бесконечности, в замкнутом – к нулю. Замена детали требует точного соответствия модели, так как даже незначительные различия в габаритах могут нарушить синхронизацию с замком.

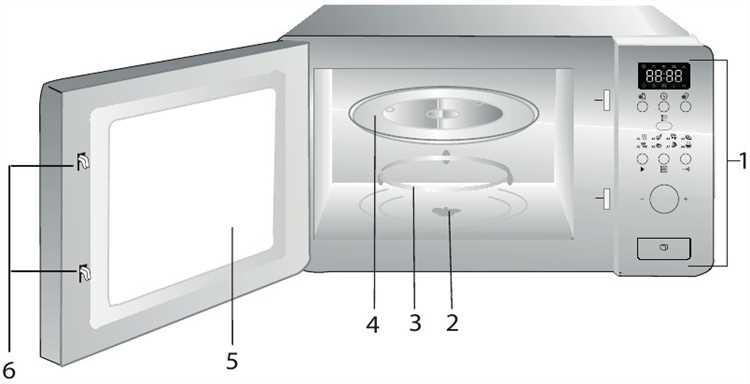

Какие датчики контролируют закрытие дверцы микроволновки
В большинстве микроволновых печей за контроль закрытия дверцы отвечают три основных типа датчиков: микровыключатели, герконы и оптические сенсоры. Микровыключатели – механические устройства, срабатывающие при физическом нажатии на рычаг или кнопку, расположенную на раме дверцы. Обычно их устанавливают в количестве 2–3 штук: один блокирует подачу высокого напряжения на магнетрон, второй – отключает подсветку и вентилятор, третий дублирует сигнал для контроллера. Неисправность хотя бы одного из них приводит к полному отказу работы печи из-за срабатывания защитной блокировки.
Герконы (герметизированные контакты) используются в моделях с электронным управлением и работают на основе магнитного поля. При закрытии дверцы постоянный магнит, закреплённый на её внутренней стороне, приближается к геркону, замыкая контакт. Преимущество такого решения – отсутствие механического износа, но чувствительность к вибрациям и смещению магнита может вызывать ложные срабатывания. Для диагностики достаточно проверить сопротивление геркона мультиметром в разомкнутом и замкнутом состояниях: в первом случае оно должно стремиться к бесконечности, во втором – к нулю.
Оптические датчики (инфракрасные или фотоэлектрические) встречаются в премиальных моделях и обеспечивают бесконтактный контроль. Они состоят из излучателя и приёмника, расположенных на противоположных сторонах дверного проёма. При закрытии дверцы луч прерывается, сигнализируя контроллеру о готовности к работе. Такие системы устойчивы к загрязнениям, но требуют периодической очистки оптических элементов от пыли и жира. При неисправности датчик обычно выдаёт ошибку на дисплее (например, «Door» или «E1»), а для проверки достаточно прозвонить цепь тестером при открытой и закрытой дверце.
Как микропереключатель дверцы блокирует излучение при открытии
Для проверки работоспособности микропереключателя используйте мультиметр в режиме прозвонки: сопротивление замкнутых контактов должно быть <1 Ом, разомкнутых – бесконечность. При замене выбирайте переключатели с номинальным током не менее 5 А и напряжением 250 В (например, Omron D2F-01L или аналоги). Износ контактов проявляется в виде искрения при открытии дверцы или нестабильной работе магнетрона – в таких случаях требуется замена. Не пытайтесь ремонтировать переключатель пайкой: деформация корпуса нарушает герметичность и может привести к утечке излучения.
Почему микроволновка не включается без герметичного закрытия
Микроволновое излучение опасно для живых тканей: при мощности 1 кВт и частоте 2,45 ГГц оно проникает на глубину до 2 см, вызывая нагрев воды в клетках. Герметичное закрытие дверцы блокирует утечку СВЧ-волн за пределы камеры, где их плотность не должна превышать 5 мВт/см² на расстоянии 5 см от поверхности – норма, установленная ГОСТ Р 50016-92. Датчик положения дверцы, обычно геркон или микропереключатель, размыкает цепь питания магнетрона при малейшем зазоре, исключая генерацию излучения.
Конструкция дверцы включает металлическую сетку с ячейками не более 2 мм – размер, при котором длина волны 12,2 см (2,45 ГГц) не проходит через отверстия. Даже микроскопический зазор в 0,5 мм между дверцей и корпусом создаёт щель, через которую излучение выходит наружу. В лабораторных тестах при таком зазоре фиксировалось превышение допустимого уровня в 3–5 раз на расстоянии 30 см от прибора.
Блокировка питания реализована через реле или симистор, управляемый контроллером. При открытой дверце сигнал с датчика поступает на микросхему, которая разрывает цепь высокого напряжения (обычно 2–4 кВ) магнетрона. В некоторых моделях, например Samsung ME83K, используется двойная система защиты: механический выключатель и оптопара, дублирующие друг друга. Это исключает случайное включение даже при неисправности одного из элементов.
Помимо безопасности, герметичность влияет на эффективность работы. При неплотном прилегании дверцы часть энергии рассеивается, снижая КПД на 15–20%. В камере объёмом 20 л при мощности 800 Вт температура воздуха поднимается на 5–7°C за 1 минуту, но при зазоре в 1 мм этот показатель падает до 2–3°C. Производители, такие как Panasonic, используют уплотнители из силикона с ферритовыми вставками, поглощающими до 99,9% излучения.
Неисправности уплотнителя или механизма блокировки – частая причина отказа микроволновки. Если дверца не фиксируется, проверьте петли на износ: допустимый люфт не должен превышать 0,3 мм. Загрязнение контактов датчика (например, жиром или пылью) приводит к ложному срабатыванию защиты. В моделях LG с сенсорным управлением код ошибки «dE» указывает на проблему с дверцей – в этом случае требуется замена микропереключателя или регулировка защёлки.
Самостоятельный ремонт блокировочной системы не рекомендуется: даже после устранения видимых дефектов остаётся риск утечки излучения. В сервисных центрах используют детекторы СВЧ-поля с чувствительностью 0,1 мВт/см² для проверки герметичности. При замене дверцы или уплотнителя обязательна калибровка датчиков – процедура, требующая осциллографа и специального ПО, например, «Microwave Service Tool» для моделей Bosch.
В промышленных микроволновках, например, в печах для сушки древесины мощностью 10 кВт, применяют дополнительные экранирующие заслонки и системы принудительного охлаждения магнетрона. В бытовых приборах такие меры избыточны, но принцип остаётся неизменным: любое нарушение герметичности прерывает цепь питания. В инструкциях к микроволновкам Whirlpool указано, что даже кратковременное включение с открытой дверцей может привести к выходу из строя магнетрона из-за перегрева.
При выборе микроволновки обращайте внимание на тип блокировки: трёхступенчатые системы (механическая защёлка + электронный датчик + программная защита) надёжнее одноступенчатых. В моделях с инверторным управлением, как у Sharp R-8771, защита срабатывает за 0,05 секунды, тогда как в бюджетных вариантах – за 0,2–0,3 секунды. Это критично при случайном открытии дверцы во время работы: чем быстрее отключение, тем ниже риск облучения.
Как электрическая цепь микроволновки зависит от положения дверцы
Дверца микроволновки – не просто механический барьер, а ключевой элемент безопасности, интегрированный в электрическую схему устройства. В закрытом состоянии она замыкает цепь питания магнетрона через систему микропереключателей, расположенных по периметру дверного проема. Стандартная микроволновка оснащена тремя такими переключателями: первичный (блокировочный), вторичный (контрольный) и третичный (аварийный). Их синхронное срабатывание при закрытии дверцы обеспечивает подачу напряжения на трансформатор и, как следствие, генерацию СВЧ-излучения.
Первичный микропереключатель, установленный непосредственно на защелке дверцы, размыкает цепь при малейшем смещении механизма. Его контакты рассчитаны на ток до 10 А при напряжении 250 В, что соответствует требованиям стандарта IEC 60335-2-25. Вторичный переключатель дублирует функцию первичного, но срабатывает с задержкой в 50–100 мс, предотвращая ложные включения при вибрации. Третичный переключатель, часто называемый «монитором», разрывает цепь питания трансформатора при неисправности первых двух, действуя как последняя линия защиты.
При открытой дверце электрическая цепь микроволновки переходит в режим ожидания. Питание на магнетрон не подается, но низковольтные цепи (плата управления, дисплей, подсветка) остаются активными. В современных моделях с инверторным управлением открытие дверцы дополнительно блокирует работу высокочастотного преобразователя, снижая энергопотребление до 0,5–1 Вт. В старых моделях с трансформаторным питанием ток холостого хода может достигать 3–5 Вт из-за отсутствия активного управления.
Неисправность микропереключателей – одна из основных причин самопроизвольного отключения микроволновки или ее отказа включаться. Симптомы: устройство работает только при удержании дверцы рукой, не реагирует на закрытие или включается с задержкой. Для диагностики требуется мультиметр в режиме прозвонки: сопротивление замкнутых контактов должно быть менее 0,5 Ом, разомкнутых – бесконечность. Замена переключателей производится только на оригинальные детали с идентичными параметрами (например, Omron D2F-01L для большинства моделей Samsung и LG).
Электрическая схема микроволновки предусматривает гальваническую развязку цепей управления и высоковольтных компонентов. При закрытой дверце сигнал с микропереключателей поступает на реле или симистор, который коммутирует первичную обмотку высоковольтного трансформатора. В моделях с сенсорным управлением дополнительно задействован оптрон (например, PC817), изолирующий низковольтную плату от высоковольтной цепи. Напряжение на вторичной обмотке трансформатора достигает 2–4 кВ, поэтому любые нарушения в работе дверцы могут привести к пробою изоляции или возгоранию.
Для проверки целостности цепи дверцы рекомендуется следующий алгоритм:
1. Отключить микроволновку от сети и разрядить высоковольтный конденсатор (через резистор 10 кОм, 5 Вт).
2. Снять кожух и визуально осмотреть микропереключатели на предмет оплавления или окисления контактов.
3. Прозвонить каждый переключатель в положениях «дверца открыта» и «дверца закрыта».
4. Проверить проводку от переключателей до платы управления на обрыв или короткое замыкание.
5. Убедиться в отсутствии механических повреждений дверной защелки, влияющих на срабатывание переключателей.
Принудительное включение микроволновки с открытой дверцей (например, путем замыкания контактов переключателей) категорически запрещено. Это нарушает требования электробезопасности и может привести к утечке СВЧ-излучения свыше 5 мВт/см² на расстоянии 5 см от устройства, что превышает допустимый уровень по ГОСТ Р МЭК 60335-2-25-2006. В случае обнаружения неисправности дверцы микроволновка должна быть немедленно отключена от сети до устранения дефекта.
Какие механизмы предотвращают работу микроволновки с открытой дверцей
Основной защитный элемент – микровыключатели, расположенные в замке дверцы. Их количество варьируется от двух до пяти в зависимости от модели: первичный размыкает цепь питания магнетрона при малейшем смещении дверцы, вторичный дублирует функцию на случай отказа первого. В современных устройствах применяются герконовые датчики с магнитным управлением, которые срабатывают при расстоянии между дверцей и корпусом более 0,5 мм. Производители, такие как Panasonic и LG, интегрируют дополнительные оптические сенсоры, отслеживающие положение защёлки с точностью до 0,1 мм.
Блокировочная система использует механические рычаги и пружины, физически прерывающие подачу напряжения на высоковольтный трансформатор. В моделях с электронным управлением (например, Samsung MC32K7055CK) микроконтроллер анализирует сигналы с датчиков и принудительно отключает генерацию СВЧ-излучения, если дверца открыта дольше 200 мс. При этом на плату управления поступает код ошибки, который можно считать через диагностический разъём с помощью сервисного ПО, например, «Samsung Service Mode».
Защёлка дверцы оснащена металлическими штифтами, которые при закрытии входят в пазы корпуса и замыкают контакты микровыключателей. В бюджетных моделях (до 5000 рублей) используются пластиковые защёлки с ресурсом около 50 000 циклов, в премиальных – стальные с ресурсом до 200 000 циклов. При износе штифтов на 0,3 мм и более система перестаёт распознавать закрытое положение, что требует замены всего замкового механизма. Рекомендуется проверять зазоры калибровочным щупом раз в 2 года.
Электронные схемы защиты включают реле времени, которое отключает питание через 3 секунды после обнаружения открытой дверцы, даже если микровыключатели не сработали. В микроволновках с инверторным питанием (Sharp R-959) применяется гальваническая развязка между цепями управления и высоковольтными компонентами, что исключает случайное включение магнетрона. Для диагностики неисправностей используют мультиметр в режиме прозвонки: сопротивление между контактами микровыключателя в закрытом состоянии должно быть менее 0,5 Ом.
В некоторых моделях (Bosch HMT84G451) реализована функция «блокировки от детей», которая не только отключает панель управления, но и физически блокирует защёлку дверцы с помощью электромагнита. При активации этой опции дверца не откроется даже при нажатии кнопки, пока не будет введён PIN-код или не истечёт заданный таймер. Электромагнит потребляет 12 В и 0,8 А, что требует стабильного питания – при падении напряжения ниже 10 В блокировка может самопроизвольно отключиться.
Для проверки работоспособности защитных механизмов используют тестовый режим: при закрытой дверце нажимают кнопку «Старт» и сразу открывают её – микроволновка должна немедленно остановиться. Если излучение продолжается более 0,5 секунды, требуется замена микровыключателей или перепрошивка контроллера. В моделях с сенсорным управлением (например, Electrolux EMS26570X) диагностику проводят через скрытое меню, доступное по комбинации клавиш «0» + «Стоп» + «Старт».

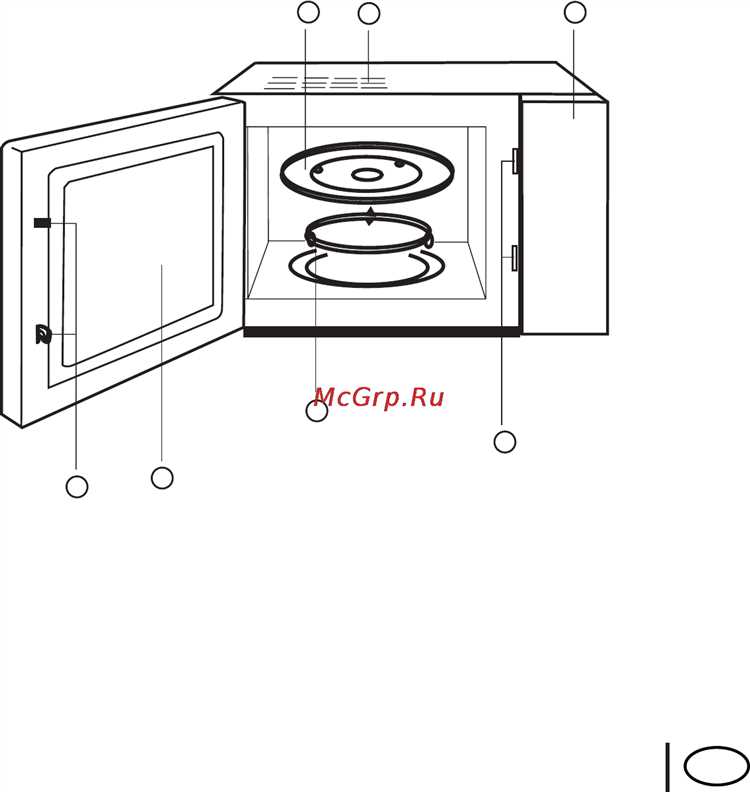

Как проверить исправность замка и блокировки дверцы
Первым шагом отключите микроволновку от сети. Даже при закрытой дверце некоторые модели сохраняют остаточное напряжение в цепях блокировки. Проверьте визуально механизм замка: на дверце и корпусе не должно быть трещин, сколов или деформаций. Особое внимание уделите пластиковым защелкам – они часто ломаются при резком закрытии. Если защелки целы, переходите к тестированию микропереключателей.
Микроволновки используют 2–3 микропереключателя для контроля положения дверцы. Найдите их в районе замка (обычно за передней панелью или под верхней крышкой). С помощью мультиметра в режиме прозвонки проверьте каждый переключатель:
- При закрытой дверце контакты должны быть замкнуты (сопротивление близко к 0 Ом).
- При открытой – разомкнуты (сопротивление бесконечность).
Если переключатель не реагирует на движение дверцы, замените его. Артикулы распространенных моделей: KSD301 (10A/250V), V-15-5-1C (16A/250V).
Проверьте привод замка, если микроволновка оснащена электромагнитной или моторизованной блокировкой. Подайте напряжение 12–24 В на катушку (предварительно отсоединив от платы) – должен слышаться щелчок. Если реакции нет, измерьте сопротивление обмотки: норма – 50–200 Ом. При обрыве или коротком замыкании замените блокиратор целиком. Для моделей с моторчиком (например, LG MS2042DB) проверьте вращение шестерен при подаче питания.
Осмотрите проводку от микропереключателей к плате управления. Ищите:
- Потертости изоляции (особенно в местах изгиба).
- Окисленные или подгоревшие контакты на разъемах.
- Обрывы жил (прозвоните каждый провод мультиметром).
При обнаружении повреждений замените проводку или пропаяйте контакты. Используйте термоусадочную трубку для изоляции восстановленных участков.
Если все элементы исправны, но микроволновка не включается, проверьте сигналы на плате управления. Подключите микроволновку к сети и измерьте напряжение на входах микропереключателей при закрытой дверце. Должно быть 5 В или 12 В (зависит от модели). Отсутствие напряжения указывает на неисправность платы или прошивки. В этом случае обратитесь к сервисному мануалу для вашей модели – часто помогает сброс настроек или перепрошивка.
Для финальной проверки соберите микроволновку и протестируйте работу замка в реальных условиях. Закройте дверцу и попробуйте запустить нагрев на 10–15 секунд. Если микроволновка включается – блокировка исправна. Если нет, повторите диагностику, уделив внимание скрытым дефектам: люфту петель дверцы, износу пружин замка или загрязнению контактов. В 90% случаев проблема решается заменой микропереключателя или чисткой механизма.

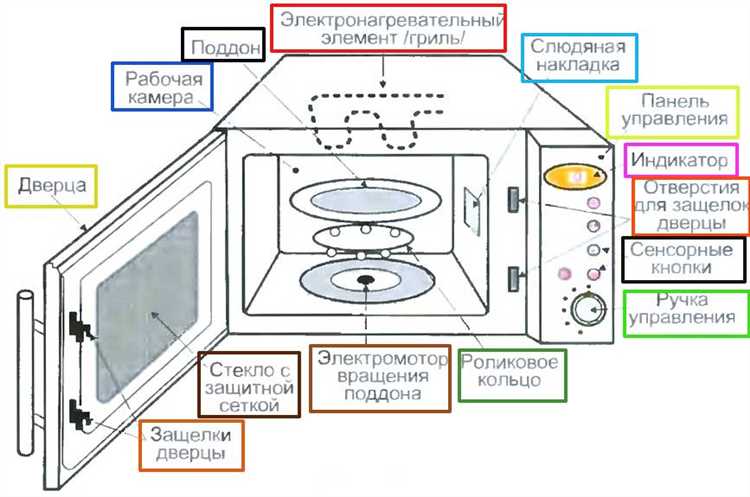

Почему дверца микроволновки должна плотно прилегать к корпусу
Уплотнитель дверцы изготавливается из силикона или термостойкой резины с ферритовыми добавками, поглощающими до 99,9% микроволн. Его конструкция включает двойной или тройной контур, создающий лабиринтное уплотнение. При неплотном прилегании давление внутри камеры во время работы снижается на 15–20%, что приводит к неравномерному нагреву продуктов и увеличению времени приготовления на 25–30%. Кроме того, горячий пар проникает в механизм замка, ускоряя коррозию металлических деталей и сокращая срок службы прибора на 2–3 года.
Проверка герметичности проводится с помощью листа бумаги формата А4: его вставляют между дверцей и корпусом, закрывают и пытаются вытащить. Если бумага скользит без сопротивления – уплотнитель изношен. Альтернативный метод – использование детектора утечки СВЧ-излучения, который фиксирует превышение нормы в 1 мВт/см². При обнаружении зазоров уплотнитель заменяют целиком, а не частично: локальный ремонт не обеспечивает равномерного прижима. Производители рекомендуют проводить проверку каждые 6 месяцев, особенно после перевозки или механических воздействий на дверцу.
Неплотное прилегание дверцы – основная причина срабатывания защитного реле, отключающего магнетрон. В современных моделях используется трёхступенчатая блокировка: первичный микропереключатель срабатывает при нажатии на ручку, вторичный – при полном закрытии, третичный – при контакте с уплотнителем. Если хотя бы один из них не активируется, прибор не запустится. В старых микроволновках (до 2010 года выпуска) отсутствие герметичности приводило к утечке излучения до 10 мВт/см², что в 2 раза превышает допустимый уровень по ГОСТ Р 52161.2.25-2007.
При замене уплотнителя выбирают оригинальные детали или аналоги с идентичными характеристиками: толщина не менее 3 мм, твёрдость по Шору 50–60 единиц, рабочая температура до +200°C. Клеевые составы на основе цианоакрилата или эпоксидной смолы не подходят – они разрушаются под воздействием микроволн. Правильная установка требует очистки посадочного места от остатков старого уплотнителя и обезжиривания спиртом. После монтажа проверяют прилегание по всему периметру с помощью щупа толщиной 0,1 мм: он не должен проходить в зазор.
