Современные ветрогенераторы варьируются по длине лопастей от 1,5 до 120 метров, что напрямую влияет на их мощность и эффективность. Для малых установок, используемых в частных хозяйствах или удалённых объектах, оптимальная длина лопастей составляет 1,5–5 метров. Такие модели генерируют 0,5–10 кВт и подходят для ветровых зон со средней скоростью потока 4–6 м/с. При выборе компактных лопастей критически важно учитывать не только их длину, но и профиль: например, лопасти с аэродинамическим профилем NACA 4412 или SG6043 обеспечивают на 15–20% лучший коэффициент использования энергии ветра (КИЭВ) по сравнению с плоскими аналогами.
Промышленные ветрогенераторы средней мощности (100–500 кВт) оснащаются лопастями длиной 10–30 метров. Здесь ключевую роль играет материал: композиты на основе углеволокна и стеклопластика позволяют снизить массу лопасти на 30–40% без потери прочности, что увеличивает срок службы до 20–25 лет. Для ветропарков в регионах с преобладающими скоростями ветра 7–9 м/с (например, прибрежные зоны или степи) рекомендуется использовать лопасти длиной 20–25 метров – они обеспечивают максимальный КИЭВ (0,45–0,5) при минимальных затратах на обслуживание.
Морские ветроэнергетические установки (офшорные) и гиганты наземного базирования достигают мощности 10–15 МВт за счёт лопастей длиной 80–120 метров. Например, ветрогенератор Vestas V236-15.0 MW оснащён лопастями по 115,5 метра каждая, что позволяет захватывать до 200 тонн воздуха в секунду при скорости ветра 12 м/с. Однако такие размеры предъявляют жёсткие требования к конструкции: допустимый прогиб лопасти под нагрузкой не должен превышать 5% от её длины, а частота собственных колебаний должна быть выше 0,6 Гц, чтобы избежать резонанса. Для офшорных проектов также критичен вес: лопасти из углепластика с сотовой структурой (например, LM Wind Power) весят около 30–35 тонн при длине 100 метров, что на 20% легче традиционных стеклопластиковых аналогов.
При проектировании лопастей важно учитывать не только длину, но и соотношение длина/ширина. Оптимальный показатель для большинства моделей – 1:10–1:15 (например, лопасть длиной 50 метров должна иметь максимальную ширину 3,3–5 метров). Отклонение от этого диапазона приводит к снижению КИЭВ на 8–12% из-за увеличения индуктивного сопротивления. Для регионов с турбулентными потоками (горные районы, городская застройка) рекомендуется уменьшать соотношение до 1:8, чтобы повысить устойчивость к порывам ветра.
Экономическая эффективность ветрогенератора напрямую зависит от правильного подбора длины лопастей. При увеличении длины на 10% выработка энергии растёт на 21–25%, но стоимость лопастей увеличивается на 12–18%. Для проектов с ограниченным бюджетом оптимальным решением станут лопасти длиной 30–40 метров – они обеспечивают баланс между капитальными затратами и выработкой. В условиях высоких ветровых нагрузок (скорость > 10 м/с) целесообразно использовать лопасти с переменным углом атаки (pitch control), что позволяет увеличить годовую выработку на 15–18% по сравнению с фиксированными лопастями.
Как длина лопасти влияет на выработку энергии
Увеличение длины лопасти ветрогенератора напрямую повышает ометаемую площадь – ключевой параметр, определяющий количество захватываемой кинетической энергии ветра. Например, рост длины с 50 до 70 метров увеличивает площадь на 96%, что при скорости ветра 10 м/с теоретически удваивает мощность (зависимость квадратичная). Однако реальный прирост ограничен коэффициентом использования энергии ветра (Cp), который для современных установок не превышает 0,59 (предел Беца). Практика показывает, что при переходе от 60-метровых лопастей к 80-метровым выработка растёт на 30–40% при прочих равных условиях.
Длинные лопасти эффективнее работают при низких скоростях ветра, смещая порог начала генерации с 4–5 м/с до 3–3,5 м/с. Это критично для регионов с умеренным ветропотенциалом: ветрогенератор с 100-метровыми лопастями в зоне со среднегодовой скоростью 6 м/с вырабатывает на 25–30% больше энергии, чем аналог с 70-метровыми. Однако при скоростях выше 12 м/с разница нивелируется из-за ограничений по механической прочности и необходимости торможения для предотвращения перегрузок.
Масса лопасти растёт пропорционально кубу её длины, что увеличивает нагрузку на башню и фундамент. Для 120-метровых лопастей масса достигает 50–60 тонн, требуя усиленных опор и дорогостоящих материалов (углепластик вместо стеклопластика). Это повышает стоимость установки на 15–20%, но окупается за счёт роста выработки: при ветровом индексе 0,35 (типично для прибрежных зон) срок окупаемости сокращается на 2–3 года по сравнению с 80-метровыми лопастями.
Оптимальная длина лопасти зависит от класса ветрогенератора и условий эксплуатации. Для наземных установок мощностью 3–4 МВт оптимальный диапазон – 60–80 метров, для офшорных (5–15 МВт) – 90–120 метров. Превышение этих значений ведёт к снижению удельной выработки на килограмм массы лопасти: при длине свыше 130 метров прирост мощности падает до 10–12% на каждые дополнительные 10 метров из-за увеличения аэродинамических потерь и вибраций.
При проектировании ветропарка выбор длины лопастей должен основываться на данных ветромониторинга за 12–24 месяца. Для локаций с преобладанием ветров 7–9 м/с экономически оправданы лопасти 70–90 метров, при скоростях 10–12 м/с – 100–120 метров. Использование лопастей короче 50 метров целесообразно только для малых ветрогенераторов (до 1 МВт) или в условиях ограниченного пространства, где критична минимальная турбулентность.
Стандарные размеры лопастей для ветрогенераторов малой мощности
Ветрогенераторы мощностью до 10 кВт обычно оснащаются лопастями длиной от 1,2 до 3,5 метров. Для систем на 1–3 кВт оптимальный диапазон – 1,5–2,2 метра, что обеспечивает баланс между эффективностью и механической прочностью. Модели на 5 кВт чаще комплектуются лопастями 2,5–3 метра, так как увеличенная площадь захвата ветра компенсирует потери при меньшей скорости потока.
Материал лопастей напрямую влияет на их размеры: композитные (стеклопластик, углепластик) позволяют использовать более длинные конструкции – до 3,5 метров – без риска деформации. Деревянные или алюминиевые лопасти редко превышают 2,5 метра из-за ограничений по весу и жесткости. При выборе длины учитывайте среднегодовую скорость ветра в регионе: для 4–5 м/с достаточно 1,8–2,2 метра, при 6–7 м/с – 2,5–3 метра.
Профиль лопасти также корректирует её эффективную длину. Узкие лопасти с высоким аэродинамическим качеством (например, типа NACA 4412) могут быть на 10–15% короче при той же мощности, чем широкие с плоским профилем. Для генераторов до 2 кВт часто применяют трёхлопастные системы с длиной 1,2–1,8 метра, так как они стабильнее работают при порывистом ветре.
Угол установки лопастей (pitch) варьируется от 5° до 15° в зависимости от длины: короткие лопасти (до 2 метров) требуют большего угла (10–15°) для стартового момента, длинные (2,5–3,5 метра) – меньшего (5–10°) для предотвращения перегрузок. Превышение рекомендованных размеров ведет к росту нагрузки на вал и подшипники, что сокращает срок службы генератора.
Для автономных систем с аккумуляторными батареями на 24–48 В оптимальная длина лопастей – 1,5–2 метра. Это позволяет генерировать достаточно энергии при ветре 3–4 м/с, не перегружая мачту. В регионах с частыми штормами (скорость ветра >20 м/с) рекомендуется ограничивать длину 2 метрами даже для 5-киловаттных установок, чтобы избежать разрушения конструкции.
Производители часто указывают диапазон допустимых размеров лопастей для конкретных моделей. Например, генератор *Bergey Excel 10* (10 кВт) рассчитан на лопасти 3–3,5 метра, но при установке в зонах с низким ветропотенциалом эффективнее использовать 2,7–3 метра. Перед монтажом проверяйте соответствие длины лопастей техническим характеристикам генератора и условиям эксплуатации.
Максимальная длина лопастей современных промышленных ветряков
В 2024 году рекордная длина лопасти ветрогенератора достигла 123 метров – модель GE Haliade-X 14.7 MW от General Electric. Такие размеры позволяют захватывать до 45% больше энергии по сравнению с лопастями длиной 80–90 метров, установленными на ветряках предыдущего поколения. Однако увеличение длины сопряжено с ростом нагрузок: при скорости ветра 12 м/с кончик лопасти движется со скоростью 380 км/ч, что требует применения композитных материалов с пределом прочности не менее 600 МПа.
Производители используют углепластик и стекловолокно с эпоксидными смолами, но даже эти материалы имеют ограничения. Например, лопасти Vestas V236-15.0 MW (115,5 м) весят около 55 тонн каждая – при транспортировке их приходится делить на сегменты, что увеличивает стоимость монтажа на 15–20%. Для сравнения: лопасти длиной 60 метров весят в среднем 12–15 тонн и перевозятся целиком.
Максимальная длина лопастей ограничена не только инженерными, но и логистическими факторами. В Европе и США мосты и тоннели редко допускают перевозку грузов шире 4,5 метров и выше 5 метров, что вынуждает использовать специальные маршруты или сборку на месте. В Китае, где инфраструктура адаптирована под крупногабаритные грузы, уже эксплуатируются ветряки с лопастями 128 метров (модель MingYang Smart Energy MySE 18.X-20MW), но их доля на рынке пока не превышает 3%.
Экономическая целесообразность гигантских лопастей зависит от ветрового потенциала региона. В зонах со среднегодовой скоростью ветра 8–9 м/с (например, Северное море) ветряки с лопастями 100+ метров окупаются за 7–9 лет. В регионах со скоростью 6–7 м/с (большинство материковых территорий) срок окупаемости увеличивается до 12–15 лет, что делает такие проекты менее привлекательными для инвесторов. Оптимальным компромиссом считаются лопасти длиной 80–90 метров – они обеспечивают 85–90% от максимальной выработки при значительно меньших затратах.
Технические риски растут пропорционально длине лопастей. При длине свыше 100 метров частота собственных колебаний конструкции приближается к 0,5–0,7 Гц, что совпадает с диапазоном вихревых возбуждений от ветра. Это приводит к резонансным явлениям, ускоряющим усталостное разрушение материала. Для борьбы с этим применяют активные системы демпфирования, увеличивающие стоимость ветряка на 5–8%, или пассивные решения, такие как интегрированные в лопасти вихрегенераторы, снижающие нагрузки на 12–18%.
Будущее сверхдлинных лопастей связано с модульными конструкциями и новыми материалами. Исследуются термопластичные композиты, которые можно сваривать на месте, устраняя необходимость в болтовых соединениях. Также тестируются лопасти с изменяемой геометрией: например, система Adaptive Trailing Edge от Siemens Gamesa позволяет регулировать кривизну профиля в реальном времени, повышая эффективность на 3–5% при порывистом ветре. Однако до массового внедрения таких технологий остаётся не менее 5–7 лет.
Материалы, используемые для изготовления лопастей разной длины
Для лопастей длиной до 30 метров применяют стеклопластик (E-glass) с эпоксидной матрицей – оптимальное сочетание прочности и стоимости. Удельная прочность материала достигает 1,2 ГПа/г·см³, а модуль упругости – 40 ГПа, что обеспечивает устойчивость к усталостным нагрузкам при скоростях ветра до 50 м/с. При производстве используют метод вакуумной инфузии: волокна пропитываются смолой под давлением, снижая пористость до 1–2%. Для лопастей свыше 40 метров вводят углепластик (T700 или T800) в комлевой зоне, где изгибающие моменты максимальны. Углепластик на 30% легче стеклопластика при той же жесткости, но его стоимость в 3–5 раз выше, поэтому доля углеволокна редко превышает 20% от общей массы.
Лопасти от 60 метров и выше требуют гибридных композитов:
- Внешние слои – углепластик (IM7) с модулем упругости 276 ГПа для сопротивления аэродинамическим нагрузкам.
- Сердцевина – сэндвич-структура из пенополиуретана (плотность 80–120 кг/м³) или бальзы (150–200 кг/м³) для снижения массы без потери жесткости.
- Кромки – термопластичные композиты (например, полиэфирэфиркетон, PEEK) для защиты от эрозии и ударов частиц.
При длине свыше 80 метров критична устойчивость к молниям: в конструкцию интегрируют медные или алюминиевые сетки с шагом 5–10 мм, соединенные с системой заземления. Для лопастей рекордной длины (100+ метров) тестируют базальтовое волокно – оно на 15% дешевле углепластика, но уступает по удельной прочности (0,8 ГПа/г·см³), что компенсируют увеличением толщины слоев на 20–25%.

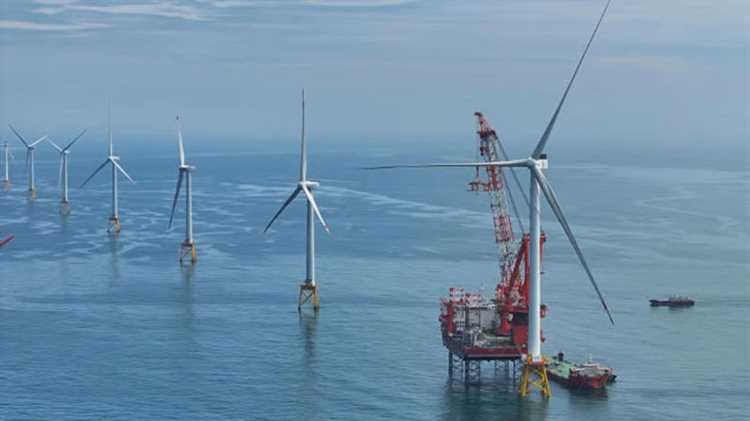

Ограничения по длине лопастей из-за технических и природных факторов
Максимальная длина лопастей ветрогенераторов ограничена прочностными характеристиками материалов. Современные композиты на основе угле- и стеклопластика выдерживают нагрузки до 100 МПа при удлинении свыше 80 метров, но при превышении этого порога возрастает риск усталостных трещин. Например, лопасти длиной 107 метров (как у прототипа GE Haliade-X) требуют армирования углеродным волокном в критических зонах, что увеличивает стоимость производства на 15–20%. Дополнительные ограничения накладывает аэродинамический флаттер – при скоростях ветра выше 25 м/с лопасти свыше 90 метров начинают испытывать опасные колебания, для гашения которых необходимы активные системы демпфирования.
Природные факторы диктуют жесткие рамки: турбулентность в приземном слое (до 200 м) снижает эффективность лопастей длиннее 70 метров на 8–12% из-за неравномерного распределения ветровых потоков. В регионах с частыми штормами (например, побережье Шотландии) допустимая длина ограничена 60–65 метрами – при больших размерах возрастает вероятность столкновения с птицами и летучими мышами (смертность увеличивается на 30% на каждые 10 метров прироста). Ледовые нагрузки в арктических зонах требуют сокращения длины до 50 метров: обледенение лопастей свыше этого размера приводит к дисбалансу ротора и вибрациям, превышающим допустимые 0,2 мм на метр длины.
Логистические ограничения делают транспортировку лопастей длиннее 88 метров нерентабельной. Мостовые габариты в Европе (4,2 м по высоте) и США (4,9 м) допускают перевозку без демонтажа только лопастей до 75 метров; для более крупных требуется сегментированная сборка на месте, что увеличивает сроки монтажа на 40%. В горных районах радиус поворота автопоездов (минимум 25 м) ограничивает длину 60 метрами – при превышении этого значения необходимы специализированные маршруты, стоимость которых достигает 5% от общей цены проекта.

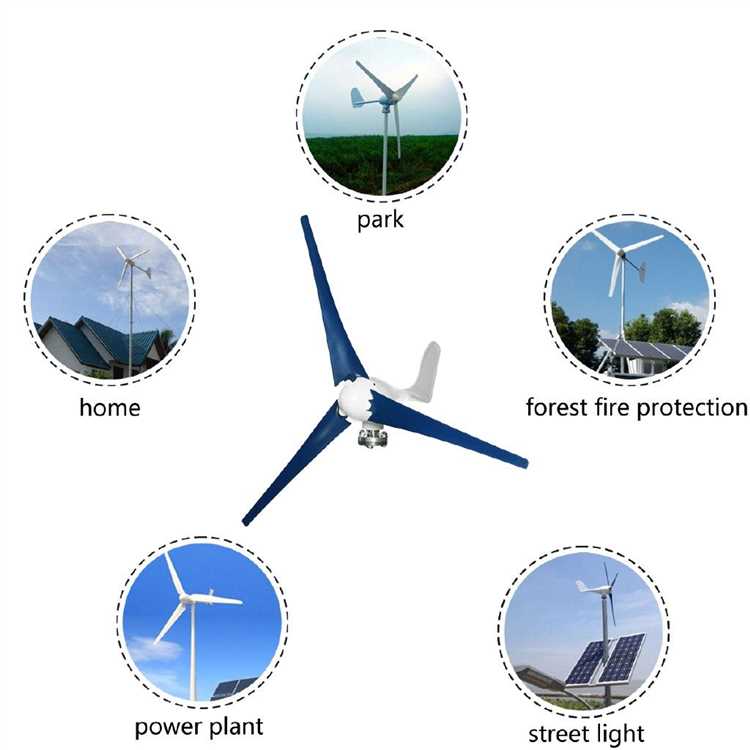

Сравнение размеров лопастей ветрогенераторов на суше и на море
Лопасти ветрогенераторов на море превосходят наземные аналоги по длине в среднем на 30–50%. Для сухопутных установок стандартный диапазон составляет 40–60 метров, тогда как офшорные модели достигают 80–120 метров. Например, турбина Vestas V164-9.5 MW, используемая в морских проектах, оснащена лопастями длиной 80 метров, в то время как наземная GE 3.6-137 ограничена 68,5 метрами. Разница обусловлена более стабильными и сильными ветрами над водой, позволяющими эффективно использовать увеличенную площадь захвата.
Экономическая целесообразность определяет верхние пределы размеров. На суше лопасти свыше 70 метров редки из-за логистических ограничений: транспортировка по дорогам требует разборки или специальных маршрутов. В море таких проблем нет – компоненты доставляются судами, что позволяет проектировать лопасти до 115 метров (например, Siemens Gamesa SG 14-222 DD). Однако стоимость производства и монтажа морских лопастей выше на 40–60% из-за коррозионной стойкости и усиленных конструкций.
Материалы для лопастей также различаются. Наземные модели чаще используют стеклопластик с углеродным волокном в критических зонах, тогда как офшорные лопасти полностью изготавливаются из композитов с повышенным содержанием углеволокна. Это увеличивает прочность на 20–30% и снижает вес на 10–15%, но удорожает производство. Например, лопасть длиной 100 метров весит около 35 тонн, тогда как наземная 60-метровая – 18–22 тонны.
Ветровые нагрузки на море требуют адаптации профиля лопастей. Офшорные модели имеют более узкий и изогнутый профиль для снижения турбулентности и повышения КПД при высоких скоростях ветра (12–25 м/с). Наземные лопасти оптимизированы для диапазона 6–12 м/с и часто снабжаются системами активного управления углом атаки. Разница в аэродинамике объясняет, почему морские турбины генерируют на 20–30% больше энергии при одинаковой длине лопастей.
Срок службы лопастей на море сокращается из-за агрессивной среды. Средний ресурс наземных лопастей – 20–25 лет, офшорных – 15–20 лет. Для компенсации применяют защитные покрытия и системы мониторинга усталости материала. Например, компания LM Wind Power использует датчики деформации в лопастях морских турбин, что увеличивает стоимость на 5–7%, но продлевает эксплуатацию на 3–5 лет.
Тенденция к увеличению размеров сохраняется. К 2030 году ожидается появление морских лопастей длиной 130–150 метров (проекты GE Haliade-X 220 и MingYang MySE 18.X-20MW). На суше рост ограничен: прогнозируемый максимум – 80–90 метров из-за физических ограничений транспортировки и монтажа. При этом удельная мощность (кВт/м²) морских турбин уже превышает наземные на 40–50%, что делает их более выгодными для крупных энергетических проектов.
Выбор размера лопастей зависит от локальных условий. В регионах с низкой средней скоростью ветра (менее 7 м/с) наземные турбины с лопастями 50–60 метров эффективнее, чем морские аналоги, из-за меньших капитальных затрат. На море даже при умеренных ветрах (8–10 м/с) оправданы лопасти 90–110 метров. Например, в Северном море турбины с 100-метровыми лопастями окупаются за 7–9 лет, тогда как в степных районах России аналогичные установки нерентабельны.
Технические решения для морских лопастей включают модульную конструкцию и системы антиобледенения. Модульность позволяет заменять поврежденные сегменты без демонтажа всей лопасти, что критично для удаленных офшорных станций. Наземные модели редко используют такие решения из-за меньшей стоимости полной замены. Антиобледенительные системы (нагревательные элементы или гидрофобные покрытия) обязательны для морских турбин в холодных регионах, тогда как на суше их применяют только в зонах с высоким риском обледенения.
