Подрулевой переключатель на Audi 100 C3 (1982–1991 гг.) – уязвимый узел, особенно в модификациях с многофункциональным управлением светом, дворниками и омывателем. Частые отказы: залипание кнопок омывателя, некорректное переключение света, обрыв контактов в разъёме. Причина – износ пластиковых шестерён механизма или окисление дорожек на печатной плате. Замена блока дешевле ремонта: оригинальный переключатель (VAG 443953531A) стоит от 3 500 до 5 000 рублей, аналоги (Febi, SWAG) – на 20–30% дешевле.
Работу усложняет конструкция рулевой колонки: доступ к переключателю возможен только после демонтажа кожуха и рулевого колеса. Потребуется ключ TORX T20 для снятия подушки безопасности (если есть), головка на 24 мм для гайки руля, отвёртка с плоским жалом для фиксации вала. Важно: перед началом отключите минусовую клемму АКБ – случайное замыкание контактов переключателя может вывести из строя блок управления светом.
В процессе замены проверьте состояние контактного кольца под рулём (VAG 443953175) – трещины или окисление приведут к нестабильной работе сигнала и круиз-контроля. При установке нового переключателя смажьте пластиковые направляющие силиконовой смазкой (например, Liqui Moly Silicon-Spray) – это продлит срок службы механизма. Подключение разъёма выполняйте строго по схеме: ошибка в полярности вызовет сбой в работе дворников или фар.
После сборки протестируйте все функции: переключение света (ближний/дальний), работу дворников (прерывистый режим, омыватель), сигнал. Если дворники не реагируют на переключатель, проверьте предохранитель №13 (10 А) и реле J317. Для моделей с автоматическим светом (если установлен датчик дождя) убедитесь в корректной работе режима «Auto».
Необходимые инструменты и материалы для замены
Для демонтажа и установки подрулевого переключателя на Ауди 100 С3 потребуется минимальный набор инструментов, но с точным соответствием специфике модели. Основной акцент – на ключи и отвёртки с профилем Torx, так как большинство крепёжных элементов в салоне автомобиля выполнены под этот стандарт. Без них попытки открутить винты приведут к срыву шлицов и повреждению деталей.
Обязательный перечень инструментов:
- Отвёртка Torx T20 – для снятия облицовки рулевой колонки и крепления самого переключателя.
- Отвёртка Torx T15 – применяется для фиксации электрических разъёмов и мелких креплений.
- Ключ на 10 мм – нужен для откручивания гайки крепления рулевого колеса (если требуется его снятие).
- Плоская отвёртка с тонким жалом – для аккуратного отщёлкивания пластиковых защёлок облицовки.
- Мультиметр – проверка целостности проводки и контактов перед установкой нового переключателя.
- Пластиковые монтажные лопатки или аналогичный инструмент – предотвращают повреждение пластиковых элементов при разборке.
Из расходных материалов понадобится только новый подрулевой переключатель, совместимый с Ауди 100 С3 (код детали: 443 953 511 для левого или 443 953 512 для правого). При выборе запчасти отдавайте предпочтение оригинальным компонентам или проверенным аналогам от Febi, Hella или Vemo – они гарантируют корректную работу всех функций (свет, дворники, поворотники). Избегайте дешёвых реплик: они часто имеют неточную геометрию контактов или некачественную пайку, что приводит к сбоям в работе.
Дополнительно подготовьте изоленту или термоусадочные трубки – они пригодятся, если потребуется изолировать повреждённые участки проводки. В редких случаях может понадобиться контактная смазка (например, Liqui Moly Electronic-Spray) для обработки окисленных разъёмов. Не используйте WD-40 или аналогичные универсальные смазки: они оставляют проводящий слой и могут вызвать короткое замыкание.
Работать удобнее в условиях хорошего освещения, поэтому заранее позаботьтесь о переносной лампе или налобном фонаре. Рулевая колонка Ауди 100 С3 имеет ограниченное пространство, и без подсветки легко пропустить мелкие крепления или защёлки. Если рулевое колесо мешает доступу, его можно демонтировать, но предварительно отключите аккумулятор и дождитесь разрядки подушки безопасности (минимум 15 минут).
Для фиксации нового переключателя не требуется герметик или клей, но при сборке обратите внимание на правильное положение резиновых уплотнителей. Они предотвращают попадание влаги и пыли в механизм. Если уплотнители потеряли эластичность, замените их – это дешёвый, но критически важный элемент для долговечности узла.
Снятие кожуха рулевой колонки и доступ к переключателю
Перед началом работ отключите аккумулятор, сняв клемму «минус». На Ауди 100 С3 кожух рулевой колонки крепится тремя винтами под крестовую отвёртку: два снизу (под рулевым колесом) и один сверху, скрытый за декоративной накладкой. Верхний винт часто закисает – используйте проникающую смазку типа WD-40 за 10–15 минут до демонтажа.
Снимите декоративную накладку под рулём, поддев её плоской отвёрткой с усилием не более 3 кг. Накладка фиксируется на пластиковых защёлках, расположенных по периметру. Избегайте резких движений – защёлки хрупкие, особенно на автомобилях старше 25 лет. После снятия накладки откроется доступ к верхнему винту кожуха.
Отверните все три винта, удерживая кожух рукой, чтобы он не упал. Нижняя часть кожуха крепится дополнительно на двух направляющих штифтах – сдвиньте её вперёд и вниз, освобождая от фиксаторов. Если кожух не поддаётся, проверьте наличие скрытых винтов под резиновыми заглушками у основания рулевой колонки.
После снятия кожуха отсоедините разъёмы подрулевых переключателей. На левом переключателе (свет/поворотники) разъём фиксируется металлической скобой – нажмите на неё пальцем и потяните разъём вниз. Правый переключатель (дворники/омыватель) имеет пластиковый замок, который открывается поворотом фиксатора на 90 градусов против часовой стрелки.
Рулевое колесо демонтировать не обязательно, но если требуется замена контактного кольца (спиральной пружины), открутите центральную гайку на 24 мм, предварительно заблокировав руль от проворачивания. Для этого включите передачу или зафиксируйте рулевой вал через отверстие в нижней части колонки. Гайка затянута с усилием 50–60 Н·м – используйте динамометрический ключ.
При обратной сборке обратите внимание на положение направляющих штифтов кожуха. Они должны войти в пазы на рулевой колонке без перекосов, иначе защёлки не зафиксируются. Затягивайте винты крест-накрест, начиная с верхнего, моментом 2–3 Н·м. Перед установкой декоративной накладки проверьте работу переключателей – рычаги должны возвращаться в нейтральное положение без заеданий.
Если после сборки слышен скрип или люфт кожуха, нанесите тонкий слой силиконовой смазки на направляющие штифты и пазы. Избегайте использования графитовых смазок – они притягивают пыль и ускоряют износ пластиковых деталей. При повреждении защёлок замените кожух целиком – отдельные элементы не поставляются производителем.

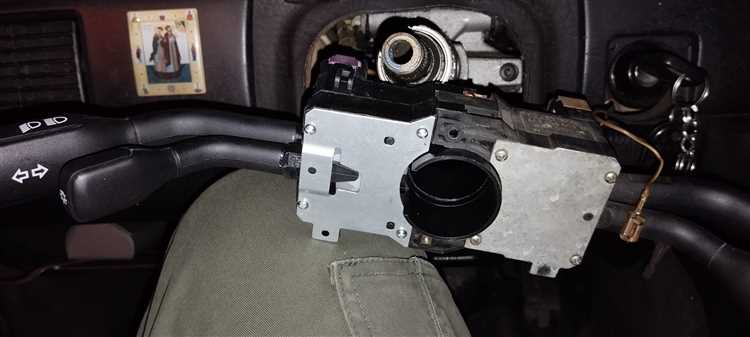

Отключение электрических разъемов и демонтаж старого переключателя
Перед началом работ отсоедините клемму «минус» аккумулятора, чтобы исключить короткое замыкание. На переключателе Ауди 100 С3 используются два основных разъема: серый (для управления светом) и черный (для сигналов поворота и дворников). Сожмите фиксаторы на разъемах пальцами или тонкой отверткой, одновременно потянув их на себя – не тяните за провода. Если разъем не поддается, проверьте наличие дополнительных защелок или скрытых фиксаторов под резиновым уплотнителем. После отключения осмотрите контакты на предмет окисления: при необходимости очистите их спиртом и мелкозернистой наждачной бумагой (зернистость 1000–1200).
Для демонтажа переключателя открутите два винта Torx T20, расположенные под рулевым колесом (один – ближе к панели приборов, второй – у основания колонки). Снимите верхний кожух рулевой колонки, аккуратно поддев его пластиковым монтажным лопаткой – защелки хрупкие и легко ломаются. После этого отсоедините тягу круиз-контроля (если установлен) и выньте переключатель, поворачивая его против часовой стрелки на 15–20 градусов до щелчка. Не прилагайте чрезмерных усилий: корпус переключателя изготовлен из ударопрочного пластика, но рычаги механизма могут деформироваться.
Установка нового подрулевого переключателя и подключение проводки
Перед установкой нового переключателя убедитесь, что контакты на разъёме проводки не окислены. Очистите их мелкозернистой наждачной бумагой (P800–P1000) или специальным спреем для контактов. Проверьте целостность изоляции проводов – на Ауди 100 С3 часто встречаются перетёртости у основания разъёма из-за вибраций. Если обнаружены повреждения, замените проводку целиком или восстановите участок термоусадочной трубкой с клеевым слоем.
Снимите защитный кожух рулевой колонки, открутив два винта Torx T20 снизу и один винт под заглушкой на панели приборов. Отсоедините разъём старого переключателя, нажав на фиксатор большим пальцем – на моделях до 1988 года фиксатор металлический, на более поздних пластиковый. Запомните положение проводов по цветам: на левом переключателе (свет/повороты) стандартная маркировка – чёрный (масса), жёлтый (ближний свет), зелёный (габариты), синий (дальний), коричнево-белый (поворотники).
- Вставьте новый переключатель в посадочное место, совместив выступы на корпусе с пазами на колонке.
- Затяните крепёжный винт моментом 2,5–3 Н·м – перетяжка приведёт к деформации пластика и заеданию механизма.
- Подключите разъём, убедившись, что фиксатор щёлкнул. Покачайте переключатель рукой – он не должен люфтить.
Для проверки работоспособности включите зажигание и протестируйте все функции: переключение света, поворотники, звуковой сигнал (если он интегрирован в переключатель). На Ауди 100 С3 с 44-контактным блоком управления светом (код 443 941 531) после замены может потребоваться сброс ошибок – отключите аккумулятор на 10 минут или воспользуйтесь диагностическим адаптером VAG-COM (группа 09, канал 00).
Если после установки не работает одна из функций, прозвоните соответствующий провод мультиметром. Сопротивление между контактом разъёма и массой должно быть не более 0,5 Ом. Частая проблема – обрыв провода к подрулевому контакту звукового сигнала (серо-чёрный провод на моделях с 5-контактным разъёмом). В этом случае припаяйте новый провод сечением 0,75 мм² напрямую к контакту на рулевом колесе, заизолировав место соединения.
Закрепите проводку пластиковыми хомутами к кронштейну рулевой колонки, избегая натяжения. Установите кожух на место, проверив, чтобы он не мешал ходу переключателя. На моделях с регулировкой рулевой колонки по высоте убедитесь, что провода не пережимаются при изменении положения. После сборки выполните тест-драйв, обращая внимание на стабильность работы всех функций при вибрации.
Сборка рулевой колонки и проверка работоспособности
Верните на место нижний кожух рулевой колонки, зафиксировав его тремя саморезами Torx T20. Убедитесь, что защелки кожуха вошли в пазы без перекосов – иначе при вращении руля возможен скрип или трение пластика о металл. Верхний кожух устанавливайте после подключения разъемов подрулевого переключателя.
Подсоедините разъемы нового переключателя к жгуту проводки. На Ауди 100 С3 используется два основных разъема: 8-контактный для управления светом и 6-контактный для дворников. Перед подключением смажьте контакты контактной смазкой на основе меди (например, Kontakt 60) – это снизит сопротивление и защитит от окисления. Проверьте фиксацию разъемов: они должны защелкиваться с характерным щелчком.
Закрепите переключатель на рулевой колонке двумя винтами M6 с шайбами. Момент затяжки – 8 Н·м. Избегайте перетяжки: пластиковый корпус переключателя может треснуть. После установки проверьте свободу хода рычагов – они должны возвращаться в нейтральное положение без усилий.
Подключите аккумулятор и включите зажигание. Проверьте работу всех функций переключателя: ближний/дальний свет, указатели поворота, стеклоочистители (включая прерывистый режим и омыватель). Для дворников используйте тестовый режим: включите прерывистый режим и убедитесь, что пауза между взмахами составляет 4–6 секунд – это стандарт для С3.
Проверьте работу звукового сигнала. Нажмите на центральную часть руля: сигнал должен звучать четко, без хрипов. Если звука нет, проверьте контактную пластину подушки безопасности (или заглушки, если подушка не установлена) – она должна плотно прилегать к контактному кольцу на руле.
Соберите подрулевые кожухи, защелкнув их между собой. Убедитесь, что зазоры между деталями равномерные (не более 1 мм). Затяните два винта крепления кожухов к колонке – момент затяжки 3 Н·м. Проверьте, что рычаги переключателя не задевают кожухи при вращении руля от упора до упора.
Проведите тест-драйв. На ходу проверьте: срабатывание указателей поворота при малейшем отклонении рычага (возврат должен быть автоматическим), переключение света без «провалов», работу омывателя фар (если предусмотрено комплектацией). При обнаружении неисправностей отключите аккумулятор и повторите проверку разъемов – чаще всего проблема кроется в плохом контакте.
Типичные ошибки при замене и способы их избежать
Первая и самая распространённая ошибка – игнорирование отключения аккумулятора перед началом работ. Даже кратковременное замыкание контактов при снятии разъёмов может вывести из строя блок управления или предохранители. На Ауди 100 С3 достаточно отсоединить минусовую клемму на 10–15 минут, чтобы сбросить остаточное напряжение в системе. Некоторые владельцы пренебрегают этим шагом, полагаясь на «быстроту» замены, что приводит к дорогостоящему ремонту электроники.
Неправильное снятие кожуха рулевой колонки часто становится причиной поломки пластиковых защёлок. На С3 они выполнены из хрупкого материала, который трескается при чрезмерном усилии или неверном направлении приложения силы. Чтобы избежать этого, сначала открутите два винта под рулевым колесом, затем аккуратно подденьте нижнюю часть кожуха плоской отвёрткой, начиная с зоны педалей. Верхнюю часть снимайте только после полного освобождения нижней – это предотвратит перекос и повреждение креплений.
Многие допускают ошибку при отсоединении разъёма подрулевого переключателя, пытаясь вытащить его «на силу». На Ауди 100 С3 разъём фиксируется металлической скобой, которую необходимо сначала отжать вниз, а затем потянуть за корпус. Если скоба не поддаётся, не используйте плоскогубцы – её можно сломать. Вместо этого капните WD-40 на место крепления и подождите 2–3 минуты. После этого скоба сдвинется без сопротивления.
Установка нового переключателя без проверки совместимости – ещё одна частая проблема. На С3 устанавливались переключатели трёх типов: для моделей с 4-цилиндровыми двигателями (код 443 953 521), 5-цилиндровыми (443 953 521 A) и дизельными версиями (443 953 521 B). Отличия не только в электрической части, но и в механическом креплении. Перед покупкой сверьте артикул на старом переключателе с каталогом запчастей или используйте VIN-код автомобиля для точного подбора.
Некоторые владельцы забывают о необходимости калибровки датчика положения руля после замены переключателя. На С3 это особенно критично для работы системы ABS и гидроусилителя. После установки нового узла включите зажигание, поверните руль до упора влево, затем вправо и верните в центральное положение. Это сбросит ошибки в блоке управления. Если этого не сделать, на приборной панели может загореться индикатор неисправности, а руль станет «тяжёлым» на малых скоростях.
Использование некачественных аналогов вместо оригинальных запчастей приводит к быстрому выходу из строя нового переключателя. Дешёвые реплики часто имеют слабую пайку контактов, негерметичный корпус или несоответствующие параметры сопротивления. Например, оригинальный переключатель от VAG имеет сопротивление 2,2 кОм между контактами 1 и 2 в положении «ближний свет», а у аналогов оно может варьироваться от 1,8 до 2,5 кОм. Перед установкой проверьте мультиметром соответствие электрических характеристик.
Последняя ошибка – пренебрежение проверкой работы всех функций после установки. Недостаточно просто убедиться, что свет включается. Проверьте работу поворотников, дальнего света, омывателя фар (если есть), звукового сигнала и круиз-контроля (на моделях с этой опцией). Особое внимание уделите плавности переключения – заедание рычага может указывать на неправильную установку или дефект нового переключателя. Если хотя бы одна функция не работает, разберите узел повторно и проверьте правильность подключения разъёмов.
