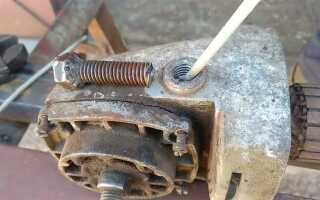

Шпильки в блоке двигателя – критически важный элемент крепежа, от которого зависит герметичность и ресурс силового агрегата. Неправильная установка приводит к деформации резьбы, перекосам головки блока или даже разрушению блока цилиндров. Основная ошибка – применение силы без учета момента затяжки и последовательности. Для большинства современных двигателей (например, ВАЗ 2112, Toyota 2JZ, BMW N57) требуется момент от 80 до 120 Н·м, но конкретные значения всегда указаны в сервисной документации.
Перед установкой проверьте состояние резьбы в блоке. Используйте метчик соответствующего размера (обычно M10×1.25 или M12×1.5) для очистки каналов от нагара и стружки. Нанесите на резьбу шпильки фиксатор резьбы (например, Loctite 243) – это предотвратит самопроизвольное ослабление под воздействием вибраций. Закручивайте шпильку динамометрическим ключом, начиная с минимального момента (20–30 Н·м), затем постепенно увеличивайте до требуемого значения.
При установке шпилек в алюминиевый блок (например, двигатели Honda K20, Subaru EJ25) используйте смазку на основе молибдена или медную пасту. Это снижает трение и предотвращает задиры. Если шпилька идет туго, не применяйте ударный инструмент – это может повредить резьбу. Вместо этого используйте ручной вороток с удлинителем, контролируя усилие. После затяжки дайте фиксатору резьбы высохнуть (обычно 10–15 минут) перед окончательной сборкой.
Особое внимание уделите последовательности затяжки. На рядных 4-цилиндровых двигателях шпильки затягивают крест-накрест, начиная с центральных. Для V-образных двигателей (например, Mercedes M272) порядок указан в мануале и обычно начинается с крайних шпилек. Несоблюдение последовательности приводит к неравномерному распределению нагрузки и деформации головки блока.
Какие инструменты понадобятся для установки шпильки
Для надежной фиксации шпильки в блоке двигателя потребуется набор специализированных инструментов, адаптированных под конкретный тип резьбы и материал детали. Основной – динамометрический ключ с диапазоном крутящего момента от 20 до 150 Н·м, так как превышение допустимых значений приводит к срыву резьбы или деформации блока. Для шпилек М8–М12 оптимален ключ с квадратным приводом 1/2″, а для мелких резьб (М6 и меньше) – 3/8″. Проверьте соответствие головки ключа размеру гайки или шестигранника на шпильке.
Шпильковерт – незаменимый инструмент для точной установки без перекосов. Механические модели с цанговым зажимом подходят для шпилек диаметром до 16 мм, а гидравлические – для крупных резьб (М18 и выше). При выборе обратите внимание на совместимость с шагом резьбы: метрическая (1,0; 1,25; 1,5 мм) или дюймовая. Для алюминиевых блоков используйте шпильковерты с регулируемым усилием, чтобы избежать повреждения мягкого металла.
Резьбонарезной инструмент понадобится, если резьба в блоке повреждена или отсутствует. Метчик должен соответствовать шагу и классу точности резьбы шпильки (например, М10×1,5 для стандартных шпилек ГБЦ). Для чугунных блоков выбирайте метчики из быстрорежущей стали (HSS), для алюминия – с покрытием TiN или TiAlN, снижающим трение. Обязательно используйте смазку: для стали – машинное масло, для алюминия – специальные пасты на основе меди или молибдена.
Для контроля глубины вворачивания шпильки применяйте глубиномер или штангенциркуль с точностью не менее 0,1 мм. В некоторых случаях требуется калибр-пробка для проверки перпендикулярности установки относительно плоскости блока. Если шпилька устанавливается в глухое отверстие, используйте магнитный щуп для извлечения стружки и остатков смазки – их наличие снижает прочность соединения на 15–20%.
Дополнительные приспособления зависят от условий работы. Ударная отвертка с насадкой под шестигранник поможет при закисших шпильках, но только для предварительного ослабления – финальную затяжку выполняйте вручную. Для шпилек с внутренним шестигранником или Torx потребуются ключи соответствующего размера (например, T50 для шпилек турбонаддува). При работе с высокопрочными сплавами (например, блоками из силумина) используйте термофен для прогрева детали до 80–100°C – это снижает риск трещин при затяжке.
Не пренебрегайте средствами фиксации резьбы. Фиксатор резьбы средней прочности (например, Loctite 243) предотвращает самопроизвольное отворачивание шпильки при вибрации. Для критичных соединений (крепление ГБЦ, масляного насоса) применяйте высокопрочные составы (Loctite 271), но учитывайте, что демонтаж потребует нагрева до 200°C. Избегайте использования герметиков на силиконовой основе – они не обеспечивают необходимой прочности и могут забивать масляные каналы.
Как подготовить резьбу в блоке двигателя перед закручиванием
Перед началом работы очистите резьбовое отверстие от масла, грязи и металлической стружки сжатым воздухом под давлением не менее 6 бар. Используйте тонкую проволочную щётку из нержавеющей стали для удаления нагара и окислов, особенно если блок из алюминиевого сплава – его поверхность склонна к коррозии. Избегайте жёстких металлических ершей, способных повредить витки резьбы.
Проверьте состояние резьбы метчиком соответствующего размера. Для метрической резьбы M10×1,5 используйте метчик с допуском 6H, для дюймовой – UNF 3/8-24 с классом точности 2B. Вращайте метчик плавно, без рывков, добавляя каплю масла для резания (например, Mobilmet 426) каждые 2–3 оборота. Если метчик идёт туго или «закусывает», остановитесь – это признак деформации резьбы.
Измерьте глубину отверстия штангенциркулем с точностью до 0,1 мм. Сравните результат с заводскими требованиями: например, для блока ВАЗ-2112 глубина резьбы под шпильку M10 должна составлять 22±0,5 мм. При несоответствии рассверлите отверстие сверлом на 0,2–0,3 мм больше номинального диаметра и нарежьте новую резьбу метчиком следующего размера (M10→M12).
Оцените целостность витков с помощью резьбового калибра или эталонной шпильки. Вставьте калибр в отверстие и проверьте плавность хода: заедания или люфт более 0,1 мм указывают на износ. Для восстановления используйте резьбовой вставки Heli-Coil или аналоги – они компенсируют повреждения и обеспечивают требуемый класс точности (обычно 5H для алюминия).
Обезжирьте резьбу растворителем (ацетон, уайт-спирит) или специальным очистителем (Loctite 7063). Нанесите на первые 3–4 витка шпильки фиксатор резьбы средней прочности (например, Loctite 243) – это предотвратит самопроизвольное отворачивание при вибрации. Избегайте избытка состава: он не должен выступать из отверстия после установки шпильки.
Перед финальной установкой прогрейте блок двигателя до 60–80°C – это расширит металл и облегчит закручивание. Для алюминиевых блоков используйте динамометрический ключ с моментом затяжки на 10–15% ниже, чем для чугуна (например, 45 Н·м вместо 50 Н·м для M10). Затягивайте шпильку в 2–3 этапа, контролируя угол поворота: первый проход – 50% момента, второй – 100%.
После установки проверьте перпендикулярность шпильки относительно плоскости блока угольником с точностью 90±0,5°. При отклонении более 1° выверните шпильку и повторите подготовку резьбы – перекос приведёт к неравномерной нагрузке на витки и последующему разрушению соединения.
Как выбрать правильный момент затяжки для шпильки
Момент затяжки шпильки зависит от её диаметра, материала блока двигателя и назначения соединения. Для стальных шпилек в чугунном блоке стандартные значения варьируются от 20 Н·м для M6 до 120 Н·м для M14. Алюминиевые блоки требуют снижения момента на 20–30% из-за меньшей прочности материала. Превышение рекомендованных значений приводит к деформации резьбы или растрескиванию блока.
Производители двигателей указывают точные параметры в технической документации. Например, для шпилек головки блока ВАЗ-2108 (M10×1,25) момент составляет 69,4–85,7 Н·м, а для аналогичных шпилек на двигателях Toyota 2JZ-GTE – 90–100 Н·м. При отсутствии данных используйте формулу: M = K × d × σ, где K – коэффициент (0,15–0,2 для стали), d – диаметр шпильки в мм, σ – предел текучести материала в МПа.
Для контроля момента применяйте динамометрический ключ с погрешностью не более ±3%. Затяжку проводите в 2–3 этапа: сначала 50% от номинального значения, затем 75%, и окончательно – 100%. Между подходами выдерживайте паузу в 10–15 секунд для релаксации напряжений в материале. При использовании герметиков или фиксаторов резьбы момент может потребовать корректировки на 5–10%.
Особое внимание уделяйте шпилькам с мелкой резьбой (например, M12×1,25 вместо M12×1,75) – они требуют на 10–15% меньшего момента из-за большей площади контакта витков. Для высоконагруженных соединений (шатунные болты, шпильки турбонагнетателя) применяйте метод угловой затяжки: после достижения базового момента дополнительно доворачивайте шпильку на 90–120°.
Пошаговая техника вкручивания шпильки без перекосов
Перед началом работы очистите резьбу в блоке двигателя от загрязнений и остатков старого герметика. Используйте метчик соответствующего размера (например, М8×1,25 для большинства шпилек ГБЦ) для восстановления профиля резьбы. Проверьте состояние шпильки: на ней не должно быть заусенцев, деформаций или коррозии. Нанесите на первые 2–3 витка резьбы тонкий слой моторного масла или специальной пасты для облегчения вкручивания.
Установите шпильку в отверстие строго перпендикулярно поверхности блока. Для контроля используйте угольник или лазерный уровень. Если шпилька длинная (более 50 мм), зафиксируйте её верхний конец в патроне дрели с регулировкой оборотов (не более 100 об/мин) или используйте специальный ключ для шпилек с цанговым зажимом. Вращайте шпильку плавно, без рывков, следя за тем, чтобы она не отклонялась от оси.
- Для шпилек диаметром до М10 используйте момент затяжки 10–15 Н·м на первых 3–4 оборотах.
- Для шпилек М12 и выше – 20–25 Н·м.
- Превышение момента приводит к деформации резьбы в алюминиевом блоке.
Если шпилька начинает «вести» в сторону, немедленно остановите процесс. Выкрутите её полностью и проверьте резьбу в блоке на наличие перекоса или повреждений. При необходимости прогоните метчик ещё раз, уделяя внимание центровке инструмента. Повторное вкручивание проводите с меньшим усилием, контролируя положение шпильки через каждые 1–2 оборота.
Для точной установки используйте направляющую втулку из мягкого металла (латунь, бронза) или пластика. Втулка должна плотно входить в отверстие блока и иметь внутренний диаметр на 0,1–0,2 мм больше диаметра шпильки. Это исключит перекос на начальном этапе вкручивания. После прохождения первых 5–7 мм втулку можно снять.
При вкручивании в глухие отверстия оставляйте зазор 2–3 мм между концом шпильки и дном отверстия. Это предотвратит гидравлический удар и повреждение резьбы. Для контроля глубины используйте ограничитель – например, гайку, зафиксированную на шпильке на нужном расстоянии от торца.
После установки проверьте перпендикулярность шпильки с помощью индикатора часового типа или цифрового угломера. Допустимое отклонение – не более 0,5° на длине 100 мм. Если шпилька отклонена сильнее, выкрутите её и повторите процесс, скорректировав положение направляющей втулки или используя центрирующий кондуктор.
Финальный этап – фиксация шпильки. Нанесите на резьбу анаэробный герметик (например, Loctite 243) или термостойкий фиксатор (для зон с нагревом выше 150°C). Затяните шпильку с моментом, указанным в технической документации двигателя (обычно 30–50 Н·м для шпилек ГБЦ). Дайте герметику высохнуть в течение 10–15 минут перед установкой ответных деталей.
Как проверить перпендикулярность шпильки относительно поверхности
Перпендикулярность шпильки критична для равномерного распределения нагрузки и предотвращения перекосов. Для проверки используйте угольник с точностью не менее 0,1 мм или цифровой угломер. Приложите инструмент к шпильке и поверхности блока, убедившись, что зазор между ними отсутствует по всей длине контакта. Допустимое отклонение – не более 0,5° (примерно 0,87 мм на 100 мм длины шпильки). При превышении этого значения шпильку необходимо выкрутить и установить заново, предварительно очистив резьбу от стружки и смазав её маслом.
Для более точной проверки применяйте метод с использованием индикатора часового типа. Закрепите индикатор на штативе, установите наконечник на верхний торец шпильки и вращайте блок (или шпильку) на 360°. Биение не должно превышать 0,05 мм на каждые 10 мм диаметра шпильки. Если биение больше, проверьте:
- чистоту резьбы в отверстии блока;
- отсутствие деформации самой шпильки;
- правильность момента затяжки (если шпилька уже установлена).
При обнаружении дефектов замените шпильку или нарежьте резьбу метчиком соответствующего размера.
В полевых условиях, когда нет специальных инструментов, используйте простой способ с линейкой и отвесом. Приложите линейку к шпильке, а отвес – к её верхнему торцу. Расстояние от нити до линейки должно быть одинаковым по всей длине. Если разница превышает 1 мм на 100 мм длины, шпилька установлена с перекосом. Этот метод менее точен, но позволяет быстро выявить грубые ошибки монтажа.
Чем обработать шпильку для защиты от коррозии и заедания
Для защиты шпилек от коррозии и заедания применяют специализированные составы: медную пасту, дисульфид молибдена или антипригарные спреи на основе PTFE. Медная паста (например, Loctite 7673 или Permatex Copper Anti-Seize) выдерживает температуры до +1100°C, создавая барьер против окисления и электрохимической коррозии. Дисульфид молибдена (MoS₂) в составах типа Molykote G-Rapid Plus снижает коэффициент трения до 0,03–0,06, предотвращая схватывание резьбы при высоких нагрузках. PTFE-спреи (как CRC 5-56) образуют тонкую пленку, устойчивую к влаге и химикатам, но менее термостойкую – до +260°C.
При выборе состава учитывайте материал шпильки и блока. Для алюминиевых блоков избегайте медной пасты – гальваническая пара с алюминием ускоряет коррозию. В таких случаях используйте никелевые или графитовые смазки (например, Never-Seez Nickel Special). На стальных шпильках в чугунных блоках медная паста оптимальна, но наносите её тонким слоем: избыток может выдавливаться при затяжке, попадая в масляные каналы. Для шпилек турбонаддува или выпускного коллектора выбирайте составы с рабочей температурой не ниже +800°C.
Технология нанесения критична. Очистите резьбу шпильки и отверстия металлической щеткой и обезжирьте ацетоном или спиртом. Нанесите состав равномерно на первые 3–4 витка резьбы – этого достаточно для защиты без риска выдавливания. При установке шпилек в глухие отверстия с маслом или охлаждающей жидкостью используйте герметики-фиксаторы резьбы (Loctite 243), совместимые с антипригарными смазками. Избегайте смешивания составов: например, медная паста и графитовая смазка могут образовать абразивную смесь.
После сборки периодически проверяйте состояние шпилек. Если при демонтаже резьба заедает, замените шпильку и обработайте новую составом с более высоким коэффициентом защиты. Для длительного хранения шпилек используйте консервационные смазки (например, Shell Ensis Fluid 220), которые легко удаляются перед установкой. Не применяйте литол, солидол или машинное масло – они выгорают при нагреве, оставляя липкие отложения, провоцирующие коррозию.
Типичные ошибки при установке шпилек и как их избежать
Первая и самая распространённая ошибка – использование шпилек с повреждённой резьбой. Даже микроскопические забоины или коррозия на витках приводят к неравномерному распределению нагрузки, что вызывает ослабление крепежа уже через 5–10 тысяч километров пробега. Перед установкой проверяйте резьбу калибром или гайкой: если она идёт с заеданием, шпильку нужно заменить. Для блоков из алюминия допустимое усилие затяжки снижается на 20–30% по сравнению с чугунными, поэтому дефекты резьбы здесь критичнее.
Неправильный выбор смазки для резьбы – вторая ошибка, ведущая к перетяжке или недотяжке. Применение графитовой пасты на алюминиевых блоках вызывает электрохимическую коррозию, а избыток медной смазки приводит к «закусыванию» резьбы при нагреве. Для стальных шпилек в чугунных блоках используйте только рекомендованные производителем составы, например, Loctite 243 или аналоги с рабочей температурой не ниже 180°C. На алюминии отдавайте предпочтение антипригарным покрытиям на основе дисульфида молибдена.
Игнорирование момента затяжки – третья проблема, особенно актуальная для шпилек головки блока. Превышение допустимого усилия на 15–20% деформирует резьбу в алюминиевом блоке, а недотяжка на те же 15% приводит к прорыву газов. Для контроля используйте динамометрический ключ с погрешностью не более ±3%. Если в мануале указан момент 90 Н·м, затягивайте в три этапа: 30 Н·м, 60 Н·м и окончательные 90 Н·м с выдержкой 5 минут между подходами.
Установка шпилек без предварительного прогрева блока – ошибка, характерная для холодных климатических зон. При температуре ниже +5°C алюминий сжимается, и резьба воспринимает нагрузку неравномерно. Перед монтажом прогрейте блок до 40–50°C строительным феном или инфракрасной лампой. Для чугунных блоков прогрев не обязателен, но при температуре ниже -10°C рекомендуется использовать шпильки с увеличенным зазором резьбы (класс точности 6g вместо 6H).
Несоосность шпильки относительно отверстия – пятая ошибка, вызывающая перекос при затяжке. Даже отклонение в 0,5° приводит к концентрации напряжений на одном участке резьбы. Перед вкручиванием проверяйте соосность направляющей втулкой или лазерным центровщиком. Если шпилька идёт с усилием, не пытайтесь «докрутить» её – выкрутите и проверьте отверстие метчиком. Для глухих отверстий используйте шпильки с коническим концом, которые легче центрируются.
Использование ударного гайковёрта для затяжки – шестая ошибка, недопустимая для ответственных соединений. Импульсное воздействие создаёт пиковые нагрузки, превышающие расчётные в 2–3 раза, что приводит к мгновенной деформации резьбы. Даже на финальном этапе затяжки применяйте только ручной инструмент или гайковёрт с регулируемым моментом. Если шпилька требует «доворота» на угол (например, 90° после достижения 50 Н·м), используйте угломер с точностью ±2°.
Отсутствие контроля за чистотой резьбового отверстия – седьмая ошибка, провоцирующая заедание шпильки. Стружка, масло или антифриз в отверстии создают гидравлический клин, который при затяжке разрывает витки. Перед установкой продувайте отверстия сжатым воздухом под давлением 6–8 бар и протирайте резьбу безворсовой салфеткой, смоченной в растворителе. Для глухих отверстий используйте метчик с канавками для отвода стружки или специальные пробки для защиты резьбы при сборке.
Неправильная последовательность затяжки шпилек – восьмая ошибка, критичная для головки блока. Хаотичное затягивание приводит к деформации поверхности и неравномерному прилеганию прокладки. Всегда следуйте схеме «от центра к краям» крест-накрест. Для рядных четырёхцилиндровых двигателей стандартная последовательность: 1–3–2–4, для V-образных – сначала центральные шпильки, затем симметрично по обеим сторонам. После первичной затяжки дайте двигателю остыть 30 минут и выполните окончательную затяжку с контролем момента.
