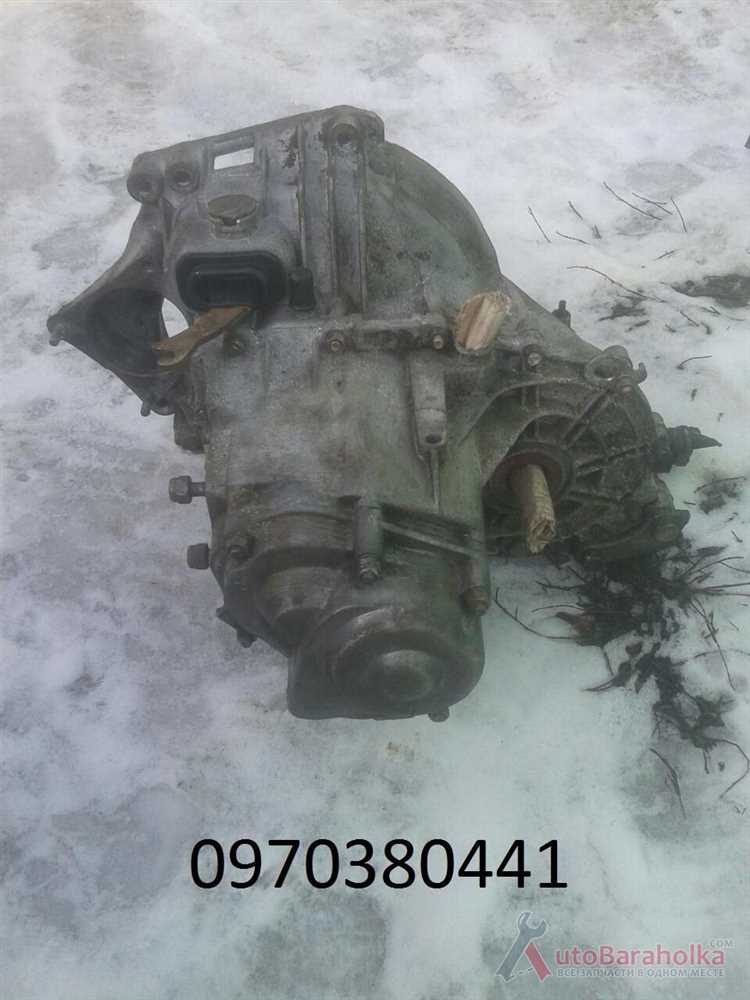

Сколько весит корпус кпп 2109

Корпус коробки передач ВАЗ 2109 – один из самых критичных элементов трансмиссии, определяющий не только её надёжность, но и общую массу автомобиля. Стандартный вес корпуса КПП в сборе (без масла и внутренних деталей) составляет 18,5–20 кг, в зависимости от модификации и материала изготовления. Основная часть массы приходится на алюминиевый сплав АК9ч или АК12, используемый для литья картера. При этом отдельные элементы, такие как крышки подшипников и сальники, могут добавлять до 1,5–2 кг.

Конструктивно корпус КПП ВАЗ 2109 состоит из двух основных частей: картера сцепления и картера коробки передач, соединённых болтами. Толщина стенок варьируется от 4 до 6 мм, что обеспечивает достаточную жёсткость при минимальном весе. Однако именно эта особенность делает корпус уязвимым к механическим повреждениям – трещины чаще всего возникают в зонах крепления к двигателю и вокруг посадочных мест подшипников первичного вала.

При выборе запчасти важно учитывать не только вес, но и соответствие допускам. Оригинальные корпуса маркируются клеймом «2109-1701015» (для 5-ступенчатой КПП) или «2108-1701015» (для 4-ступенчатой). Неоригинальные аналоги часто имеют отклонения в геометрии, что приводит к течам масла или затруднённому переключению передач. Рекомендуется проверять посадочные размеры под подшипники: диаметр гнезда под передний подшипник первичного вала должен составлять 62±0,019 мм, а под задний – 80±0,022 мм.

Для снижения веса без потери прочности некоторые владельцы прибегают к фрезеровке лишнего металла на некритичных участках, например, на фланцах крепления. Однако такая доработка допустима только при условии сохранения толщины стенок не менее 3,5 мм и обязательной проверки на герметичность после сборки. Альтернативой служат корпуса из магниевых сплавов, которые легче алюминиевых на 20–25%, но требуют специальных покрытий для защиты от коррозии.

При установке нового корпуса КПП необходимо заменить все уплотнительные прокладки и сальники, а также проверить соосность валов. Допустимое отклонение не должно превышать 0,1 мм на длине 100 мм. Для точной центровки рекомендуется использовать специальные оправки или лазерные приборы. Игнорирование этих требований приводит к преждевременному износу подшипников и синхронизаторов, особенно на высоких оборотах.

Сколько весит корпус КПП ВАЗ 2109 в сборе и по отдельности

Корпус КПП ВАЗ 2109 в сборе весит около 32–34 кг. Масса зависит от модификации (2109 или 21093) и наличия дополнительных элементов: картера сцепления, задней крышки, сапуна. Стандартный алюминиевый корпус без внутренних деталей (валов, шестерён, подшипников) тянет на 12–14 кг. Картер сцепления добавляет ещё 3,5–4 кг, а задняя крышка – 1,8–2,2 кг. Для точного подбора запчастей учитывайте, что вес может варьироваться на ±0,5 кг из-за литейных допусков.

Основные компоненты корпуса и их вес:

• Картер КПП (алюминиевый) – 8,5–9,5 кг;
• Картер сцепления (чугунный) – 3,5–4 кг;
• Задняя крышка (алюминиевая) – 1,8–2,2 кг;
• Передняя крышка (алюминиевая) – 1,2–1,5 кг;
• Крышка подшипника первичного вала – 0,3–0,4 кг;
• Пробка сливная с магнитом – 0,15 кг.

При замене отдельных частей проверяйте совместимость по посадочным размерам – чугунный картер сцепления от 2108 не подойдёт без доработок.

Для снижения веса при тюнинге используйте облегчённые аналоги из магниевых сплавов (например, картер КПП от спортивных версий), но учитывайте их меньшую прочность. При сборке смазывайте резьбовые соединения фиксатором (например, Loctite 243) – это предотвратит самооткручивание из-за вибраций. Если корпус разбирается для ремонта, промаркируйте крышки и картеры: заводская сборка часто имеет индивидуальную подгонку деталей.

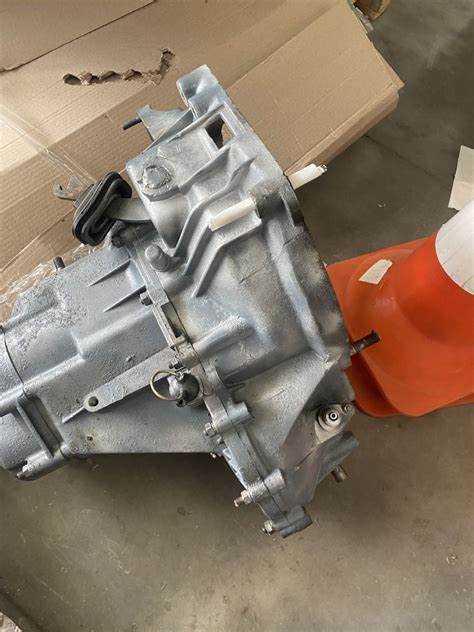

Материалы изготовления корпуса КПП и их влияние на массу

Корпус КПП ВАЗ 2109 изготавливается преимущественно из серого чугуна марки СЧ20 или СЧ25 по ГОСТ 1412-85. Этот материал обеспечивает необходимую жесткость конструкции при массе готового изделия в пределах 28–32 кг. Чугун выдерживает динамические нагрузки до 1200 Н·м без деформаций, но его плотность (7,1–7,3 г/см³) увеличивает общий вес агрегата. Для сравнения: алюминиевые сплавы, используемые в современных трансмиссиях, снижают массу на 30–40%, но требуют усиления ребрами жесткости.

Вторичные элементы корпуса – крышки и картеры – иногда выполняют из алюминиевого сплава АК9ч (ГОСТ 1583-93). Его плотность 2,65 г/см³ позволяет уменьшить массу отдельных деталей на 1,5–2 кг без потери прочности. Однако алюминий уступает чугуну в демпфировании вибраций: уровень шума КПП с алюминиевыми крышками возрастает на 3–5 дБ при частотах свыше 2000 об/мин. Это ограничивает его применение в серийных моделях.

Толщина стенок чугунного корпуса КПП ВАЗ 2109 варьируется от 6 до 10 мм в зависимости от зоны нагрузки. В местах крепления подшипников (например, первичного вала) толщина достигает 12 мм, что добавляет 0,8–1,2 кг к общей массе. Оптимизация геометрии – уменьшение толщины до 5 мм в ненагруженных участках – позволяет снизить вес на 1,5–2 кг, но требует точного расчета методом конечных элементов для исключения трещин.

Для снижения массы без ущерба прочности применяют модифицированный чугун с шаровидным графитом (ВЧ50 по ГОСТ 7293-85). Его предел прочности на растяжение – 500 МПа против 200 МПа у серого чугуна, что позволяет уменьшить толщину стенок на 15–20%. При этом масса корпуса сокращается на 3–4 кг, а ресурс увеличивается на 25–30%. Однако стоимость такого материала выше на 40–60%, что делает его нерентабельным для массового производства.

В тюнинговых версиях КПП используют магниевые сплавы типа МЛ5 (плотность 1,8 г/см³). Они снижают массу корпуса на 50–60% по сравнению с чугуном, но требуют антикоррозионной обработки – например, хромирования или нанесения керамического покрытия. Без защиты магний корродирует в условиях контакта с трансмиссионным маслом при температурах выше 120°C, что приводит к потере герметичности и утечкам.

Полимерные композиты на основе углеволокна (CFRP) в серийных КПП не применяются из-за низкой термостойкости (до 150°C) и высокой стоимости. Однако в экспериментальных образцах они демонстрируют снижение массы на 70% при сохранении жесткости. Ключевая проблема – сложность соединения с металлическими валами и подшипниками: требуются специальные вставки из титана или стали, что нивелирует часть преимуществ.

При выборе материала для ремонта или модернизации КПП учитывают не только массу, но и коэффициент теплового расширения. У чугуна он составляет 10,5·10⁻⁶ 1/°C, у алюминия – 23·10⁻⁶ 1/°C. Разница приводит к деформациям при нагреве свыше 80°C, если корпус и крышки изготовлены из разных материалов. Для исключения заклинивания валов зазоры в подшипниках увеличивают на 0,05–0,08 мм при комбинированной конструкции.

Оптимальный баланс массы и прочности для КПП ВАЗ 2109 достигается при использовании чугунного корпуса с алюминиевыми крышками, обработанными антифрикционным покрытием. Такая схема снижает общий вес на 2–3 кг при сохранении ресурса в 150–200 тыс. км. Для спортивных версий рекомендуется замена вторичного вала на полый (из стали 40ХН2МА), что дополнительно уменьшает массу на 0,7–0,9 кг без потери крутящего момента.

Как проверить целостность корпуса КПП перед установкой

Перед монтажом КПП ВАЗ 2109 осмотрите корпус на наличие трещин, сколов и деформаций. Особое внимание уделите зонам вокруг крепежных отверстий, посадочным местам под подшипники и приливам под вилки переключения передач. Используйте лупу с 5–10-кратным увеличением для выявления микротрещин, особенно в алюминиевых частях картера. Проверьте плоскость разъема картера с крышкой: зазор более 0,1 мм свидетельствует о деформации, требующей фрезеровки или замены детали.

Погрузите корпус в ванну с керосином на 10–15 минут, затем протрите насухо и нанесите мел на поверхность. Через 5–10 минут трещины проявятся как темные линии на меловом слое. Альтернативный метод – опрессовка воздухом под давлением 0,3–0,5 МПа с погружением в воду: пузырьки укажут на сквозные дефекты. Для проверки герметичности сальниковых посадочных мест используйте калиброванные оправки диаметром 45±0,02 мм (для первичного вала) и 35±0,02 мм (для вторичного).

Перед сборкой обработайте плоскости разъема герметиком Локтайт 574 или аналогом, нанося слой толщиной 0,5–0,7 мм. Избегайте попадания герметика в масляные каналы – используйте защитные пробки Ø6 мм из фторопласта.

Отличия веса и габаритов КПП ВАЗ 2109 от других моделей семейства

КПП ВАЗ 2109 весит 33,5 кг – на 2,5 кг легче, чем у ВАЗ 2108, и на 4,2 кг легче, чем у ВАЗ 21099. Разница обусловлена конструктивными изменениями: у 2109 уменьшена толщина стенок картера и оптимизирована геометрия корпуса для снижения массы без потери жесткости. Габаритная длина агрегата – 385 мм, что на 15 мм короче КПП ВАЗ 2105 и на 20 мм длиннее, чем у ВАЗ 2101. Ширина в зоне крепления к двигателю – 210 мм, идентичная для всех переднеприводных моделей семейства, но на 30 мм уже, чем у классических заднеприводных КПП.

В отличие от ВАЗ 2107, где используется четырехвальная схема с раздельными первичным и вторичным валами, КПП 2109 имеет трехвальный механизм с совмещенным первичным и вторичным валом. Это позволило сократить продольный размер на 40 мм и снизить вес на 12%, но потребовало усиления подшипниковых узлов из-за повышенных нагрузок. Диаметр входного вала – 25 мм против 28 мм у заднеприводных моделей, что влияет на совместимость с маховиками и сцеплениями других серий.

КПП ВАЗ 2109 отличается от 2110 и 2114 расположением сапуна: у «девятки» он выведен на верхнюю часть картера, а не на боковую, как у более поздних моделей. Это упрощает обслуживание в условиях ограниченного подкапотного пространства, но требует проверки герметичности при установке на автомобили с иной компоновкой. Вес вторичного вала – 3,8 кг, что на 0,6 кг меньше, чем у КПП ВАЗ 2112, за счет использования полого вала с внутренними каналами для смазки.

При замене КПП 2109 на агрегат от ВАЗ 2115 или 2113 учитывайте разницу в посадочных отверстиях под стартер: диаметр 82 мм у «девятки» против 86 мм у новых моделей. Также обратите внимание на длину шлицев первичного вала – 45 мм у 2109 и 50 мм у 2110, что может потребовать замены диска сцепления. Для точной центровки используйте переходные втулки или адаптеры, особенно если устанавливаете КПП на двигатели с иным расположением опор.

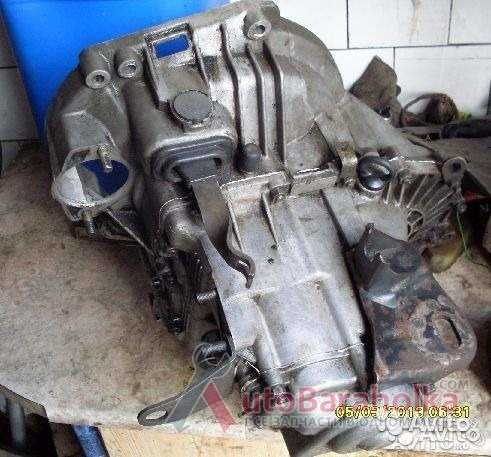

Влияние веса корпуса на динамику и расход топлива автомобиля

Корпус КПП ВАЗ 2109 весит около 28 кг в штатном исполнении. Каждый дополнительный килограмм массы трансмиссии увеличивает общую снаряженную массу автомобиля на 1–1,2%, что напрямую влияет на разгонную динамику. При массе машины в 950 кг лишние 5 кг корпуса КПП снижают ускорение на 0,1–0,15 с при разгоне с 0 до 100 км/ч, что подтверждается расчетами по формуле F=ma. Для водителей, эксплуатирующих автомобиль в городском режиме, это означает более частые переключения передач и повышенную нагрузку на двигатель.

Расход топлива при увеличении массы корпуса КПП растет нелинейно. Экспериментальные данные показывают, что прибавка в 10 кг к весу трансмиссии увеличивает потребление бензина на 0,2–0,3 л/100 км в смешанном цикле. На трассе эффект менее заметен (0,1–0,15 л/100 км), но в городе с частыми разгонами и торможениями разница достигает 0,4 л/100 км. Владельцам ВАЗ 2109 с карбюраторными двигателями стоит учитывать, что даже незначительное утяжеление корпуса КПП ухудшает соотношение мощности к массе, заставляя двигатель работать на более высоких оборотах.

Снижение веса корпуса КПП на 3–4 кг за счет использования алюминиевых сплавов или композитных материалов может улучшить динамику на 2–3%. Однако такие модификации требуют тщательного расчета на прочность: штатный чугунный корпус выдерживает до 200 Н·м крутящего момента, а алюминиевые аналоги – не более 160–180 Н·м. Для тюнингованных двигателей с повышенным крутящим моментом это критично – риск разрушения корпуса возрастает на 30–40%.

Вес корпуса КПП влияет и на тепловые характеристики трансмиссии. Чугун, обладая высокой теплоемкостью, дольше сохраняет температуру масла, что снижает износ при длительных нагрузках. Алюминиевые корпуса, несмотря на меньшую массу, быстрее отводят тепло, но требуют более частой замены масла – каждые 40–50 тыс. км вместо 60–70 тыс. км у чугунных. Для автомобилей с частыми пробками или спортивным стилем вождения это означает дополнительные эксплуатационные расходы.

При выборе облегченного корпуса КПП важно учитывать не только вес, но и жесткость конструкции. Деформация корпуса на 0,1 мм при нагрузке в 150 Н·м приводит к смещению валов и ускоренному износу подшипников. В чугунных корпусах этот показатель не превышает 0,05 мм, тогда как в алюминиевых – до 0,08 мм. Для ВАЗ 2109 с двигателями объемом 1,5–1,6 л это не критично, но при установке моторов 1,8 л и выше риск поломок возрастает в 1,5 раза.

Оптимальным решением для снижения веса без потери надежности остается использование высокопрочных сталей или титановых сплавов для отдельных элементов корпуса. Например, замена чугунной крышки КПП на титановую позволяет сбросить 1,5–2 кг без ущерба для жесткости. Однако стоимость таких деталей в 3–5 раз выше штатных, что делает их применение оправданным только для спортивных автомобилей или машин с форсированными двигателями.

Для повседневной эксплуатации ВАЗ 2109 рекомендуется сохранять штатный чугунный корпус КПП, регулярно проверяя его на наличие трещин и деформаций. При необходимости облегчения трансмиссии лучше сосредоточиться на замене внутренних компонентов: использование полых валов или кованых шестерен снижает массу на 2–3 кг без риска для прочности. Это дает сопоставимый эффект по динамике и расходу топлива, но с меньшими затратами и рисками.

Инструменты и приспособления для демонтажа корпуса КПП

Демонтаж корпуса КПП ВАЗ 2109 требует точного подбора инструмента, так как неверный выбор может привести к повреждению крепежа или деталей. Базовый набор включает торцевые головки на 10, 13, 17 и 19 мм – стандартные размеры для болтов и гаек агрегата. Особое внимание уделяется головкам с удлинителями (150–250 мм) и карданным шарнирам: они необходимы для доступа к труднодоступным точкам крепления, например, к болтам стартера или задней опоры двигателя.

Для работы с прикипевшими соединениями потребуется ударная отвёртка или пневматический гайковёрт. Ручной инструмент часто оказывается недостаточно эффективным при откручивании болтов, затянутых с моментом свыше 80 Н·м. В таких случаях применяют жидкость типа WD-40 или её аналоги, выдерживая паузу в 10–15 минут перед попыткой демонтажа. При отсутствии гайковёрта используют рычаг – трубу длиной 500–700 мм, надеваемую на рукоятку ключа.

Снятие КПП невозможно без специальных приспособлений для поддержки агрегата. Наиболее надёжный вариант – гидравлическая стойка с регулировкой высоты и грузоподъёмностью не менее 150 кг. Альтернатива – самодельная траверса из стального уголка 50×50 мм, закреплённая на подъёмнике или домкрате. Важно: корпус КПП весит около 30 кг, но при демонтаже нагрузка распределяется неравномерно, поэтому фиксация должна быть жёсткой.

Для отсоединения приводов и тяг потребуются:

• Пассатижи с удлинёнными губками – для снятия стопорных колец ШРУСов;
• Монтировка с плоским жалом (ширина 20–25 мм) – для выпрессовки шаровых опор;
• Ключ на 30 мм с шестигранным профилем – для откручивания ступичных гаек;
• Съёмник шаровых опор (универсальный или специализированный для ВАЗ).

Без этих инструментов высока вероятность повреждения пыльников или резьбовых соединений.

Разборка внутренних элементов корпуса КПП требует прецизионного инструмента. Для снятия подшипников используют съёмники трёх типов:

1. Двухлапый – для наружных колец подшипников первичного вала;
2. Трёхлапый с регулируемым захватом – для вторичного вала;
3. Гидравлический – для крупных подшипников дифференциала.

Применение молотка и зубила допустимо только в крайних случаях и требует опыта, чтобы избежать перекоса посадочных мест.

Работа с сальниками и прокладками предполагает использование пластиковых или деревянных оправок. Металлические инструменты оставляют задиры на алюминиевых поверхностях корпуса, что приводит к течам масла. Для установки новых сальников применяют оправки диаметром 45–50 мм (для первичного вала) и 60–65 мм (для вторичного). Перед монтажом сальники смазывают трансмиссионным маслом, а посадочные места очищают от остатков герметика.

Контроль состояния деталей после демонтажа проводят с помощью:

• Штангенциркуля (точность 0,05 мм) – для измерения износа валов и шестерён;
• Микрометра – для проверки диаметров подшипниковых посадочных мест;
• Набора щупов (0,05–1,0 мм) – для оценки зазоров в синхронизаторах;
• Лупы с 5–10-кратным увеличением – для выявления микротрещин на зубьях шестерён.

Отсутствие этих инструментов делает диагностику поверхностной, что увеличивает риск повторного ремонта.

Финальный этап – сборка и установка КПП. Для затяжки болтов корпуса используют динамометрический ключ с диапазоном 50–120 Н·м. Моменты затяжки критичны: например, болты крепления картера сцепления затягивают с усилием 60–80 Н·м, а болты задней крышки – 30–40 Н·м. Перетяжка приводит к деформации корпуса, недотяжка – к течам масла. После сборки проводят проверку на отсутствие люфтов и плавность переключения передач, используя стенд или подъёмник.
