Как ослабить натяжной ролик ремня

Натяжной ролик ремня – ключевой элемент привода, отвечающий за поддержание оптимального натяжения. Его неправильная регулировка приводит к ускоренному износу ремня, подшипников и даже обрыву. В большинстве двигателей внутреннего сгорания используется эксцентриковый или пружинный механизм натяжения, требующий точного подхода при обслуживании. Перед началом работ убедитесь, что у вас есть динамометрический ключ, шестигранник или торцевой ключ подходящего размера (обычно 10–17 мм), а также руководство по ремонту для вашей модели автомобиля.

Первым шагом станет снятие защитного кожуха ремня (если он предусмотрен конструкцией). На большинстве автомобилей для доступа к ролику потребуется демонтировать правое переднее колесо и подкрылок. В некоторых случаях – снять генератор или насос гидроусилителя. Обратите внимание на метки ГРМ: при ослаблении ролика ремень может сместиться, что нарушит синхронизацию распредвала и коленвала. Зафиксируйте шкивы с помощью стопорных штифтов или специальных приспособлений, если это указано в инструкции.

Для ослабления эксцентрикового ролика используйте шестигранник или ключ, вставленный в регулировочное отверстие. Вращайте его против часовой стрелки до момента, когда ремень можно будет свободно снять или отвести в сторону. У пружинных механизмов потребуется ослабить крепежный болт (обычно M10 или M12) и сдвинуть ролик в сторону, преодолевая сопротивление пружины. Не прилагайте чрезмерных усилий – это может повредить резьбу или деформировать кронштейн. После ослабления проверьте состояние ролика: люфт, шум или следы износа указывают на необходимость замены.

При обратной установке ремня убедитесь, что он правильно лег в канавки всех шкивов. Натяжение регулируется до момента, когда ремень можно провернуть на 90 градусов большим и указательным пальцами в средней части между шкивами. Для точной настройки используйте специальный ключ-натяжитель или динамометрический инструмент (момент затяжки крепежного болта ролика обычно составляет 25–40 Н·м). После сборки запустите двигатель и проверьте отсутствие посторонних шумов – свист или скрежет сигнализируют о неправильном натяжении или износе деталей.

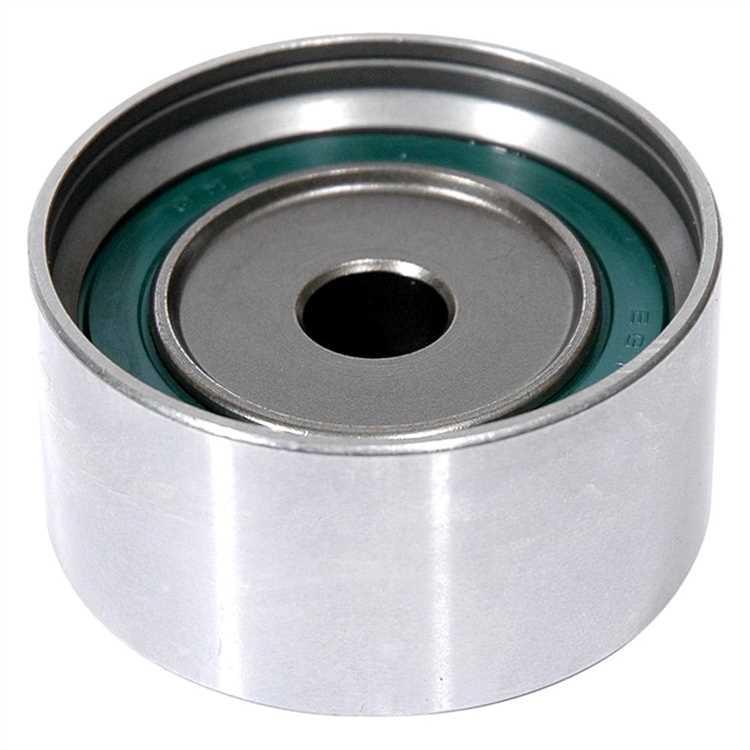

Какие инструменты понадобятся для работы с натяжным роликом

Для ослабления или замены натяжного ролика потребуется минимальный набор инструментов, адаптированный под конструкцию конкретного механизма. Базовый комплект включает:

• Ключ-трещотка с набором головок (обычно 10, 13, 15 или 17 мм – зависит от размера болта ролика).
• Шестигранники (чаще 5 или 6 мм) или Torx (T40, T50) – если фиксация выполнена под такие профили.
• Динамометрический ключ (для затяжки с усилием, указанным в мануале – например, 25–40 Н·м для большинства легковых авто).
• Специальный ключ для натяжителя (если ролик регулируется эксцентриком или пружинным механизмом – например, ключ на 32 мм для систем типа Gates).
• Монтировка или большая отвёртка (для фиксации ролика при ослаблении, если нет доступа к задней части).
• Фиксатор ремня (пластиковый клин или самодельный упор из дерева) – предотвращает соскакивание ремня при снятии натяжения.

Для диагностики состояния ролика пригодятся штангенциркуль (измерение износа подшипника) и лазерный нивелир (проверка соосности шкивов). В системах с автоматическим натяжителем (например, у двигателей VAG 1.8T) может потребоваться сканер для сброса адаптаций после замены. Всегда сверяйтесь с сервисной документацией: у некоторых моделей (например, Renault K4M) болт ролика имеет обратную резьбу, а у Subaru EJ25 – требует удержания шкива коленвала специальным стопором.

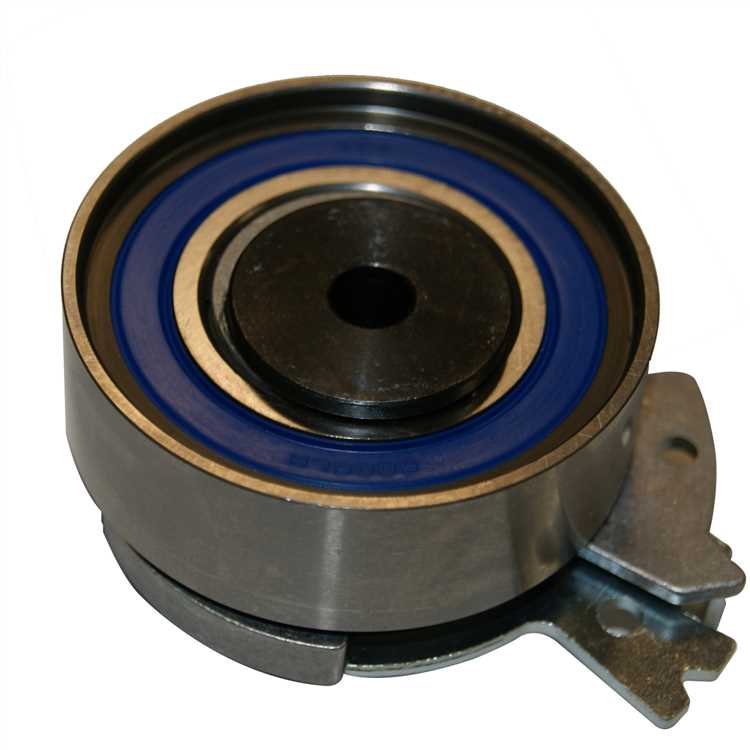

Как определить текущее состояние натяжения ремня перед ослаблением

Перед ослаблением натяжного ролика проверьте прогиб ремня под нагрузкой. Для большинства автомобилей допустимый прогиб составляет 8–12 мм при усилии 10 кгс (около 100 Н), приложенном к середине самого длинного участка ремня между шкивами. Используйте динамометр или бытовой безмен для точного измерения силы. Если прогиб превышает норму, ремень ослаблен; если меньше – перетянут. Уточните эталонные значения в технической документации к вашему двигателю, так как для некоторых моделей (например, дизельных агрегатов) допуски могут отличаться.

Оцените визуальные признаки износа и натяжения:

• Трещины на ребрах ремня – сигнал к замене, даже если натяжение в норме.
• Блестящие или залоснившиеся участки на рабочей поверхности указывают на проскальзывание из-за слабого натяжения.
• Отслоение корда или расслоение материала – критический дефект, требующий немедленной замены.
• Смещение ремня относительно шкивов более чем на 2 мм говорит о неисправности ролика или перекосе.

Прослушайте работу ремня на холостом ходу и при резком наборе оборотов. Свист или писк в первые 2–3 секунды после запуска холодного двигателя – признак недостаточного натяжения. Если звук появляется при прогретом моторе и пропадает после увеличения оборотов, ремень перетянут. Шумы, сохраняющиеся на всех режимах, могут свидетельствовать о неисправности подшипников ролика или шкивов. Для диагностики используйте стетоскоп или длинную отвертку, прикладывая её к корпусу ролика и уху.

Проверьте натяжение с помощью специализированных инструментов, если доступны. Индикатор натяжения ремня (например, Gates STT-1) позволяет измерить усилие с точностью до 1 Н. Для поликлиновых ремней с 6–8 ребрами оптимальное натяжение обычно составляет 250–400 Н, для зубчатых ремней ГРМ – 300–500 Н. При отсутствии инструмента используйте метод «на слух»: натяните ремень до исчезновения свиста, затем ослабьте на 10–15% для компенсации температурного расширения. Запомните положение ролика перед ослаблением, чтобы вернуть его в исходную точку при необходимости.

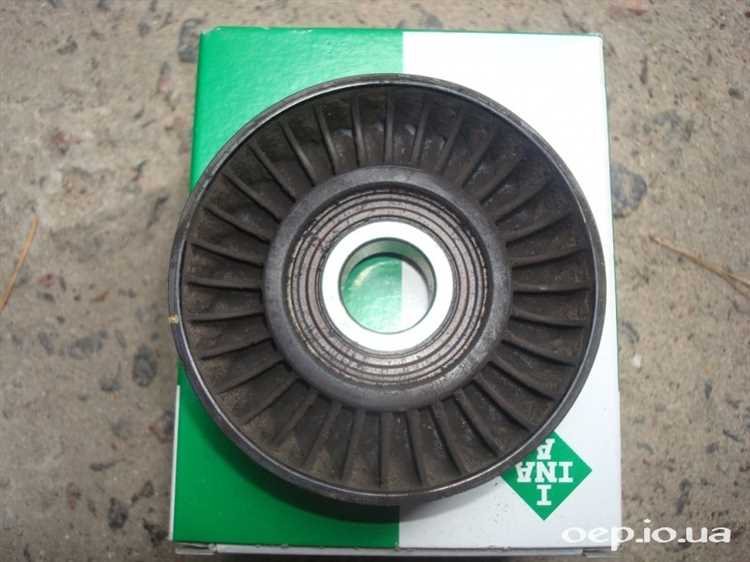

Пошаговая последовательность действий при ослаблении ролика

Перед началом работ убедитесь, что двигатель остыл, а зажигание выключено. Подготовьте необходимый инструмент: торцевую головку на 14 или 17 мм (размер зависит от модели автомобиля), удлинитель для трещотки, динамометрический ключ и шестигранник на 5 или 6 мм, если ролик фиксируется болтом с внутренним шестигранником. Отсоедините минусовую клемму аккумулятора, чтобы исключить случайное замыкание при работе с металлическими деталями.

Снимите защитный кожух ремня ГРМ или пластиковую крышку двигателя, если она мешает доступу к натяжному ролику. На большинстве автомобилей кожух крепится на 3–5 болтах или защелках – открутите их и аккуратно отведите деталь в сторону. Запомните положение ремня относительно шкивов, чтобы при обратной сборке не нарушить фазы газораспределения.

Ослабьте фиксирующий болт ролика. На большинстве моделей он расположен по центру ролика и требует приложения значительного усилия – до 40–50 Н·м. Если болт не поддается, используйте проникающую смазку (например, WD-40) и дайте ей подействовать 10–15 минут. Вращайте болт против часовой стрелки, удерживая ролик от проворачивания шестигранником или специальным ключом за технологическое отверстие.

После ослабления болта проверните ролик в сторону ослабления натяжения ремня. На некоторых автомобилях (например, Volkswagen, Skoda) для этого предусмотрен эксцентриковый механизм – вращайте его по часовой стрелке, пока ремень не провиснет. На других моделях (Toyota, Hyundai) ролик перемещается по направляющей – сдвиньте его в сторону двигателя, используя монтировку или специальный инструмент.

Зафиксируйте ролик в ослабленном положении, чтобы ремень можно было снять или заменить. Для этого используйте штифт диаметром 3–4 мм, вставив его в отверстие на ролике и ответное отверстие на кронштейне. Если фиксатора нет, временно затяните болт с минимальным усилием (5–7 Н·м), чтобы ролик не сместился. Проверьте, что ремень свободно перемещается по шкивам, не задевая соседние детали.

После выполнения работ по замене ремня или других компонентов верните ролик в рабочее положение. Убедитесь, что ремень правильно установлен на всех шкивах, затем ослабьте фиксирующий болт и дайте ролику натянуть ремень под действием пружины или эксцентрика. Затяните болт с моментом, указанным в руководстве по ремонту (обычно 25–40 Н·м), и проверьте натяжение ремня – он должен прогибаться на 5–7 мм при нажатии с усилием 10 кгс в середине самого длинного участка между шкивами.

Как избежать повреждения ремня или ролика во время процедуры

Перед началом работы убедитесь, что двигатель полностью остыл. Нагретые детали расширяются, что может привести к неверной оценке натяжения ремня или заклиниванию ролика при ослаблении. Температура поверхности блока цилиндров не должна превышать 40°C – проверьте её бесконтактным термометром. Горячий ремень теряет эластичность, а его волокна становятся хрупкими, что увеличивает риск микроразрывов при механическом воздействии.

Используйте только специализированный инструмент для регулировки натяжного ролика. Универсальные ключи или плоскогубцы деформируют посадочные места под шестигранник или Torx, что приводит к проскальзыванию инструмента и повреждению граней. Для роликов с внутренним шестигранником на 8 мм применяйте ключ с точностью ±0,1 мм по размеру, а для Torx T50 – биту с антифрикционным покрытием. Избегайте ударных нагрузок: даже лёгкий удар молотком по ключу может вызвать микротрещины в подшипнике ролика.

Ослабляйте ролик плавно, контролируя усилие динамометрическим ключом. Предельное значение момента для большинства автомобилей составляет 25–35 Н·м. Превышение на 10–15% приводит к деформации пружинного механизма ролика или растяжению ремня. Если при ослаблении слышен скрип или сопротивление резко возрастает, остановитесь: это указывает на заедание подшипника или перекос монтажной пластины. В таких случаях замените ролик целиком – ремонт отдельных компонентов неэффективен.

Не допускайте контакта ремня с маслами, топливом или антифризом. Даже капля смазки снижает коэффициент трения на 30–40%, что вызывает проскальзывание и локальный перегрев. Если загрязнение произошло, протрите ремень безворсовой салфеткой, смоченной в изопропиловом спирте (концентрация не менее 90%). Не используйте растворители на основе ацетона или бензина – они разрушают резиновую основу и армирующие нити. После очистки дайте ремню высохнуть в течение 10–15 минут перед установкой.

Проверяйте состояние ремня на наличие микротрещин, расслоений или выкрашивания зубьев. Даже незначительные дефекты глубиной более 0,5 мм снижают ресурс на 50–70%. Используйте увеличительное стекло с подсветкой для осмотра труднодоступных участков. Если обнаружены повреждения, замените ремень вне зависимости от пробега – средний срок службы поликлиновых ремней составляет 60–100 тыс. км, но эксплуатация в условиях повышенной влажности или запылённости сокращает его вдвое.

После ослабления ролика не вращайте коленвал вручную без фиксации распредвала. Это приводит к смещению фаз газораспределения и контакту клапанов с поршнями на некоторых моделях двигателей (например, у 16-клапанных агрегатов ВАЗ или Renault K4M). Используйте стопорные штифты или специальные приспособления для блокировки валов. Если фиксаторы отсутствуют, прокручивайте коленвал только по часовой стрелке на угол не более 10° за один приём, контролируя положение меток на шкивах.

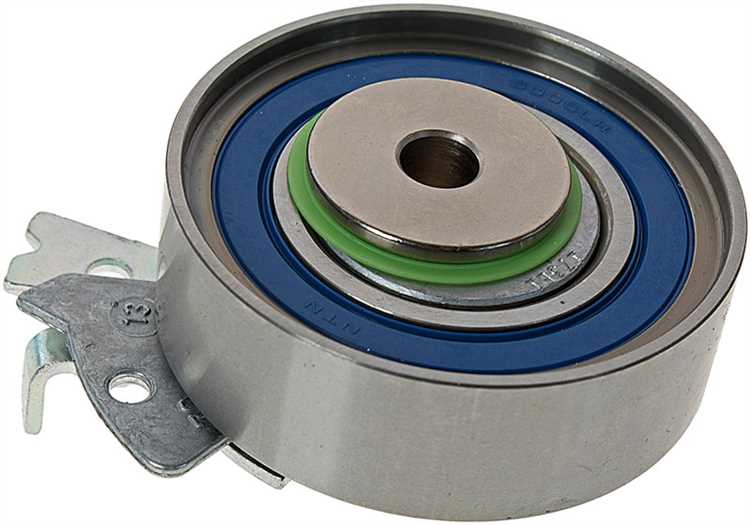

Какие признаки указывают на необходимость замены натяжного ролика

Первый и наиболее очевидный сигнал – посторонние звуки из области привода ремня. Скрип, свист или металлический скрежет при запуске двигателя или на холостых оборотах часто возникают из-за износа подшипника ролика. Если шум усиливается при нажатии на педаль газа или при резком изменении оборотов, это указывает на критическое состояние детали. Временное устранение звука смазкой не решает проблему – подшипник уже разрушается, и замена неизбежна.

Визуальный осмотр выявляет несколько характерных дефектов. На рабочей поверхности ролика появляются:

• глубокие борозды или выработка от ремня;
• трещины на пластиковой или металлической обойме;
• следы перегрева (потемнение, оплавление);
• коррозия на подшипнике или оси крепления.

Даже при отсутствии шумов такие повреждения снижают эффективность натяжения ремня и могут привести к его обрыву.

Неравномерный износ ремня – косвенный, но верный признак проблем с роликом. Если на ремне заметны:

• односторонний износ кромок;
• расслоение или трещины по всей длине;
• заметное растяжение без видимых причин;

причина часто кроется в перекосе или заедании ролика. Проверка параллельности ролика относительно ремня с помощью штангенциркуля или линейки поможет подтвердить диагноз. Допустимое отклонение – не более 0,5 мм на 100 мм ширины ремня.

Люфт или заедание ролика при ручной проверке – прямой повод для замены. Для диагностики:

1. Снимите ремень (если конструкция позволяет).
2. Проверните ролик рукой – вращение должно быть плавным, без рывков и сопротивления.
3. Покачайте ролик перпендикулярно оси – допустимый люфт не превышает 0,1–0,2 мм.

Если при проверке слышен хруст или ролик останавливается в одном положении, подшипник разрушен. Эксплуатация в таком состоянии приведёт к заклиниванию и обрыву ремня.

Повышенная вибрация двигателя на определённых оборотах также может сигнализировать о неисправности ролика. Особенно это заметно на автомобилях с балансирными валами или сложной системой привода ГРМ. Вибрация возникает из-за дисбаланса изношенного ролика или его неправильной установки. Для точной диагностики используйте виброанализатор или сравните показания с эталонными значениями для вашей модели двигателя.

Наконец, если замена ремня не устраняет проблемы с натяжением (ремень быстро провисает или перетягивается), виноват ролик. Современные натяжители с автоматической регулировкой имеют ограниченный ресурс – обычно 80–120 тыс. км. Если после установки нового ремня натяжение не держится дольше нескольких сотен километров, ролик не выполняет свою функцию и требует замены. Игнорирование этого признака приведёт к проскальзыванию ремня и нарушению работы навесного оборудования.

Как проверить правильность ослабления после выполнения работ

После ослабления натяжного ролика ремня проверьте его подвижность вручную. Возьмитесь за ролик и попробуйте сместить его в пределах штатного хода – он должен перемещаться плавно, без заеданий и люфта. Если ролик заклинивает или движется рывками, это указывает на неполное ослабление крепежа либо на износ подшипника. Допустимый люфт в подшипнике – не более 0,5 мм при приложении усилия 5–10 Н.

Запустите двигатель на холостых оборотах и наблюдайте за поведением ремня. Правильно ослабленный ролик не должен вызывать вибраций, посторонних шумов или смещения ремня с ручьев шкивов. Используйте стробоскоп для проверки биения ремня: при частоте вращения коленвала 800–1000 об/мин отклонение не должно превышать 2 мм. Если ремень «гуляет» или издает свист, натяжение недостаточно ослаблено.

Измерьте прогиб ремня под нагрузкой. Для этого нажмите на середину ветви ремня с усилием 10 кгс (используйте динамометр или бытовой безмен). Допустимый прогиб зависит от модели двигателя: для большинства бензиновых агрегатов – 8–12 мм, для дизельных – 6–10 мм. Превышение этих значений говорит о чрезмерном ослаблении, что приведет к проскальзыванию ремня и ускоренному износу.

Типичные ошибки при ослаблении ролика и способы их исправления

Первая распространённая ошибка – использование неподходящего инструмента. Например, попытка ослабить ролик шестигранником на 6 мм вместо требуемого ключа Torx T50 или накидного ключа на 15 мм приводит к срыву граней болта. Это не только усложняет дальнейшую работу, но и может потребовать замены ролика или даже натяжителя целиком. Перед началом работ сверьтесь с мануалом автомобиля или маркировкой на самом ролике: производители часто указывают тип крепежа (например, «TORX T50» или «HEX 6»). Если грани уже сорваны, используйте экстрактор для болтов или приварите гайку к остаткам крепежа для последующего выкручивания.

Вторая ошибка – игнорирование положения ролика перед ослаблением. Если не зафиксировать ремень или не отметить исходное натяжение, после ослабления ролика ремень может соскочить, а метки ГРМ сместятся. Это особенно критично для двигателей с интерференцией (например, у большинства современных турбированных агрегатов), где смещение меток приводит к столкновению поршней с клапанами. Решение: перед ослаблением ролика нанесите метки на ремень и шкивы маркером или мелом, а также зафиксируйте коленвал и распредвал с помощью специальных стопоров (например, для двигателей VAG – стопор T10050). Если метки уже сместились, потребуется полная разборка ГРМ и установка фаз с нуля.

Третья ошибка – чрезмерное ослабление ролика без последующей проверки подшипника. Если при вращении ролика слышен скрежет, гул или ощущается люфт, дальнейшая эксплуатация приведёт к разрушению подшипника и обрыву ремня. После ослабления ролика проверните его вручную: нормальный подшипник вращается плавно, без заеданий и шума. При обнаружении дефектов замените ролик немедленно – стоимость нового ролика (от 800 до 3000 рублей в зависимости от модели) несопоставима с ущербом от обрыва ремня (замена клапанов, поршней, головки блока). Для точной диагностики используйте стетоскоп или отвёртку, приложив её к корпусу ролика и прислушиваясь к звукам через ручку.
