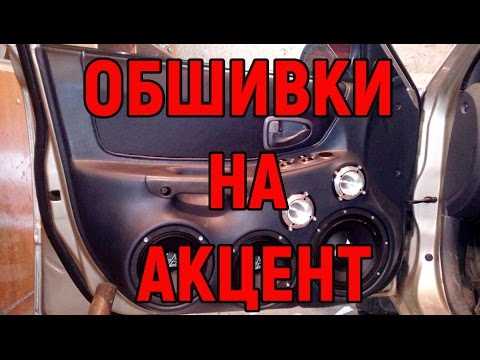

Дверная панель Hyundai Accent (особенно моделей 2006–2011 и 2012–2017 годов) крепится на пластиковых клипсах и винтах, скрытых под декоративными заглушками. Для демонтажа потребуются: плоская отвёртка с тонким жалом, крестовая отвёртка PH2, пластиковая лопатка для снятия обшивки и магнит (для извлечения мелких деталей). Работайте в перчатках – края металлического каркаса двери острые.
Начните с отключения аккумулятора: это исключит случайное срабатывание электростеклоподъёмников или центрального замка. Снимите внутреннюю ручку открывания двери – она держится на двух винтах под пластиковой накладкой. Подденьте накладку плоской отвёрткой у основания, затем потяните на себя. Винты откручивайте против часовой стрелки, используя крестовую отвёртку.
Следующий шаг – демонтаж динамика. На моделях с 2012 года он крепится тремя винтами и фиксируется на защёлках. Отсоедините разъём проводки, нажав на фиксатор. Если динамик не снимается, проверьте наличие дополнительного винта под декоративной сеткой – его часто упускают. После этого аккуратно подденьте пластиковую лопаткой нижний край панели, начиная с угла у порога.
Клипсы дверной панели Hyundai Accent расположены неравномерно: 6 штук по периметру и 2–3 в районе ручки. Приложите усилие снизу вверх, чтобы не сломать крепления. Если клипса сломалась, замените её на новую (артикул 81231-25000 для оригинальной детали). После снятия панели отложите её в сторону, избегая натяжения проводов стеклоподъёмника и концевика замка.
Для доступа к механизму замка или стеклоподъёмнику отсоедините тяги, предварительно пометив их положение маркером. Винты крепления металлического каркаса двери (обычно 10 мм) откручивайте торцевым ключом. При обратной сборке смажьте направляющие стекла силиконовой смазкой и проверьте работу всех механизмов до установки панели.
Какие инструменты понадобятся для снятия дверной панели
Для демонтажа дверной панели Hyundai Accent потребуется минимальный набор инструментов, но каждый из них должен быть подходящим по размеру и типу. Основной проблемой при снятии становятся пластиковые клипсы, удерживающие панель на каркасе двери. Их легко повредить, если использовать неправильные приспособления. Начинайте с подготовки инструментария, чтобы избежать лишних затрат на замену сломанных деталей.
Обязательный список включает:
- Плоская отвёртка с широким лезвием (5–7 мм) – для поддевания пластиковых заглушек и фиксаторов. Узкая отвёртка может соскочить и поцарапать панель.
- Крестовая отвёртка PH2 – для выкручивания винтов крепления ручки двери и динамиков. В некоторых модификациях встречаются винты под Torx T20.
- Пластиковые монтажные лопатки (2–3 шт.) – для аккуратного отделения панели от металлического каркаса. Металлические инструменты оставляют вмятины на пластике.
- Ключ-трещотка с головкой на 10 мм – если требуется снять стеклоподъёмник или регулировочные механизмы.
Дополнительно пригодятся:
- Магнитная лента или контейнер для мелких деталей – винты и клипсы легко теряются, особенно при работе в ограниченном пространстве.
- Фонарик с узким лучом – внутренняя часть двери плохо освещена, а некоторые крепления скрыты за уплотнителями.
- Съёмник для клипс (опционально) – если стандартные клипсы сидят слишком плотно. Универсальный съёмник с регулируемыми губками подходит для большинства моделей Accent.
Избегайте использования молотка или грубой силы – дверные панели Hyundai Accent изготовлены из хрупкого пластика, который трескается при сильном нажатии. Если клипса не поддаётся, прогрейте её феном в течение 10–15 секунд: пластик станет мягче, и фиксатор легче выйдет из посадочного места. Температура нагрева не должна превышать 60°C, иначе панель деформируется.
Для моделей с электрическими стеклоподъёмниками или зеркалами с подогревом потребуется отсоединить электрические разъёмы. Подготовьте мультиметр для проверки цепей, если после сборки возникнут проблемы с работой механизмов. Разъёмы часто окисляются, поэтому перед отключением очистите их контакты спиртовой салфеткой или специальным спреем для электроники.
Если дверная панель снимается для доступа к замку или тягам, запаситесь силиконовой смазкой – после сборки обработайте все подвижные элементы, чтобы избежать скрипов и заеданий. Для фиксации панели при обратной установке используйте новые клипсы (артикул 81231-25000 для Accent 2005–2010 гг.), так как старые часто ломаются при демонтаже.
Как правильно отсоединить электрические разъемы стеклоподъемников
Перед началом отсоединения разъемов стеклоподъемников на Hyundai Accent убедитесь, что зажигание выключено, а ключ извлечен из замка. Это предотвратит случайное срабатывание механизма и короткое замыкание. Разъемы расположены на внутренней стороне дверной панели, обычно за пластиковой накладкой или вблизи мотор-редуктора. На большинстве моделей Акцент используется стандартный двухконтактный разъем с фиксатором в виде пластиковой защелки.
Для отсоединения нажмите на фиксатор большим пальцем, одновременно потянув разъем в сторону. На некоторых версиях фиксатор может быть скрыт под резиновым уплотнителем – аккуратно отогните его, чтобы получить доступ. Избегайте резких движений: чрезмерное усилие может повредить контакты или пластиковый корпус. Если разъем не поддается, проверьте наличие дополнительных крепежных элементов, например, винта под заглушкой.
Не тяните за провода – это приводит к обрыву жил или повреждению изоляции. Если разъем окислен, обработайте контакты спреем для очистки электрических соединений (например, Kontakt 60) и дайте просохнуть 2–3 минуты. При повторном подключении убедитесь, что фиксатор щелкнул, иначе разъем может отсоединиться во время эксплуатации.
После отключения проверьте состояние проводки: трещины, оплавления или следы коррозии указывают на необходимость замены жгута. На Hyundai Accent 2006–2011 годов часто встречается проблема с перетиранием проводов в гофре между дверью и кузовом – осмотрите этот участок особенно тщательно. Если требуется замена разъема, используйте оригинальные детали или аналоги с аналогичным сечением контактов (обычно 0,75–1,0 мм²).
Где находятся скрытые крепления дверной панели Акцент
На дверной панели Hyundai Accent скрытые крепления расположены в трёх ключевых зонах: за пластиковой заглушкой под внутренней ручкой открывания двери (фиксируется на защёлках, снимается плоской отвёрткой), под декоративной накладкой динамика (удерживается двумя винтами Torx T20, часто прикрытыми тканевой вставкой) и в нижней части панели – здесь пластиковые пистоны (обычно 3–4 штуки) крепятся к металлическому каркасу двери. Дополнительно проверьте пространство за блоком управления стеклоподъёмником: на моделях до 2010 года там может быть спрятан один винт под шестигранник на 5 мм.
Перед демонтажем отсоедините разъёмы проводки (кнопки стеклоподъёмника, зеркала, динамика) и аккуратно подденьте панель в районе дверного подлокотника – там часто остаются незаметные защёлки, ломающиеся при резком усилии. На задних дверях обратите внимание на пластиковый уплотнитель стекла: под ним иногда прячутся дополнительные пистоны или винты, особенно если панель снимается впервые.
Как аккуратно поддеть и снять пластиковые клипсы без повреждений
Пластиковые клипсы на дверной панели Хендай Акцент фиксируются за счёт защёлок с распорными лепестками. Для их демонтажа потребуется инструмент с плоским наконечником шириной 5–7 мм – например, пластиковая лопатка или тонкая отвёртка, обёрнутая изолентой. Вставляйте наконечник в зазор между клипсой и панелью под углом 30–45°, затем плавно надавливайте, пока не услышите щелчок. Избегайте резких движений: чрезмерное усилие деформирует лепестки, после чего клипса не будет держаться.
На Хендай Акцент используются клипсы двух типов: с центральным штифтом и без него. Для первого типа сначала вытяните штифт на 2–3 мм плоскогубцами, затем подденьте корпус. У клипс без штифта достаточно поддеть основание по периметру, двигаясь по часовой стрелке. Если клипса не поддаётся, прогрейте её феном 10–15 секунд при температуре 60–70°C – пластик станет эластичнее. После снятия осмотрите лепестки: трещины или сколы – повод заменить клипсу.
- Не используйте металлические инструменты без изоляции – риск повредить лакокрасочное покрытие.
- Храните снятые клипсы в отдельной ёмкости, чтобы не потерять мелкие детали.
- При установке вставляйте клипсу в отверстие до упора, затем нажимайте на центр до щелчка.
Пошаговая последовательность демонтажа ручки двери
Перед началом работ отключите аккумулятор автомобиля, чтобы исключить случайное срабатывание электростеклоподъемников или центрального замка. Подготовьте инструменты: плоскую отвертку с тонким жалом, пластиковую лопатку для демонтажа панелей, торцевой ключ на 10 мм и пинцет для работы с мелкими деталями.
Снимите декоративную накладку ручки открывания двери. Для этого аккуратно подденьте её пластиковой лопаткой с нижнего края, начиная с угла, ближайшего к замку. Накладка крепится на защелках, поэтому не прилагайте чрезмерных усилий – при правильном подходе она отсоединится без повреждений.
Открутите винт крепления ручки, расположенный под снятой накладкой. На Hyundai Accent используется винт с головкой под торцевой ключ на 10 мм. Если винт закис, нанесите на резьбу проникающую смазку (например, WD-40) и дайте ей подействовать 5–10 минут перед повторной попыткой.
С внутренней стороны двери отсоедините тягу замка от рычага ручки. Для этого сожмите фиксатор тяги пальцами или пинцетом и потяните её в сторону. Тяга выполнена из металлического прутка с пластиковым наконечником – не прилагайте усилий к металлической части, чтобы не деформировать её.
Снимите ручку с внешней стороны двери. Для этого потяните её на себя, одновременно надавливая на фиксирующий язычок, расположенный в верхней части посадочного места. Язычок удерживает ручку от выпадения – его нужно утопить внутрь, чтобы освободить деталь.
Проверьте состояние резиновых уплотнителей и пластиковых втулок в посадочном месте ручки. При наличии трещин или износа замените их, чтобы избежать попадания влаги и пыли в дверной механизм. Артикул оригинального уплотнителя для Hyundai Accent – 82310-25000.
При обратной установке ручки сначала заведите её в посадочное место под углом 45 градусов, затем надавите до щелчка фиксирующего язычка. Убедитесь, что тяга замка надежно зафиксирована на рычаге – при неправильном соединении дверь не будет открываться изнутри или снаружи.
После сборки проверьте работоспособность ручки, открыв и закрыв дверь несколько раз. Если ручка движется туго, смажьте механизм силиконовой смазкой через технологическое отверстие в дверной карте. Избегайте использования масляных смазок – они притягивают пыль и могут ускорить износ деталей.
Как отключить и снять динамик из дверной панели
Перед началом работ отсоедините клемму аккумулятора на 5–10 минут, чтобы исключить короткое замыкание при отключении проводки. На Hyundai Accent динамики расположены в нижней части дверной панели, за пластиковой решеткой. Для доступа потребуется демонтировать обшивку: сначала снимите декоративную накладку ручки открывания двери, поддев её плоской отверткой с мягкой насадкой, затем открутите два винта под заглушками в нижней части панели.
После снятия обшивки отключите разъем динамика, нажав на фиксатор пальцами или тонкой отверткой. На моделях до 2010 года используется стандартный двухконтактный разъем, на более новых – четырехконтактный с дополнительными проводами для твитера (если установлен). Провода не тяните – они крепятся к динамику пайкой или обжимными клеммами, повреждение изоляции потребует замены всего жгута.
Динамик фиксируется тремя или четырьмя винтами под крестовую отвертку (размер PH2). Винты часто прикипают – используйте проникающую смазку WD-40 за 10 минут до откручивания. Если динамик не поддается, проверьте наличие скрытых креплений: на некоторых версиях Accent под динамиком установлена металлическая пластина, удерживаемая дополнительными винтами.
При извлечении динамика обратите внимание на резиновый уплотнитель по периметру. Он предотвращает попадание влаги и пыли в дверную полость – не повредите его, иначе потребуется замена. Если динамик планируется установить обратно, промаркируйте провода скотчем или маркером: на левой двери «+» обычно белый, на правой – серый, но заводская схема может отличаться.
Для проверки динамика подключите его напрямую к аккумулятору (кратковременно, 1–2 секунды) – должен быть слышен щелчок. Если звука нет, проблема в динамике или разъеме. При обратной установке затягивайте винты крест-накрест с усилием 1,5–2 Н·м, чтобы избежать перекоса диффузора. Не используйте герметики – они нарушают акустические свойства.
Особенности снятия панели с передней и задней двери
Передняя дверь Hyundai Accent требует особого внимания к фиксаторам: на моделях 2006–2011 годов используется 8 пластиковых клипс (4 по периметру, 4 в нижней части), а с 2012 года – 6 усиленных защелок с металлическими вставками. Отсоединение начинайте с нижнего угла со стороны замка, поддевая панель монтажной лопаткой с резиновой накладкой, чтобы не повредить пластик. Ключевая деталь – скрытый винт под заглушкой ручки открывания: на передних дверях он часто закисает, поэтому перед демонтажем обработайте его WD-40 и выждите 10 минут.
Задняя панель отличается конструкцией креплений: вместо клипс в верхней части установлены два винта под декоративными накладками (под ручкой и в нише динамика). На моделях с электроприводом стекол обязательно отключите разъем мотор-редуктора, предварительно сняв минусовую клемму с аккумулятора – это исключит случайное срабатывание механизма. Особенность задней двери – отсутствие нижних клипс: панель держится на трех винтах (два под подлокотником, один у замка) и двух боковых защелках, которые легко ломаются при резком рывке.
| Элемент | Передняя дверь | Задняя дверь |
|---|---|---|
| Количество клипс | 6–8 (в зависимости от года) | 0 (только винты и защелки) |
| Скрытые винты | 1 (под ручкой открывания) | 3 (под накладками) |
| Электроразъемы | Динамик, стеклоподъемник, зеркало | Динамик, стеклоподъемник (опционально) |
При обратной сборке смажьте клипсы силиконовой смазкой – это предотвратит скрипы и облегчит последующий демонтаж. На задних дверях особое внимание уделите уплотнителю стекла: при установке панели проверьте его положение, чтобы избежать подсоса воздуха.
Как избежать повреждения обшивки при обратной сборке
Перед началом сборки очистите все крепежные элементы от грязи и остатков старого герметика. Загрязнения на пистонах или винтах увеличивают риск срыва резьбы или деформации пластиковых фиксаторов, что приводит к неплотному прилеганию обшивки. Используйте мягкую щетку или сжатый воздух для удаления пыли из пазов дверной карты и металлического каркаса.
Проверьте состояние пистонов перед установкой. На Hyundai Accent чаще всего используются пистоны типа «ёлочка» (артикул 81231-25000) или клипсы с центральным стержнем (артикул 82311-28000). Если фиксаторы треснуты или потеряли упругость, замените их – даже микротрещины приведут к люфту обшивки и появлению скрипов. Новые пистоны смажьте силиконовой смазкой для облегчения установки.
Прикладывайте обшивку к двери равномерно, начиная с верхнего края. Нажмите сначала на углы, затем по периметру, контролируя попадание всех пистонов в отверстия. Если обшивка не садится плотно, не давите с силой – проверьте, не загнулись ли направляющие или не мешает ли проводка. На моделях 2006–2011 годов часто застревает угол возле ручки открывания из-за смещенного уплотнителя.
Затягивайте винты крест-накрест, соблюдая момент затяжки 2–3 Н·м. Превышение усилия приводит к растрескиванию пластиковых втулок или деформации металлических скоб. Для контроля используйте динамометрическую отвертку или обычную с ограничителем крутящего момента. Винты в нижней части двери (под подлокотником) затягивайте в последнюю очередь – они часто перетягиваются из-за неудобного доступа.
Перед установкой электрических разъемов убедитесь, что контакты сухие и не окислены. Влажные или загрязненные клеммы вызывают короткое замыкание, что может привести к оплавлению пластиковых держателей обшивки. Нажмите на фиксаторы разъемов до щелчка – неполное соединение приведет к перегреву и деформации пластика вокруг гнезда.
После сборки проверьте работу всех механизмов: стеклоподъемников, дверной ручки, замка. Если стекло поднимается с усилием или ручка заедает, разберите панель повторно – скорее всего, обшивка зажимает тяги или тросы. На Hyundai Accent 2012+ года часто пережимается трос замка из-за неправильного положения пластикового держателя на обшивке.
Финишная проверка – визуальный осмотр зазоров между обшивкой и металлом двери. Допустимый зазор не более 1 мм. Если в некоторых местах он больше, подденьте обшивку пластиковой лопаткой и отцентрируйте пистоны. Не используйте металлические инструменты – они оставляют царапины на декоративной поверхности. Для окончательной фиксации нанесите тонкий слой силиконового герметика на края обшивки в местах прилегания к уплотнителю двери.
Проверка работоспособности механизмов после установки панели
После сборки дверной панели Хендай Акцент первым делом проверьте работу замка. Потяните за внутреннюю ручку открывания двери – механизм должен срабатывать плавно, без заеданий и посторонних звуков. Если дверь не открывается с первого раза, осмотрите тягу замка: она могла сместиться при установке панели или зацепиться за пластиковые защелки. Убедитесь, что тяга не пережата и свободно перемещается в направляющих.
Проверьте электрические стеклоподъемники. Опустите и поднимите стекло несколько раз, контролируя скорость и равномерность хода. Если стекло движется рывками или останавливается, отключите аккумулятор и снимите панель повторно – вероятно, проводка стеклоподъемника пережата или разъем не до конца вставлен. Особое внимание уделите фиксации жгута проводов в гофре: он не должен касаться движущихся частей механизма.
Протестируйте работу центрального замка. Нажмите кнопку блокировки на брелоке или панели двери – все замки должны сработать синхронно. Если одна из дверей не реагирует, проверьте предохранитель F12 (10А) в блоке салона и целостность проводки к актуатору. При отсутствии реакции актуатора замените его или прозвоните цепь мультиметром: сопротивление обмотки должно быть в пределах 150–250 Ом.
Оцените герметичность уплотнителей двери. Закройте дверь и прислушайтесь к свисту воздуха на скорости – это указывает на неплотное прилегание. Проверьте положение уплотнителя по периметру: он должен равномерно прижиматься к кузову без зазоров. Если уплотнитель деформирован, замените его или отрегулируйте дверь, ослабив болты крепления петель и сместив ее на 1–2 мм.
Проверьте работу динамиков. Включите аудиосистему и поочередно протестируйте все частоты: низкие, средние и высокие. Хрипы или дребезжание свидетельствуют о неправильной установке динамика – он должен плотно прилегать к панели без зазоров. Если проблема сохраняется, снимите динамик и проверьте целостность диффузора и крепления магнита.
Убедитесь в корректной работе кнопок на панели. Нажмите каждую кнопку (стеклоподъемники, зеркала, блокировка) не менее 5 раз – они должны нажиматься с одинаковым усилием и возвращаться в исходное положение. Если кнопка залипает, разберите ее и очистите контакты от окислов спиртом. При износе пружинного механизма замените кнопку целиком.
Проверьте фиксацию панели в закрытом положении двери. Резко захлопните дверь – панель не должна смещаться или издавать стуков. Если слышны посторонние звуки, осмотрите крепления: саморезы должны быть затянуты до упора, а пластиковые защелки – целыми. При необходимости добавьте силиконовые прокладки под панель для устранения люфта.
Завершите проверку тестом на вибрацию. Заведите двигатель и включите музыку на средней громкости – панель не должна резонировать. Если возникает дребезжание, найдите источник вибрации: это может быть незакрепленный жгут проводов, неплотно установленный динамик или треснувший пластик. Устраните дефект до начала эксплуатации.
