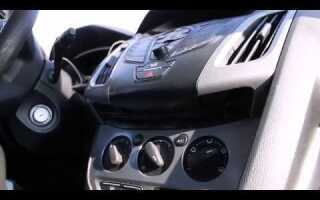

Магнитола на Форд Фокус 3 (2011–2019 гг.) крепится с помощью фирменной системы Ford, требующей специального инструмента или самодельных приспособлений. В отличие от стандартных 1-DIN или 2-DIN устройств, здесь используется нестандартный разъем и защелки, скрытые за панелью. Без подготовки снять её с первого раза не получится – понадобятся ключи или пластиковые съемники.
В большинстве случаев магнитола фиксируется четырьмя металлическими зажимами по бокам. Для их разблокировки нужны ключи Ford (артикул 1493988) или аналогичные пластиковые клипсы толщиной 3–4 мм. Альтернатива – вырезать их из пластиковой карты или использовать тонкие отвертки, но риск повредить пластик панели возрастает. Перед началом работ отключите аккумулятор, чтобы избежать сброса настроек бортового компьютера.
Процесс занимает 15–30 минут в зависимости от опыта. Если магнитола не поддается, проверьте наличие дополнительных винтов под декоративной рамкой или заглушками. На моделях с сенсорным экраном (SYNC 2/3) потребуется отсоединить антенну и дополнительные разъемы питания. Не тяните за провода – используйте плоскую отвертку для аккуратного отсоединения штекеров.
После снятия магнитолы осмотрите посадочное место на предмет повреждений. Если планируете установку новой, убедитесь в совместимости с разъемом ISO и адаптером для штатной проводки. На Форд Фокус 3 часто устанавливают магнитолы Pioneer, Sony или штатные версии с обновленной прошивкой – для них может потребоваться переходник на CAN-шину.
Какие инструменты понадобятся для снятия магнитолы
Для демонтажа штатной магнитолы на Форд Фокус 3 потребуются специальные ключи-фиксаторы. Это металлические пластины длиной около 12 см с загнутыми концами под углом 90 градусов. Их форма напоминает букву «U» с разной шириной захвата – 3,5 мм и 4,5 мм. Без них снять панель невозможно, так как магнитола удерживается пружинными зажимами внутри посадочного места.
В дополнение к ключам понадобится тонкая плоская отвёртка с жалом не шире 3 мм. Она пригодится для аккуратного поддевания декоративной рамки вокруг магнитолы, особенно в местах, где пластиковые защёлки скрыты под уплотнителем. Важно выбирать инструмент без острых кромок, чтобы не повредить лакокрасочное покрытие панели.
Пластиковые клипсы-экстракторы помогут избежать царапин при снятии облицовки центральной консоли. Их лучше использовать парами: один для фиксации защёлки, второй – для постепенного отжатия панели. Альтернативой могут служить гитарные медиаторы толщиной 0,7–1 мм, но они менее надёжны при работе с жёсткими зажимами.
Если магнитола закреплена дополнительными винтами (например, в модификациях с навигацией), потребуется торцевой ключ на 7 мм или бита TORX T20. Винты расположены по бокам корпуса и часто скрыты под заглушками. Перед началом работ рекомендуется проверить их наличие, осмотрев торцы магнитолы через зазоры панели.
Для отсоединения разъёмов питания и антенны пригодится тонкогубцы с изолированными ручками. Штекеры на Форд Фокус 3 имеют миниатюрные фиксаторы, которые легко сломать при неосторожном нажатии. Инструмент позволит равномерно надавить на защёлку, не деформируя контакты. В крайнем случае можно использовать пинцет с плоскими губками.
Некоторые владельцы используют магнитный держатель для удержания мелких винтов и ключей во время работы. Это особенно актуально при демонтаже в ограниченном пространстве, где инструмент может упасть за панель. Держатель крепится на металлические элементы торпедо и предотвращает потерю деталей.
Последний, но не менее важный инструмент – фонарик с узким лучом. Внутреннее пространство за магнитолой плохо освещено, а разъёмы и защёлки часто расположены в труднодоступных местах. Фонарик на гибком шнуре или с магнитным основанием позволит освободить руки и точно определить точки крепления.
Как снять декоративную рамку панели управления
На Форд Фокус 3 декоративная рамка панели управления крепится на пластиковых защёлках и фиксаторах. Перед началом работ отключите аккумулятор, чтобы избежать случайного срабатывания подушек безопасности или короткого замыкания. Основные точки крепления расположены по периметру рамки: две сверху, три снизу и по одной с боков.
Для снятия потребуются инструменты:
- Пластиковая лопатка или тонкая отвёртка с защитной насадкой (во избежание царапин);
- Фонарик для подсветки труднодоступных мест;
- Магнитная лента (опционально, для извлечения мелких деталей).
Начните с верхней части рамки. Аккуратно подденьте её пластиковой лопаткой в районе центральных вентиляционных решёток – здесь защёлки наименее жёсткие. Потяните рамку на себя, одновременно нажимая на фиксаторы пальцами. Если сопротивление сильное, проверьте, не осталось ли незаметных креплений у климат-контроля или кнопок обогрева.
Нижняя часть рамки снимается сложнее. Здесь расположены три защёлки, скрытые под пластиковыми накладками. Подденьте их поочерёдно, начиная с крайних, затем переходите к центральной. Будьте осторожны: при чрезмерном усилии пластик может треснуть, особенно в холодное время года. Если рамка не поддаётся, прогрейте её феном до 40–50°C – это сделает пластик эластичнее.
После освобождения всех защёлок рамка останется висеть на проводах подсветки кнопок. Отсоедините разъёмы, аккуратно нажав на фиксаторы пальцами. На некоторых моделях встречаются дополнительные крепления у кнопки аварийной сигнализации – их нужно отжать отдельно. Храните снятую рамку в вертикальном положении, чтобы не повредить хрупкие пластиковые выступы.
При обратной установке сначала подключите все разъёмы, затем защёлкните рамку начиная с нижней части. Убедитесь, что все фиксаторы вошли в пазы без перекосов. Проверьте работу подсветки и кнопок до окончательной фиксации – это сэкономит время на повторное снятие при обнаружении неисправностей.
Как отсоединить разъемы и антенну от магнитолы
На Форд Фокус 3 магнитола подключается через два основных разъема: ISO-коннектор (питание и аудиосигналы) и антенный штекер. Первый обычно расположен сзади устройства слева, второй – справа. Перед началом отсоединения убедитесь, что зажигание выключено, иначе возможны сбои в электронике.
ISO-разъем фиксируется пластиковым замком. Нажмите на фиксатор большим пальцем в сторону корпуса магнитолы, одновременно потянув разъем на себя. Если замок не поддается, не применяйте силу – проверьте, не зацепился ли он за корпус или провода. В некоторых случаях помогает легкое покачивание разъема из стороны в сторону.
Антенный штекер имеет резьбовое соединение. Открутите его против часовой стрелки, удерживая магнитолу второй рукой, чтобы не повредить крепления. Если штекер прикипел, используйте резиновые перчатки для лучшего сцепления или нанесите на резьбу каплю WD-40, подождите 2–3 минуты и повторите попытку.
Дополнительные разъемы (например, для USB или камеры заднего вида) отсоединяются аналогично ISO-коннектору. Обратите внимание на их расположение: на некоторых моделях они могут быть спрятаны под заглушками или зафиксированы отдельными защелками. Перед отсоединением сфотографируйте подключения, чтобы избежать ошибок при обратной сборке.
Если магнитола оснащена разъемом MOST (оптоволоконный кабель для аудиосистем премиум-класса), действуйте осторожно. Штекер имеет хрупкий пластиковый корпус и фиксируется поворотным замком. Поверните его на 90 градусов против часовой стрелки и аккуратно извлеките, не допуская перегибов кабеля.
После отсоединения всех разъемов проверьте провода на наличие повреждений. Особое внимание уделите изоляции: трещины или оголенные участки могут привести к короткому замыканию. Если обнаружены дефекты, заизолируйте проблемные места термоусадочной трубкой или изолентой.
Храните отсоединенные разъемы в отдельном пакете, чтобы избежать их потери или случайного повреждения. При обратной установке магнитолы сначала подключайте антенну, затем ISO-разъем и дополнительные кабели – это снизит риск перепутать контакты и упростит процесс сборки.
Как извлечь магнитолу из посадочного места
На Форд Фокус 3 магнитола фиксируется в посадочном месте с помощью четырех пружинных зажимов, расположенных по периметру корпуса. Для извлечения потребуются специальные ключи-извлекатели или аналогичные инструменты – например, металлические пластины толщиной 1,5–2 мм и шириной 5–7 мм. Если штатных ключей нет, подойдут плоские отвертки с обмотанными изолентой концами, чтобы не повредить пластиковые элементы панели.
Вставьте ключи в технологические отверстия на передней панели магнитолы: два сверху и два снизу. Отверстия находятся на расстоянии 8–10 см друг от друга, ближе к краям. Надавливайте на ключи одновременно, пока не услышите характерный щелчок – это сигнал, что зажимы отжаты. Не прилагайте чрезмерных усилий: пружины рассчитаны на усилие 3–5 кг.
После освобождения зажимов аккуратно потяните магнитолу на себя, удерживая ее за края. Если она не поддается, проверьте, не осталось ли незажатых фиксаторов. На некоторых моделях (например, с системой SYNC 2) дополнительно удерживается разъемом антенны – его нужно отсоединить, нажав на фиксатор сбоку.
Отключите разъемы питания и акустики, расположенные на задней стороне магнитолы. Основной разъем (обычно 24-контактный) имеет защелку, которую нужно отжать пальцем или отверткой. Разъемы динамиков маркированы цветами: передний левый – серый, передний правый – фиолетовый, задний левый – белый, задний правый – зеленый. Запомните или сфотографируйте подключение, чтобы избежать ошибок при обратной установке.
Если магнитола застряла из-за перекоса, попробуйте покачать ее из стороны в сторону, одновременно вытягивая. Не используйте рычаги или грубую силу – это может повредить крепления или пластиковый корпус. В случае сильного сопротивления осмотрите посадочное место на наличие посторонних предметов или деформированных зажимов.
Для моделей с выдвижным экраном (например, Sony или Pioneer) перед извлечением убедитесь, что экран полностью задвинут. В противном случае механизм может заблокироваться, и магнитолу не удастся вытащить без разборки панели. Если экран не реагирует на кнопки, отключите аккумулятор на 10–15 минут, чтобы сбросить систему.
После извлечения осмотрите посадочное место на предмет пыли, грязи или окисления контактов. Протрите разъемы спиртовой салфеткой, если обнаружены следы коррозии. Проверьте состояние пружинных зажимов – при деформации их можно подогнуть плоскогубцами, но лучше заменить на новые, чтобы избежать люфта при установке.
При обратной установке вставьте магнитолу в посадочное место под углом 10–15 градусов, сначала заводя верхнюю часть. Убедитесь, что все зажимы защелкнулись, иначе устройство будет вибрировать во время езды. Подключите разъемы в обратном порядке, начиная с питания, затем антенну и динамики. Проверьте работоспособность всех функций до окончательной сборки панели.
Что делать, если магнитола застряла или не поддается
Первым делом проверьте, не блокирует ли магнитолу что-то изнутри панели. На Форд Фокус 3 часто мешают пластиковые защелки или остатки клея от защитных пленок. Осмотрите края устройства с фонариком – иногда достаточно слегка отогнуть панель, чтобы освободить зацепы.
Если магнитола не выходит после стандартного нажатия на фиксаторы, попробуйте использовать пластиковые клинья или специальные съемники для автомобильной электроники. Вставьте инструмент в щель между магнитолой и панелью, начиная с нижней части, и аккуратно поддевайте, двигаясь по периметру. Избегайте металлических предметов – они могут повредить пластик или электронику.
На Форд Фокус 3 магнитола крепится на четырех пружинных фиксаторах, расположенных по бокам. Если один из них не отщелкивается, попробуйте надавить на противоположную сторону – иногда это помогает сместить устройство и освободить застрявший фиксатор. Не прилагайте чрезмерных усилий: пружины могут сломаться, и тогда потребуется замена всей рамки.
В некоторых случаях магнитола не вынимается из-за окисления контактов или коррозии металлических креплений. Если устройство не поддается даже после работы с фиксаторами, отсоедините клемму аккумулятора на 10–15 минут. Это сбросит питание и может ослабить электронную блокировку, если она сработала из-за ошибки системы.
Если магнитола застряла намертво, проверьте наличие дополнительных винтов или скрытых креплений. На некоторых моделях Форд Фокус 3 производитель устанавливает болты под декоративными заглушками или за блоком климата. Снимите центральные воздуховоды, открутив два винта под ними, – иногда это открывает доступ к задней части магнитолы.
Когда все методы не дают результата, используйте метод «раскачки». Вставьте съемники или клинья с двух сторон и поочередно надавливайте на них, создавая небольшие колебания. Это помогает разблокировать заклинившие фиксаторы. Если магнитола все равно не поддается, возможно, потребуется демонтаж всей центральной консоли – для этого открутите винты под пепельницей и вокруг рычага КПП.
После успешного извлечения осмотрите магнитолу и посадочное место на предмет повреждений. Очистите фиксаторы от грязи и смажьте их силиконовой смазкой, чтобы предотвратить повторное застревание. Если пружинные защелки сломаны, замените их на новые – артикул оригинальных деталей для Форд Фокус 3: 1708265 или 1809777.
Как правильно установить магнитолу обратно
Перед установкой магнитолы на Форд Фокус 3 убедитесь, что все разъемы антенны, питания и динамиков подключены к соответствующим гнездам на задней панели устройства. Проверьте фиксацию ISO-разъемов: они должны входить до щелчка, исключая люфт. Если магнитола поддерживает камеру заднего вида или парктроники, подсоедините дополнительные провода к разъему A/V или CAN-шине согласно схеме производителя.
Аккуратно вставьте магнитолу в монтажную шахту, избегая перекосов. На Форд Фокус 3 крепление осуществляется с помощью четырех металлических зажимов по бокам корпуса. При установке слегка надавите на углы устройства, пока не услышите характерный щелчок фиксаторов. Не применяйте чрезмерную силу – это может повредить пластиковые направляющие панели.
Если магнитола оснащена съемной панелью управления, закрепите ее после установки основного блока. Убедитесь, что панель плотно прилегает к корпусу и не болтается. На моделях с сенсорным экраном проверьте, что шлейф дисплея не пережат и не имеет изломов – это частая причина некорректной работы тачскрина.
Подключите аккумулятор автомобиля, предварительно убедившись, что все провода изолированы и не касаются металлических частей кузова. Включите зажигание и проверьте работу магнитолы: звук должен воспроизводиться без помех, а экран – корректно отображать интерфейс. Если устройство не включается, отсоедините клемму аккумулятора на 10 минут для сброса ошибок бортовой сети.
Настройте параметры звука через меню магнитолы: отрегулируйте эквалайзер, баланс и громкость динамиков. На Форд Фокус 3 часто возникают проблемы с синхронизацией штатных динамиков – если звук искажается, проверьте сопротивление колонок мультиметром (должно быть 4 Ом). При необходимости замените неисправные компоненты.
Закрепите декоративную рамку центральной консоли, если она снималась. Вставьте ее в пазы, начиная с верхней части, и аккуратно прижмите по периметру до фиксации. Убедитесь, что рамка не мешает работе кнопок климат-контроля или других элементов управления. Если рамка не встает на место, проверьте, не остались ли в шахте посторонние предметы или провода.
Протестируйте все функции магнитолы: радио, Bluetooth, USB, AUX, навигацию (если есть). На Форд Фокус 3 важно проверить работу штатного рулевого управления аудиосистемой – если кнопки не реагируют, переподключите разъем под рулевой колонкой или обновите прошивку магнитолы. Для моделей с голосовым управлением выполните калибровку микрофона через настройки.
После завершения установки зафиксируйте все провода пластиковыми стяжками или изолентой, чтобы исключить их вибрацию и короткое замыкание. Убедитесь, что задняя часть магнитолы не касается металлических элементов кузова – это может вызвать помехи в звуке. Закройте бардачок и проверьте, что все элементы центральной консоли установлены ровно и без зазоров.
