Салонный фильтр на Лада Гранта расположен за бардачком переднего пассажира. Это стандартное размещение для большинства автомобилей семейства ВАЗ, но доступ к нему требует последовательных действий. В отличие от моделей с фильтром под капотом, здесь придется демонтировать часть передней панели.
Первым делом отключите минусовую клемму аккумулятора – это исключит случайное срабатывание подушки безопасности пассажира. Затем откройте бардачок и снимите его с петель, потянув на себя до характерного щелчка фиксаторов. На Гранте с 2018 года бардачок крепится на двух винтах под заглушками – их нужно выкрутить отверткой Torx T20.
За бардачком вы увидите пластиковую крышку черного цвета с надписью «Air Filter». Она фиксируется тремя защелками: две по бокам и одна снизу. Подденьте их плоской отверткой, но не прилагайте чрезмерных усилий – пластик хрупкий. После снятия крышки фильтр окажется в вертикальном корпусе. Извлеките его, потянув за нижний край.
Оригинальный фильтр имеет артикул 11180-8122010-00 или 11180-8122010-08 (угольный). При замене обратите внимание на направление потока воздуха – стрелка на новом фильтре должна указывать вниз. Если корпус загрязнен, протрите его влажной салфеткой без использования агрессивных чистящих средств.
Сборка производится в обратном порядке. Убедитесь, что крышка фильтра встала на место без перекосов, иначе возможен подсос неочищенного воздуха. После установки бардачка проверьте работу климатической системы на всех режимах – посторонние шумы или слабый поток воздуха указывают на неправильную установку.
Какие инструменты понадобятся для поиска салонного фильтра
Для доступа к салонному фильтру на Лада Гранта потребуется минимальный набор инструментов, но их правильный выбор ускорит процесс. Основной – крестовая отвёртка с магнитным наконечником или удлинённым жалом (PH2), так как саморезы крепления бардачка имеют небольшой размер и легко теряются. Дополнительно пригодится плоская отвёртка с тонким лезвием (3–5 мм) для поддевания пластиковых защёлок облицовки без повреждения зажимов.
Фонарик с узким лучом или налобный светодиодный осветитель необходим для осмотра труднодоступных зон за бардачком и под панелью приборов. В условиях слабого освещения стандартные фонарики не обеспечивают достаточной видимости, особенно при работе в ограниченном пространстве. Рекомендуется использовать модели с регулировкой яркости и углом рассеивания не более 20 градусов.
Для фиксации снятых деталей и предотвращения их падения в полость под панелью пригодится пластиковый лоток или коробка с ячейками. Альтернативой может служить магнитная подставка для инструментов, закреплённая на металлических элементах кузова. Это исключит риск потери саморезов и мелких пластиковых клипс, которые часто выпадают при демонтаже.
Если фильтр расположен глубоко или закреплён в труднодоступном месте, понадобятся гибкие щипцы с длинными губками (15–20 см) или специальный съёмник для салонных фильтров. Такие инструменты позволяют извлечь фильтрующий элемент без деформации корпуса, особенно если он установлен под углом или частично перекрыт воздуховодами. В крайнем случае подойдёт проволочный крючок, согнутый под нужным углом.
После извлечения фильтра для очистки посадочного места от пыли и мусора используйте автомобильный пылесос с щелевой насадкой или компрессор с регулировкой давления до 3 бар. Избегайте продувки сжатым воздухом без насадки – это может загнать грязь глубже в систему вентиляции. Для протирки пластиковых поверхностей подойдёт микрофибровая салфетка, смоченная в спиртовом растворе или специализированном очистителе для пластика.
Как открыть бардачок на Лада Гранта для доступа к фильтру
Бардачок на Лада Гранта расположен в передней панели со стороны пассажира и скрывает за собой отсек салонного фильтра. Чтобы добраться до него, потребуется снять крышку бардачка полностью – частичное открытие не обеспечит нужного доступа. Работа не требует специальных инструментов, но важно соблюдать последовательность действий, чтобы не повредить крепления.
Перед началом убедитесь, что зажигание выключено, а ключ извлечён из замка. Это исключит случайное срабатывание подушки безопасности пассажира, которая находится рядом с бардачком. Также рекомендуется отключить клемму аккумулятора, если планируете работать вблизи проводки, хотя для простой замены фильтра это не обязательно.
Откройте бардачок до упора, потянув за ручку на себя. На внутренней стороне крышки вы увидите два пластиковых ограничителя – по одному с каждой стороны. Они фиксируют бардачок в открытом положении и мешают его полному снятию. Чтобы освободить крышку, необходимо сжать эти ограничители пальцами и одновременно потянуть бардачок на себя.
Если ограничители не поддаются, воспользуйтесь тонкой плоской отвёрткой или пластиковой лопаткой. Аккуратно подденьте фиксаторы у основания, где они крепятся к панели, и сдвиньте их вниз. Не прилагайте чрезмерных усилий – пластик хрупкий и может сломаться. После освобождения ограничителей бардачок должен легко выйти из направляющих.
Следующий шаг – отсоединение проводки подсветки бардачка. На обратной стороне крышки расположен разъём с двумя проводами. Чтобы его снять, нажмите на фиксатор пальцем и потяните разъём в сторону. Если фиксатор тугой, прижмите его отвёрткой, но не тяните за провода – это может привести к их обрыву.
Теперь бардачок полностью свободен и его можно отложить в сторону. За ним вы увидите пластиковую крышку отсека салонного фильтра, закреплённую тремя винтами под крестовую отвёртку. Винты расположены несимметрично: два сверху и один снизу. Открутите их, придерживая крышку рукой, чтобы она не упала после снятия последнего винта.
После демонтажа крышки откроется доступ к салонному фильтру. Если бардачок не снимается даже после освобождения ограничителей, проверьте наличие дополнительных креплений. На некоторых модификациях Гранты (особенно с 2018 года) может быть установлен упорный штифт в нижней части бардачка – его нужно вытащить, потянув на себя.
Сборка производится в обратном порядке. Сначала установите крышку отсека фильтра, затем подключите разъём подсветки бардачка. Вставьте крышку в направляющие до щелчка, убедившись, что ограничители зафиксировались в рабочем положении. Проверьте работу бардачка: он должен открываться и закрываться без заеданий. Если крышка провисает, значит, один из ограничителей не встал на место.
Где находится крышка салонного фильтра за бардачком
Крышка крепится на двух-трёх пластиковых защёлках или одном винте под крестовую отвёртку. На моделях до 2018 года защёлки часто ломаются при неаккуратном снятии, поэтому рекомендуется использовать пластиковую лопатку или плоскую отвёртку, обёрнутую изолентой. На более поздних версиях конструкция упрощена – достаточно отжать фиксаторы пальцами.

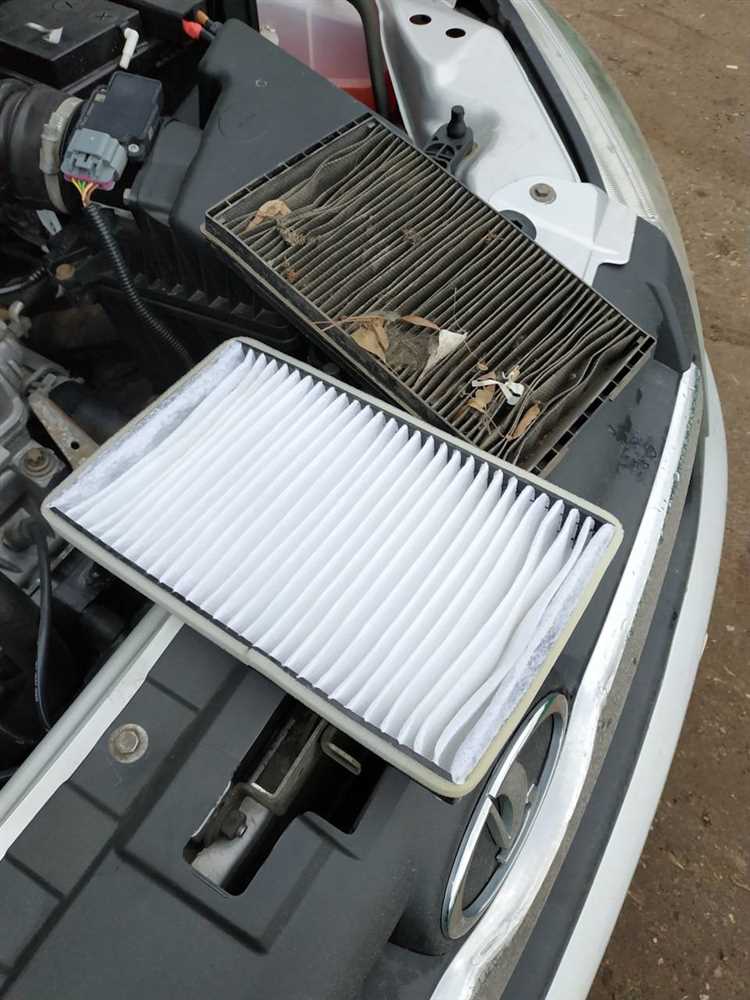

После снятия крышки фильтр извлекается движением на себя. Обратите внимание на направление стрелки на новом фильтре: она должна совпадать с потоком воздуха (обычно указывает вниз). Если фильтр установлен неправильно, эффективность очистки снизится, а нагрузка на вентилятор возрастёт.
При установке крышки убедитесь, что уплотнительная резинка фильтра плотно прилегает к корпусу. Не затягивайте винты слишком сильно – пластик может треснуть. После сборки проверьте работу отопителя на всех режимах, чтобы исключить подсос воздуха через неплотности.
Как снять крышку салонного фильтра без повреждений
На Лада Гранта крышка салонного фильтра расположена под бардачком с правой стороны по ходу движения. Её крепление состоит из двух пластиковых защёлок и одного винта под крестовую отвёртку. Перед началом работ отключите минусовую клемму аккумулятора, чтобы исключить случайное срабатывание подушки безопасности пассажира.
Первым делом снимите декоративную накладку под бардачком, потянув её на себя с усилием около 5–7 кг. Она держится на трёх клипсах, которые легко ломаются при резком рывке. Если клипса сломалась, замените её на новую (артикул 1118-5012130) – без неё накладка будет дребезжать на кочках.
Отверните винт крепления крышки фильтра крестовой отвёрткой PH2. Винт часто прикипает, поэтому нанесите на резьбу проникающую смазку (например, WD-40) за 10 минут до демонтажа. Если винт сорвётся, высверлите его сверлом диаметром 3 мм и нарежьте новую резьбу метчиком М4.
Защёлки крышки находятся по бокам: левая – ближе к моторному отсеку, правая – у тоннеля пола. Нажмите на них одновременно большими пальцами, смещая крышку вниз и на себя. Усилие должно быть равномерным – перекос приведёт к поломке защёлок. Если одна из них не поддаётся, подденьте её плоской отвёрткой через зазор между крышкой и корпусом.
После освобождения защёлок крышка повиснет на проводах датчика температуры салона. Отсоедините разъём, нажав на фиксатор пальцем. Не тяните за провода – это может повредить контакты. Если разъём не снимается, смажьте его силиконовой смазкой и покачайте из стороны в сторону.
При установке крышки обратно сначала заведите её верхний край под панель, затем защёлкните нижние фиксаторы. Винт затягивайте с моментом 1,5–2 Н·м – перетяжка приведёт к трещинам пластика. Проверьте плотность прилегания крышки по периметру: зазоры более 1 мм укажут на деформацию или сломанную защёлку.
Если крышка треснула при снятии, замените её на новую (артикул 2190-8122010). Приклейте трещину эпоксидным клеем только в крайнем случае – со временем она разойдётся. Перед установкой новой крышки очистите посадочное место от пыли и грязи, чтобы избежать перекоса.
После сборки включите зажигание и проверьте работу климат-контроля. Если вентилятор работает с посторонними шумами, крышка установлена неправильно – разберите узел и повторите процедуру, уделив внимание защёлкам.
Как правильно извлечь старый салонный фильтр
На Лада Гранта салонный фильтр расположен за бардачком, в нише под панелью приборов с пассажирской стороны. Перед началом демонтажа отключите зажигание и снимите декоративную накладку бардачка, потянув её на себя с усилием около 5–7 кг. Отсоедините фиксаторы, удерживающие бардачок, – они выполнены из пластика и ломаются при чрезмерном нажатии, поэтому действуйте аккуратно, используя плоскую отвёртку или пальцы. После снятия бардачка откроется доступ к крышке фильтра, закреплённой двумя пластиковыми защёлками по бокам.
Крышку фильтра снимайте, сдвигая её сначала вниз, затем на себя – конструкция предусматривает направляющие пазы, поэтому не пытайтесь тянуть её прямо. Старый фильтр извлекайте, захватив его за край и потянув под углом 45 градусов к горизонтали, чтобы избежать деформации корпуса. Если фильтр застрял из-за пыли или деформации, слегка покачайте его из стороны в сторону, не прилагая чрезмерных усилий – корпус фильтра выполнен из хрупкого пластика и может треснуть при сильном нажатии.
Перед установкой нового фильтра очистите посадочное место от мусора и пыли с помощью пылесоса или влажной салфетки. Убедитесь, что направление воздушного потока на новом фильтре совпадает с маркировкой на корпусе (обычно стрелка указывает вниз). Если старый фильтр сильно загрязнён, проверьте состояние резинового уплотнителя крышки – при наличии трещин или разрывов замените его, чтобы избежать подсоса неочищенного воздуха.
На что обратить внимание при осмотре посадочного места
Первое, что требует проверки, – герметичность уплотнительных элементов. На посадочном месте фильтра Гранты часто остаются следы пыли или влаги, проникающие через зазоры между пластиковым корпусом и уплотнителем. Осмотрите резиновый кант по периметру: трещины, деформации или отсутствие отдельных участков – признак необходимости замены уплотнителя. Если фильтр вставляется с усилием, но не фиксируется плотно, проверьте наличие заводских защелок или выступов на корпусе – они могут быть сломаны или изношены.
Обратите внимание на состояние пластикового корпуса. На Гранте посадочное место расположено за бардачком, где скапливается конденсат и грязь. Ищите:
- следы коррозии на металлических крепежах (если есть);
- трещины или сколы на пластике, особенно в углах;
- остатки старого фильтра – мелкие частицы часто застревают в пазах и мешают установке нового.
При обнаружении повреждений корпус лучше заменить, иначе фильтр не будет выполнять свою функцию.
Проверьте направление потока воздуха. На Гранте стрелка на фильтре должна совпадать с направлением движения воздуха от моторного отсека в салон. Если посадочное место деформировано, фильтр может встать криво, перекрывая каналы. Измерьте габариты посадочного места: стандартный фильтр Гранты имеет размеры 210×200×30 мм. Отклонения более чем на 2–3 мм говорят о деформации корпуса или неоригинальном фильтре.
Оцените чистоту воздуховодов. После извлечения старого фильтра загляните вглубь посадочного места с фонариком. Наличие листьев, насекомых или толстого слоя пыли на стенках – сигнал о необходимости продувки системы. Используйте компрессор с давлением не выше 3 бар, чтобы не повредить пластик. Если грязь не удаляется, промойте воздуховоды мыльным раствором с помощью мягкой кисти, затем просушите.
Последний этап – проверка работы заслонки рециркуляции. На Гранте она расположена рядом с посадочным местом фильтра. Переведите климат-контроль в режим рециркуляции и послушайте звук моторчика заслонки. Скрипы или заедания указывают на попадание мусора в механизм. В этом случае демонтируйте заслонку, очистите направляющие и смажьте силиконовой смазкой.
Как установить новый салонный фильтр в правильном положении
Перед установкой нового фильтра убедитесь, что он соответствует модели Лада Гранта: артикул 11180-8122010-00 для стандартного или 11180-8122010-08 для угольного. На фильтре нанесена стрелка, указывающая направление потока воздуха – она должна совпадать с движением воздуха в системе вентиляции. На Гранте поток направлен снизу вверх, поэтому стрелка на фильтре должна быть ориентирована в сторону салона.
Процесс установки:
- Снимите старый фильтр, потянув его на себя из посадочного места за нижний край.
- Очистите отсек от пыли и мусора с помощью пылесоса или влажной салфетки – скопления грязи снижают эффективность нового фильтра.
- Согните новый фильтр по ребрам жесткости (если предусмотрено конструкцией) для облегчения установки в узкий проем.
- Вставьте фильтр в отсек под углом 45°, сначала нижним краем, затем аккуратно заведите верхнюю часть, избегая перекосов.
- Проверьте плотность прилегания по периметру – зазоры приведут к подсосу неочищенного воздуха.
После установки запустите двигатель и включите вентиляцию на максимальную скорость. Через 10–15 секунд проверьте отсутствие посторонних шумов (свиста, шелеста) – они сигнализируют о неправильной ориентации или деформации фильтра. Если фильтр угольный, первые 2–3 минуты может ощущаться легкий запах активированного угля – это нормально и быстро исчезает.
Как проверить герметичность после установки фильтра
После установки салонного фильтра на Лада Гранта проверка герметичности критична для предотвращения попадания неочищенного воздуха в салон. Начните с визуального осмотра: убедитесь, что фильтр плотно прилегает к посадочному месту, а уплотнительная резинка не имеет зазоров или повреждений. Особое внимание уделите углам и стыкам – именно там чаще всего возникают неплотности.
Запустите двигатель и включите систему вентиляции на максимальную мощность. Поднесите руку к дефлекторам обдува: если поток воздуха слабее обычного или ощущается подсос воздуха сбоку от фильтра, это указывает на негерметичность. Для точной диагностики используйте тонкую полоску бумаги (например, туалетную) – поднесите её к краям фильтра. Если бумага колеблется или втягивается, значит, есть щель.
Проверьте крепление крышки корпуса фильтра. На Гранте она фиксируется двумя защёлками или винтами (в зависимости от года выпуска). Убедитесь, что они затянуты до упора, но без чрезмерного усилия, чтобы не деформировать пластик. Если крышка прогибается или болтается, замените фиксаторы или подложите уплотнительный материал (например, поролон) по периметру.
Используйте дымогенератор или аэрозольный спрей с ароматизатором для проверки утечек. Распылите средство вокруг корпуса фильтра при работающей печке. Если запах проникает в салон, локализуйте место утечки по интенсивности аромата. Альтернативный метод – зажечь ароматическую палочку и поднести её к стыкам: дым укажет направление подсоса воздуха.
Обратите внимание на шумы. При негерметичности часто слышен свист или шипение на высоких оборотах вентилятора. Заглушите двигатель, снимите бардачок (если необходимо) и прослушайте корпус фильтра стетоскопом или просто ухом. Характерный звук подсоса подтвердит проблему.
Проверьте состояние уплотнителя на самом фильтре. Если он затвердел, деформирован или отсутствует, замените фильтр на новый. На Гранте используются фильтры с размерами 210×200×25 мм – убедитесь, что выбранный элемент соответствует этим параметрам и имеет качественный уплотнитель из вспененного полиуретана.
В зимнее время можно использовать снег для проверки. Наберите горсть снега и приложите к краям корпуса фильтра. Если снег начинает таять неравномерно или втягивается внутрь, это свидетельствует о подсосе воздуха. Летом аналогичный эффект даст тонкая струйка воды из пульверизатора – влага будет втягиваться в щели.
Если все методы подтвердили негерметичность, демонтируйте фильтр и осмотрите посадочное место. Удалите пыль, грязь и остатки старого уплотнителя. Нанесите тонкий слой силиконового герметика по периметру корпуса (только на пластик, не на фильтр!) и установите фильтр заново. Дайте герметику высохнуть в течение 15–20 минут перед повторной проверкой.
