Как проверить интеркулер на герметичность не снимая

Интеркулер – ключевой элемент системы наддува, отвечающий за снижение температуры воздуха перед подачей в цилиндры. Даже незначительные утечки в его корпусе или патрубках приводят к падению давления наддува на 0,1–0,3 бара, что снижает мощность двигателя на 5–15% и увеличивает расход топлива на 3–8%. При этом демонтаж интеркулера для диагностики требует 1,5–3 часов работы и часто сопровождается повреждением уплотнений или крепежа. Альтернативные методы проверки без снятия позволяют выявить дефекты за 20–40 минут с точностью до 90%.

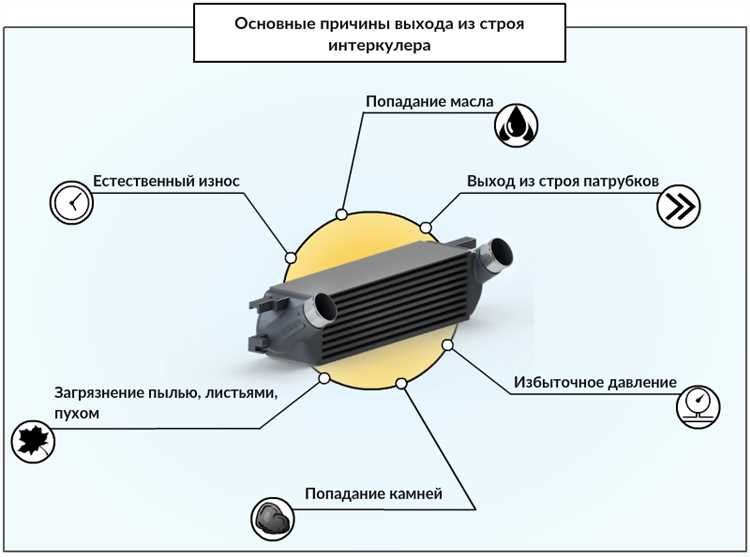

Основные зоны утечек – сварные швы, места стыков патрубков с фланцами, резиновые соединительные муфты и внутренние перегородки охлаждающих пластин. В 70% случаев дефекты возникают из-за термических напряжений (перепады температур до 120°C) или механических повреждений (вибрация, удары камней). Для диагностики используют три основных подхода: визуальный осмотр с подсветкой, проверку давлением и дымогенератор. Каждый метод имеет ограничения по чувствительности и применимости в зависимости от типа интеркулера (воздух-воздух или воздух-вода) и условий доступа.

Визуальный осмотр эффективен для обнаружения крупных трещин (от 0,5 мм) и разрывов патрубков. Используйте эндоскоп с диаметром зонда 4–6 мм и подсветкой 500–1000 люмен для осмотра внутренних полостей. Обращайте внимание на следы масла или сажи – они указывают на утечки в местах, где давление наддува выталкивает смазку из турбины. Для проверки герметичности стыков нанесите мыльный раствор (1 часть жидкого мыла на 10 частей воды) на подозрительные участки и создайте давление в системе 0,5–0,8 бара. Пузырьки газа появятся при утечках от 0,1 л/мин.

Дымогенератор – наиболее точный инструмент для выявления микроутечек (от 0,05 л/мин). Подключите устройство к впускному патрубку интеркулера, создайте давление 0,3–0,5 бара и наблюдайте за выходом дыма. Время проверки – 5–10 минут, расход дыма – 1–2 л/мин. Для систем воздух-вода дополнительно проверьте герметичность теплообменника, подавая дым в контур охлаждения. При отсутствии дымогенератора используйте сжатый воздух с манометром: падение давления на 0,1 бара за 30 секунд свидетельствует об утечке около 0,2 л/мин.

При проверке учитывайте рабочее давление системы: для бензиновых двигателей оно составляет 0,8–1,5 бара, для дизельных – 1,2–2,5 бара. Не превышайте эти значения при тестировании, чтобы не повредить интеркулер или турбину. Если утечка обнаружена в сварном шве или корпусе, временно устраните дефект эпоксидным составом с термостойкостью до 200°C (например, Loctite EA 9466). Для резиновых патрубков используйте хомуты с затяжкой 3–4 Н·м или герметики на основе силикона (Permatex 81158).

Какие инструменты понадобятся для диагностики интеркулера

Для проверки интеркулера на утечки без демонтажа потребуется манометрический тестер с диапазоном измерения до 2 бар. Модели с резьбовыми адаптерами под шланги турбины (например, Gates 90380 или Mahle VTG-100) обеспечат герметичное подключение. Дополнительно нужен переходник для подсоединения к патрубку интеркулера – чаще всего это быстросъемные фитинги типа AN-6 или JIC 37°, в зависимости от конструкции системы.

Компрессор с регулировкой давления (минимум 1,5 бара) и ресивером объемом от 10 литров позволит создать стабильное избыточное давление. Подойдут промышленные модели, например, Fiac AB 100-10, или автомобильные компрессоры с функцией нагнетания, такие как VIAIR 400P. Для контроля герметичности пригодится мыльный раствор – лучше использовать специализированные составы, например, Liqui Moly Leck-Suchspray, так как они не оставляют следов и не вызывают коррозию алюминия.

Эндоскоп с гибким кабелем диаметром 4–6 мм и подсветкой (например, Depstech DS450) поможет осмотреть внутренние поверхности интеркулера и патрубков на предмет трещин или деформаций. Для фиксации результатов пригодится тепловизор с разрешением не ниже 160×120 пикселей (FLIR E4 или аналоги), чтобы выявить неравномерное охлаждение, указывающее на засоры или утечки.

Дополнительно понадобятся: динамометрический ключ для проверки затяжки хомутов (момент 4–6 Н·м), набор торцевых головок (10–17 мм) для доступа к крепежу, а также герметик для временной фиксации мелких утечек – например, Permatex 81158, устойчивый к температурам до 260°C.

Как подготовить автомобиль к проверке на герметичность

Перед проверкой интеркулера на утечки прогрейте двигатель до рабочей температуры (70–90°C по датчику ОЖ) и заглушите его. Отсоедините патрубки от интеркулера, предварительно сбросив давление в системе наддува: ослабьте хомуты на впускном коллекторе или дроссельной заслонке, чтобы стравить остаточный воздух. Закройте все отверстия интеркулера заглушками или подходящими по диаметру пробками – для входа и выхода воздуха используйте резиновые или силиконовые заглушки с уплотнительными кольцами, выдерживающие давление до 1,5 бар. Если интеркулер интегрирован в радиаторную решётку, снимите передний бампер или защитные панели для доступа к его торцам.

Очистите поверхность интеркулера от грязи и масла сжатым воздухом (давление 4–6 бар) или безворсовой ветошью, смоченной в спиртовом растворителе. Проверьте состояние хомутов и патрубков: трещины, потёртости или деформации указывают на необходимость замены. Для точной диагностики используйте манометр с диапазоном 0–2 бар и адаптер для подключения к системе – резьбовой штуцер M10×1 или M12×1,5 в зависимости от модели автомобиля. Подготовьте мыльный раствор (20–30 г жидкого мыла на 1 л воды) или специализированный пенный течеискатель для нанесения на сварные швы и стыки.

Пошаговая методика поиска утечек с помощью мыльного раствора

Для диагностики интеркулера без демонтажа потребуется мыльный раствор с концентрацией 10–15% моющего средства (например, Fairy или автомобильного шампуня) в воде. Температура жидкости должна быть в пределах +20…+30°C – холодный раствор хуже пенится, горячий быстро испаряется. Используйте распылитель с мелкодисперсным распылом (диаметр капель 0,1–0,3 мм) для равномерного нанесения.

Перед началом работ заглушите двигатель и дайте системе остыть до температуры ниже +50°C. Отсоедините патрубки интеркулера со стороны турбины и впускного коллектора, чтобы исключить ложные срабатывания из-за остаточного давления. Закройте открытые концы патрубков заглушками или полиэтиленом, зафиксированным хомутами, – это предотвратит утечку воздуха через них во время проверки.

Подключите компрессор к впускному патрубку интеркулера через переходник с манометром. Давление подаваемого воздуха должно составлять 0,5–0,8 бар – превышение этого значения может повредить радиатор. Для дизельных двигателей допустимо повышение до 1 бара, но не более 30 секунд. Контролируйте давление по манометру: стабильные показания указывают на герметичность системы.

Нанесите мыльный раствор на следующие зоны интеркулера, уделяя особое внимание:

• Сварные швы по периметру радиатора и местам крепления патрубков;
• Соединения патрубков с фланцами интеркулера (особенно под хомутами);
• Поверхность трубок и пластин радиатора – ищите микротрещины, коррозию;
• Уплотнительные кольца и прокладки в местах стыков;
• Области вокруг болтов крепления (если интеркулер закреплён на кузове).

При появлении пузырьков воздуха в мыльном растворе локализуйте утечку. Мелкие пузырьки (диаметром до 2 мм) указывают на микротрещины или неплотное прилегание прокладок, крупные (3 мм и более) – на сквозные повреждения. Отметьте проблемные участки маркером или изолентой для последующего ремонта. Если пузырьки образуются только при повышении давления, утечка некритична, но требует наблюдения.

Для проверки труднодоступных мест (например, задней стенки интеркулера) используйте зеркало на телескопической ручке и фонарик. Наклоните зеркало под углом 45° к поверхности, чтобы отражённый свет падал на проверяемый участок. Альтернатива – эндоскоп с камерой (разрешение не менее 720p), подключённый к смартфону. Записывайте видео для анализа после проверки.

После завершения диагностики сбросьте давление в системе, открыв клапан компрессора. Удалите остатки мыльного раствора с поверхности интеркулера чистой влажной тряпкой – щелочные компоненты моющих средств могут вызвать коррозию алюминия при длительном контакте. Просушите интеркулер сжатым воздухом (давление не более 2 бар) или дайте высохнуть естественным путём в течение 10–15 минут.

Если утечки обнаружены, оцените их масштаб. Повреждения до 5 мм на сварных швах или трубках можно устранить холодной сваркой (например, Loctite 3463) или эпоксидным клеем с алюминиевым наполнителем. Для прокладок и уплотнений используйте герметик на силиконовой основе (Victor Reinz 1503150 или аналог), нанося его тонким слоем (0,5–1 мм). При множественных утечках или повреждениях радиатора рассмотрите замену интеркулера.

Использование дымовой машины для обнаружения мелких трещин

Дымовая машина – инструмент с точностью до 0,1 мм, позволяющий выявлять утечки в интеркулере без его снятия. Принцип работы основан на нагнетании плотного, негорючего дыма под давлением 0,3–0,5 бар в систему впуска. Дым проникает через микротрещины и выходит наружу, образуя видимые струйки, которые легко зафиксировать визуально или с помощью ультрафиолетового маркера.

Для проверки потребуется дымогенератор с регулировкой давления и адаптер для подключения к патрубку интеркулера. Оптимальная температура дыма – 60–80°C: при более низких значениях он конденсируется, при высоких – рассеивается слишком быстро. Время нагнетания – 30–60 секунд, после чего систему выдерживают под давлением 2–3 минуты для стабилизации потока.

Наиболее уязвимые зоны интеркулера – сварные швы, места крепления патрубков и ребра охлаждения. Дым выходит через трещины шириной от 0,05 мм, которые не обнаруживаются визуальным осмотром или мыльным раствором. При проверке обращайте внимание на участки с коррозией или механическими повреждениями: именно там чаще всего образуются микроразрывы.

Для повышения эффективности используйте дым с добавлением флуоресцентного пигмента. Под ультрафиолетовым светом даже минимальные утечки становятся контрастными. Маркировка проблемных мест мелом или скотчем упростит последующий ремонт. Избегайте применения дыма на основе масла: он оставляет налет, который может повредить турбину или датчики.

Давление в системе не должно превышать 0,7 бар – это критическое значение для большинства интеркулеров. Превышение приводит к деформации тонких алюминиевых стенок или разрыву резиновых уплотнений. Если дым не выходит, но давление падает, проверьте герметичность соединений адаптера и патрубков: утечка может быть не в интеркулере, а в подводящих магистралях.

После теста обязательно продуйте систему сжатым воздухом (давление 2–3 бар) в течение 1–2 минут. Это удалит остатки дыма и предотвратит его попадание в цилиндры при запуске двигателя. Не используйте дымовые машины с открытым нагревательным элементом: риск возгорания паров топлива или масла в подкапотном пространстве.

Сравнительные характеристики дымогенераторов для диагностики интеркулеров:

При отсутствии дымовой машины альтернативой служит проверка сжатым воздухом с мыльным раствором, но этот метод неэффективен для трещин менее 0,2 мм. Дымогенератор окупается за 2–3 диагностики, особенно при работе с турбированными двигателями, где утечки воздуха критически снижают производительность.

Проверка соединений патрубков и хомутов без снятия интеркулера

Начните с визуального осмотра всех патрубков и хомутов, сосредоточившись на зонах стыков. Ищите трещины, потертости, следы масла или антифриза – даже микроскопические повреждения могут привести к утечкам под давлением. Особое внимание уделите местам изгибов патрубков: здесь резина чаще всего теряет эластичность из-за постоянных вибраций и температурных перепадов. Если на поверхности видны белые или желтоватые разводы, это признак просачивания конденсата или охлаждающей жидкости.

Проверьте затяжку хомутов с помощью динамометрического ключа или отвертки с усилием, соответствующим спецификациям производителя. Для большинства систем наддува момент затяжки составляет 4–6 Н·м. Слабо затянутые хомуты – основная причина подсоса воздуха, особенно на стыках с пластиковыми или алюминиевыми фланцами. Если хомут проворачивается от руки или имеет люфт, замените его на новый того же типа (червячный, пружинный или T-bolt).

• Используйте мыльный раствор (1 часть жидкого мыла на 3 части воды) для проверки герметичности. Нанесите его кистью на все соединения при работающем двигателе на холостых оборотах. Пузырьки укажут на утечку – даже если она минимальна. Метод эффективен для обнаружения дефектов в местах, недоступных для визуального осмотра.
• Для систем с высоким давлением наддува (от 1,5 бар) применяйте специальные дымогенераторы. Подключите устройство к впускному тракту и наблюдайте за выходом дыма из-под хомутов. Дым проникает в мельчайшие щели, делая утечки очевидными.
• Избегайте использования WD-40 или аналогичных аэрозолей для проверки: они временно закупоривают микротрещины, маскируя проблему.

Оцените состояние патрубков на ощупь. Резина должна быть упругой, без твердых участков или липкого налета. Если материал крошится при сжатии пальцами, патрубок подлежит замене. Обратите внимание на внутреннюю поверхность: при снятии хомута на ней не должно быть глубоких борозд от зажима. Такие повреждения приводят к разрывам под нагрузкой.

Проверьте совместимость материалов. Силиконовые патрубки нельзя соединять с алюминиевыми фланцами без уплотнительных колец – это вызывает электрохимическую коррозию. Если на стыке видны окислы или белый налет, очистите поверхности наждачной бумагой (зернистость P400) и нанесите тонкий слой герметика для впускных систем (например, Permatex 80050).

После проверки запустите двигатель и проследите за поведением системы на разных режимах. Резкое падение давления наддува (по манометру или данным сканера) при переходе на высокие обороты – косвенный признак утечки в соединениях. Запишите показания датчика массового расхода воздуха (MAF) до и после проверки: разница более 5% указывает на подсос неучтенного воздуха.

Как выявить внутренние повреждения интеркулера по косвенным признакам

Первый признак – нестабильное давление наддува. Если манометр турбины показывает скачки в диапазоне 0,2–0,5 бар при постоянных оборотах, вероятны трещины или отслоения внутренних перегородок. Особенно критично, если давление падает на 15–20% при резком нажатии на педаль газа, а затем восстанавливается. Для проверки используйте диагностический сканер с функцией логгирования давления в реальном времени.

Повышенный расход масла – второй индикатор. При внутренних повреждениях интеркулера масло из системы вентиляции картера может проникать в воздушный тракт. Нормальный расход – до 0,5 л на 10 000 км. Если показатель превышает 1 л, осмотрите патрубки на наличие масляных отложений. Особое внимание уделите соединениям с турбиной и дроссельной заслонкой.

Изменение цвета выхлопа – третий сигнал. Белый или сизый дым на прогретом двигателе указывает на попадание масла в камеру сгорания через поврежденный интеркулер. Для подтверждения снимите патрубок после интеркулера и проверьте наличие масляной пленки на внутренних стенках. Даже тонкий слой (0,1–0,3 мм) свидетельствует о проблеме.

Снижение мощности без ошибок в ЭБУ. Если динамика упала на 10–15%, а сканер не фиксирует кодов неисправностей, проверьте температуру воздуха на выходе из интеркулера. При исправной системе разница между температурой на входе и выходе не должна превышать 20–25°C. Превышение на 30°C и более говорит о нарушении теплообмена из-за внутренних засоров или деформаций.

Необычные звуки из-под капота. Свист или шипение при работе двигателя под нагрузкой могут возникать из-за микротрещин в сварных швах или сотах интеркулера. Локализуйте источник звука с помощью стетоскопа. Частота 1–2 кГц характерна для утечек воздуха под давлением. Проверьте зону вокруг интеркулера на наличие вибраций при 2500–3500 об/мин.

Загрязнение воздушного фильтра маслом. Если фильтр покрыт масляной пленкой или имеет характерный запах, это указывает на обратный поток масла через интеркулер. Демонтируйте фильтр и осмотрите его на просвет: при нормальной работе он должен быть сухим. Масляные пятна диаметром более 5 см – повод для углубленной диагностики.

Повышенный расход топлива. При внутренних повреждениях интеркулера ЭБУ компенсирует потерю давления увеличением подачи топлива. Если расход вырос на 8–12% без изменения стиля вождения, сравните показания датчика массового расхода воздуха (MAF) с эталонными значениями для вашей модели двигателя. Отклонение более 15% – признак неисправности.

Коррозия на внешних поверхностях. Если интеркулер выполнен из алюминия, проверьте наличие очагов коррозии на стыках трубок и пластин. Даже мелкие точки диаметром 0,5–1 мм могут свидетельствовать о внутренних окислительных процессах, которые приводят к утончению стенок и образованию микротрещин. Используйте фонарик и зеркало для осмотра труднодоступных участков.

Оценка давления в системе наддува для диагностики утечек

Измерение давления в системе наддува – ключевой метод выявления утечек без демонтажа интеркулера. Для точной диагностики используйте манометр с диапазоном 0–2,5 бар и ценой деления не более 0,05 бар. Подключите его через тройник в магистраль между турбокомпрессором и интеркулером, избегая участков с резкими изгибами, где возможны искажения показаний.

Запустите двигатель и выведите его на режим, при котором давление наддува достигает 1,2–1,5 бар (для бензиновых двигателей) или 1,8–2,2 бар (для дизельных). Зафиксируйте показания манометра на 2000–3000 об/мин при полностью открытой дроссельной заслонке. Падение давления более чем на 0,15 бар за 10 секунд при стабильных оборотах указывает на утечку в системе.

Проверьте герметичность соединений интеркулера с помощью мыльного раствора (1 часть жидкого мыла на 10 частей воды). Нанесите его на стыки патрубков, фланцы и корпус интеркулера. Появление пузырьков при давлении 1,0–1,2 бар свидетельствует о микротрещинах или неплотном прилегании хомутов. Особое внимание уделите зонам сварных швов и резиновым уплотнениям – они чаще всего становятся источниками утечек.

Для турбин с изменяемой геометрией (VGT) дополнительно протестируйте систему на режиме частичной нагрузки. При 1500–2000 об/мин и давлении 0,8–1,0 бар утечки проявляются слабее, но их локализация упрощается из-за меньшего шума двигателя. Используйте стетоскоп для прослушивания подозрительных участков: шипение или свист в области интеркулера подтвердит наличие дефекта.

Сравните полученные данные с заводскими спецификациями. Например, для двигателей VAG группы (1.8T, 2.0 TSI) номинальное давление наддува составляет 1,8±0,2 бар на 3000 об/мин. Отклонение более 0,3 бар требует проверки не только интеркулера, но и клапана сброса давления (вестгейта) или датчика наддува. Зафиксируйте показания в нескольких режимах – это поможет отличить утечку от неисправностей турбины.

При отсутствии манометра используйте диагностический сканер с функцией логгирования давления наддува. Подключите его к разъему OBD-II и запишите данные при резком разгоне с 2000 до 4000 об/мин. Падение давления на графике с последующим медленным восстановлением характерно для утечек в интеркулере или патрубках. Для дизельных двигателей с сажевым фильтром (DPF) учитывайте, что регенерация может временно искажать показания – проводите тест до или после этого процесса.
