Как снять обшивку двери ваз 2106

Обшивка двери ВАЗ 2106 крепится на 8 пластиковых пистонах диаметром 6 мм и одном винте под крестовую отвёртку в нижней части подлокотника. Пистоны расположены по периметру: 3 в передней части, 2 в задней и 3 вдоль нижнего края. Ещё один винт скрыт под декоративной заглушкой в торце двери – его часто упускают, что приводит к поломке крепежа при демонтаже.

Перед началом работ отключите аккумулятор: проводка к динамику и стеклоподъёмнику проходит внутри двери и может замкнуть при случайном повреждении. Подденьте обшивку только пластиковой лопаткой или отвёрткой с намотанной изолентой – металлический инструмент оставит царапины на каркасе. Начинайте с нижнего угла со стороны замка: здесь пистон слабее всего закреплён из-за постоянных вибраций при закрывании.

Если пистон сломался, замените его на новый с артикулом 2101-6102082 – оригинальные выдерживают до 5 циклов установки. Для обратной сборки смажьте посадочные места пистонов силиконовой смазкой: это предотвратит скрип и облегчит следующий демонтаж. Не тяните обшивку на себя резко – сначала отсоедините тягу замка и разъём динамика, иначе порвёте проводку.

На внутренней стороне обшивки закреплён шумоизоляционный материал толщиной 5 мм. Если он отклеился, зафиксируйте его клеем 88-СА или замените на современный аналог с битумной основой. При установке следите, чтобы материал не перекрывал отверстия для пистонов – это приведёт к неравномерному прилеганию обшивки и дребезжанию на ходу.

Какие инструменты понадобятся для снятия обшивки двери

Для демонтажа обшивки двери ВАЗ 2106 потребуется минимальный набор инструментов, но с конкретными характеристиками. Основной – плоская отвёртка с шириной жала 5–7 мм и длиной не менее 150 мм: она должна свободно проходить под клипсы крепления, не деформируя пластик. Дополнительно нужны торцевые ключи на 8 и 10 мм для откручивания ручки двери и механизма стеклоподъёмника. Если клипсы закисли, пригодится съёмник для пластиковых пистонов (например, с раздвоенным наконечником), иначе их легко сломать при попытке поддеть отвёрткой.

Вспомогательные инструменты ускорят процесс и предотвратят повреждения. Резиновый молоток (весом 200–300 г) поможет аккуратно выбить заклинившие клипсы, не оставляя вмятин на металле двери. Для отсоединения проводов подсветки или электроприводов (если установлены) используйте пассатижи с узкими губками или специальный съёмник для клемм – стандартные плоскогубцы могут повредить контакты. Не лишним будет магнит на гибком держателе: он выручит, если упадёт винт или гайка в труднодоступное место.

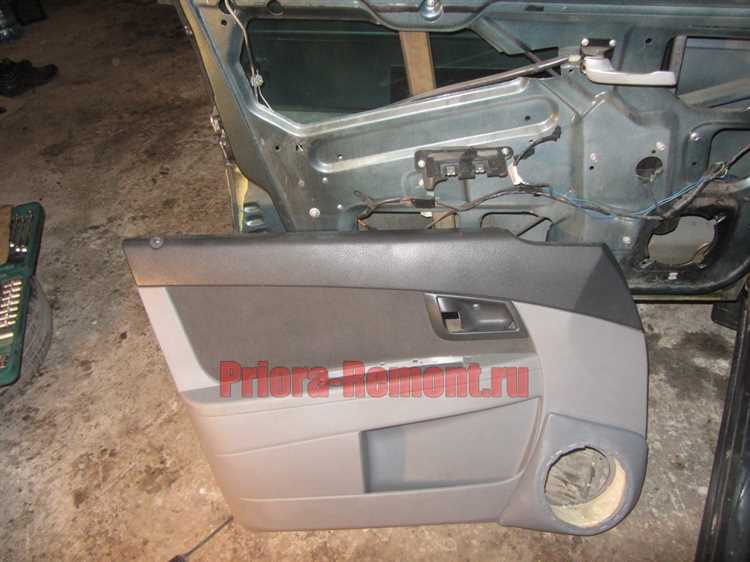

Как правильно отсоединить ручку открывания двери

Перед началом работ снимите декоративную накладку ручки, поддев её плоской отвёрткой с внутренней стороны двери. Накладка крепится на пластиковых защёлках – действуйте аккуратно, чтобы не сломать фиксаторы. После удаления накладки откроется доступ к двум винтам под крестовую отвёртку: один расположен ближе к краю двери, второй – у основания ручки.

Открутите оба винта, удерживая ручку снаружи, чтобы она не провалилась внутрь двери. Если винты закисли, нанесите на них проникающую смазку (например, WD-40) и подождите 5–10 минут. При срыве шлица используйте ударную отвёртку или экстрактор для болтов. После демонтажа винтов ручка останется держаться только на тяге – не тяните её резко, чтобы не повредить пластиковый наконечник.

• Отсоедините тягу от рычага ручки, сжав фиксатор плоскогубцами и потянув тягу на себя.
• Если фиксатор сломался, замените его новым (артикул для ВАЗ 2106 – 2101-6105120).
• Проверьте состояние резинового уплотнителя тяги – при износе замените его, чтобы избежать попадания влаги в дверь.

При обратной установке ручки сначала подключите тягу к рычагу, затем зафиксируйте ручку винтами. Затягивайте винты поочерёдно, не перетягивая – момент затяжки не должен превышать 2–3 Н·м. Если ручка болтается после установки, проверьте целостность пластиковых втулок в отверстиях крепления – при необходимости замените их.

Особое внимание уделите регулировке хода ручки: после сборки она должна свободно возвращаться в исходное положение под действием возвратной пружины. Если ручка не возвращается, ослабьте винты и сместите её на 1–2 мм в сторону замка, затем затяните повторно. Перед установкой обшивки проверьте работу механизма несколько раз, чтобы убедиться в отсутствии заеданий.

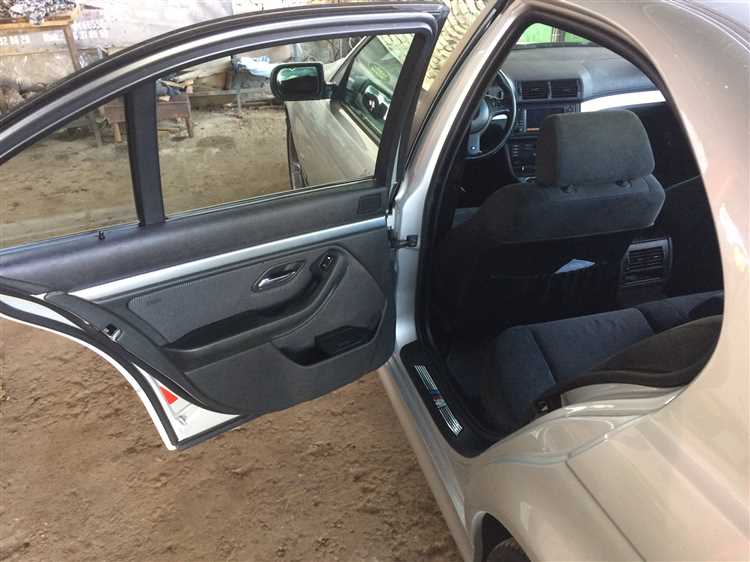

Способы снятия пластиковых клипс без повреждений

Пластиковые клипсы на обшивке двери ВАЗ 2106 фиксируются за счёт распорных лепестков, которые при неосторожном демонтаже ломаются. Основная ошибка – попытка выдернуть их рывком. Вместо этого используйте тонкую плоскую отвёртку шириной 3–5 мм. Вставьте её между клипсой и металлом двери под углом 45°, аккуратно поддевая фиксатор. Усилие прикладывайте не к центру, а к краю лепестка, чтобы равномерно высвободить все зацепы.

Для клипс с центральным штифтом (например, артикул 2101-6102082) применяйте метод «двух отвёрток». Одной удерживайте корпус клипсы, второй – вытягивайте штифт на 2–3 мм, пока не услышите щелчок. После этого клипса извлекается без сопротивления. Если штифт заклинило, капните WD-40 на место контакта и подождите 3–5 минут – это снизит трение.

Клипсы с пружинным механизмом (как на задних дверях) требуют предварительного сжатия. Возьмите пассатижи с узкими губками и сдавите боковые выступы на 1–1,5 мм, пока не почувствуете ослабление. Затем подденьте клипсу отвёрткой снизу. Избегайте перекосов – при неравномерном сжатии пластик трескается.

Для работы с хрупкими клипсами из полипропилена (распространены на моделях после 1995 года) нагрейте их строительным феном до 60–70°C. Пластик станет эластичнее, и риск сломать лепестки снизится на 40%. Нагревайте не дольше 10 секунд, иначе клипса деформируется. После нагрева сразу извлекайте её – при остывании пластик снова затвердеет.

Если клипса частично сломалась, не выбрасывайте её. Остатки можно удалить с помощью сверла диаметром 4 мм и дрели на низких оборотах. Просверлите центр фиксатора, не задевая металл двери, затем вытолкните остатки тонким стержнем. Для повторной установки используйте новые клипсы – восстановленные держат на 30% хуже.

При отсутствии инструментов под рукой воспользуйтесь пластиковой картой или медиатором для гитары. Вставьте край между клипсой и дверью, проведите по окружности, постепенно углубляясь. Метод медленный, но исключает повреждения. Для клипс с широкими лепестками (как на обшивке багажника) потребуется два медиатора – один для подъёма, второй для фиксации.

После снятия осмотрите клипсы на предмет трещин и деформаций. Даже микротрещины снижают удерживающую способность на 50%. Замените все подозрительные элементы – стоимость одной клипсы не превышает 15 рублей, а повторный демонтаж обойдётся дороже. Храните снятые клипсы в отдельном контейнере с маркировкой – это ускорит сборку.

Для профилактики заклинивания смажьте новые клипсы силиконовой смазкой перед установкой. Наносите её только на металлические части – пластик от смазки размягчается. При монтаже вставляйте клипсу под углом 10–15° к поверхности, затем надавливайте до щелчка. Проверьте фиксацию, потянув обшивку на себя – она не должна смещаться.

Как отключить электропроводку стеклоподъёмника и динамика

Перед началом отсоединения проводки найдите блок предохранителей под панелью приборов с левой стороны. Отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание. Для стеклоподъёмника потребуется снять декоративную накладку с внутренней стороны двери – она крепится на пластиковых защёлках, которые легко ломаются при неаккуратном демонтаже.

Разъём стеклоподъёмника расположен на мотор-редукторе, закреплённом на металлическом каркасе двери. Чтобы добраться до него, снимите защитную плёнку с внутренней стороны обшивки. Разъём фиксируется пластиковым замком – нажмите на фиксатор большим пальцем и потяните колодку на себя. Если проводка прикипела, используйте плоскую отвёртку, но действуйте осторожно, чтобы не повредить контакты.

Динамик в ВАЗ 2106 установлен в нижней части двери и подключается через двухконтактный разъём. Чтобы его отсоединить, открутите четыре винта крепления динамика (обычно под крестовую отвёртку) и аккуратно выньте его из посадочного места. Разъём находится на задней стороне динамика – сожмите фиксаторы пальцами и разъедините контакты. Если провода припаяны, перекусите их бокорезами, оставив запас для последующего подключения.

При работе со стеклоподъёмником обратите внимание на цветовую маркировку проводов: красный – плюс, чёрный – масса, синий или жёлтый – сигнальный. Если планируете полное снятие двери, отсоедините также провода от концевика замка (белый разъём с двумя контактами) и подсветки (если есть). Заизолируйте оголённые концы термоусадочной трубкой или изолентой, чтобы избежать случайного замыкания при сборке.

Если стеклоподъёмник не работает, проверьте предохранитель F11 (8 А) в монтажном блоке – он отвечает за цепь стеклоподъёмников. При обрыве провода в гофре между дверью и стойкой используйте мультиметр для прозвонки цепи. Чаще всего повреждения возникают в месте перегиба гофры – в этом случае потребуется протянуть новый провод через резиновый уплотнитель.

Для временного отключения динамика без снятия обшивки можно отсоединить разъём на магнитоле. В ВАЗ 2106 он расположен на задней панели головного устройства – снимите магнитолу, потянув за металлические фиксаторы, и отключите ISO-разъём. Если динамик подключён напрямую, перережьте провода и заизолируйте концы. При обратной установке используйте паяльник для надёжного соединения.

При отключении проводки стеклоподъёмника следите за положением стекла – если оно опущено, зафиксируйте его скотчем или подпоркой, чтобы не повредить механизм при снятии обшивки. Если мотор-редуктор неисправен, отсоедините его от кронштейна (два винта под крестовую отвёртку) и замените на новый. Не допускайте попадания влаги на контакты разъёма – это может привести к окислению и потере контакта.

После отключения проводки проверьте целостность уплотнительной гофры между дверью и кузовом. Если она порвана, замените её на новую – это предотвратит попадание влаги и грязи в салон. При сборке убедитесь, что все разъёмы надёжно зафиксированы, а провода не пережаты обшивкой. Если динамик или стеклоподъёмник не работают после подключения, прозвоните цепь мультиметром, начиная с предохранителя и заканчивая конечным устройством.

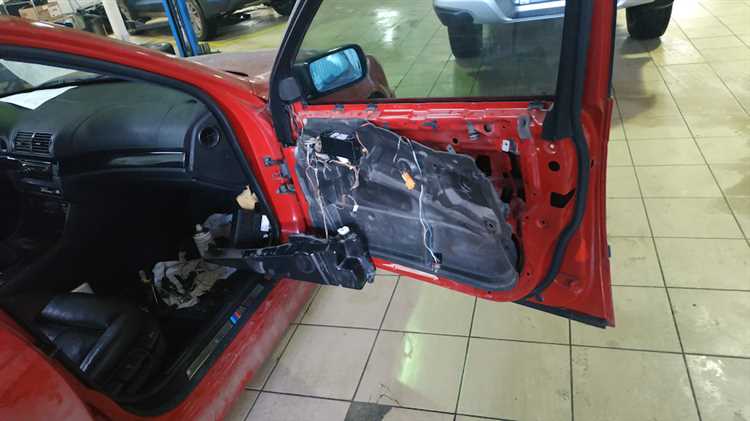

Пошаговое снятие обшивки с передней двери

Снимите ручку стеклоподъёмника, поддев плоской отвёрткой пластиковую заглушку и выкрутив винт под ней. Отсоедините тягу от механизма, нажав на фиксатор тонкой отвёрткой. Если ручка не поддаётся, слегка покачайте её из стороны в сторону – крепление часто закисает. Для дверей с электроприводом отключите разъём моторчика, предварительно сняв клемму с аккумулятора.

Открутите три винта крепления обшивки: один под ручкой открывания двери (скрыт под пластиковой заглушкой), второй – в нижней части кармана, третий – возле наружного зеркала. Используйте крестовую отвёртку PH2; винты часто ржавеют – обработайте их WD-40 за 10 минут до демонтажа. Подденьте обшивку по периметру пластиковой лопаткой или плоской отвёрткой, обёрнутой изолентой, начиная с нижнего угла. Крепления-пистоны (8 штук) ломаются при резком усилии – тяните равномерно, без рывков.

Отсоедините провода от динамика и кнопки стеклоподъёмника (если есть), нажав на фиксаторы разъёмов. Приподнимите обшивку вверх, чтобы освободить её от верхнего края двери, затем снимите полностью. Проверьте состояние звукоизоляции – порванные участки замените битумной мастикой или сплэном. Перед установкой новой обшивки смажьте пистоны силиконовой смазкой для предотвращения скрипов.

Особенности демонтажа обшивки задней двери

Ключевая особенность – наличие динамика в нижней части обшивки. Он фиксируется двумя винтами под крестовую отвёртку (размер PH2) и подключается через разъём, который нужно отсоединить до снятия панели. Если динамик не отключить, проводка может оборваться, что потребует дополнительного ремонта. После отсоединения разъёма аккуратно отведите динамик в сторону, не допуская перегиба проводов.

Верхняя часть обшивки удерживается металлическими скобами, вставленными в пазы дверной карты. Их легко повредить, если тянуть панель на себя без предварительного освобождения нижних креплений. Чтобы избежать деформации, сначала отщёлкните все пистоны по периметру, затем, приподняв обшивку на 2–3 см, сдвиньте её вверх, освобождая скобы. Если скоба сломалась, замените её на новую – артикул 2101-6102084.

Важно: после снятия обшивки проверьте состояние влагозащитной плёнки на внутренней стороне двери. Если она порвана или отклеилась, восстановите её с помощью бутиловой ленты или автомобильного герметика. Игнорирование этого этапа приведёт к попаданию влаги в дверной механизм, коррозии тяг и замка. При обратной установке обшивки сначала заведите верхние скобы в пазы, затем защёлкните пистоны, начиная с нижних – это предотвратит перекос панели.

Как избежать повреждения уплотнителей при снятии

Уплотнители дверей ВАЗ 2106 изготовлены из резины на основе бутадиен-нитрильного каучука (БНК) или этиленпропиленового каучука (EPDM), которые теряют эластичность при механических воздействиях. Основные зоны риска – места крепления обшивки к металлическому каркасу двери, где уплотнитель фиксируется пластиковыми пистонами или клеем. Перед началом работ осмотрите уплотнитель на наличие трещин, затвердевших участков или следов масла – такие дефекты требуют особой осторожности, так как материал становится хрупким.

Для безопасного снятия обшивки используйте специализированный инструмент: пластиковые лопатки с шириной рабочей части не менее 20 мм или набор съемников для автомобильных панелей. Избегайте металлических отверток – даже при аккуратном использовании они оставляют микроразрывы на поверхности уплотнителя. Начинайте демонтаж с нижнего угла двери, постепенно перемещаясь вверх, чтобы равномерно распределить нагрузку. Если уплотнитель закреплен на клеевой основе, прогрейте его строительным феном до температуры 40–50°C – это размягчит клей и снизит риск разрыва.

• Не тяните обшивку на себя под углом более 30 градусов – это создает точечную нагрузку на уплотнитель и может привести к его отслоению от металла.
• При наличии пистонов проверьте их состояние: треснувшие или деформированные фиксаторы замените новыми (артикул 2101-6102082 для ВАЗ 2106).
• Если уплотнитель приклеен, используйте растворитель на основе изопропилового спирта для очистки остатков клея – ацетон или бензин разрушают резину.

После снятия обшивки осмотрите уплотнитель на предмет скрытых повреждений. Особое внимание уделите участкам вокруг ручки двери и динамика – здесь резина часто перетирается из-за вибраций. Если обнаружены мелкие трещины, обработайте их силиконовой смазкой (например, Liqui Moly Silicon-Spray) для восстановления эластичности. Храните снятый уплотнитель в горизонтальном положении, избегая перегибов, и не допускайте контакта с прямыми солнечными лучами – ультрафиолет ускоряет старение резины.

При обратной установке обшивки сначала зафиксируйте уплотнитель на металлическом каркасе двери, убедившись, что он равномерно прилегает по всему периметру. Используйте резиновый молоток для посадки пистонов – это исключит ударные нагрузки на уплотнитель. Проверьте герметичность двери после сборки: зазор между уплотнителем и кузовом не должен превышать 1 мм, иначе возможны сквозняки и попадание влаги в салон.

Чистка и проверка креплений перед обратной установкой

После демонтажа обшивки двери ВАЗ 2106 очистите металлическую поверхность от пыли, грязи и остатков старого герметика. Используйте жёсткую пластиковую щётку или наждачную бумагу с зернистостью P120 для удаления коррозии с точек крепления. Особое внимание уделите резьбовым отверстиям под саморезы – продуйте их сжатым воздухом или прочистите метчиком М4, если резьба повреждена. Обработайте очищенные участки преобразователем ржавчины, например, «Цинкарь», и дайте высохнуть в течение 10–15 минут.

Проверьте состояние пластиковых пистонов крепления обшивки. На ВАЗ 2106 используются пистоны типа «ёлочка» с диаметром шляпки 8 мм и длиной ножки 12 мм. Замените все деформированные или треснувшие экземпляры – даже один неисправный пистон может вызвать дребезжание обшивки на ходу. Для надёжной фиксации смажьте ножки новых пистонов силиконовой смазкой перед установкой.

Осмотрите металлические кронштейны крепления динамиков и ручки стеклоподъёмника. Если обнаружены следы коррозии, зачистите их до металла и покройте антикоррозийным грунтом. Проверьте затяжку гаек крепления ручки – момент затяжки должен составлять 3–4 Н·м. При ослаблении резьбы используйте резьбовой фиксатор средней прочности (например, Loctite 243).

Перед установкой обшивки нанесите тонкий слой герметика на кромки дверной карты в местах прилегания к металлу. Для ВАЗ 2106 подходит герметик на основе бутила или полиуретана – он сохраняет эластичность и не трескается при температурных перепадах. Избегайте избыточного нанесения: полоска шириной 2–3 мм по периметру достаточна для предотвращения попадания влаги.

Проверьте работоспособность всех механизмов двери: стеклоподъёмника, замка, наружной ручки. Смажьте трущиеся детали силиконовой смазкой или литолом-24. Убедитесь, что тросик стеклоподъёмника не перетёрт и свободно перемещается в оболочке. Если при демонтаже обшивки были отсоединены электрические разъёмы (например, подогрева зеркала или динамика), проверьте их на отсутствие окисления и надёжность фиксации.

Установка обшивки на место: последовательность действий

Перед началом убедитесь, что все крепежные пистоны целы и находятся в комплекте. На ВАЗ 2106 используется 6–8 пистонов диаметром 6 мм, расположенных по периметру обшивки. Если хотя бы один поврежден, замените его новым – деформированные пистоны не обеспечат плотного прилегания.

Разместите обшивку у двери, совместив отверстия под ручку стеклоподъемника и замок. Начните фиксацию с верхнего левого угла, вставляя пистоны в металлический каркас двери. Прижимайте обшивку равномерно, избегая перекосов – иначе пистоны могут не защелкнуться или сломаться.

После установки пистонов проверьте зазоры между обшивкой и дверью. Допустимый люфт – не более 1–1,5 мм. Если обшивка выступает или провисает, снимите ее и повторите процесс, контролируя положение каждого пистона. Особое внимание уделите нижнему краю – там чаще всего возникают зазоры из-за веса обшивки.

Закрепите ручку стеклоподъемника. На ВАЗ 2106 она фиксируется двумя винтами М5 с потайной головкой. Затягивайте их крест-накрест, не перетягивая – резьба в пластиковом корпусе хрупкая. Убедитесь, что ручка вращается свободно, без заеданий.

Установите декоративную накладку замка. Она крепится на один винт М4 и защелкивается по периметру. Перед монтажом протрите посадочное место от пыли – иначе накладка будет болтаться. Если защелки сломаны, замените накладку целиком.

Подключите проводку к динамику (если он установлен). Разъем на обшивке имеет ключ, исключающий неправильное подключение. Вставляйте его до щелчка – слабое соединение приведет к трескам в звуке. Если динамик не работает, проверьте контакты мультиметром на сопротивление 4 Ом.

Завершите установку проверкой всех функций: стеклоподъемник, замок, кнопки (при наличии). Нажмите на обшивку в разных точках – она не должна хрустеть или прогибаться. Если слышны посторонние звуки, снимите обшивку и устраните причину: обычно это недожатые пистоны или посторонние предметы между обшивкой и дверью.
