Дефлекторы печки в Kia Sportage 4 (2016–2021 гг.) часто выходят из строя из-за износа пластиковых направляющих или засорения механизма регулировки. Типичные проблемы: заедание заслонок, треск при повороте регуляторов, неравномерный обдув. Разборка требует минимального набора инструментов – плоской отвёртки с тонким жалом, пластиковых монтажных лопаток и пинцета для мелких деталей. Работайте при выключенном зажигании и отключённом аккумуляторе, чтобы избежать случайного срабатывания электроприводов.
Начните с демонтажа центральной консоли: снимите декоративную накладку вокруг магнитолы, открутите 4 винта крепления (два под заглушками в нише для мелочей, два за пепельницей). Отсоедините разъёмы кнопок и климат-контроля, затем аккуратно вытяните блок на себя. Дефлекторы крепятся на защёлках – их 6 штук на каждом блоке (по 3 с каждой стороны). Подденьте защёлки пластиковой лопаткой, начиная с нижней части, чтобы не сломать фиксаторы.
Внутри дефлектора расположены две заслонки: горизонтальная (регулирует направление потока) и вертикальная (отвечает за интенсивность обдува). Проверьте состояние пластиковых шестерёнок – они часто ломаются при сильном нажатии на регуляторы. Если обнаружены трещины, замените весь механизм (артикул оригинальной детали: 97110-D7000 для левого дефлектора, 97120-D7000 для правого). Смажьте подвижные части силиконовой смазкой, избегая попадания на резиновые уплотнители.
Сборку проводите в обратном порядке. Убедитесь, что заслонки свободно перемещаются без заеданий, а защёлки надёжно фиксируют дефлектор. Если после установки обдув остаётся слабым, проверьте салонный фильтр (замена каждые 15 000 км) и герметичность воздуховодов – часто проблема кроется не в дефлекторе, а в подсосе воздуха через трещины в пластике.

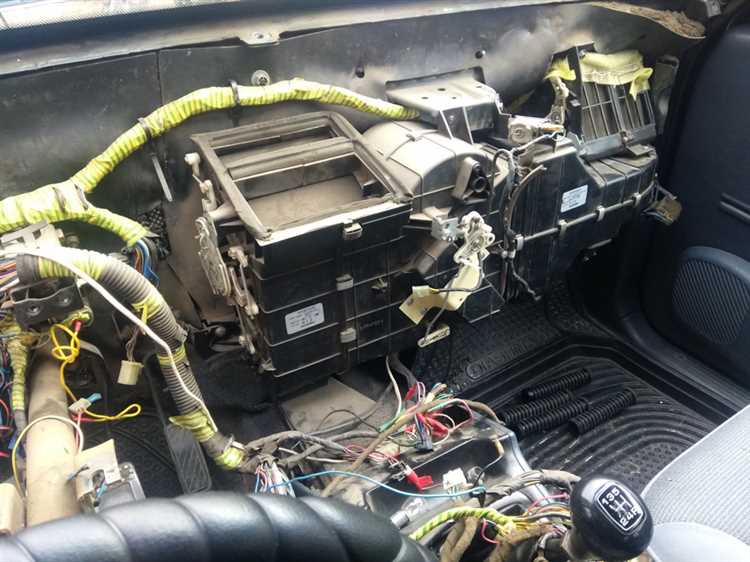

Необходимые инструменты и материалы для разборки дефлектора
Для демонтажа дефлектора печки Kia Sportage 4 потребуются инструменты, адаптированные под пластиковые защёлки и скрытые крепления. Основной набор включает:
- Пластиковые монтажные лопатки (2–3 шт.) – предотвращают повреждение облицовки при поддевании клипс.
- Отвёртка с плоским жалом (ширина 3–4 мм) – для аккуратного отжима фиксаторов без риска срыва.
- Магнитная отвёртка или пинцет – извлечение мелких винтов (например, крепящих регулятор заслонки).
- Набор Torx T10/T15 – стандартные болты в салоне Sportage 4.
- Фонарик с узким лучом – подсветка труднодоступных зон за центральной консолью.
- Силиконовая смазка (аэрозоль) – обработка подвижных элементов после сборки.
Дополнительно пригодится мягкая ткань без ворса для протирки деталей и контейнер для хранения снятых крепёжных элементов. Избегайте металлических инструментов с острыми краями – пластик дефлектора склонен к образованию трещин при чрезмерном усилии. Для сложных случаев (например, прикипевшие защёлки) используйте технический фен с температурой нагрева до 60°C, чтобы размягчить пластик перед демонтажем.
Снятие облицовки панели управления климатом без повреждений
Перед началом работ отключите аккумулятор, чтобы исключить случайное срабатывание подушек безопасности или короткое замыкание. На Kia Sportage 4 облицовка панели крепится на пластиковых защёлках и винтах Torx T20 – их расположение варьируется в зависимости от года выпуска, но основные точки фиксации находятся по периметру и под декоративными заглушками.
Первым делом снимите центральные дефлекторы обдува: подденьте их плоской отвёрткой с мягкой насадкой (например, силиконовой) у верхнего края, затем аккуратно потяните на себя. За дефлекторами скрыты два винта Torx T20 – выкрутите их, чтобы ослабить верхнюю часть облицовки. Не прилагайте чрезмерных усилий: пластик хрупкий, особенно при низких температурах.
Далее демонтируйте магнитолу или заглушку под неё. На моделях с 2018 года по 2021-й магнитола фиксируется на четырёх защёлках по бокам – для снятия вставьте пластиковые клипсы-лопатки в зазоры и разожмите крепления. На более ранних версиях потребуется выкрутить два винта под заглушками в нижней части панели. Отсоедините разъёмы антенны и питания, чтобы полностью убрать блок.
Нижняя часть облицовки удерживается на защёлках и одном винте Torx T20, расположенном за пепельницей или под подстаканниками. Снимите пепельницу (если есть), потянув её вверх, затем выкрутите винт. После этого подденьте облицовку снизу – начинайте с углов, постепенно переходя к центру. Используйте только пластиковые инструменты: металлические могут оставить царапины или сломать фиксаторы.
Отсоедините разъёмы кнопок управления подогревом сидений и ESP (если предусмотрены). Они крепятся на защёлках – нажмите на фиксаторы пальцами и потяните разъём вниз. Не дёргайте за провода: контакты легко повредить. На некоторых модификациях потребуется отсоединить шлейф подсветки панели – он фиксируется аналогичным образом.
Последний этап – снятие облицовки с верхних защёлок. Потяните её на себя, одновременно приподнимая вверх, чтобы освободить фиксаторы. Если панель не поддаётся, проверьте наличие скрытых винтов под резиновыми заглушками в районе кнопок обогрева заднего стекла или аварийной сигнализации. Избегайте резких движений: пластик может треснуть в местах крепления к металлическому каркасу.
Снятую облицовку храните в вертикальном положении, чтобы не деформировать защёлки. При обратной установке сначала защёлкните верхние крепления, затем нижние, и только после этого закручивайте винты. Проверьте работу всех кнопок и подсветки до окончательной сборки – это сэкономит время на повторный демонтаж.
Отсоединение электрических разъемов и тросиков дефлектора
Перед началом отсоединения убедитесь, что зажигание выключено, а аккумулятор отключен. На дефлекторе Kia Sportage 4 используются два типа электрических разъемов: 4-контактный для сервопривода заслонки и 2-контактный для датчика положения. Первый расположен на задней стороне корпуса дефлектора, второй – ближе к центру. Разъемы фиксируются пластиковыми защелками, которые нужно аккуратно отжать тонкой отверткой или пластиковым клином, избегая резких движений, чтобы не повредить контакты.
Тросики управления дефлектором крепятся к рычагам заслонок с помощью металлических зажимов. На Sportage 4 их три: для направления потока воздуха (верхний/нижний), режима обдува (лицо/ноги) и рециркуляции. Чтобы снять тросик, сожмите фиксирующие лапки зажима плоскогубцами и потяните его на себя. Если зажим не поддается, обработайте место соединения проникающей смазкой WD-40 и подождите 2–3 минуты. Не тяните за сам тросик – это может привести к его обрыву или деформации внутреннего троса.
При отсоединении разъемов сервопривода обратите внимание на цветовую маркировку проводов: красный – питание (+12 В), черный – масса, желтый и белый – сигнальные провода обратной связи. Если планируется длительное хранение дефлектора, оберните контакты изолентой или закройте их пластиковыми колпачками, чтобы предотвратить окисление. Для повторного подключения запомните положение ключей на разъемах – они должны совпадать с пазами на ответной части.
Тросики после отсоединения рекомендуется промаркировать скотчем или бирками, указав их назначение. На Sportage 4 длина тросиков варьируется: самый короткий (12 см) отвечает за рециркуляцию, средний (18 см) – за направление потока, длинный (25 см) – за режим обдува. Храните их в свернутом состоянии, избегая перегибов радиусом менее 5 см, чтобы не повредить внутреннюю оплетку. При обратной установке следите за тем, чтобы тросики не перекручивались и не зажимались другими элементами салона.
Если при отсоединении разъема датчика положения слышен щелчок, но фиксатор не поддается, проверьте наличие дополнительного стопора – на некоторых моделях Sportage 4 он выполнен в виде металлической скобы. Ее нужно поддеть отверткой с плоским жалом и сдвинуть в сторону. Не применяйте силу: чрезмерное давление может привести к поломке пластикового корпуса датчика, что потребует его полной замены.
После отсоединения всех разъемов и тросиков закрепите их проволокой или пластиковыми стяжками к элементам панели, чтобы они не мешали дальнейшей разборке. Избегайте контакта оголенных проводов с металлическими частями кузова – это может вызвать короткое замыкание при случайном включении зажигания. Если разъемы или тросики покрыты пылью или грязью, очистите их перед подключением сжатым воздухом или мягкой кистью, чтобы обеспечить надежный контакт.
Демонтаж креплений и извлечение дефлектора из посадочного места
Перед началом работ отключите аккумулятор, чтобы исключить случайное срабатывание подушек безопасности – на Kia Sportage 4 дефлекторы центральной консоли расположены в непосредственной близости к датчикам системы SRS. Подденьте пластиковую накладку вокруг дефлектора тонкой пластиковой лопаткой или отвёрткой с плоским жалом, обёрнутой изолентой, начиная с нижнего края. Крепления накладки – четыре пластиковые защёлки: две по бокам и две сверху, усилие для их отсоединения не требуется, достаточно равномерного нажатия.
После снятия накладки откроется доступ к двум винтам Torx T20, фиксирующим дефлектор к корпусу печки. Винты расположены симметрично – левый и правый – и имеют длину 8 мм. Используйте магнитную отвёртку, чтобы избежать падения крепежа в вентиляционные каналы. Если винты не поддаются, нанесите на резьбу проникающую смазку WD-40 и выждите 3–5 минут.
Следующий этап – отсоединение электрического разъёма от сервопривода заслонки дефлектора. Разъём зафиксирован пластиковым фиксатором, который необходимо отжать пальцем или тонкой отвёрткой в сторону сервопривода. Потяните разъём строго на себя, избегая перекосов – контакты легко ломаются. Если сервопривод мешает извлечению дефлектора, отсоедините его полностью, открутив два винта Torx T10.
Дефлектор удерживается в посадочном месте тремя пластиковыми направляющими: одна центральная (в форме ласточкиного хвоста) и две боковые (клипсы с защёлками). Нажмите на дефлектор снизу вверх с усилием около 5–7 кг, одновременно покачивая его влево-вправо. Центральная направляющая выйдет из паза первой, затем освободятся боковые. Избегайте резких движений – пластик хрупкий, особенно при температуре ниже +10°C.
Если дефлектор не поддаётся, проверьте наличие дополнительных креплений. На некоторых модификациях Kia Sportage 4 (например, с климат-контролем) под дефлектором установлен датчик температуры воздуха, соединённый с блоком управления. Датчик закреплён на защёлке и имеет тонкий провод – отсоедините его, потянув за разъём, а не за проводку. После этого дефлектор извлекается без сопротивления.
При обратной установке убедитесь, что все направляющие вошли в пазы корпуса печки до характерного щелчка. Перед затяжкой винтов Torx T20 подключите разъём сервопривода и проверьте работу заслонки, включив зажигание и переключая режимы обдува. Если заслонка движется рывками, смажьте её механизм силиконовой смазкой через технологическое отверстие диаметром 3 мм в корпусе дефлектора.
В случае повреждения пластиковых защёлок дефлектора замените их на новые (артикул 97120-D4000 для левого дефлектора, 97120-D4100 для правого). При сборке нанесите на резьбу винтов фиксатор Loctite 243, чтобы предотвратить самопроизвольное откручивание из-за вибраций.
Проверка состояния заслонок и механизмов дефлектора после снятия
После демонтажа дефлектора осмотрите заслонки на предмет деформаций, трещин или износа пластиковых элементов. Особое внимание уделите шарнирам и направляющим – на них не должно быть следов заклинивания или чрезмерного люфта. Проверьте целостность резиновых уплотнителей по периметру заслонок: даже микротрещины приведут к подсосу воздуха и снижению эффективности обдува. Если уплотнители потеряли эластичность, замените их на аналогичные (артикул для Kia Sportage 4 – 97611-D4000 для верхней заслонки).
Проверьте работу механизма привода заслонок вручную: перемещайте их из крайнего положения в крайнее, фиксируя плавность хода. Скрипы или заедания указывают на необходимость смазки или замены тяг. Для смазки используйте силиконовую смазку в аэрозоле – наносите точечно на подвижные соединения, избегая попадания на резиновые детали. Если заслонка не фиксируется в одном из положений, проверьте состояние зубцов на пластиковых шестернях привода: стертые зубья требуют замены всего узла (артикул привода – 97160-D4000).
Оцените состояние электропривода (если установлен): подключите его к диагностическому сканеру и проверьте корректность срабатывания по командам. При отсутствии реакции прозвоните контакты мультиметром – сопротивление обмотки должно быть в пределах 10–30 Ом. Если привод работает, но не перемещает заслонку, разберите его и осмотрите червячную передачу на наличие металлической стружки или износа. В случае повреждений замените привод целиком – ремонту он не подлежит.
