Лампа зарядки на панели приборов ВАЗ 2106 сигнализирует о проблемах в цепи генератор–аккумулятор. Если она загорается на работающем двигателе, система не получает достаточного напряжения, что приводит к разряду батареи. Основные причины: неисправность генератора, обрыв или замыкание проводки, износ щёток, выход из строя реле-регулятора или диодного моста. Игнорирование сигнала ускоряет износ аккумулятора и может привести к остановке двигателя.
Первым шагом диагностики проверьте натяжение ремня генератора – при слабом натяжении он проскальзывает, снижая эффективность зарядки. Оптимальный прогиб ремня под усилием 10 кгс – 10–15 мм. Если ремень в порядке, измерьте напряжение на клеммах аккумулятора при работающем двигателе: норма – 13,8–14,5 В. Показания ниже 13 В указывают на недозаряд, выше 15 В – на перезаряд из-за неисправного реле-регулятора.
Щётки генератора изнашиваются до критической длины (менее 5 мм) или зависают в держателе. Снимите щёткодержатель, очистите его от графитовой пыли и проверьте подвижность щёток. Реле-регулятор напряжения (РР-380 или аналог) выходит из строя из-за перегрева или скачков напряжения. Замените его, если напряжение на клеммах аккумулятора нестабильно или выходит за пределы нормы.
Неисправность аккумулятора – редкая, но возможная причина. Сульфатация пластин, короткое замыкание банок или глубокий разряд снижают его ёмкость. Проверьте плотность электролита (1,27–1,29 г/см³) и напряжение разомкнутой цепи (не менее 12,6 В). Если АКБ не держит заряд, замените её – восстановлению подлежат только обслуживаемые батареи с некритичным износом.
Какие признаки указывают на неисправность зарядки аккумулятора
Первый и самый очевидный сигнал – постоянное горение лампы зарядки на приборной панели после запуска двигателя. На ВАЗ 2106 эта лампа должна гаснуть при оборотах выше 1200–1500 об/мин, если генератор исправен. Если она продолжает гореть или мигает, проверьте натяжение ремня генератора (прогиб не более 10–15 мм при усилии 10 кгс) и целостность проводки от генератора к аккумулятору. Измерьте напряжение на клеммах АКБ при работающем двигателе: норма – 13,8–14,5 В. Показания ниже 13 В указывают на недостаточную зарядку, выше 15 В – на перезаряд.
Быстрое разряжение аккумулятора даже после коротких поездок – второй тревожный симптом. Если АКБ теряет заряд за 1–2 дня простоя, проверьте ток утечки мультиметром (не должен превышать 50 мА). При работающем двигателе обратите внимание на падение напряжения при включении потребителей: фар, печки, обогрева заднего стекла. Если напряжение проседает ниже 12,5 В, генератор не справляется с нагрузкой. Также осмотрите клеммы АКБ на окисление – даже незначительный налёт увеличивает сопротивление и снижает эффективность зарядки.
Нехарактерные звуки из-под капота – скрежет, свист или гул – часто сопровождают неисправности зарядки. Свист ремня генератора при резком нажатии на газ указывает на его износ или слабое натяжение. Гул или вой из генератора может сигнализировать о выходе из строя подшипников или диодного моста. В таких случаях требуется демонтаж и разборка генератора для проверки обмоток ротора и статора на обрыв или замыкание (сопротивление обмотки ротора должно быть 3,5–4,5 Ом).
Как проверить состояние ремня генератора на ВАЗ 2106
Ремень генератора на ВАЗ 2106 передает крутящий момент от шкива коленвала к генератору и насосу охлаждающей жидкости. Его износ или повреждение напрямую влияет на зарядку аккумулятора. Проверку проводят визуально и на ощупь, предварительно заглушив двигатель и сняв минусовую клемму с АКБ для безопасности.
Основные признаки неисправности ремня:
- Трещины на рабочей поверхности – даже мелкие, глубиной 1–2 мм, указывают на критический износ.
- Расслоение корда – нити корда становятся видны по краям или на внутренней стороне ремня.
- Замасливание – масло или технические жидкости снижают сцепление со шкивами, вызывая проскальзывание.
- Блестящие участки на ребрах – свидетельствуют о перегреве из-за проскальзывания.
- Неравномерный износ – одна сторона ремня тоньше другой из-за перекоса шкивов.
Для проверки натяжения ремня нажмите большим пальцем на середину ветви между шкивами генератора и коленвала с усилием 10 кгс. Прогиб должен составлять 10–15 мм. Если ремень прогибается сильнее – требуется подтяжка. На ВАЗ 2106 натяжение регулируют смещением генератора: ослабьте гайку крепления на кронштейне и болт натяжителя, затем подвиньте генератор монтировкой и затяните крепеж.
При замене ремня используйте только оригинальные запчасти или аналоги с маркировкой 6PK835 (длина 835 мм, 6 ребер). Установка ремня неподходящего размера приведет к проскальзыванию или чрезмерному натяжению. После замены проверьте соосность шкивов: смещение более 1 мм вызовет ускоренный износ ремня и подшипников генератора.
Периодичность проверки ремня – каждые 5 000 км пробега или при появлении свиста на холодную. Свист возникает из-за проскальзывания ремня на шкивах, особенно в сырую погоду. Если после подтяжки свист не исчезает – ремень подлежит замене. В условиях повышенной влажности или при попадании масла на ремень срок его службы сокращается до 20–30 тыс. км.
Дополнительный способ диагностики – запустите двигатель и осмотрите ремень на работающем моторе. Вибрация, биение или неравномерное вращение указывают на деформацию ремня или повреждение шкивов. В этом случае замените ремень и проверьте состояние шкивов на наличие заусенцев или выработки. При обнаружении дефектов шкивы подлежат замене.
Почему может не работать генератор на классических моделях ВАЗ
На моделях ВАЗ-2101–2107 генератор чаще всего выходит из строя из-за износа щеточного узла. Щетки, изготовленные из графита, стираются до минимальной длины (менее 5 мм) или ломаются, что приводит к отсутствию контакта с коллектором ротора. Проверка выполняется визуально: щетки должны свободно перемещаться в держателе и не иметь сколов. Замена щеток – процедура на 15–20 минут, но требует снятия генератора с автомобиля.
Износ подшипников генератора приводит к перекосу ротора и заклиниванию. Характерный признак – гул или свист на работающем двигателе, усиливающийся при увеличении оборотов. Передний подшипник (6302) и задний (6202) выпрессовываются с помощью съемника. При установке новых подшипников их запрессовывают без перекосов, используя оправку подходящего диаметра. Смазка подшипников – Литол-24 или аналог, заполнение на 50–70% объема.
Неисправности диодного моста проявляются в виде отсутствия зарядки или ее нестабильности. Мост состоит из шести диодов: три положительных и три отрицательных. Проверка проводится мультиметром в режиме прозвонки: исправный диод пропускает ток только в одном направлении. При пробое диода мост меняется целиком, так как отдельные элементы не подлежат замене. На моделях с генератором Г-221 мост крепится к задней крышке, на Г-222 – к отдельному радиатору.
- Ослабление или обрыв ремня привода генератора – самая простая неисправность. Прогиб ремня между шкивами генератора и коленвала должен составлять 10–15 мм при усилии 10 кгс. Изношенный ремень (трещины, расслоения) подлежит замене. Натяжение регулируется перемещением генератора по кронштейну.
- Окисление или обрыв проводов в цепи возбуждения. Проверяется напряжение на клемме «67» генератора при включенном зажигании (должно быть 12 В). Окисленные контакты зачищаются, оборванные провода восстанавливаются пайкой с термоусадкой.
- Выход из строя регулятора напряжения. На классике применяются регуляторы РР-380 или Я112В. При неисправности напряжение на клемме «30» генератора может отсутствовать или превышать 14,5 В. Регулятор меняется без снятия генератора.
Как прозвонить диодный мост генератора мультиметром
Проверьте каждый диод отдельно, не пропуская ни одного. Особое внимание уделите диодам, расположенным на радиаторе: они чаще выходят из строя из-за перегрева. Если мультиметр показывает одинаковые значения в обоих направлениях (например, 0 Ом или близкое к нему), мост требует замены. Даже один неисправный диод нарушает работу всей цепи, что приводит к отсутствию зарядки аккумулятора.
После проверки основных диодов осмотрите дополнительные элементы моста, если они есть. На некоторых генераторах ВАЗ 2106 установлены дополнительные диоды для питания обмотки возбуждения. Их прозвонка проводится по тому же принципу, но с учетом схемы подключения. Если все диоды исправны, а лампа зарядки продолжает гореть, проверьте регулятор напряжения и обмотку статора.
Соберите генератор только после подтверждения исправности всех элементов. Установите диодный мост на место, затяните крепежные болты с моментом 8–10 Н·м и подключите провода согласно схеме. Запустите двигатель и проверьте напряжение на клеммах аккумулятора: при 2000 об/мин оно должно составлять 13,8–14,5 В. Если показания в норме – проблема устранена.
Влияние окисленных клемм аккумулятора на зарядку
Окисление клемм аккумулятора на ВАЗ 2106 создаёт переходное сопротивление до 0,5–1,2 Ом, что снижает ток зарядки на 15–30%. Даже при исправном генераторе напряжение на клеммах падает до 12,8–13,2 В вместо положенных 13,8–14,4 В. Это приводит к хроническому недозаряду АКБ, особенно зимой, когда потребление тока возрастает. Окислы образуются из-за паров электролита, влаги и температурных перепадов, ускоряя коррозию свинца и меди.
Первый признак проблемы – нестабильное свечение лампы зарядки: она может мигать при увеличении нагрузки (включении фар, печки) или гаснуть только на высоких оборотах. При этом мультиметр на холостом ходу покажет напряжение ниже 13,5 В. Если окисление сильное, контакт пропадает полностью – генератор перестаёт отдавать ток, и АКБ разряжается даже при работающем двигателе.

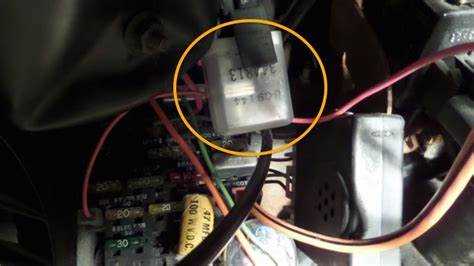

Как проверить регулятор напряжения на ВАЗ 2106
Регулятор напряжения на ВАЗ 2106 – электромеханическое реле-регулятор РР380 или его аналог. Он отвечает за поддержание напряжения в бортовой сети в пределах 13,5–14,5 В. Если лампа зарядки горит постоянно или мигает, первым делом проверьте именно его.
Для диагностики потребуется мультиметр с режимом измерения постоянного напряжения до 20 В, отвёртка с изолированной ручкой и провода с «крокодилами». Перед началом работ отключите аккумулятор, сняв клемму «минус», чтобы избежать короткого замыкания.

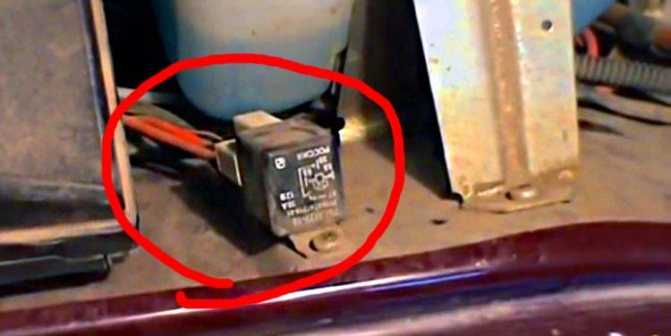

Снимите регулятор напряжения с автомобиля. На ВАЗ 2106 он расположен на левом брызговике под капотом, крепится двумя винтами. Отсоедините от него провода: обычно это три клеммы – «67» (обмотка возбуждения), «15» (питание от замка зажигания) и «масса». Запомните или сфотографируйте порядок подключения.
Проверка проводится в два этапа: сначала на работающем двигателе, затем на снятом регуляторе. Запустите двигатель, установите обороты около 2000 об/мин. Подключите мультиметр к клеммам аккумулятора. Нормальное напряжение – 13,8–14,4 В. Если показания ниже 13 В или выше 15 В, регулятор неисправен.
Для проверки снятого регулятора соберите схему: подайте на клемму «15» напряжение 12 В от аккумулятора, а на клемму «67» – через лампу накаливания 12 В, 5 Вт. Второй провод лампы подключите к «плюсу» аккумулятора. Лампа должна гореть. Повысьте напряжение до 15–16 В – лампа должна погаснуть. Если этого не происходит, регулятор неисправен.
Ещё один способ – проверка сопротивления. Отсоедините регулятор, переведите мультиметр в режим омметра. Измерьте сопротивление между клеммами «67» и «массой». В норме оно должно быть в пределах 5–10 Ом. Если сопротивление бесконечно или равно нулю, обмотка возбуждения оборвана или замкнута.
При замене регулятора выбирайте только оригинальные детали или проверенные аналоги. Неисправный регулятор может привести к перезаряду аккумулятора, выходу из строя генератора или электроприборов. После установки нового регулятора обязательно проверьте напряжение на клеммах аккумулятора при работающем двигателе.
Если после замены регулятора проблема сохраняется, проверьте генератор: диодный мост, обмотки статора и ротора, щётки. Часто причиной горящей лампы зарядки становится износ щёток или обрыв обмотки возбуждения. В таких случаях регулятор напряжения не виноват.

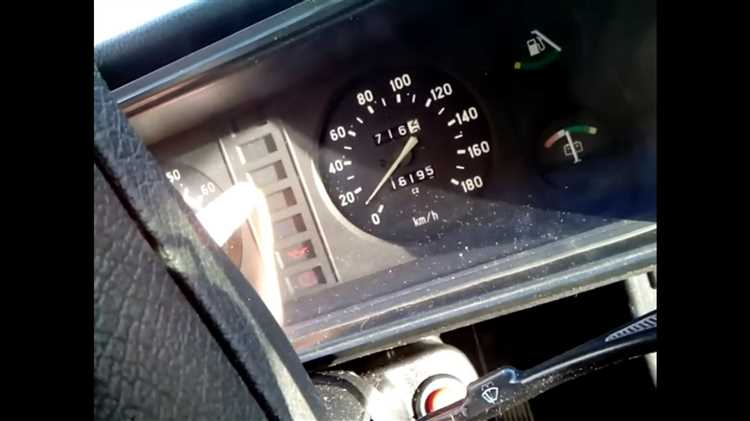

Что делать, если лампа зарядки горит при работающем двигателе
Первым шагом проверьте натяжение ремня генератора. На ВАЗ 2106 оптимальный прогиб ремня под усилием 10 кгс должен составлять 10–15 мм. Если ремень ослаблен, подтяните его с помощью регулировочного болта на кронштейне генератора. При износе или трещинах замените ремень – даже незначительные повреждения снижают передачу крутящего момента, что приводит к недостаточной зарядке.

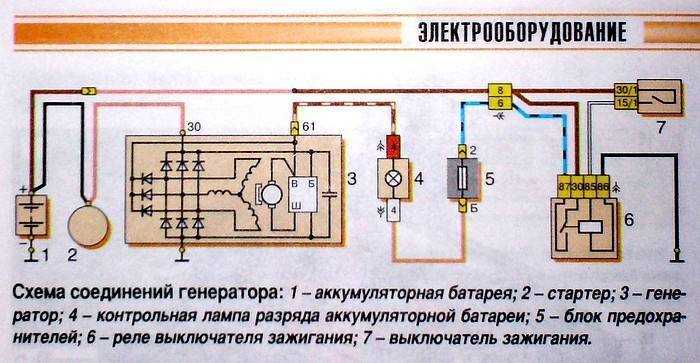

- Отсоедините провод от клеммы «61» генератора и подключите его к «массе». Если лампа погасла – неисправен регулятор напряжения. На ВАЗ 2106 используется регулятор РР380 или его аналог. Замените его, предварительно отключив аккумулятор.
- Проверьте щеточный узел: щетки должны выступать из держателя не менее чем на 5 мм. Изношенные щетки или заедание в направляющих – частая причина отсутствия зарядки.
- Осмотрите контакты на генераторе и аккумуляторе. Окисление или ослабление крепления проводов приводит к падению напряжения. Зачистите клеммы наждачной бумагой и затяните гайки с усилием 5–7 Н·м.
Как заменить щетки генератора без снятия с автомобиля
На ВАЗ 2106 щетки генератора изнашиваются при пробеге около 50–80 тыс. км, но замена возможна без демонтажа агрегата. Для работы потребуются: отвертка с плоским жалом (ширина 5 мм), ключ на 10, штангенциркуль или линейка, новые щетки с регулятором напряжения (артикул 372.3701-01 или аналоги). Перед началом отсоедините клемму «минус» аккумулятора, чтобы исключить короткое замыкание.
Снимите защитный резиновый колпачок с клеммы «В+» генератора, открутите гайку ключом на 10 и отсоедините провод. Затем отверните два винта крепления пластиковой крышки щеткодержателя – они расположены на задней части корпуса генератора. Крышка держится плотно, поэтому может потребоваться легкое постукивание рукояткой отвертки для ее снятия.
Извлеките щеткодержатель вместе с регулятором напряжения, потянув его на себя. Щетки должны выступать из корпуса не менее чем на 5 мм – измерьте штангенциркулем. Если длина меньше, замена обязательна. Обратите внимание на состояние контактных колец ротора: при наличии глубоких борозд или окисления их нужно зачистить мелкозернистой наждачной бумагой (зернистость 800–1000).
Отсоедините регулятор напряжения от щеткодержателя, открутив два винта крепления. На новых щетках проверьте пружины – они должны обеспечивать равномерное прижатие к кольцам с усилием 1,8–2,2 Н. Установите регулятор на новый щеткодержатель, совместив выступы на корпусе. При монтаже следите, чтобы щетки не перекашивались – это приведет к их быстрому износу.
Перед установкой щеткодержателя на место протрите посадочное место в генераторе ветошью, смоченной в бензине, чтобы удалить графитовую пыль и масло. Вставьте узел в корпус, убедившись, что щетки свободно скользят в направляющих. Затяните винты крепления крышки с моментом 1,5–2 Н·м – чрезмерная затяжка может повредить пластик.
Подключите провод к клемме «В+», затяните гайку и наденьте защитный колпачок. Подсоедините клемму аккумулятора и запустите двигатель. Лампа зарядки должна погаснуть через 2–3 секунды. Проверьте напряжение на клеммах АКБ мультиметром: на холостых оборотах (800–900 об/мин) оно должно быть 13,8–14,5 В. Если показания ниже, проверьте состояние контактов и регулятора.
После замены первые 500 км избегайте резких ускорений и высоких оборотов – это позволит щеткам притереться к кольцам. Если лампа зарядки продолжает гореть, проверьте целостность проводки от генератора к контрольной лампе и состояние предохранителя №9 (8 А) в монтажном блоке.
Почему может быть слабое напряжение на клеммах аккумулятора
Ослабленный или повреждённый ремень генератора – вторая распространённая причина. При проскальзывании ремня частота вращения ротора падает, что снижает напряжение на 0,5–1,5 В. Проверьте натяжение: прогиб ремня между шкивами генератора и коленвала должен быть 10–15 мм при усилии 10 кгс. Изношенный ремень (трещины, расслоения) замените, даже если натяжение в норме.
Неисправность диодного моста приводит к падению напряжения на 0,3–0,8 В из-за утечки тока. Проверьте каждый диод тестером в режиме прозвонки: сопротивление в одном направлении должно быть 500–700 Ом, в обратном – бесконечность. При пробое диода замените мост целиком, так как пайка отдельных элементов ненадёжна. Обратите внимание на окисление контактов моста с корпусом генератора – это увеличивает сопротивление цепи.
Износ подшипников генератора приводит к биению ротора, что снижает эффективность работы на 10–15%. При вращении рукой шкива генератора не должно быть люфта или посторонних шумов. Замените подшипники, если зазор превышает 0,1 мм. Смазка подшипников литолом-24 продлевает срок службы, но при сильном износе не восстанавливает работоспособность. После замены подшипников проверьте соосность шкивов генератора и коленвала – перекос увеличивает нагрузку на ремень и снижает КПД генератора.
Какие предохранители отвечают за цепь зарядки на ВАЗ 2106
На ВАЗ 2106 за цепь зарядки аккумулятора отвечают два основных предохранителя: №9 и №10 в монтажном блоке старого образца (до 1986 года) или F10 и F16 в блоке нового типа. Первый защищает цепь возбуждения генератора, второй – силовую линию от генератора к аккумулятору. Номинал обоих – 8 А, но проверять следует оба, даже если перегорел только один.
Предохранитель №9 (F10) расположен в верхнем ряду блока и отвечает за подачу тока на обмотку возбуждения генератора через реле-регулятор. Если он перегорает, генератор не вырабатывает напряжение, и лампа зарядки горит постоянно. При замене важно использовать предохранитель того же номинала – 8 А, иначе возможен выход из строя реле-регулятора или обмотки возбуждения.
Предохранитель №10 (F16) защищает силовую цепь от генератора к аккумулятору и замку зажигания. Его перегорание приводит к отсутствию зарядки, хотя лампа может гореть слабо или мигать. Проверка проводится мультиметром: напряжение на клемме «30» генератора должно быть не ниже 13,8 В при работающем двигателе. Если напряжение отсутствует – предохранитель неисправен.
В монтажном блоке нового образца (после 1986 года) расположение предохранителей изменилось. F10 (8 А) находится во втором ряду, третий слева, а F16 (8 А) – в первом ряду, шестой справа. Оба предохранителя имеют прозрачный корпус, что позволяет визуально определить перегорание по обрыву нити. При замене рекомендуется осмотреть контакты в блоке на предмет окисления – это частая причина повторного перегорания.
Помимо основных предохранителей, на цепь зарядки влияет термобиметаллический предохранитель в реле-регуляторе РР380. Он срабатывает при перегреве и размыкает цепь возбуждения. Восстанавливается самостоятельно после остывания, но если срабатывает часто – требуется замена реле-регулятора. Проверить его можно, подключив лампу 12 В между клеммой «67» генератора и массой: если лампа горит – реле исправно.
При диагностике цепи зарядки сначала проверяют предохранители, затем реле-регулятор и генератор. Если оба предохранителя целы, а лампа зарядки горит – проблема в генераторе (износ щеток, обрыв обмотки) или реле-регуляторе. Для точной локализации неисправности используют контрольную лампу или мультиметр, измеряя напряжение на клеммах генератора и аккумулятора при работающем двигателе.
