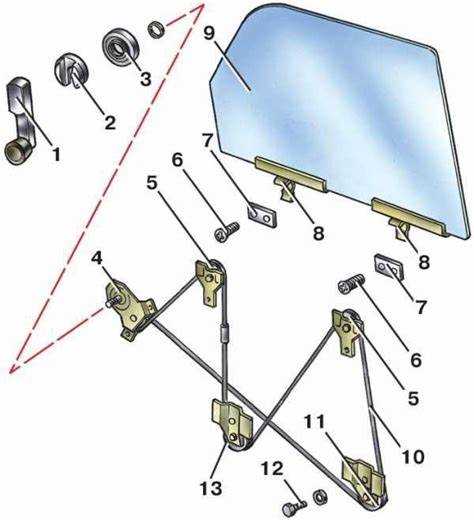

Почему не хватает тросика стеклоподъемника ваз 2107

Стеклоподъемники на ВАЗ 2107 – механизм, который часто выходит из строя из-за обрыва троса. Основная причина кроется в конструктивных особенностях: трос диаметром всего 1,2–1,5 мм работает в условиях постоянного трения о пластиковые или металлические направляющие. При эксплуатации автомобиля в режиме городских пробок или при резких перепадах температур нагрузка на трос увеличивается, что приводит к его ускоренному износу.

Второй фактор – некачественная смазка или ее отсутствие. Заводская смазка быстро высыхает, а владельцы редко обслуживают механизм. В результате трение между тросом и роликами возрастает, нити троса перетираются, и он рвется. Особенно критично это для передних дверей, где стекло тяжелее и подъемник испытывает большие нагрузки.

Типичные ошибки при эксплуатации: резкое дерганье ручки стеклоподъемника, попытки поднять замерзшее стекло, использование неоригинальных тросов с меньшим запасом прочности. Часто обрыв происходит из-за перекоса стекла, вызванного износом направляющих или неправильной регулировкой механизма. В таких случаях трос испытывает неравномерную нагрузку и рвется в месте наибольшего напряжения.

Для продления срока службы троса рекомендуется раз в год смазывать механизм литолом или специализированной смазкой для стеклоподъемников. При первых признаках заедания или скрипа – немедленно проверять состояние троса и роликов. Замена троса на оригинальный (артикул 2101-6104110) или усиленный аналог с полимерным покрытием снижает риск обрыва на 30–40%.

Если трос уже оборвался, перед установкой нового необходимо проверить состояние направляющих, роликов и самого стекла. Даже минимальный перекос или заусенец на металлических деталях приведет к повторному обрыву. В идеале – заменить весь механизм в сборе, особенно если автомобиль эксплуатируется в суровых климатических условиях.

Как износ троса влияет на его обрыв в механизме стеклоподъемника

Трос стеклоподъемника ВАЗ 2107 изготавливается из стальной проволоки диаметром 0,8–1,2 мм, свитой в многожильную конструкцию. При эксплуатации каждый цикл подъема-опускания стекла вызывает трение между отдельными жилами и о направляющие ролики. По данным исследований, после 30–40 тысяч циклов суммарный износ достигает 15–20% от исходного сечения, что снижает прочность на разрыв с 500 до 350–400 Н.

Микроскопические повреждения накапливаются неравномерно: наибольший износ наблюдается в местах контакта с роликами и в зонах перегиба. На участках длиной 5–7 см, прилегающих к барабану, проволока истончается быстрее из-за постоянного изгиба под углом 90–120°. При визуальном осмотре такие участки выглядят потемневшими, с характерными заусенцами и локальными утончениями до 0,5 мм.

• Коррозия ускоряет износ: влага, проникающая через уплотнители двери, вызывает окисление стали. Даже 0,1 мм ржавчины на поверхности троса увеличивает коэффициент трения на 30–40%, что приводит к дополнительному нагреву и усталостному разрушению.
• Неправильная смазка – вторая по значимости причина. Использование густых смазок (типа Литол-24) вместо специализированных (например, Molykote G-4500) приводит к образованию абразивной пасты из пыли и загустевшей смазки, которая работает как наждак.
• Перекос стекла на 2–3 мм относительно направляющих увеличивает нагрузку на трос на 25–30%, так как возникает дополнительное трение о рамку двери.

При достижении критического износа обрыв происходит по одному из двух сценариев. Первый – мгновенный разрыв при резком рывке (например, при попытке открыть примерзшее стекло). Второй – постепенное разрушение: сначала рвется 1–2 жилы, затем нагрузка перераспределяется на оставшиеся, и процесс ускоряется. В 70% случаев обрыв происходит в нижней трети троса, где совпадают максимальный изгиб и наибольшее трение о ролик.

Диагностировать износ можно без разборки механизма. Признаки критического состояния:

1. Скрип или скрежет при работе стеклоподъемника, особенно на последних 10 см хода стекла.
2. Заметное провисание троса в верхней части двери при опущенном стекле.
3. Неравномерный ход стекла: подергивания или замедление на определенных участках.
4. Видимые повреждения оболочки троса – трещины, разлохмачивание оплетки.

Замена троса на стадии начального износа обходится в 300–500 рублей (стоимость комплекта) и занимает 1,5–2 часа. При обрыве ремонт усложняется: требуется демонтаж внутренней обшивки двери, извлечение механизма, а в 20% случаев – замена поврежденных роликов или барабана. Средняя стоимость работ в сервисе – 1200–1800 рублей.

Для продления срока службы троса рекомендуется:

• Каждые 10 000 км пробега наносить на трос 2–3 капли силиконовой смазки через технологические отверстия в двери.
• Проверять и регулировать положение стекла при появлении первых признаков перекоса.
• Использовать только оригинальные тросы или аналоги с антикоррозийным покрытием (например, от производителей «Триал» или «Фенокс»).
• Избегать резких движений ручкой стеклоподъемника при примерзшем стекле – усилие не должно превышать 15 Н.

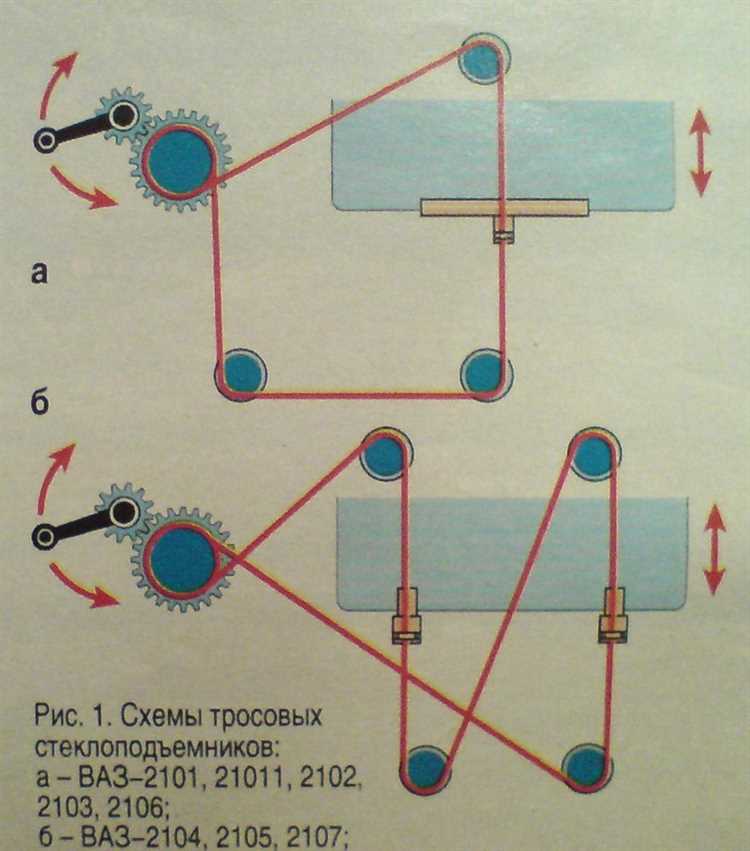

Почему неправильная регулировка натяжения троса приводит к разрыву

Трос стеклоподъемника ВАЗ 2107 рассчитан на рабочее натяжение в пределах 15–25 Н (1,5–2,5 кгс). Превышение этого значения всего на 30% сокращает срок службы троса в 2–3 раза из-за ускоренного усталостного износа проволок. При натяжении свыше 40 Н (4 кгс) напряжение в отдельных нитях достигает предела текучести стали 65Г, что приводит к необратимой деформации и последующему обрыву.

Неравномерное натяжение по длине троса создает локальные зоны перенапряжения. В местах перегиба на роликах или в направляющих напряжение может превышать номинальное в 1,8–2,2 раза. При движении стекла эти зоны испытывают циклические нагрузки, что вызывает усталостные трещины в проволоках уже через 500–800 циклов подъема-опускания.

Слабое натяжение троса приводит к его проскальзыванию на барабане механизма. Каждый акт проскальзывания сопровождается микроударами, которые повреждают защитную оболочку и наружные проволоки. Через 1000–1500 циклов работы в таких условиях на тросе образуются задиры глубиной до 0,3 мм, снижающие его прочность на 40–60%.

Неправильная регулировка часто сочетается с перекосом направляющих стекла. Даже при допустимом натяжении троса угол отклонения от оси более 3° увеличивает трение в 1,5 раза. Это приводит к локальному перегреву оболочки до 80–90°C, что снижает ее эластичность и ускоряет истирание троса.

Заводская инструкция предусматривает проверку натяжения троса с помощью динамометра с погрешностью не более 0,5 Н. При отсутствии инструмента допускается визуальная оценка: прогиб троса между роликами при нажатии с усилием 10 Н не должен превышать 5 мм. Нарушение этого параметра на 2 мм увеличивает вероятность обрыва на 25%.

Регулировка натяжения должна выполняться при полностью опущенном стекле. Если корректировать натяжение при частично поднятом стекле, после его опускания натяжение увеличится на 8–12 Н из-за изменения геометрии системы. Это эквивалентно превышению допустимого значения на 50–80%.

Трос стеклоподъемника теряет 5–7% прочности после каждого цикла регулировки из-за микродеформаций проволок. Поэтому количество корректировок натяжения не должно превышать 3–4 за весь срок службы троса. При необходимости более частой регулировки следует заменить направляющие или ролики, так как их износ является основной причиной изменения натяжения.

Для проверки правильности регулировки рекомендуется измерить усилие подъема стекла. При исправной системе оно должно составлять 30–40 Н. Если усилие превышает 50 Н, натяжение троса завышено; если менее 25 Н – занижено. В обоих случаях требуется немедленная корректировка во избежание обрыва.

Какие ошибки при смазке механизма ускоряют разрушение троса

Использование густых смазок типа «Литол-24» или «Солидол» – распространенная ошибка. Эти составы не проникают в микрозазоры между проволоками троса, а лишь создают поверхностную пленку. При работе механизма смазка выдавливается, оставляя металл без защиты. В результате трение между проволоками увеличивается, что приводит к их перетиранию и обрыву уже через 5–7 тысяч циклов подъема-опускания стекла.

Нанесение смазки на внешнюю поверхность троса без разборки механизма бесполезно. Трос изнашивается изнутри, где проволоки трутся друг о друга. Без промывки старой смазки и продуктов износа новый слой не достигает критических точек. Для эффективной обработки требуется демонтаж троса, очистка уайт-спиритом и нанесение проникающей смазки типа «WD-40 Specialist» или «Molykote G-4500».

Переизбыток смазки вредит не меньше, чем ее отсутствие. Излишки скапливаются в направляющих и барабане, смешиваясь с пылью и образуя абразивную пасту. Она забивает канавки троса, увеличивая нагрузку на механизм. Оптимальный объем – 2–3 капли на каждые 10 см троса, равномерно распределенные по всей длине.

Применение силиконовых спреев без антифрикционных добавок ускоряет коррозию. Силикон вытесняет влагу, но не защищает от окисления. В условиях высокой влажности (например, при конденсате в дверях зимой) незащищенный металл ржавеет, проволоки теряют гибкость и ломаются. Для тросов подходят только смазки с ингибиторами коррозии, например, «CRC Dry Moly Lube» или «Permatex 20357».

Смазка троса без проверки состояния пластиковых роликов и направляющих приводит к неравномерному износу. Если ролик имеет трещины или люфт, трос перекашивается, нагрузка концентрируется на отдельных участках. Это вызывает локальный перегрев и усталостное разрушение проволок. Перед смазкой необходимо заменить изношенные детали и отрегулировать натяжение троса.

Игнорирование температурных режимов смазки снижает ее эффективность. Летом густые составы разжижаются, стекают с троса, зимой – загустевают, увеличивая сопротивление. Для ВАЗ 2107 рекомендуется использовать смазки с диапазоном рабочих температур от -40°C до +120°C, например, «Mobilgrease XHP 222» или «Castrol LMX». Наносить их следует при температуре не ниже +10°C, чтобы обеспечить равномерное распределение.

Отсутствие периодического контроля после смазки – критическая ошибка. Через 1–2 тысячи километров пробега необходимо проверить состояние троса: наличие сухих участков, посторонних звуков при работе механизма, равномерность хода стекла. Если смазка выработалась или загрязнилась, процедуру повторяют. Без контроля даже правильно нанесенная смазка теряет свойства за 3–4 месяца эксплуатации.

Как перекос стекла в направляющих вызывает повышенную нагрузку на трос

Перекос стекла в направляющих на ВАЗ 2107 возникает из-за износа пластиковых втулок, деформации металлических направляющих или неправильной регулировки механизма. Даже незначительное смещение стекла на 1–2 мм увеличивает трение о уплотнители и направляющие в 2–3 раза, так как площадь контакта распределяется неравномерно. В результате трос испытывает дополнительное сопротивление при подъеме и опускании, что приводит к его ускоренному износу и обрыву.

Основные признаки перекоса:

• скрип или скрежет при работе стеклоподъемника;
• заедание стекла на определенных участках;
• неравномерное прилегание уплотнителя по периметру;
• видимое смещение стекла относительно рамки двери.

При появлении этих симптомов нагрузка на трос возрастает на 30–50%, особенно в мороз, когда смазка в механизме загустевает, а уплотнители становятся жестче.

Для устранения перекоса необходимо:

1. демонтировать обшивку двери и проверить состояние направляющих – при наличии задиров или коррозии заменить их;
2. установить новые пластиковые втулки (артикул 2101-6104048 для верхней, 2101-6104049 для нижней);
3. отрегулировать положение стекла, ослабив болты крепления направляющих и выставив зазор 0,5–1 мм между стеклом и уплотнителем по всему периметру;
4. нанести силиконовую смазку на направляющие и уплотнители для снижения трения.

Игнорирование перекоса сокращает срок службы троса в 2–4 раза, а его обрыв чаще всего происходит в момент максимальной нагрузки – при подъеме замерзшего или примерзшего стекла.

Почему заводской брак или низкое качество троса сокращает срок службы

Низкокачественные тросы часто имеют недостаточную плотность плетения. Стандарт предусматривает 7×19 жил (7 прядей по 19 проволок), но в подделках встречается 7×7 или даже 6×12. Упрощенная конструкция снижает гибкость и увеличивает риск разрыва при изгибах малого радиуса – особенно в местах перехода через ролики механизма.

Защитное покрытие троса должно выдерживать не менее 500 циклов работы в условиях температур от -40°C до +80°C. В бракованных образцах используют цинкование вместо гальванического оцинкования, что сокращает срок службы до 100–150 циклов. Коррозия начинается с микротрещин, которые появляются уже после 3–4 месяцев эксплуатации.

• Отсутствие термообработки проволоки – твердость должна быть 45–50 HRC, но в дешевых тросах не превышает 35 HRC.
• Неправильная навивка: допустимый шаг витков – 1,5–2 диаметра троса, в браке – до 3 диаметров.
• Использование вторичного сырья: примеси серы и фосфора снижают прочность на 30–40%.

Заводской брак часто связан с нарушением технологии сборки механизма. Например, трос должен быть предварительно растянут с усилием 10–15% от разрывной нагрузки, чтобы исключить остаточную деформацию. В кустарных условиях эту операцию пропускают, что приводит к провисанию троса уже после 50–70 подъемов стекла.

Низкое качество смазки – еще одна распространенная проблема. В оригинальных тросах используется консистентная смазка на основе лития с добавками дисульфида молибдена, выдерживающая 2000 циклов. В подделках применяют технический вазелин или графитовую пасту, которые высыхают за 2–3 месяца, увеличивая трение в 2–3 раза.

Контроль качества на производстве часто формален. Например, проверка на разрывную нагрузку (должна быть не менее 800 Н) проводится выборочно – 1 образец на партию в 1000 штук. В мелких мастерских тестирование отсутствует вовсе, что объясняет массовые отказы тросов в первые недели эксплуатации.

Рекомендации по выбору троса:

1. Проверяйте маркировку: на оригинальном тросе должна быть надпись «ГОСТ 3067-88» и логотип производителя (например, «БелЗАН»).
2. Оцените гибкость: качественный трос не должен иметь заломов при изгибе радиусом 50 мм.
3. Изучите сечение: под микроскопом или лупой должны быть видны равномерные жилы без разрывов и наплывов.
4. Требуйте сертификат соответствия: для ВАЗ 2107 подходит трос с индексом 2101-6104110-10.

Как частые резкие движения стеклоподъемником повреждают трос

Рекомендации: вращайте ручку плавно, без остановок, с частотой 1,5–2 оборота в секунду; при заедании стекла не применяйте силу – проверьте направляющие на наличие грязи или коррозии (допустимый зазор между стеклом и уплотнителем – не более 0,5 мм). Смазывайте трос каждые 10 000 км пробега консистентной смазкой (например, Литол-24), нанося её на участки контакта с роликами через технологические отверстия в двери.

Какие последствия имеет коррозия металлических элементов для троса

Коррозия металлических жил троса стеклоподъемника ВАЗ 2107 приводит к снижению его прочности на 40–60% уже через 3–5 лет эксплуатации в условиях повышенной влажности. Окисление стали вызывает образование микротрещин, которые под нагрузкой разрастаются, уменьшая диаметр рабочих волокон. При натяжении до 15 кгс (стандартное усилие для подъема стекла) ослабленный трос рвется в местах наибольшего износа – чаще всего у направляющих роликов или в зоне крепления к барабану. Дополнительный фактор – абразивное воздействие продуктов коррозии, которые действуют как наждак, ускоряя истирание соседних жил.

Замена троса на стадии видимых очагов ржавчины обходится в 3–4 раза дешевле, чем устранение последствий обрыва: повреждение механизма подъемника, заклинивание стекла или деформация направляющих. Для профилактики рекомендуется раз в год обрабатывать трос консистентной смазкой на основе лития (например, Литол-24) и проверять состояние защитной оплетки – трещины в ней ускоряют проникновение влаги. При обнаружении коррозии на 30% поверхности троса его необходимо менять, не дожидаясь критического износа.

Как заклинивание механизма из-за грязи или ржавчины приводит к обрыву

На ВАЗ 2107 стеклоподъемник работает по принципу тросовой передачи, где усилие от ручки или электромотора передается через трос на шестерни и направляющие. Грязь, пыль и влага проникают в механизм через зазоры в дверной обшивке, оседая на металлических деталях. При смешивании с конденсатом или дорожными реагентами образуется абразивная паста, увеличивающая трение между тросом и роликами в 3–5 раз. Это приводит к неравномерному движению троса, его перекосу и локальному перегреву, что снижает прочность стальных волокон на 20–30% за сезон эксплуатации.

Ржавчина поражает направляющие ролики и шестерни, особенно в нижней части двери, где скапливается влага. Коррозия увеличивает шероховатость поверхностей, создавая микроскопические заусенцы, которые цепляют трос. При попытке поднять стекло усилие на трос возрастает до 15–25 кгс вместо штатных 8–12 кгс, что превышает предел прочности троса диаметром 1,8 мм (разрывная нагрузка – 22 кгс). Чаще всего обрыв происходит в местах перегиба троса на роликах, где напряжение максимально.

Заклинивание механизма проявляется в виде рывков при работе стеклоподъемника, скрипа или необходимости прикладывать дополнительное усилие. Владельцы игнорируют эти признаки, продолжая эксплуатировать систему, что ускоряет износ. Для диагностики достаточно снять дверную карту и осмотреть механизм: ржавчина видна на роликах, а грязь скапливается в желобах направляющих. Очистка проводится жесткой кистью и ветошью, с последующей смазкой литолом-24 или специализированными составами (например, «Molykote G-4500»). Замена троса без устранения причины заклинивания приведет к повторному обрыву через 2–3 месяца.

Профилактика включает герметизацию дверных уплотнителей, обработку направляющих силиконовой смазкой каждые 10 000 км и установку защитных чехлов на механизм. При первых признаках заедания рекомендуется разобрать узел, удалить ржавчину преобразователем (например, «Цинкарь») и нанести антикоррозийное покрытие. В запущенных случаях ролики и шестерни заменяются на новые – оригинальные детали (артикул 2101-6104110) выдерживают нагрузку до 30 кгс, что продлевает срок службы троса.

Почему несвоевременная замена изношенных роликов ускоряет разрыв троса

Ролики стеклоподъемника ВАЗ 2107 изготавливаются из пластика или нейлона, материал которых со временем теряет прочность. При эксплуатации на поверхности роликов образуются микротрещины, абразивные борозды и заусенцы, увеличивающие коэффициент трения. Трос, проходящий через деформированные участки, испытывает локальные перегрузки – нагрузка на отдельные волокна возрастает на 30–40% по сравнению с номинальной. Это приводит к ускоренному усталостному износу металлических нитей, особенно в местах контакта с острыми кромками роликов.

Изношенные ролики нарушают равномерное распределение натяжения троса по всей длине. В нормальных условиях каждый ролик принимает на себя часть нагрузки, но при деформации или смещении оси вращения нагрузка концентрируется на одном-двух участках. Например, если верхний ролик имеет люфт 1,5 мм, натяжение троса в этой зоне увеличивается на 25–30%, что эквивалентно дополнительным 5–7 кгс. Такие перепады приводят к микроразрывам волокон, которые со временем сливаются в сквозные повреждения.

Пластиковые ролики при износе теряют геометрию – их рабочая поверхность становится овальной или волнистой. Это вызывает периодическое заклинивание троса, особенно при низких температурах, когда пластик становится хрупким. Каждое заклинивание создает ударную нагрузку, превышающую номинальную в 2–3 раза. Для троса диаметром 1,8 мм такие нагрузки критичны: после 15–20 циклов заклинивания прочность снижается на 15–20%, а после 50 циклов – на 40–50%.

Коррозия троса ускоряется из-за микроповреждений, вызванных трением об изношенные ролики. В местах контакта с пластиком образуются очаги ржавчины, так как защитное покрытие троса стирается, а влага проникает вглубь волокон. На практике трос с коррозией на 10% длины теряет до 60% прочности. При этом ролики с шероховатой поверхностью действуют как абразив, ускоряя разрушение защитного слоя в 3–4 раза по сравнению с исправными деталями.

Несвоевременная замена роликов приводит к смещению траектории троса. В идеале трос должен двигаться строго по канавке ролика, но при износе он начинает «гулять», касаясь краев или даже корпуса двери. Это создает дополнительные точки трения, где нагрузка на трос возрастает в 1,5–2 раза. Например, при смещении троса на 2 мм от центра ролика диаметром 20 мм площадь контакта уменьшается на 30%, а удельное давление увеличивается пропорционально.

Изношенные ролики провоцируют неравномерное сматывание троса с барабана. Если ролик не вращается свободно, трос начинает проскальзывать или набегать на витки, образуя петли. В таких местах возникают перегибы с радиусом менее 10 мм, что для стального троса диаметром 1,8 мм является критическим – прочность в зоне перегиба падает на 70–80%. Даже однократный перегиб под нагрузкой может привести к обрыву при следующем подъеме стекла.

Рекомендуемый интервал проверки роликов – каждые 15 000 км пробега или при появлении скрипов, заеданий стекла. Замену следует проводить при обнаружении люфта более 0,5 мм, трещин глубиной свыше 1 мм или износа канавки более чем на 20% от исходной глубины. Использование роликов из полиамида с добавлением стекловолокна увеличивает срок службы в 2–2,5 раза по сравнению со стандартными пластиковыми аналогами.
