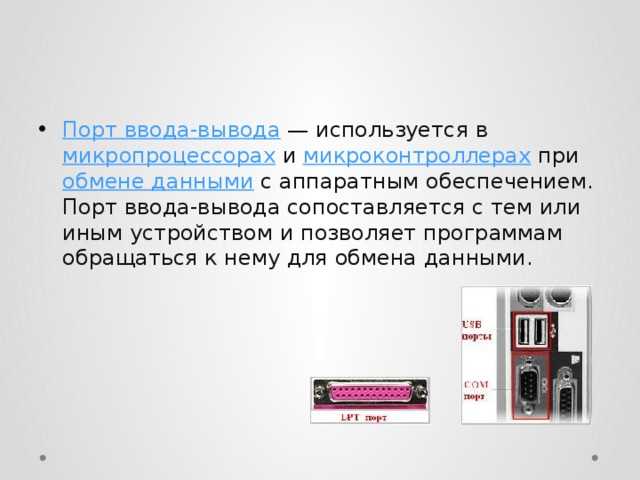

Принцип работы портов основан на регистрах, которые делятся на три типа: регистры данных (для передачи информации), регистры состояния (для контроля готовности устройства) и регистры управления (для настройки режимов работы). Например, в последовательном порте UART регистр данных хранит байт для передачи, регистр состояния сигнализирует о готовности к приему нового байта, а регистр управления задает скорость передачи и формат кадра. Ошибки при настройке этих регистров (например, неверная скорость или бит четности) приводят к потере данных или сбоям в работе устройства.
При разработке драйверов или низкоуровневого ПО важно учитывать специфику конкретного порта. Так, для параллельного порта (LPT) критически важна правильная настройка линий управления (STROBE, ACK), иначе данные могут быть переданы некорректно. В случае USB-портов необходимо соблюдать протоколы передачи (например, Bulk для больших объемов данных или Interrupt для периодических обновлений), иначе устройство не будет распознано системой. Для минимизации ошибок рекомендуется использовать документацию производителя (например, datasheet контроллера) и тестировать работу портов на реальном оборудовании, а не только в эмуляторах.
Для эффективной работы с портами критически важно учитывать временные задержки и протоколы обмена. Например, при инициализации UART (COM-порта) необходимо задать скорость передачи (9600–115200 бод), бит четности и стоп-биты через регистры управления (LCR, DLL, DLM). В современных системах прямой доступ к портам часто блокируется на уровне ОС, поэтому используются драйверы (например, /dev/ttyS* в Linux) или API (WinAPI’s CreateFile для COM-портов). При разработке низкоуровневого ПО рекомендуется применять ассемблерные вставки или библиотеки типа libserialport, а также проверять доступность портов через команды lspci (Linux) или Device Manager (Windows). Избегайте конфликтов IRQ и адресов, особенно в legacy-системах, где порты разделяют ресурсы.
| Тип устройства | Пример порта | Назначение | Рекомендации по работе |
|---|---|---|---|
| Последовательный порт (UART) | COM1: 0x3F8–0x3FF | Передача данных по RS-232 | Настройте скорость (baud rate) и формат кадра (8N1) через регистры LCR (0x3FB) и DLL/DLM (0x3F8/0x3F9). Используйте прерывание IRQ4 для асинхронного приема. |
| Параллельный порт (LPT) | LPT1: 0x378–0x37F | Проверяйте бит занятости (бит 7 порта 0x379) перед записью в порт данных (0x378). Для ECP/EPP используйте расширенные режимы через регистры 0x37A. | |
| Контроллер DMA | 0x000–0x00F (8237) | Прямой доступ к памяти | Инициализируйте канал DMA (например, канал 2 для гибких дисков) через регистры адреса (0x04–0x07) и счетчика (0x05–0x06). Убедитесь, что страницы памяти (0x81–0x8F) настроены корректно. |
При работе с портами учитывайте особенности архитектуры: в x86 для доступа к портам используются инструкции IN/OUT, а в ARM – memory-mapped I/O. Для защиты от конфликтов адресов применяйте механизмы PnP (Plug and Play) или ручную конфигурацию через BIOS/UEFI. В современных системах прямая работа с портами часто заменяется драйверами, но знание низкоуровневых механизмов критично для отладки и разработки встраиваемых систем.
Основные типы портов: параллельные, последовательные и специализированные
Параллельные порты передают данные одновременно по нескольким линиям, что обеспечивает высокую скорость обмена. Классический пример – порт LPT (IEEE 1284), использовавшийся для подключения принтеров и сканеров. Он работал с 8-битной шиной данных, достигая скорости до 1,5 МБ/с в режиме EPP/ECP. Современные системы редко применяют параллельные интерфейсы из-за ограничений: высокое энергопотребление, сложность масштабирования и чувствительность к помехам на длинных кабелях. Однако в промышленных контроллерах и специализированных устройствах они сохраняют актуальность благодаря простоте реализации и детерминированной задержке передачи.
Последовательные порты передают данные побитно по одной или двум линиям, что снижает количество проводников и упрощает кабельную инфраструктуру. Наиболее распространённые стандарты:
- UART – асинхронный интерфейс с минимальными аппаратными требованиями, часто используется в микроконтроллерах (скорость до 115 200 бит/с).
- USB – универсальный стандарт с поддержкой горячего подключения, версии 3.2 Gen 2×2 обеспечивают пропускную способность до 20 Гбит/с.
- SATA – специализирован для накопителей, версия 3.0 достигает 6 Гбит/с с низкой задержкой.
- PCIe – последовательный интерфейс с топологией «точка-точка», версия 6.0 поддерживает 64 ГТ/с на линию (до 256 ГБ/с в x16-конфигурации).
Последовательные порты доминируют в современных системах благодаря балансу скорости, надёжности и масштабируемости. Для критичных приложений рекомендуется выбирать интерфейсы с аппаратным контролем ошибок (например, PCIe с CRC) и поддержкой изохронной передачи (USB Audio).
Специализированные порты разрабатываются для узких задач, где стандартные решения неэффективны. Примеры:
- HDMI – передаёт несжатое видео и аудио (до 48 Гбит/с в версии 2.1), поддерживает защиту контента HDCP.
- DisplayPort – альтернатива HDMI с открытым стандартом, версия 2.1 обеспечивает 80 Гбит/с для 16K-дисплеев.
- CAN – используется в автомобильной электронике, обеспечивает устойчивость к помехам и детерминированную передачу (до 1 Мбит/с).
- I²C – двухпроводной интерфейс для связи микросхем на плате, скорость до 5 Мбит/с (Fast-mode Plus).
- SPI – полнодуплексный интерфейс с отдельными линиями тактирования и выбора ведомого, скорость до 100 Мбит/с.
При выборе специализированного порта учитывайте требования к пропускной способности, дальности связи и совместимости с периферией. Например, для промышленных датчиков предпочтителен CAN или RS-485, а для высокоскоростных накопителей – NVMe (PCIe). Избегайте использования универсальных портов (USB) в задачах, где критичны задержки или надёжность (например, в системах реального времени).
Регистры портов: назначение и способы адресации в микроконтроллерах
Процесс передачи данных через порт на примере UART и SPI
UART (Universal Asynchronous Receiver/Transmitter) передает данные последовательно без тактового сигнала, используя два провода: TX (передача) и RX (прием). Каждый байт обрамляется стартовым (лог. 0) и стоповым (лог. 1) битами, а скорость обмена задается заранее согласованной частотой (например, 9600, 115200 бод). Для корректной работы устройства должны быть настроены на одинаковые параметры: количество бит данных (обычно 8), контроль четности (опционально) и количество стоповых бит (1 или 2). Пример: микроконтроллер STM32 отправляет символ «A» (0x41) по UART с настройками 8N1 (8 бит данных, без четности, 1 стоп-бит) – на линии TX формируется последовательность 0-1-0-0-0-0-0-1-0-1.
SPI (Serial Peripheral Interface) работает синхронно с тактовым сигналом (SCLK), используя четыре линии: MOSI (Master Out Slave In), MISO (Master In Slave Out), SS/CS (выбор ведомого) и SCLK. Ведущее устройство генерирует тактовые импульсы, определяя момент считывания данных на фронте или спаде сигнала (режим CPOL/CPHA). Например, при частоте SCLK 1 МГц и режиме 0 (CPOL=0, CPHA=0) данные передаются по фронту тактового сигнала. Для обмена 16-битным словом ведущий активирует линию CS ведомого, отправляет 16 тактовых импульсов и деактивирует CS. Типичная скорость – до 10 Мбит/с, но зависит от длины проводов и помех.
Ключевое отличие UART от SPI – отсутствие синхронизации в первом, что требует точной настройки скорости на обоих концах линии. В UART ошибки возникают при расхождении частот более чем на 5%, тогда как SPI устойчив к таким отклонениям благодаря тактовому сигналу. Однако SPI требует отдельной линии CS для каждого ведомого устройства, что увеличивает количество проводов в многокомпонентных системах. Для надежной работы SPI рекомендуется использовать короткие провода (до 30 см) и согласованные сопротивления (например, 33 Ом на линиях MOSI/MISO/SCLK) для подавления отражений сигнала.
При выборе интерфейса учитывайте требования к скорости и количеству устройств: UART подходит для простых асинхронных соединений (например, GPS-модули), а SPI – для высокоскоростного обмена с периферией (флэш-память, дисплеи). Для UART критична стабильность кварцевого резонатора (допуск ±50 ppm), а для SPI – правильная разводка земли и питания, чтобы избежать помех на тактовой линии. В системах с низким энергопотреблением UART предпочтительнее из-за отсутствия тактового сигнала, но SPI выигрывает в скорости и детерминированности передачи.
Настройка направления работы портов: вход, выход и двунаправленный режим
Направление работы порта определяется регистрами управления, специфичными для каждого микроконтроллера. В большинстве архитектур (AVR, STM32, PIC) за конфигурацию отвечают регистры DDRx (Data Direction Register) или GPIOx_MODER (для STM32). Для установки порта в режим входа бит соответствующего пина сбрасывается в 0, для выхода – устанавливается в 1. Например, в AVR для порта B команда DDRB = 0x0F; переводит младшие 4 пина в выход, старшие – во вход. В STM32 двунаправленный режим реализуется через альтернативные функции (AF) или открытый сток (Open-Drain), где пин может как принимать, так и выдавать сигналы, но требует внешнего подтягивающего резистора.
- Входной режим: используйте для считывания состояния кнопок, датчиков или сигналов с других устройств. Обязательно подключайте подтягивающие резисторы (
PULL-UPилиPULL-DOWN) через регистрыPORTx(AVR) илиGPIOx_PUPDR(STM32), чтобы избежать плавающего потенциала. Для аналоговых входов (например, АЦП) переключайте пин в режимGPIO_MODE_ANALOG. - Выходной режим: применяйте для управления светодиодами, реле или передачи данных. Убедитесь, что ток нагрузки не превышает предельных значений порта (обычно 20–40 мА на пин, до 200 мА на весь порт). Для мощных нагрузок используйте транзисторные ключи или драйверы.
- Двунаправленный режим: актуален для шинных протоколов (I²C, 1-Wire) или мультиплексированных интерфейсов. В STM32 настройте пин в режим
GPIO_MODE_AF_OD(открытый сток) и выберите альтернативную функцию черезGPIOx_AFR. В AVR двунаправленный режим реализуется программно: переключайтеDDRxдинамически, но учитывайте задержки на переключение (1–2 такта).
