Из за чего греется двигатель 380

Перегрев электродвигателя на 380 В – распространенная проблема, приводящая к снижению КПД, ускоренному износу обмоток и выходу из строя подшипников. Критическая температура для большинства асинхронных двигателей составляет 120–130°C, при превышении которой начинается деградация изоляции класса F или H. Основные причины делятся на три группы: электрические неисправности, механические нагрузки и нарушения условий эксплуатации. Каждая из них требует специфического подхода к диагностике и устранению.

Электрические причины включают дисбаланс фазных напряжений, превышающий ±5% от номинала, и обрыв одной из фаз. При обрыве ток в оставшихся фазах возрастает на 73%, что приводит к перегреву обмоток за 10–15 минут работы. Другой фактор – короткое замыкание между витками, при котором локальный нагрев может достигать 200°C даже при штатной нагрузке. Для выявления используют мегомметр (сопротивление изоляции должно быть не менее 0,5 МОм) и токовые клещи для проверки симметрии фазных токов.

Механические причины связаны с повышенным трением в подшипниках или несоосностью валов. Износ подшипников на 0,1 мм увеличивает потребляемый ток на 5–7%, а перекос валов на 0,05 мм/м – на 10–15%. Температура подшипникового узла не должна превышать 95°C; при превышении требуется замена смазки (для консистентных смазок – каждые 4000 часов работы) или подшипников. Вибрационный анализ с порогом 4,5 мм/с (для двигателей мощностью до 30 кВт) помогает выявить дефекты на ранней стадии.

Нарушения условий эксплуатации часто игнорируются, но их влияние критично. Превышение номинальной нагрузки на 20% сокращает срок службы изоляции в 2 раза. Загрязнение вентиляционных каналов пылью или маслом снижает теплоотдачу на 30–40%, а работа в условиях повышенной температуры окружающей среды (выше 40°C) требует снижения нагрузки на 1% на каждый градус. Для двигателей с принудительным охлаждением проверяют расход воздуха: он должен составлять 0,1 м³/мин на 1 кВт мощности. Решения включают установку дополнительных фильтров, регулировку нагрузки и использование термодатчиков с порогом срабатывания 110°C.

Как проверить качество электропитания и его влияние на перегрев

Перегрев двигателя на 380 В часто связан с отклонениями параметров электропитания. Первым шагом проверьте напряжение между фазами с помощью мультиметра или анализатора качества электроэнергии. Допустимое отклонение от номинала – не более ±5% (361–399 В). Превышение этого диапазона увеличивает ток, вызывая дополнительный нагрев обмоток. Особое внимание уделите асимметрии фаз: разница напряжений между ними не должна превышать 2% (≈7,6 В). При больших значениях возникает перекос, ведущий к неравномерной нагрузке и локальному перегреву.

Измерьте гармонические искажения (THD) тока и напряжения. Для двигателей THD напряжения не должен превышать 5%, тока – 10%. Высокие гармоники (особенно 5-я и 7-я) увеличивают потери в стали и меди, повышая температуру на 10–15°C даже при номинальной нагрузке. Используйте анализатор с функцией спектрального анализа для выявления источников искажений: частотные преобразователи, сварочные аппараты или нелинейные нагрузки. При THD >8% установите пассивные или активные фильтры гармоник.

• Проверьте частоту сети: отклонение более ±0,5 Гц (49,5–50,5 Гц) снижает эффективность охлаждения двигателя из-за изменения скорости вращения вентилятора. Используйте осциллограф для фиксации кратковременных провалов или всплесков напряжения (свыше 10% от номинала), которые могут вызывать переходные процессы и дополнительный нагрев.
• Оцените стабильность питания под нагрузкой: запустите двигатель и замерьте падение напряжения на клеммах. Допустимое значение – не более 3% от номинала. Если падение превышает 5%, проверьте сечение кабелей, контакты автоматов и пускателей, а также состояние трансформатора.
• Зафиксируйте температуру обмоток при работе под нагрузкой с помощью тепловизора или термопар. Превышение на 10°C над паспортными значениями указывает на проблемы с питанием или охлаждением. Сравните показания с данными при питании от стабильного источника (например, генератора).

Неисправности обмоток статора и их диагностика мультиметром

Обмотки статора – ключевой элемент электродвигателя на 380 В, подверженный коротким замыканиям, обрывам и межвитковым замыканиям. Короткое замыкание на корпус (пробой изоляции) возникает при повреждении лаковой изоляции проводников, что приводит к утечке тока и перегреву. Обрыв обмотки – следствие механических повреждений или перегрузок, вызывающих локальный перегрев и разрушение провода. Межвитковое замыкание (МВЗ) – наиболее коварная неисправность: витки одной фазы замыкаются между собой, снижая сопротивление участка и увеличивая ток, что ведет к перегреву без явных внешних признаков.

Диагностика мультиметром требует точных измерений и сравнения с паспортными данными двигателя. Порядок действий:

1. Диагностика межвиткового замыкания: косвенный метод – измерение тока холостого хода. Подключите двигатель к сети 380 В и измерьте ток каждой фазы токоизмерительными клещами. Превышение тока на 20–30% относительно номинального (указанного на шильдике) свидетельствует о МВЗ. Для точной локализации используйте специализированный прибор – тестер обмоток.

При обнаружении неисправности обмотки ремонт возможен только при частичных повреждениях (например, локальный пробой изоляции). В большинстве случаев требуется перемотка статора: демонтаж поврежденных катушек, намотка новых с соблюдением количества витков и сечения провода, пропитка лаком и сушка. После ремонта обязательна повторная диагностика мультиметром и мегаомметром, а также проверка под нагрузкой. Для профилактики перегрева контролируйте температуру обмоток (не выше 120°C для класса изоляции F), избегайте длительных перегрузок и регулярно проверяйте сопротивление изоляции.

Роль подшипников в перегреве и методы их проверки без разборки

Подшипники электродвигателей на 380 В – критически уязвимый узел, напрямую влияющий на тепловой режим. При износе или недостаточной смазке коэффициент трения возрастает до 0,15–0,25 (вместо нормативных 0,001–0,005), что приводит к локальному нагреву до 120–150°C. В закрытых подшипниках с пластичной смазкой перегрев ускоряет окисление масла, образуя абразивные частицы размером 5–20 мкм. Эти частицы увеличивают износ дорожек качения на 30–50% за 1000 часов работы, создавая замкнутый цикл деградации. Особенно опасен перекос внутреннего кольца относительно вала – даже при отклонении в 0,02 мм радиальная нагрузка распределяется неравномерно, вызывая пиковые температуры в зоне контакта.

Первичный признак проблем – повышение вибрации на частотах 0,42×n и 0,58×n (где n – частота вращения вала). Для диагностики без разборки используют виброанализатор с датчиком, закреплённым на корпусе подшипникового щита. Амплитуда виброскорости свыше 4,5 мм/с на частоте 0,42×n указывает на износ сепаратора или тел качения. При этом спектр вибрации содержит гармоники с шагом 0,05×n – признак выкрашивания металла. Для двигателей мощностью 11–75 кВт допустимый уровень вибрации по ГОСТ ИСО 10816-3 не должен превышать 2,8 мм/с в зоне подшипника.

Метод ударных импульсов позволяет оценить состояние подшипника по амплитуде высокочастотных колебаний (20–40 кГц). Прибор типа SPM HD фиксирует пиковые значения в децибелах: 20–25 дБ – норма, 26–35 дБ – начальный износ, свыше 36 дБ – критическое состояние. Измерения проводят на холостом ходу и под нагрузкой: разница более 8 дБ свидетельствует о неравномерном износе или недостаточной смазке. Для двигателей с частотой вращения 1500 об/мин пороговое значение – 32 дБ.

Термографический контроль выявляет перегрев подшипниковых узлов с точностью до 0,1°C. Тепловизор фиксирует температурный градиент: превышение на 10–15°C относительно корпуса двигателя указывает на трение в подшипнике. Критическая температура для стандартных подшипников с пластичной смазкой – 90°C (кратковременно до 110°C). При использовании синтетических смазок порог повышается до 120°C, но требует контроля вязкости: снижение на 20% от паспортного значения ускоряет износ в 3–4 раза. Измерения проводят через 30 минут после запуска при стабильной нагрузке.

Акустическая диагностика основана на анализе шумов в диапазоне 2–10 кГц. Спектрограмма исправного подшипника содержит равномерный шум без пиков; появление дискретных частот с амплитудой выше 5 дБ над фоном сигнализирует о дефектах. Для двигателей 380 В характерны частоты: 4,9×n (износ наружного кольца), 3,1×n (внутреннего кольца), 0,6×n (тел качения). Приборы типа Fluke 805 измеряют уровень шума в децибелах: свыше 85 дБ на расстоянии 1 м – признак необходимости замены подшипника. Метод эффективен для двигателей мощностью до 55 кВт при частоте вращения не менее 750 об/мин.

Загрязнение вентиляционных каналов: очистка и профилактика

Вентиляционные каналы электродвигателей на 380 В засоряются пылью, масляными отложениями и металлической стружкой, снижая эффективность охлаждения на 30–50%. При накоплении слоя загрязнений толщиной 2–3 мм теплоотдача падает критически, что приводит к росту температуры обмоток на 15–25°C. Особенно уязвимы двигатели с классом защиты IP23 и ниже, где каналы открыты для прямого попадания частиц. Регулярная проверка состояния вентиляционных отверстий – каждые 500 моточасов для оборудования в запыленных условиях (например, деревообработка, металлообработка) – позволяет предотвратить перегрев.

Очистка каналов проводится сжатым воздухом под давлением 4–6 бар или промышленным пылесосом с HEPA-фильтром. Для удаления масляных отложений используют растворители на основе изопропилового спирта или специализированные составы (например, CRC Lectra-Clean). Важно соблюдать последовательность: сначала удалить крупные частицы, затем обработать поверхности растворителем, избегая попадания жидкости на обмотки. После очистки проверяют сопротивление изоляции мегомметром – оно должно быть не ниже 1 МОм для двигателей мощностью до 100 кВт.

Профилактика включает установку фильтров грубой очистки на всасывающие отверстия (например, сетчатые фильтры с ячейкой 0,5–1 мм) и герметизацию подшипниковых узлов для предотвращения попадания смазки в каналы. В агрессивных средах (химические производства, литейные цеха) применяют двигатели с повышенным классом защиты (IP55 и выше) и принудительной вентиляцией. Контроль температуры подшипников с помощью термодатчиков (например, PT100) позволяет выявлять засорение каналов на ранней стадии – превышение температуры на 10°C над нормой сигнализирует о необходимости внеплановой очистки.

Неправильный выбор мощности двигателя для нагрузки: расчет и корректировка

Двигатель мощностью 15 кВт, работающий на нагрузке 18 кВт, перегревается за 20–30 минут из-за превышения номинального тока на 20–25%. При длительной эксплуатации в таком режиме обмотки статора нагреваются до 120–130°C, что сокращает срок службы изоляции в 3–4 раза. Для проверки соответствия мощности нагрузке используют формулу: P_нагр = √3 × U × I × cosφ, где U – линейное напряжение (380 В), I – фактический ток, cosφ – коэффициент мощности (обычно 0,8–0,9 для асинхронных двигателей). Если расчетное значение превышает паспортную мощность на 10% и более, требуется замена двигателя или снижение нагрузки.

При выборе двигателя для насосов или вентиляторов учитывают не только номинальную мощность, но и пусковые характеристики. Например, центробежный насос с рабочим моментом 50 Н·м при запуске требует кратковременного увеличения мощности на 150–200%. Двигатель 11 кВт с пусковым моментом 1,8 от номинального справится с задачей, а 7,5 кВт – нет, даже если средняя нагрузка не превышает 6 кВт. Для таких случаев применяют двигатели с повышенным пусковым моментом (серия АИРМ) или частотные преобразователи, снижающие пусковые токи на 40–60%.

Корректировка мощности возможна без замены двигателя при использовании редукторов или изменения передаточного числа. Например, двигатель 30 кВт, работающий на конвейере с нагрузкой 22 кВт, можно оптимизировать, увеличив передаточное отношение редуктора с 1:5 до 1:6. Это снизит требуемую мощность на валу до 18–19 кВт, устранив перегрев. Однако такой метод применим только при запасе по крутящему моменту – если двигатель уже работает на пределе по моменту (например, 150 Н·м при паспортных 160 Н·м), редуктор не поможет.

Для точного подбора мощности используют данные о реальной нагрузке, полученные с помощью анализаторов сети или токовых клещей. Например, если двигатель 22 кВт потребляет 45 А при номинальных 42 А, а cosφ падает до 0,75, фактическая мощность нагрузки составит 22,3 кВт. В таких случаях рекомендуется либо заменить двигатель на 30 кВт, либо установить систему охлаждения с принудительной вентиляцией, что позволит эксплуатировать его при перегрузке до 10% без критического перегрева. Однако это временное решение – при первой возможности двигатель следует заменить.

При проектировании новых систем расчет мощности ведут с запасом 15–20% для компенсации возможных пиковых нагрузок и износа оборудования. Например, для дробилки с расчетной мощностью 37 кВт выбирают двигатель 45 кВт. Если запас отсутствует, уже через 6–12 месяцев эксплуатации из-за износа подшипников и увеличения трения нагрузка может вырасти на 8–12%, что приведет к перегреву. Восстановление работоспособности потребует либо капитального ремонта механизма, либо установки более мощного двигателя – оба варианта дороже первоначального правильного выбора.

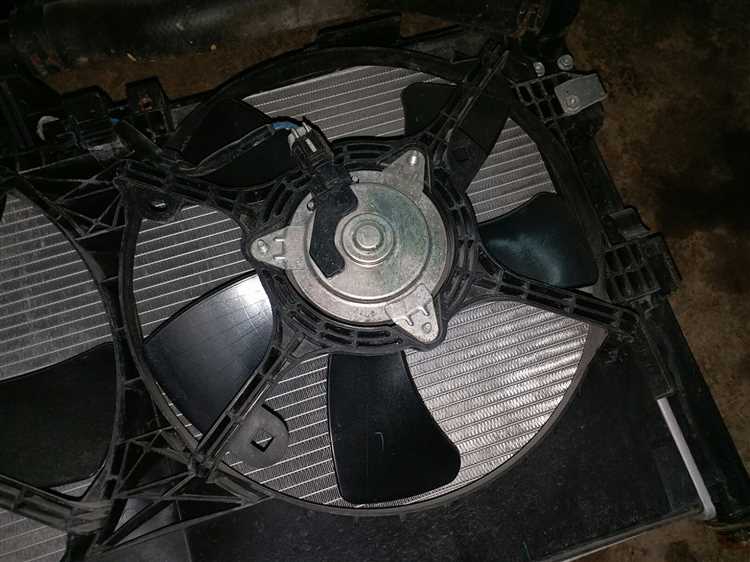

Проблемы с системой охлаждения: проверка вентилятора и радиатора

Перегрев электродвигателя на 380 В часто вызван неисправностями вентилятора или засорением радиатора. Вентилятор должен запускаться при температуре обмоток выше 70–80°C (зависит от модели). Проверьте его работоспособность мультиметром: сопротивление обмотки должно составлять 10–50 Ом, а между корпусом и клеммами – бесконечность. Если вентилятор не вращается при подаче напряжения, замените его или проверьте цепь питания, включая термоконтакты и реле.

Радиатор теряет эффективность при загрязнении рёбер пылью, маслом или металлической стружкой. Очистите его сжатым воздухом (давление 4–6 бар) или промойте водой с нейтральным моющим средством, избегая повреждения пластин. Проверьте целостность рёбер: деформация более 20% площади снижает теплоотдачу на 30–40%. При сильных повреждениях замените радиатор – ремонт пайкой не всегда надёжен.

Неправильная установка вентилятора ухудшает обдув. Расстояние между лопастями и радиатором должно быть 5–15 мм: слишком близкое расположение создаёт турбулентность, слишком дальнее – снижает КПД. Проверьте направление вращения: лопасти должны втягивать воздух через радиатор, а не наоборот. Для трёхфазных двигателей используйте вентиляторы с частотой вращения не менее 1400 об/мин при номинальной нагрузке.

Термодатчики и реле защиты часто срабатывают ложно из-за окисления контактов или неверной настройки. Проверьте порог срабатывания датчика: для большинства двигателей он составляет 90–100°C. При необходимости откалибруйте или замените его. Убедитесь, что реле не блокирует вентилятор из-за кратковременных скачков тока – установите задержку срабатывания 5–10 секунд.

Перегрузка по току: как настроить защиту и избежать перегрева

Перегрузка по току в электродвигателях на 380 В возникает при превышении номинального значения тока на 10–50% в течение длительного времени. Для асинхронных двигателей мощностью 15–30 кВт допустимый ток перегрузки составляет 1,1–1,2 от номинала не более 2 минут. Превышение этих параметров приводит к росту температуры обмоток на 8–12°C за каждую минуту работы в аварийном режиме, что ускоряет деградацию изоляции.

Основные причины перегрузки:

• Неправильный выбор двигателя – мощность ниже требуемой на 20% и более.
• Механические заклинивания в приводе (например, износ подшипников или перекос вала).
• Падение напряжения в сети ниже 360 В, что увеличивает ток на 5–15% при той же нагрузке.
• Несимметрия фаз – разница напряжений между фазами более 5% вызывает рост тока в одной из обмоток.

Для защиты от перегрузки используют тепловые реле (ТР) или электронные реле перегрузки (ЭРП). Тепловые реле настраивают на ток срабатывания 1,05–1,2 от номинального, с выдержкой времени 10–30 секунд. Например, для двигателя с номинальным током 45 А реле должно срабатывать при 47–54 А. ЭРП позволяют точнее регулировать параметры: время срабатывания можно задать от 1 до 60 секунд с шагом 0,1 с.

Автоматические выключатели с тепловым и электромагнитным расцепителем (тип D или K) подбирают по току отсечки. Для двигателей 380 В с номинальным током до 100 А используют автоматы с уставкой 10–12 In. Например, для тока 63 А выбирают автомат на 63 А с характеристикой D (срабатывание при 10–20 In). Важно: автомат не защищает от длительных перегрузок до 1,5 In – для этого нужны дополнительные устройства.

Частотные преобразователи (ЧП) позволяют ограничивать ток на уровне 1,5–2 In с точностью до 1%. Современные модели поддерживают функцию «тепловая модель двигателя», которая отслеживает нагрев обмоток в реальном времени. При превышении температуры на 10°C от расчетной ЧП снижает частоту или останавливает двигатель. Для двигателей с принудительным охлаждением порог срабатывания можно увеличить на 15–20%.

Практическая настройка защиты:

1. Измерьте фактический ток двигателя под нагрузкой с помощью токовых клещей. Сравните с паспортными данными.
2. Установите тепловое реле или ЭРП на ток 1,1 In. Для двигателей с частыми пусками (более 10 в час) увеличьте уставку до 1,15 In.
3. Настройте время срабатывания: 10–15 с для двигателей до 10 кВт, 20–30 с для двигателей 10–50 кВт.
4. Проверьте симметрию фаз. Разница токов между фазами не должна превышать 5%.
5. При использовании ЧП активируйте функцию ограничения тока и настройте тепловую модель по паспортным данным двигателя.

Дополнительные меры предотвращения перегрева:

• Регулярно проверяйте сопротивление изоляции обмоток. При снижении ниже 0,5 МОм на 1 кВ рабочего напряжения двигатель требует сушки или ремонта.
• Обеспечьте принудительную вентиляцию для двигателей, работающих в условиях повышенной температуры (выше 40°C) или запыленности.
• Используйте датчики температуры (термисторы или термопары) в обмотках. Порог срабатывания – 120–130°C для изоляции класса F.
• Для двигателей с частыми реверсами или пусками под нагрузкой установите устройства плавного пуска (УПП) или ЧП.

При срабатывании защиты не игнорируйте повторные пуски без устранения причины. Каждый аварийный останов увеличивает риск пробоя изоляции на 30–40%. После срабатывания теплового реле дайте двигателю остыть в течение 15–20 минут. Если защита срабатывает чаще 2 раз в час, проведите диагностику механической части и электрической сети.

Нарушение изоляции и утечки тока: поиск и устранение дефектов

Утечки тока в электродвигателях на 380 В возникают при повреждении изоляции обмоток, кабелей или клеммных соединений. Основные причины: механические повреждения (перегибы, истирание), воздействие агрессивных сред (масла, влага, химикаты), старение изоляционных материалов (срок службы полимерных покрытий – 10–15 лет). Для диагностики используют мегаомметр с напряжением 500–1000 В: сопротивление изоляции между фазами и корпусом должно быть не менее 0,5 МОм. При значениях ниже 0,1 МОм двигатель подлежит немедленному отключению.

Поиск дефектов начинают с визуального осмотра:

• Проверка кабельных вводов на наличие трещин, обугливания, следов коррозии.
• Осмотр клеммной коробки – оплавленные контакты, потемнение изоляции.
• Анализ обмоток на предмет вздутий, изменения цвета лака (потемнение указывает на перегрев).

При обнаружении повреждений изоляцию восстанавливают локально (нанесение эпоксидного компаунда, термоусадочных трубок) или заменяют обмотки полностью. Для кабелей с нарушенной изоляцией применяют муфты холодной усадки или замену участка.

Профилактика включает регулярный контроль параметров:

1. Измерение сопротивления изоляции каждые 6 месяцев (для двигателей в тяжелых условиях – ежеквартально).
2. Использование токовых клещей для выявления утечек свыше 30 мА – сигнал о критическом состоянии изоляции.
3. Установка устройств защитного отключения (УЗО) с номиналом 30–100 мА для предотвращения аварий.

При эксплуатации в условиях повышенной влажности или запыленности применяют дополнительную герметизацию клеммных коробок силиконовыми прокладками и периодическую сушку обмоток горячим воздухом (температура не выше 120°C).
