Для корректной работы аналоговых входов важно учитывать их входное сопротивление – около 100 МОм в режиме высокого импеданса. Однако при подключении низкоомных источников сигнала (например, потенциометров на 10 кОм) рекомендуется использовать буферные усилители или делители напряжения, чтобы избежать искажений. Также стоит помнить о опорном напряжении (AREF): по умолчанию оно равно 5 В, но его можно изменить на внешнее (до 5 В) или внутреннее (1,1 В) для повышения точности измерений в узком диапазоне.
Если требуется больше аналоговых входов, можно применить мультиплексирование с помощью микросхемы CD4051 или аналогичной. Она позволяет подключить до 8 каналов к одному аналоговому входу Arduino, расширяя возможности без замены микроконтроллера. Альтернативный вариант – использование внешних АЦП, таких как MCP3008 (10 бит, 8 каналов) или ADS1115 (16 бит, 4 канала), которые подключаются по интерфейсу SPI или I2C и обеспечивают более высокую точность или количество каналов.
При работе с аналоговыми входами критически важно соблюдать предельные параметры: максимальное входное напряжение не должно превышать VCC + 0,5 В, иначе возможен выход из строя микроконтроллера. Для защиты от перенапряжения используйте диоды Шоттки или стабилитроны на 5,1 В. Также избегайте длительного подключения сигналов с высоким импедансом (например, пьезодатчиков), так как это может привести к накоплению заряда и ложным срабатываниям.
Сколько аналоговых каналов доступно на платах Arduino Uno и Nano
Arduino Uno и Nano построены на микроконтроллере ATmega328P, который оснащён 6 аналоговыми входами. Эти входы маркируются как A0–A5 на плате и подключены к 10-битному АЦП (аналого-цифровому преобразователю). Каждый канал способен считывать напряжение в диапазоне 0–5 В с разрешением 4,88 мВ на шаг (5 В / 1024). Для работы с сигналами за пределами этого диапазона требуются делители напряжения или операционные усилители.
На платах Uno и Nano аналоговые входы мультиплексированы: один АЦП последовательно опрашивает все каналы. Это означает, что одновременное считывание невозможно – задержка между измерениями на разных входах составляет ~100 мкс. Для задач, требующих синхронного сбора данных, рекомендуется использовать внешние АЦП, например, MCP3008 (8 каналов, 10 бит) или ADS1115 (4 канала, 16 бит).
- Входное сопротивление аналоговых каналов – ~100 МОм, но подключение высокоомных источников (например, потенциометров >10 кОм) может вносить погрешности из-за токов утечки.
- Для стабильных измерений рекомендуется использовать конденсаторы 0,1 мкФ между аналоговым входом и землёй, особенно при работе с длинными проводами или зашумлённой средой.
Для точных измерений критически важна калибровка. Встроенный АЦП ATmega328P имеет погрешность ±2 LSB (младших битов), что при 10-битном разрешении даёт ошибку до ±10 мВ. Для компенсации можно использовать функцию analogReference() с внешним опорным напряжением (например, 4,096 В от ИОН типа LM4040) или программную коррекцию по эталонному сигналу. При работе с низковольтными датчиками (например, термопарами) рекомендуется усиливать сигнал перед подачей на аналоговый вход.
Как подключить внешние устройства к аналоговым входам без конфликтов
ATmega328 на платах Arduino (Uno, Nano, Pro Mini) имеет 6 аналоговых входов (A0–A5), работающих в диапазоне 0–5 В с разрешением 10 бит (0–1023). Каждый вход подключён к внутреннему АЦП с общим опорным напряжением (AREF), что ограничивает суммарный ток потребления всех входов до 1 мА. Превышение этого значения приводит к искажению показаний или повреждению микроконтроллера.
Для подключения датчиков с высоким выходным сопротивлением (например, термисторов или фоторезисторов) используйте буферные схемы на операционных усилителях (LM358, MCP6002). Это исключит влияние нагрузки на точность измерений. Пример: подключите термистор через делитель напряжения к неинвертирующему входу ОУ, а выход ОУ – к аналоговому входу Arduino. Коэффициент усиления задайте равным 1 для сохранения диапазона 0–5 В.
Если к одному аналоговому входу подключено несколько устройств, применяйте мультиплексоры (CD4051, 74HC4051). Они позволяют переключать до 8 каналов на один вход с помощью трёх цифровых пинов Arduino. Учтите: мультиплексор вносит дополнительное сопротивление (~125 Ом на канал), что может потребовать калибровки. Для минимизации помех питайте мультиплексор от того же источника, что и Arduino.
Если датчик требует двуполярного питания (например, ±5 В), а Arduino работает от однополярного источника, используйте виртуальную землю. Создайте её с помощью делителя напряжения (два резистора по 10 кОм) и буферного ОУ. Подключите выход ОУ к аналоговому входу через резистор 1 кОм для ограничения тока. Это позволит измерять сигналы в диапазоне ±2,5 В без смещения.
Для датчиков с токовым выходом (4–20 мА) применяйте прецизионные резисторы (0,1% точности) для преобразования тока в напряжение. Например, резистор 250 Ом преобразует 4–20 мА в 1–5 В. Подключите его между выходом датчика и землёй, а среднюю точку – к аналоговому входу. Избегайте резисторов с допуском выше 1%, так как это снизит точность измерений.
При подключении нескольких аналоговых устройств с разными уровнями сигналов (например, 0–3,3 В и 0–5 В) используйте аттенюаторы или делители напряжения. Для сигнала 3,3 В на входе 5 В примените делитель из резисторов 2 кОм и 3,3 кОм. Это снизит напряжение до 0,625 от исходного, сохранив пропорции. Не забывайте о входном сопротивлении АЦП (~100 МОм), которое может влиять на делитель.
Для защиты аналоговых входов от перенапряжения (>5 В) или обратной полярности используйте диоды Шоттки (BAT85) и стабилитроны (5,1 В). Подключите диод анодом к аналоговому входу, катодом – к питанию 5 В. Стабилитрон подключите параллельно входу (катодом к входу, анодом к земле). Это ограничит напряжение на уровне 5,1 В и предотвратит повреждение микроконтроллера.
Какие ограничения по напряжению действуют для аналоговых входов
Аналоговые входы ATmega328 на платах Arduino (Uno, Nano, Pro Mini) рассчитаны на диапазон напряжений от 0 до опорного напряжения (VREF). По умолчанию в качестве VREF используется напряжение питания микроконтроллера (обычно 5 В), что ограничивает максимальное входное напряжение этим значением. Превышение этого порога приводит к искажению показаний или повреждению АЦП.
Минимальное допустимое напряжение на аналоговом входе – 0 В, однако при подаче отрицательного напряжения (даже на доли вольта) возможен выход из строя пина из-за отсутствия встроенной защиты от обратной полярности. Для работы с сигналами ниже 0 В требуется смещение уровня или использование внешних схем защиты, например, диодов Шоттки или операционных усилителей.
При использовании внутреннего опорного напряжения 1,1 В (через команду analogReference(INTERNAL)) диапазон измерений сужается до 0–1,1 В. Это полезно для повышения разрешения при работе с малыми сигналами, но требует масштабирования входного напряжения через делители или усилители. Превышение 1,1 В в этом режиме приведёт к насыщению АЦП и потере данных.
Входное сопротивление аналоговых пинов ATmega328 составляет около 100 МОм, но параллельно подключён конденсатор ёмкостью ~14 пФ. Это создаёт RC-цепочку с постоянной времени ~1,4 мкс, что ограничивает скорость изменения сигнала. Для динамических сигналов с частотой выше 10 кГц рекомендуется использовать внешний буферный усилитель с низким выходным сопротивлением.
При питании платы от 3,3 В (например, в некоторых клонах Arduino) максимальное входное напряжение снижается до 3,3 В. Подача 5 В на аналоговый вход в этом режиме недопустима, так как превышает допустимые пределы для микроконтроллера. Для согласования уровней применяют резистивные делители или специализированные микросхемы уровня (например, TXB0104).
Входы АЦП чувствительны к помехам, особенно при длинных проводах или работе вблизи источников электромагнитных наводок. Для минимизации шумов рекомендуется:
- использовать экранированные кабели;
- размещать развязывающие конденсаторы (0,1 мкФ) как можно ближе к пину питания микроконтроллера;
- избегать параллельного прокладывания аналоговых и цифровых линий.
При работе с высокоомными источниками сигнала (например, потенциометрами) полезно добавить конденсатор 10–100 нФ между аналоговым входом и землёй для фильтрации высокочастотных помех.
Для защиты от перенапряжений можно использовать двунаправленные TVS-диоды (например, SMAJ5.0A) или стабилитроны на 4,7–5,1 В. Однако их включение увеличивает входную ёмкость и может влиять на точность измерений. Альтернативой служат специализированные микросхемы защиты (например, MAX367), обеспечивающие низкую ёмкость и быстродействие.

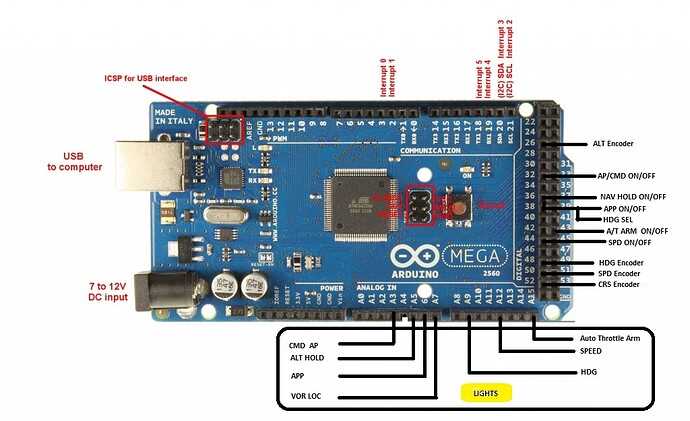

Как правильно считывать значения с аналоговых входов в коде
ATmega328 на платах Arduino (Uno, Nano, Pro Mini) имеет 6 аналоговых входов (A0–A5), работающих с разрешением 10 бит (0–1023). Перед считыванием убедитесь, что датчик подключён к правильному пину и использует опорное напряжение, соответствующее конфигурации АЦП. По умолчанию опорное напряжение равно напряжению питания (5 В или 3.3 В), но его можно изменить на внутреннее (1.1 В) или внешнее с помощью функции analogReference(). Неправильный выбор опорного напряжения приведёт к искажению показаний.
Для считывания используйте функцию analogRead(pin), где pin – номер аналогового входа (например, A0). Задержка между вызовами analogRead() должна составлять не менее 100 мкс, так как преобразование занимает ~100 тактов процессора (16 МГц). При последовательном опросе нескольких входов добавляйте паузу delayMicroseconds(100) или используйте прерывания, если требуется высокая частота дискретизации.
Шумы на аналоговых входах снижают точность измерений. Для фильтрации применяйте программное усреднение: считывайте значение 8–16 раз, суммируйте и делите на количество замеров. Пример: int avg = (analogRead(A0) + analogRead(A0) + analogRead(A0)) / 3;. Для критичных приложений используйте аппаратное усреднение АЦП, настроив регистр ADCSRA (бит ADPS2:0 для предделителя и ADATE для автозапуска).
При работе с датчиками, выдающими сигнал ниже 1 В (например, термопары), переключите опорное напряжение на внутреннее 1.1 В: analogReference(INTERNAL);. Это увеличит разрешение до ~1 мВ на единицу АЦП. Учтите, что внутренний источник имеет погрешность ±10%, поэтому для точных измерений калибруйте его с помощью эталонного напряжения. Избегайте считывания с неподключённых входов – это приведёт к случайным значениям из-за наводок.
Для динамических сигналов (например, аудио) используйте прерывания по завершению преобразования АЦП. Настройте регистр ADCSRA на запуск по таймеру и обработчик прерывания ISR(ADC_vect). Пример настройки для частоты дискретизации 10 кГц: предделитель 128 (125 кГц тактирования АЦП), таймер на 100 мкс. Это позволит избежать блокировки основного цикла и повысит производительность.
Какие резисторы и делители напряжения нужны для безопасного подключения
Если входное напряжение не превышает 5 В, достаточно последовательного резистора 1–10 кОм. Он ограничивает ток при случайном замыкании или выбросах напряжения. Для сигналов с высоким импедансом (например, сенсоры с выходным сопротивлением >10 кОм) номинал резистора снижают до 1 кОм, чтобы минимизировать влияние на точность измерений.
Для сигналов выше 5 В применяют делитель напряжения из двух резисторов. Формула расчёта: Vout = Vin × (R2 / (R1 + R2)). Пример: для входного напряжения 12 В и требуемого 5 В подходят резисторы R1 = 15 кОм и R2 = 10 кОм (соотношение 3:2). Допустимая мощность резисторов – не менее 0,25 Вт, чтобы избежать перегрева при длительной работе.
При работе с переменными сигналами учитывают частотные характеристики. Для сигналов выше 1 кГц используют резисторы с низкой паразитной ёмкостью (например, металлоплёночные) и номиналы не более 10 кОм, чтобы избежать искажений. Если сигнал содержит высокочастотные помехи, параллельно R2 устанавливают конденсатор 10–100 нФ для фильтрации.
Для защиты от обратной полярности или импульсных перенапряжений последовательно с делителем ставят диод Шоттки (например, 1N5817) анодом к источнику сигнала. Диод ограничивает напряжение на входе до ~0,3 В ниже уровня питания, предотвращая повреждение АЦП. В критичных случаях добавляют стабилитрон на 5,1 В (например, 1N4733A) параллельно входу.
При подключении источников с неизвестным напряжением или высоким внутренним сопротивлением (например, батареи, индуктивные датчики) используют схему с тремя резисторами: R1 = 10 кОм (ограничение тока), R2 = 10 кОм (делитель), R3 = 1 кОм (защита от короткого замыкания на землю). Такая конфигурация обеспечивает безопасный диапазон измерений 0–25 В при минимальном влиянии на точность.
Как расширить количество аналоговых входов с помощью мультиплексоров
ATmega328 на платах Arduino Uno и Nano имеет всего 6 аналоговых входов (A0–A5), что ограничивает возможности подключения датчиков. Мультиплексоры, такие как CD4051, HC4051 или CD74HC4067, позволяют увеличить число каналов до 8, 16 или даже 32 на одном аналоговом пине. Принцип работы основан на переключении сигналов с нескольких входов на один выход с помощью управляющих цифровых линий.
Для подключения 8-канального мультиплексора CD4051 требуется 3 управляющих пина (S0, S1, S2) и один аналоговый вход Arduino. Каждый из 8 входов мультиплексора подключается к отдельному датчику, а выбор канала осуществляется подачей двоичного кода на управляющие пины. Например, комбинация S0=1, S1=0, S2=0 активирует канал 1. Важно учитывать, что мультиплексор вносит небольшую задержку (~100 нс) при переключении каналов.
При использовании 16-канального мультиплексора CD74HC4067 потребуется уже 4 управляющих пина (S0–S3). Этот чип работает с напряжением 2–6 В, что совместимо с логикой Arduino (5 В). Максимальная частота переключения составляет 10 МГц, но на практике для аналоговых сигналов достаточно 10–100 кГц. Для стабильной работы рекомендуется подтягивать управляющие пины к земле через резисторы 10 кОм, чтобы избежать случайных переключений.
Мультиплексоры не усиливают сигнал, поэтому при работе с низковольтными датчиками (например, термопарами) может потребоваться предварительное усиление операционным усилителем. Также стоит учитывать входное сопротивление мультиплексора: у CD4051 оно составляет ~1 кОм, что может влиять на точность измерений высокоомных источников. Для минимизации помех аналоговые линии следует экранировать и располагать подальше от цифровых.
Пример кода для Arduino с CD4051 выглядит так: сначала задаются управляющие пины как выходы, затем в цикле перебираются все каналы с задержкой для стабилизации сигнала. После выбора канала считывается значение с аналогового входа. Для 16-канального мультиплексора логика аналогична, но добавляется четвертый управляющий пин. Важно не забывать о задержке между переключением канала и чтением данных (~1–2 мс).
Если требуется больше 16 каналов, можно использовать каскадное подключение мультиплексоров. Например, два CD74HC4067 подключаются к одному аналоговому входу через дополнительный мультиплексор, управляемый отдельным пином. Это позволяет получить до 256 каналов, но усложняет схему и увеличивает время опроса. Для большинства задач достаточно одного 16-канального мультиплексора.
При выборе мультиплексора обращайте внимание на диапазон рабочих напряжений и сопротивление каналов. Например, CD4051 работает с сигналами от -5 до +5 В, а HC4051 – только с положительными напряжениями в пределах питания. Также важна скорость переключения: для быстрых сигналов (например, аудио) подойдут высокоскоростные мультиплексоры типа MAX4617 с временем переключения 20 нс.
Для снижения шумов рекомендуется использовать конденсаторы 0.1 мкФ между питанием и землей мультиплексора, а также разделять аналоговую и цифровую землю. При работе с высокочастотными сигналами следует учитывать паразитные емкости мультиплексора (~5 пФ на канал), которые могут искажать сигнал. В таких случаях лучше использовать специализированные аналоговые коммутаторы с низкой емкостью.
Какие распространённые ошибки приводят к некорректным показаниям сенсоров
Одна из частых ошибок – неправильное подключение сенсора к аналоговому входу. ATmega328 имеет 6 аналоговых входов (A0–A5), но их сопротивление составляет ~100 МОм. Если сенсор подключён через длинные провода без экранирования или с высоким внутренним сопротивлением (например, термопара с сопротивлением >10 кОм), наводки и падение напряжения искажают сигнал. Для сенсоров с высоким импедансом используйте операционные усилители (например, LM358) или буферные схемы с низким выходным сопротивлением.
Отсутствие фильтрации питания и сигнала – вторая распространённая проблема. Шум от импульсных источников питания (например, USB-адаптеров) или электромагнитные помехи от двигателей проникают в аналоговые цепи. Минимальное решение – установка керамического конденсатора 0.1 мкФ между питанием и землёй сенсора, а также электролитического конденсатора 10–100 мкФ на входе питания Arduino. Для критичных приложений применяйте RC-фильтры (например, 1 кОм + 1 мкФ) на аналоговом входе.
Неправильная калибровка или игнорирование опорного напряжения (AREF) приводит к систематическим погрешностям. По умолчанию Arduino использует напряжение питания (обычно 5 В) как опорное, но его нестабильность (особенно при питании от USB) вызывает дрейф показаний. Для точных измерений подключите внешний стабильный источник к AREF (например, прецизионный ИОН на 2.56 В или 4.096 В) и настройте его в коде через analogReference(EXTERNAL). Не забывайте учитывать диапазон сенсора: если он выдаёт 0–1.1 В, а опорное напряжение 5 В, разрешение падает в 4.5 раза.
Ошибки в коде часто остаются незамеченными. Например, чтение аналогового входа без задержки после переключения мультиплексора (analogRead() на ATmega328 занимает ~100 мкс) или использование некорректных формул преобразования. Для термисторов и резистивных датчиков применяйте уравнение Стейнхарта-Харта вместо линейной аппроксимации. Избегайте частых переключений между аналоговыми входами – после смены канала требуется минимум 10 мкс для стабилизации сигнала. Для динамических сигналов используйте усреднение (например, 16–64 выборки) или цифровые фильтры (скользящее среднее).
